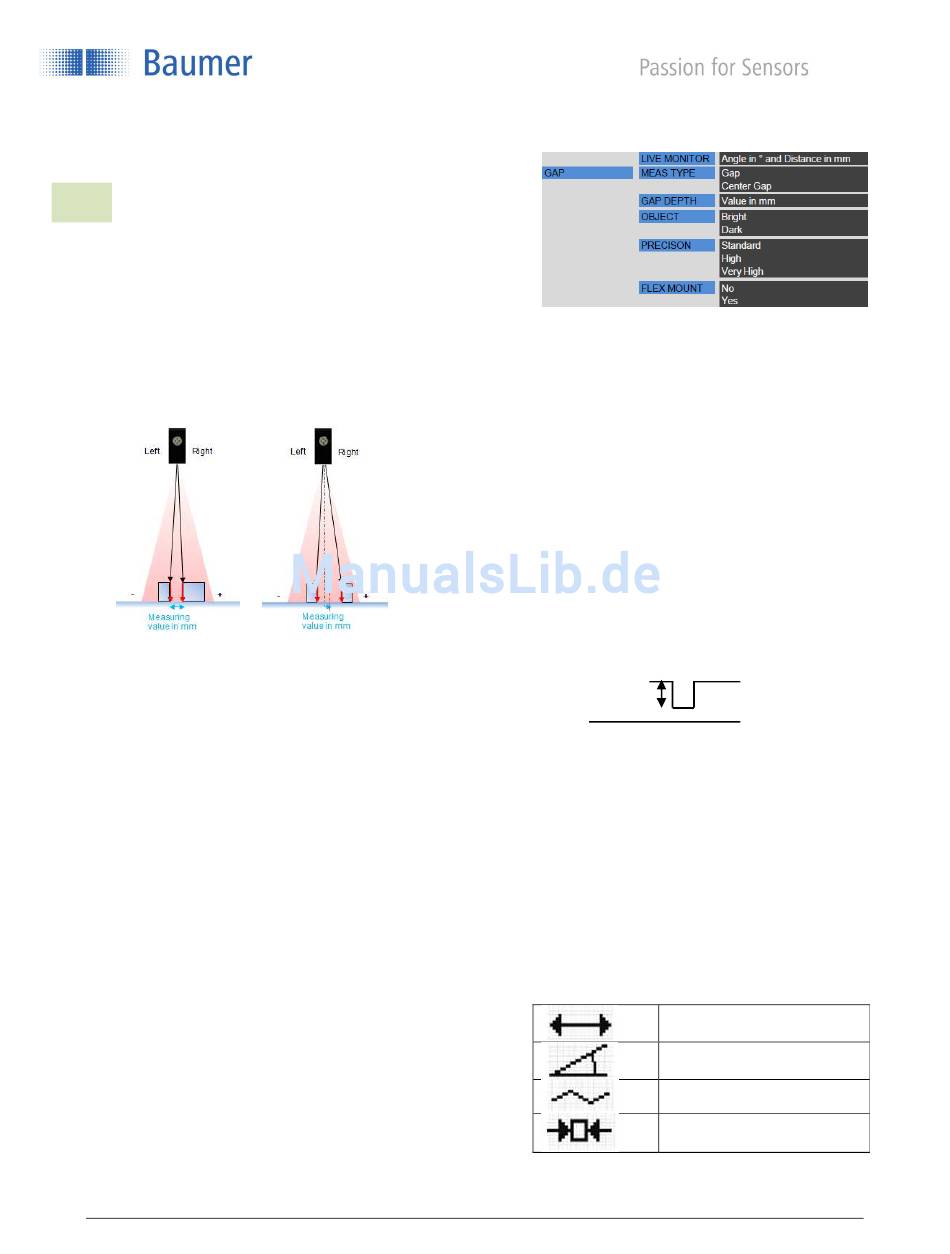

Baumer PosCon OXE7 Bedienungsanleitung Seite 9

SPALT: Spaltmessung
Für eine Messung eines Spaltes wird im Menü
FUNKTION „SPALT" ausgewählt. Innerhalb SPALT wird
3c
im Menü MESSTYP definiert was für ein Messtyp
aktiviert werden soll.
SPALTBREITE
SPALTMITTE
SPALTBREITE
SPALTTIEFE
Minimale Spalttiefe, welche als Kante erkannt werden
soll.
OBJEKT
Auswahl zwischen hellen oder dunklen Objekten zur
Optimierung der Messergebnisse.
PRÄZISION
Für zuverlässigere Messergebnisse können die
Ausgabewerte mit Hoch und Sehr hoch gefiltert werden.
FLEX MOUNT
Ist der Sensor abgewinkelt montiert, muss FLEX MOUNT
aktiviert und die Referenzfläche eingelernt werden.
1. FLEX MOUNT aktivieren
2. Sensor bzw. Referenzfläche ausrichten und
bestätigen
3. Wenn alle Bedingungen erfüllt sind (Siehe Tabelle
rechts) mit 2 Sekunden Set bestätigen
4. Dicke der Hilfsplatte (Wenn vorhanden) eingeben
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
= Abstand der ersten fallenden
Flanke von links zur ersten
fallenden Flanke von rechts.
= Mitte der ersten fallenden
Flanke von links zur ersten
fallenden Flanke von rechts zur
Messachse des Sensors.
SPALTMITTE
9/74
Min. Spalttiefe
Objekt
Referenzfläche
Distanz Sensor-
Referenzfläche zu gross
Neigewinkel zu gross
Referenzfläche zu uneben
Referenzfläche zu klein
(<50 mm)
