5.10 DIGITAL OUT
Mit dem Pin 4 (out) steht dem Benutzer ein konfigurierbarer Schaltausgang zur Verfügung.
Dieser kann als einzelner Schaltpunkt (Schwelle) oder aber als Fenster definiert werden. Pin 4 wird nun aktiv,
sobald der Wert (Punkt oder Fenster) überschritten, bzw. unterschritten wird (Je nach Einstellung active high
oder active low). Für ein zuverlässiges Schaltsignal beträgt die Hysterese 0.5 mm.

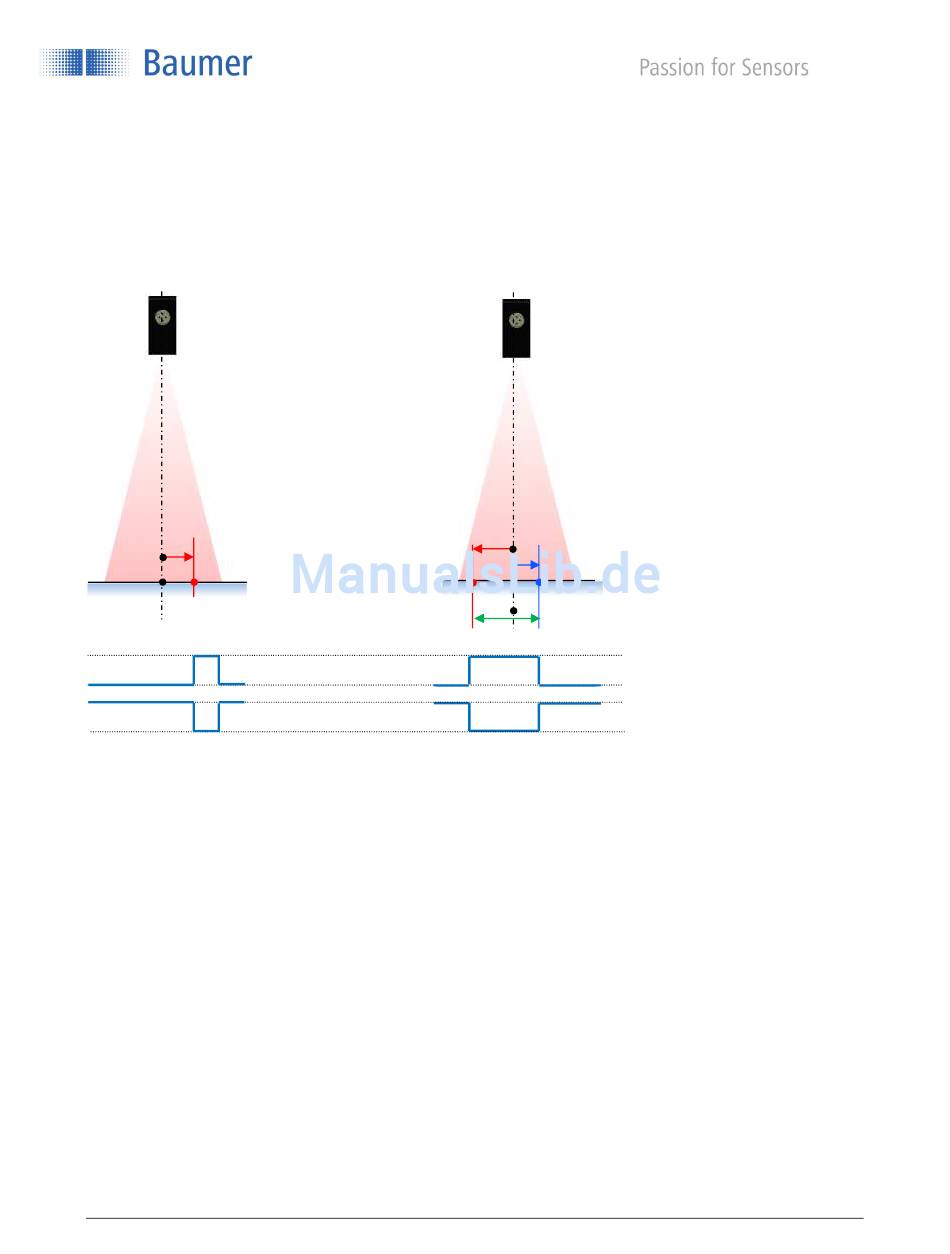

DIGITAL OUT: SCHWELLE
Links
Rechts
SCHWELLE in mm
Bereich
Bereich
0 mm
Minus (-)
Plus (+)
PEGEL: Aktiv High
PEGEL: Aktiv Low
5.10.1 DIGITAL OUT
Hier wird definiert, ob Pin 4 als Schwelle (Mit einem Schaltpunkt) oder als Fenster (Fensterfunktion)
betrieben werden soll.
5.10.2 SWITCH POINT
Der Schaltpunkt wird mit den Pfeiltasten in mm ausgewählt. Der Punkt muss innerhalb des Messbereiches
liegen.
5.10.3 WINDOW P1
Der Fenster-Punkt 1 (Für den Modus FENSTER) wird mit den Pfeiltasten in mm ausgewählt. Der Punkt muss
innerhalb des Messbereiches liegen. Das Fenster muss > 2 mm sein.
5.10.4
WINDOW P2
Der Fenster-Punkt 2 (Für den Modus FENSTER) wird mit den Pfeiltasten in mm ausgewählt. Der Punkt muss
innerhalb des Messbereiches liegen. Das Fenster muss > 2 mm sein.
5.10.5 PEGEL
Hier kann der Ausgang entweder Aktiv High oder Aktiv Low (invertiert) gesetzt werden.
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
DIGITAL OUT: FENSTER
Links
Rechts
FENSTER PUNKT 1
FENSTER PUNKT 2
Bereich
Bereich
0 mm
Minus (-)
Plus (+)
FENSTER
42/74
Signal high
Signal low
Signal high
Signal low
Baumer Electric AG
Frauenfeld, Switzerland
