5.9.3 GRENZE LI.
Wert horizontal gemessen ab Referenzpunkt (0 mm), nach links.
Alle Kanten links dieses Bereiches werden ausgeblendet.
5.9.4 GRENZE RE.
Wert horizontal gemessen ab Referenzpunkt (0 mm), nach rechts.
Alle Kanten rechts dieses Bereiches werden ausgeblendet.
5.9.5 OFFSET
Alle Kanten unterhalb dieser Linie werden ausgeblendet.
Der Offset wird bei Standardmontage (Wenn FLEX MOUNT nicht aktiv) ab Referenzpunkt Sensor
(250 mm vom Sensor entfernt), gemessen.
Sollte FLEX MOUNT aktiv sein, dann stellt die eingelernte Referenzfläche 0 dar.

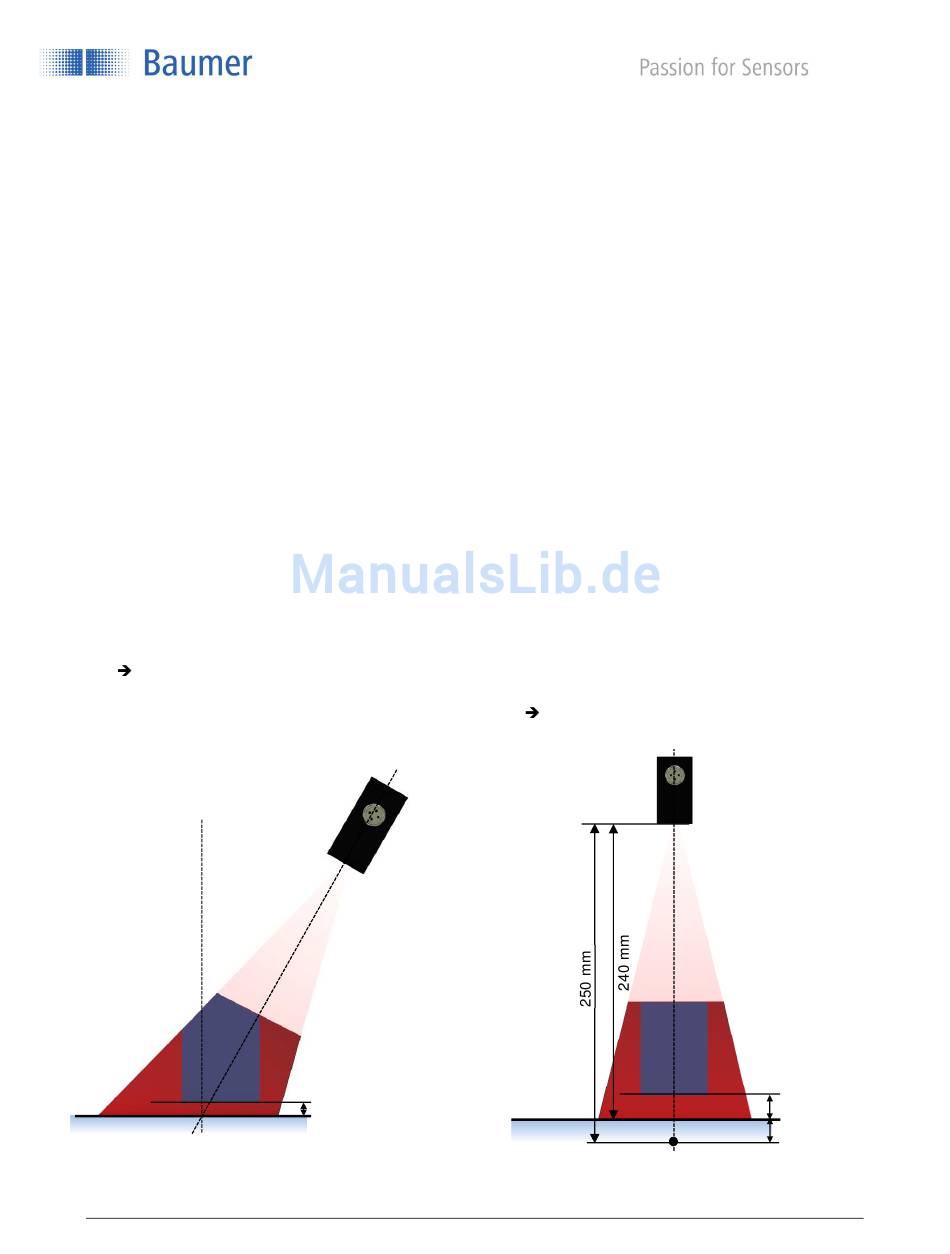

FLEX MOUNT aktiv
Sollte die Funktion FLEX MOUNT aktiv sein, kennt
der Sensor die Referenzfläche bereits, es kann
direkt der gewünschte Offsetwert eingegeben
werden.
Beispiel
Der Offset soll 10 mm oberhalb der eingelernten
Referenzfläche sein.
Angezeigter Wert im Menü OFFSET: 0 mm.
Eingabe OFFSET = 10 mm
Eingelernte
Referenzfläche
de_BA_PosCon_OXE7.docx
21.03.2018 15:20/tof V1.2 ANW_81125407
10 mm; Offset
Referenzfläche
40/74
Standardmontage
Bei der Standardmontage ist der Referenzpunkt
immer „Messbereichsende Sde" vom Sensor
entfernt. Mit LIVE MONITOR kann der Abstand zur
Referenzfläche ausgegeben werden, wodurch der
Offset einfacher berechnet werden kann.
Beispiel
Der Offset soll 10 mm oberhalb der Referenzfläche
sein.
Angezeigter Wert im LIVE MONITOR: 240 mm.
250 mm - 240 mm + 10 mm = 20 mm
Eingabe OFFSET = 20 mm
Referenzpunkt
10 mm
10 mm
