Installation
3 3

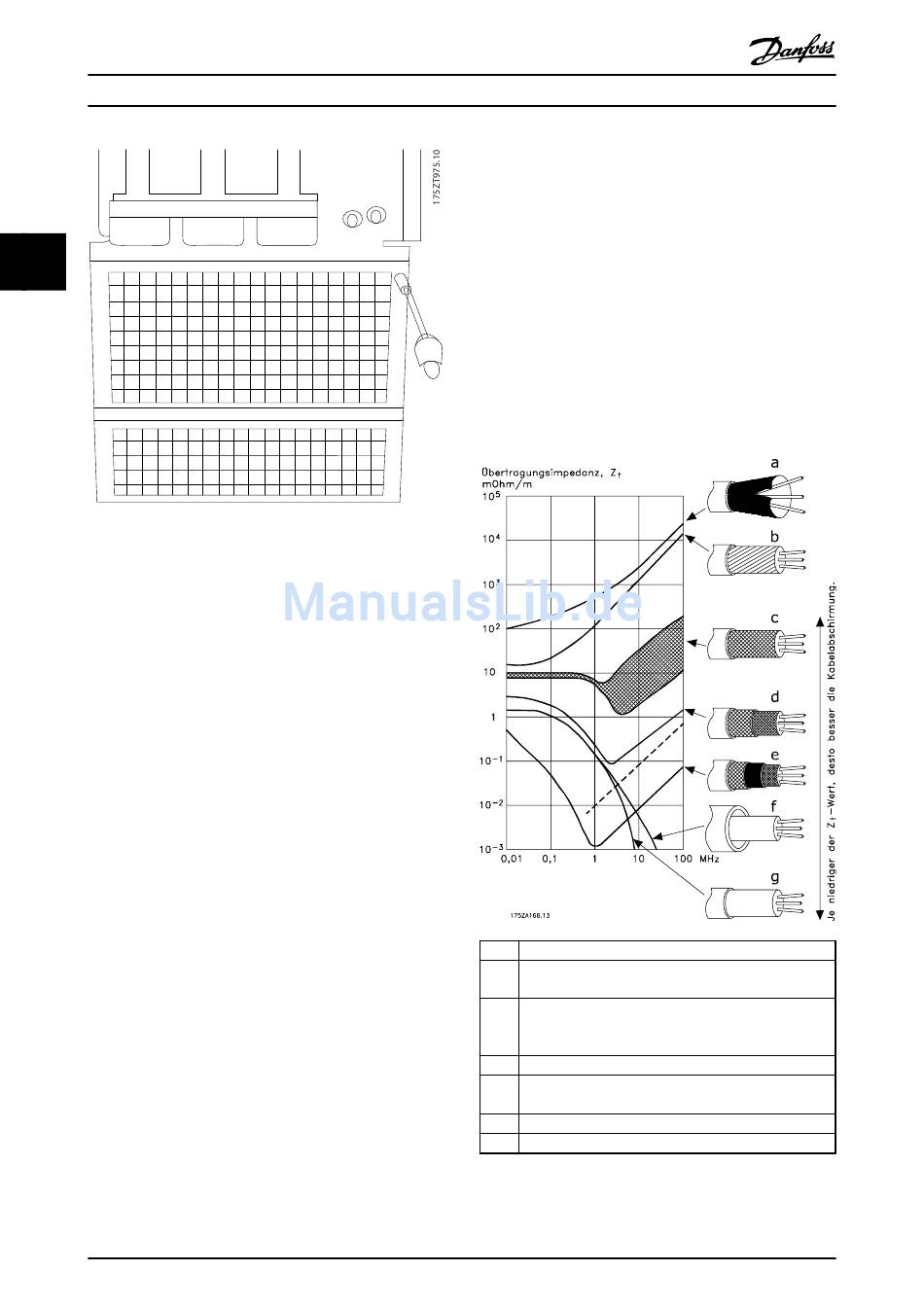

Abbildung 3.53 Montage der EMV-Abschirmung.

3.5 Anschluss von Steuerkabeln

•
Trennen Sie Steuerkabel von Hochspannungsbau-
teilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen Thermistorsteuerkabel zur
Beibehaltung des PELV-Schutzgrads verstärkt/
zweifach isoliert sein. Wir empfehlen eine 24-VDC-
Versorgungsspannung.

3.5.1 Zugang

Alle Klemmen zu den Steuerkabeln befinden sich unter
dem LCP im Frequenzumrichter. Öffnen Sie zum Zugriff
darauf die Tür (IP21/54) oder entfernen Sie die Vorderab-
deckung (IP20).
3.5.2 Verwendung von abgeschirmten
Steuerkabeln
Danfoss empfiehlt die Verwendung geflochtener
abgeschirmter Kabel, um die Störfestigkeit der Steuerkabel
zu optimieren und die EMV-Störaussendung der Motorlei-
tungen zu verhindern.
Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störstrahlung zu reduzieren, hängt von der
Übertragungsimpedanz (Z
Kabeln ist normalerweise darauf ausgelegt, die
Übertragung elektrischer Störungen zu mindern, wobei
allerdings Abschirmungen mit niedrigerem Z
sind als Abschirmungen mit höherer Übertragungsim-
pedanz Z .
T
48
Produkthandbuch
) ab. Die Abschirmung von
T
wirksamer
T
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Die Übertragungsimpedanz (Z
tellern selten angegeben. Durch Sichtprüfung und
Beurteilung der mechanischen Eigenschaften des Kabels
lässt sich die Übertragungsimpedanz jedoch einigermaßen
abschätzen.
Sie können die Übertragungsimpedanz (Z
folgender Faktoren beurteilen:
•
Leitfähigkeit des Abschirmmaterials
•
Kontaktwiderstand zwischen den Leitern des
Abschirmmaterials
•
Schirmabdeckung, d. h., die physische Fläche des
Kabels, die durch den Schirm abgedeckt ist; wird
häufig in Prozent angegeben
•
Art der Abschirmung (geflochten oder verdrillt)
a Aluminium-Ummantelung mit Kupferdraht
b Verdrillter Kupferdraht oder bewehrtes (abgeschirmtes)
Stahldrahtkabel
c Einlagiges Kupferdrahtgeflecht mit prozentual
schwankender Schirmabdeckung (Danfoss-Mindestanfor-
derung)
d Zweilagiges Kupferdrahtgeflecht
e Zweilagiges Kupferdrahtgeflecht mit magnetischer,
abgeschirmter Zwischenlage
f In Kupfer- oder Stahlrohr geführtes Kabel
g Bleikabel mit 1,1 mm Wandstärke
Abbildung 3.54 Leistung der Kabelabschirmung
) wird von den Kabelhers-
T
) aufgrund
T
