Installation
HINWEIS
Im Schaltschrank sind ein oder mehrere Türlüfter
erforderlich, um die nicht durch den Lüftungskanal der
Frequenzumrichter abgeführte Wärme und die durch
weitere Komponenten im Schaltschrank erzeugte Wärme
abzuführen. Berechnen Sie die insgesamt erforderliche
Belüftung so, dass Sie die passenden Lüfter auswählen
können. Über dem Frequenzumrichter ist zur Kühlluftzir-
kulation ein Abstand von 225 mm erforderlich.
Luftzirkulation
Sorgen Sie für die notwendige Luftströmung über den
Kühlkörper. Die Luftströmungsrate wird in Tabelle 3.2
aufgeführt.
HINWEIS
Die Aktivierung des Lüfters erfolgt aus folgenden
Gründen:
•
AMA
•
DC-Halten
•
Vormagnetisierung
•
DC-Bremse
•
60 % des Nennstroms überschritten
•
Bestimmte Kühlkörpertemperatur überschritten
(abhängig von der Leistungsgröße)
•
Bestimmte Umgebungstemperatur der
Leistungskarte überschritten (abhängig von der
Leistungsgröße)
•
Spezifische Umgebungstemperatur der
Steuerkarte überschritten
Gehäusetyp Türlüfter/Dachlüfter
D1h/D3h/D5h/D6h 3
102 m /Std (60 CFM)
D2h/D4h/D7h/D8h
204 m 3 /Std (120 CFM)
E1 P450T7, P500T7 3
340 m /Std (200 CFM)
E1 P355-P450T4,
340 m 3 /Std (200 CFM)
P560-P630T7
E2 P450T7, P500T7 3
255 m /Std (150 CFM)
E2 P355-P450T4,
255 m 3 /Std (150 CFM)
P560-P630T7
Tabelle 3.2 Luftzirkulation
MG16J203
Produkthandbuch

3.3.2 Heben

Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Verwenden Sie einen
Tragbalken, um die Ösen nicht zu verbiegen.

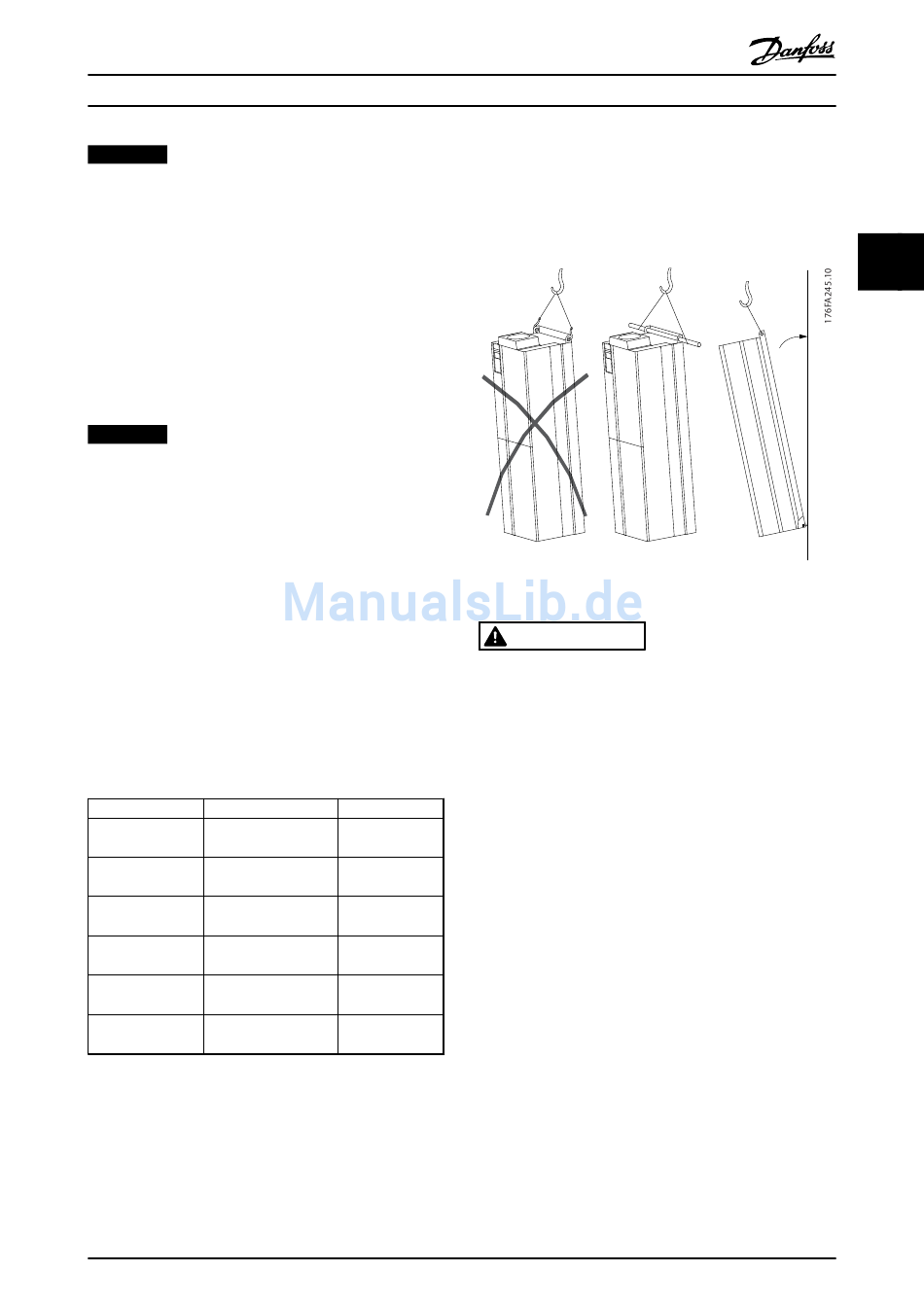

Abbildung 3.4 Empfohlenes Hebeverfahren
WARNUNG
VERLETZUNGS- BZW. LEBENSGEFAHR
Die Traverse muss dem Gewicht des Frequenzumrichters
standhalten können, damit er beim Anheben nicht
beschädigt wird.
•
•
Kühlkörperlüfter
3
420 m /Std
•
(250 CFM)
840 m 3 /Std
Eine Nichtbeachtung der Empfehlungen kann zu
(500 CFM)
schweren oder tödlichen Verletzungen führen.
3
1105 m /Std
(650 CFM)
1445 m 3 /Std
(850 CFM)
3
1105 m /Std
(650 CFM)
1445 m 3 /Std
(850 CFM)
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Das Gewicht der verschiedenen Gehäusetypen
finden Sie unter Abmessungen.
Der maximale Durchmesser für die Stange
beträgt 2,5 cm.
Der Winkel zwischen FU-Oberkante und Hubseil
sollte mindestens 60° betragen.
3 3
