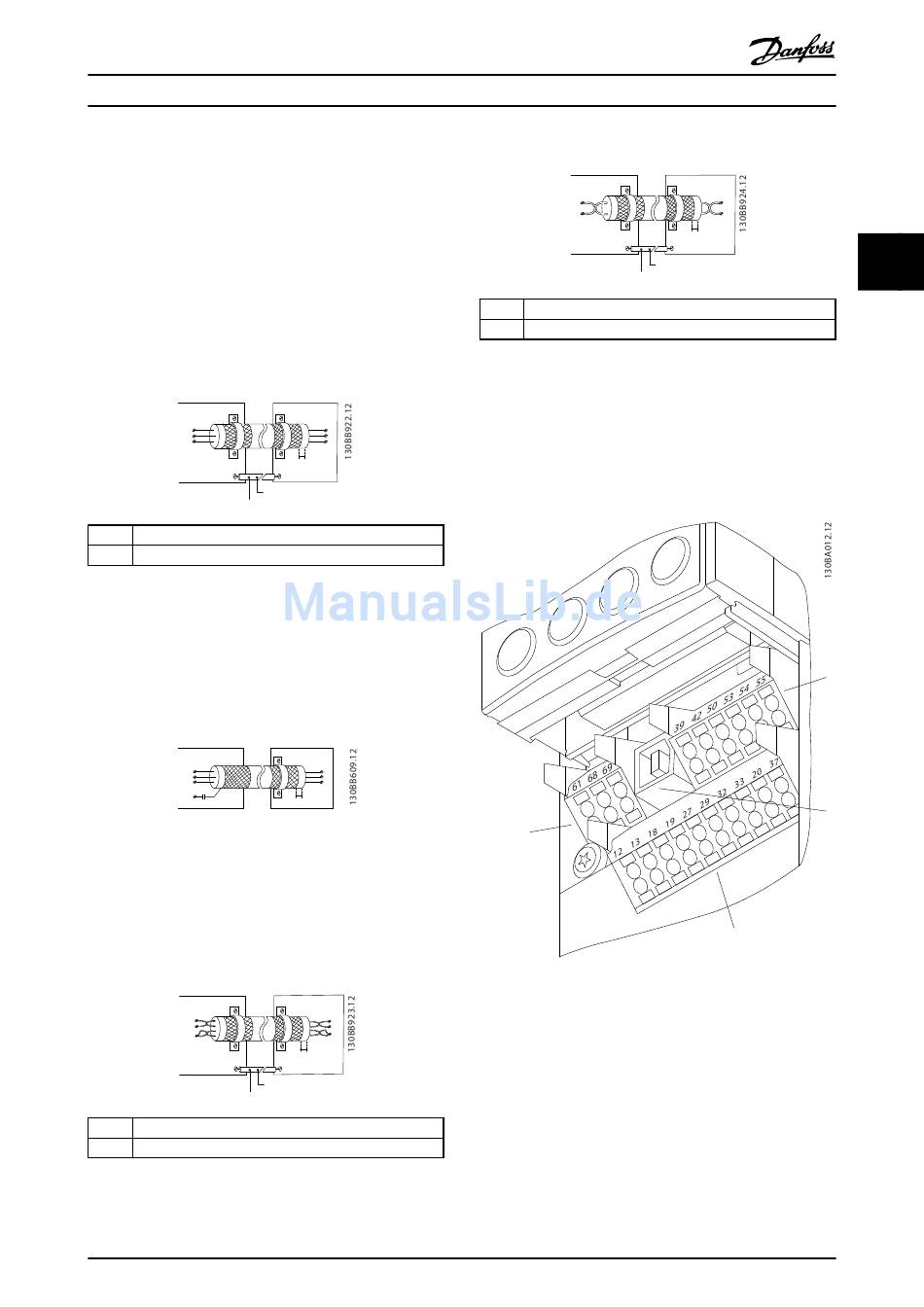

3.5.3 Erdung abgeschirmter Steuerkabel

Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen. Besteht zwischen dem Frequenzumrichter
und der SPS ein unterschiedliches Erdpotenzial, können
Ausgleichsströme auftreten, die das gesamte System
stören. Schaffen Sie Abhilfe durch das Anbringen eines
Potenzialausgleichskabels neben dem Steuerkabel.
Mindestleitungsquerschnitt: 16 mm
PLC
PE
PE
1
2
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Abbildung 3.55 Richtige Abschirmung
50-Hz-Brummschleifen
Bei sehr langen Steuerkabeln können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
PLC
PE
100nF
Abbildung 3.56 Vermeidung von Brummschleifen
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist intern über ein RC-Glied mit Erde
verbunden. Verwenden Sie Twisted-Pair-Kabel zur
Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist unten dargestellt:
FC
69
68
61
PE
PE
2
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Abbildung 3.57 Vermeidung von EMV-Störungen
MG16J203
Produkthandbuch
2
.
FC
PE
<10 mm
PE
FC
PE <10 mm
FC
69
68
61
PE <10 mm
PE
1
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Alternativ können Sie die Verbindung zu Klemme 61 lösen:
FC
69
68
PE
PE
1
2
1
Min. 16 mm 2
2 Potenzialausgleichskabel
Abbildung 3.58 Abschirmung ohne Klemme 61

3.5.4 Steuerklemmentypen

Kapitel 3.5.7 Steuerklemmenfunktionen fasst Klemmenfunk-
tionen und Werkseinstellungen zusammen.
2
Abbildung 3.59 Anordnung der Steuerklemmen
FC
68
69
PE
<10 mm
PE
3
4
1
49
3 3
