Installation

2.4.6 Netzanschluss

•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
•
Die Querschnitte der zu verwendenden Kabel
2 2
sollten Sie in Übereinstimmung mit den
geltenden Elektroinstallationsvorschriften wählen.
•
Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 2.13).
1

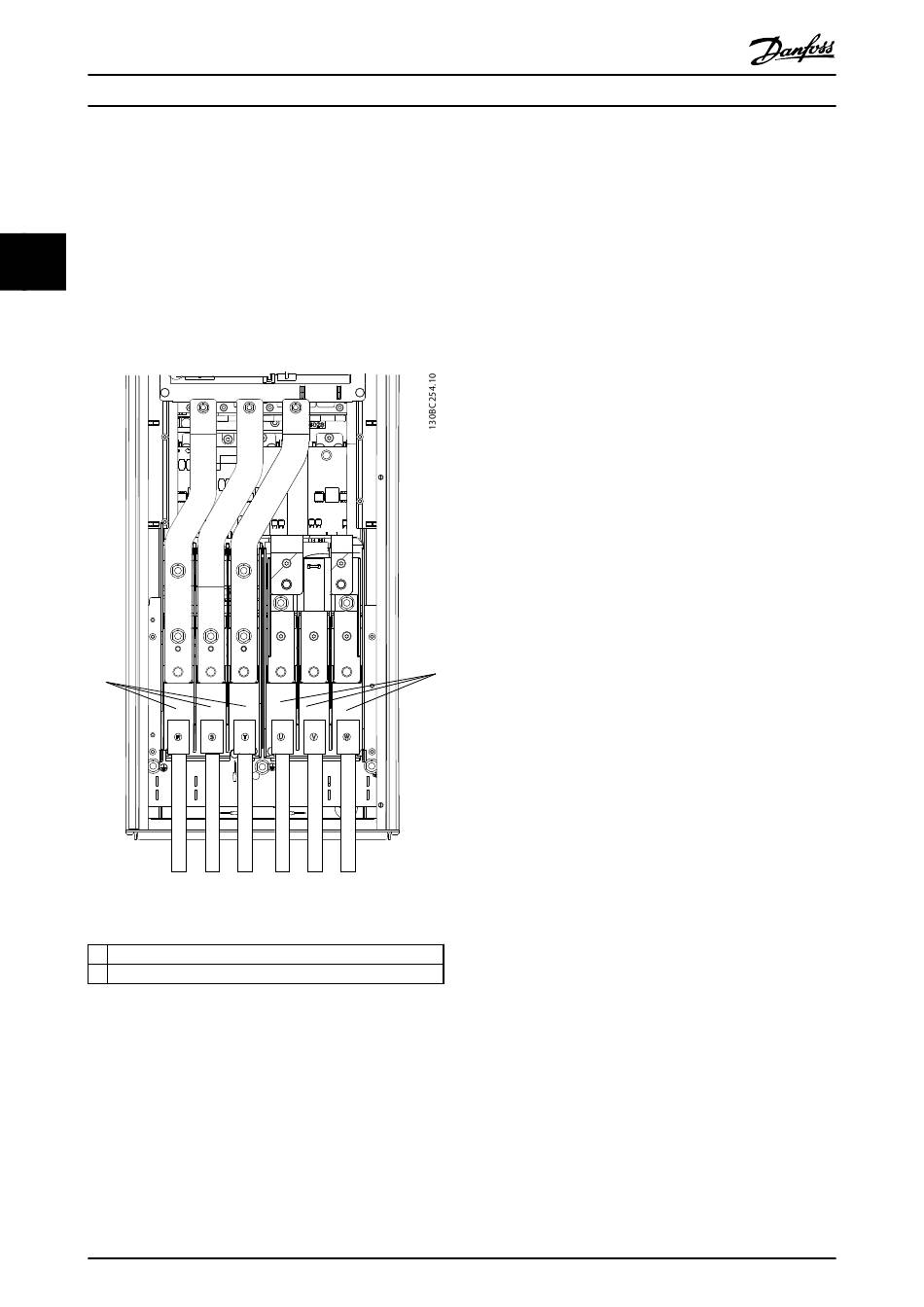

Abbildung 2.13 Netzanschluss
1 Netzanschluss
2 Motoranschluss
Tabelle 2.8
20
®
VLT Refrigeration Drive Produkthandbuch

2.5 Anschluss von Steuerleitungen

2.5.1 Zugang

2
Alle Klemmen zu den Steuerkabeln befinden sich unter
dem LCP im Frequenzumrichter. Öffnen Sie zum Zugriff
darauf die Tür (IP21/54) oder entfernen Sie die Vorderab-
deckung (IP20).
®
MG16J103 - VLT ist eine eingetragene Marke von Danfoss
•
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in diesem Handbuch.
•
Sie können alle Frequenzumrichter an einem IT-
Netz oder einem geerdeten Versorgungsnetz
betreiben. Versorgt ein IT-Netz, eine potenzialfreie
Dreieckschaltung oder ein TT/TN-S Netz mit
geerdetem Zweig (geerdete Dreieckschaltung)
den Frequenzumrichter, so stellen Sie den EMV-
Schalter über 14-50 EMV-Filter auf AUS. In der
Position AUS sind die internen EMV-Filterkonden-
satoren zwischen Rahmen und Zwischenkreis
abgeschaltet, um Schäden am Zwischenkreis zu
vermeiden und die Erdkapazität gemäß IEC
61800-3 zu verringern.
•
Trennen Sie Steuerleitungen von Hochspannungs-
bauteilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen Thermistorsteuerkabel zur
Beibehaltung des PELV-Schutzgrads verstärkt/
zweifach isoliert sein. Danfoss empfiehlt eine 24
VC DC-Versorgungsspannung.
