Benutzerschnittstelle

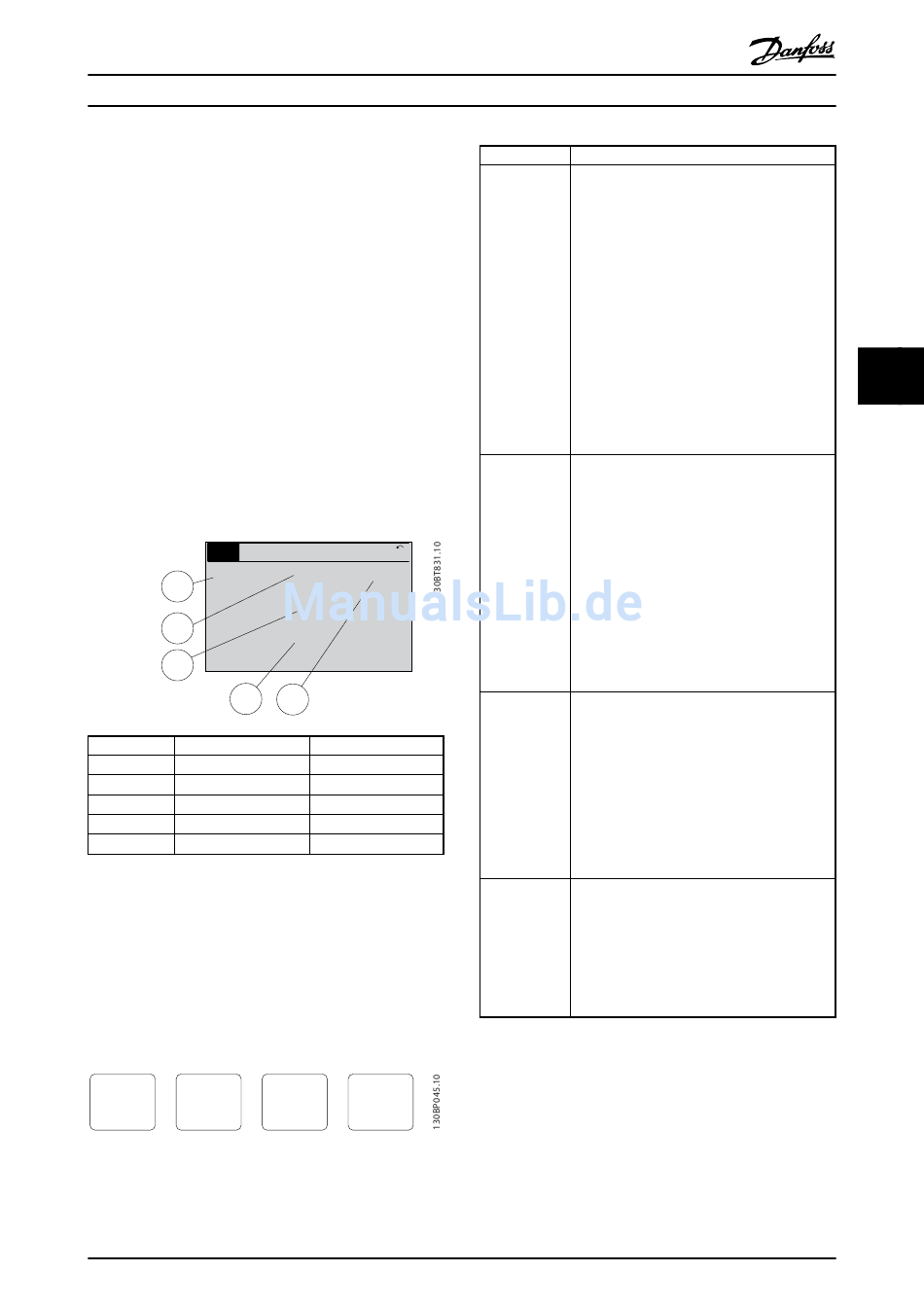

5.1.2 Einstellen von Displaywerten des LCP

Das Display ist aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen.
•
Mit jeder Displayanzeige ist ein Parameter
verknüpft.
•
Wählen Sie die Optionen im Quick-Menü Q3-13
Displayeinstellungen aus.
•
Display 2 hat eine alternative, größere Display-
option.
•
Der Zustand des Frequenzumrichters in der
unteren Zeile des Displays wird automatisch
abgerufen und ist nicht wählbar.
Status
0.0%
1.1
1.2
Off Remote Stop
2
3
Display Parameternummer
1.1 0-20
1.2 0-21
1.3 0-22
2 0-23
3 0-24
Abbildung 5.2 Displayanzeigen
5.1.3 Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Statusanzeige im
normalen Betrieb und zur Anzeige von Einträgen im
Fehlerspeicher.
Quick
Status
Menu
Abbildung 5.3 Menütasten
MG16J203
Produkthandbuch
1 (1)
0.00 A 0.00 kw
0.0Hz
2605kWh
1.3
Werkseinstellung
Sollwert %
Motorstrom
Leistung [kW]
Frequenz
kWh-Zähler
Main Alarm
Menu Log
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Taste Funktion
Status Diese Taste zeigt Betriebsinformationen an.
•
Halten Sie die Taste im Autobetrieb
gedrückt, um zwischen den Zustandsan-
zeigen umzuschalten.
•
Drücken Sie die Taste mehrmals, um
zwischen den Zustandsanzeigen durchzu-
blättern.
•
Halten Sie [Status] gedrückt und drücken Sie
gleichzeitig auf [
Helligkeit des Displays anzupassen.
•
Das Symbol oben rechts im Display zeigt
die Motordrehrichtung und den aktiven
Parametersatz. Dies ist nicht program-
mierbar.
Quick Menu Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die erste
Inbetriebnahme und zu vielen detaillierten
Anwendungshinweisen.
•
Drücken Sie die Taste, um auf das Q2
Inbetriebnahme-Menü zuzugreifen; dieses
Menü enthält alle notwendigen Parameter
und Anweisungen zur grundlegenden
Programmierung des Frequenzumrichters.
•
Gehen Sie die Parameter in der gezeigten
Reihenfolge durch, um die wichtigsten
Funktionen einzurichten.
Main Menu Dient zum Zugriff auf alle Parameter.
•
Drücken Sie die Taste zweimal, um zur
nächsthöheren Menüebene zu gelangen.
•
Drücken Sie die Taste einmal, um zum
zuletzt aufgerufenen Menü oder Parameter
zurückzukehren.
•
Halten Sie die Taste gedrückt, um eine
Parameternummer zum direkten Zugriff auf
diesen Parameter einzugeben.
Alarm Log Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungsspeicher.
•
Einzelheiten zum Zustand des Frequenzum-
richters vor dem Auftreten des
Alarmzustands sehen Sie, wenn Sie die
Alarmnummer mit den Navigationstasten
auswählen und auf [OK] drücken.
Tabelle 5.6 Funktionsbeschreibung Menütasten
▲ ▼
] oder [ ], um die
