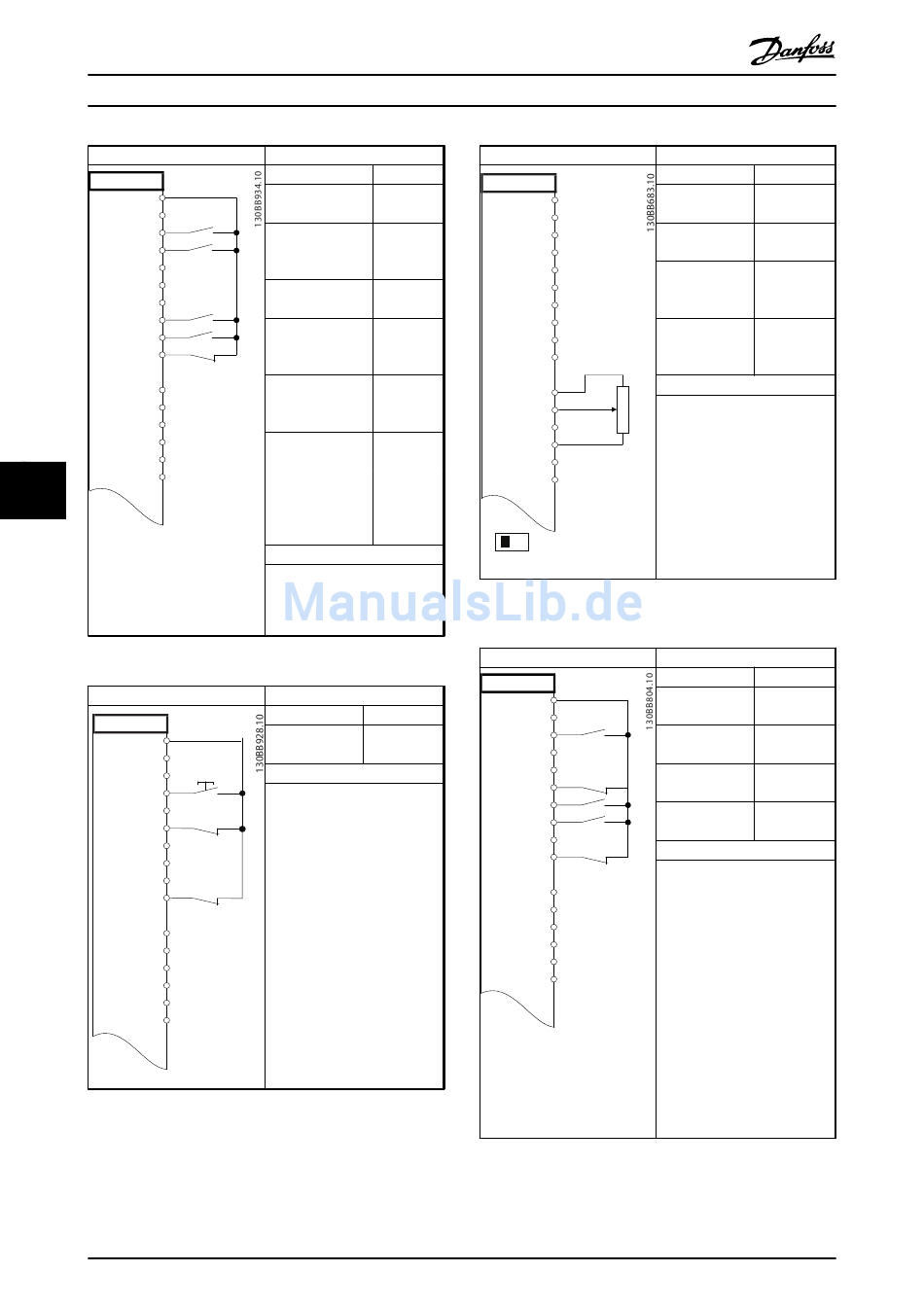

Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
7 7 39
Tabelle 7.7 Start/Stopp mit Reversierung und 4 Festdrehzahlen
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 7.8 Externe Alarmquittierung
80
Produkthandbuch
Parameter
Funktion Einstellung
5-10 Terminal 18 [8] Start
Digital Input
5-11 Terminal 19 [10]
Digital Input Reversie-
rung*
5-12 Terminal 27 [0] Ohne
Digital Input Funktion
5-14 Terminal 32 [16]
Digital Input Festsollwert
Bit 0
5-15 Terminal 33 [17]
Digital Input Festsollwert
Bit 1
3-10 Preset
Reference
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
5-11 Terminal 19 [1] Reset
Digital Input
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53 ≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 7.9 Drehzahlsollwert (über ein manuelles
Potentiometer)
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 7.10 Drehzahlkorrektur auf/ab
Parameter
Funktion Einstellung
6-10 Terminal 53 0,07 V*
Low Voltage
6-11 Terminal 53 10 V*
High Voltage
6-14 Terminal 53 0 Hz
Low Ref./Feedb.
Value
6-15 Terminal 53 1500 Hz
High Ref./Feedb.
Value
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
5-10 Terminal 18 [8] Start*
Digital Input
5-12 Terminal 27 [19] Sollw.
Digital Input speich.
5-13 Terminal 29 [21] Drehzahl
Digital Input auf
5-14 Terminal 32 [22] Drehzahl
Digital Input ab
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
