Installation
L1
3 3
L2
L3
2
1 Sicherungen
2 Masse

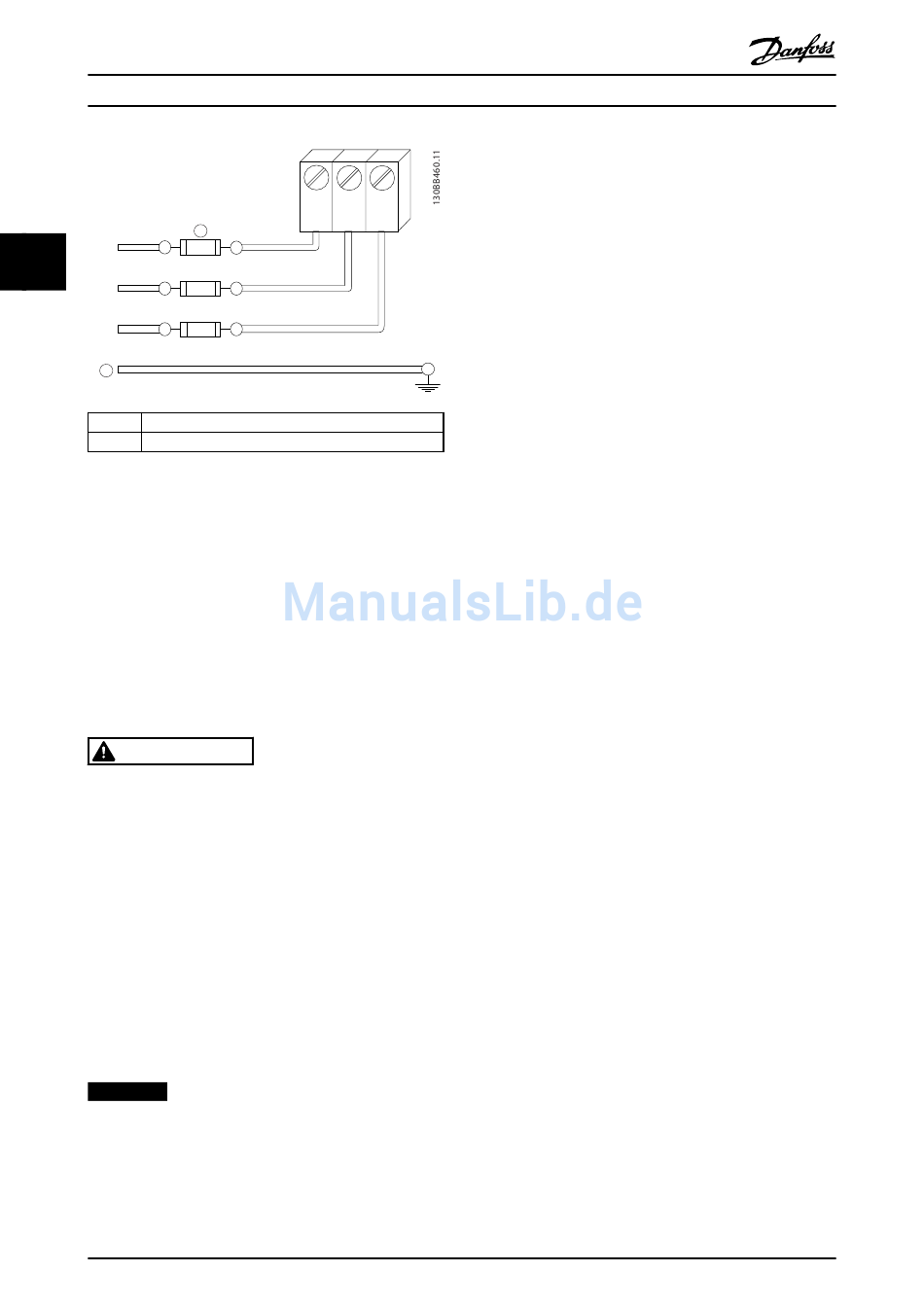

Abbildung 3.25 Sicherungen für Frequenzumrichter
Leitungstyp und Nennwerte
•
Die Querschnitte und Hitzebeständigkeit aller
verwendeten Kabel sollten den örtlichen und
nationalen Vorschriften entsprechen.
•
Danfoss empfiehlt, alle Leistungsanschlüsse
mittels Kupferdraht mit einer Hitzebeständigkeit
von mindestens 75 °C vorzunehmen.

3.4.2 Erdungsanforderungen

WARNUNG
VORSCHRIFTSMÄSSIG ERDEN
•
Aus Gründen der Bedienersicherheit ist es
wichtig, Frequenzumrichter gemäß den
geltenden Vorschriften und entsprechend den
Anweisungen in diesem Handbuch richtig zu
erden.
•
Verwenden Sie keinen an den Frequenzum-
richter angeschlossenen Kabelkanal als Ersatz
für eine ordnungsgemäße Erdung.
•
Der Ableitstrom gegen Erde ist höher als
3,5 mA.
Eine nicht vorschriftsmäßige Erdung des Frequenzum-
richters kann zu schweren oder tödlichen Verletzungen
führen.
HINWEIS
Es obliegt dem Benutzer oder einem zertifizierten
Elektroinstallateur, für eine einwandfreie Erdung der
Geräte gemäß den geltenden nationalen und örtlichen
Elektroinstallationsvorschriften und -normen zu sorgen.
28
Produkthandbuch
L1 L2
91 92
1
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
•
Beachten Sie alle örtlichen und nationalen
Elektroinstallationsvorschriften zur einwandfreien
Erdung elektrischer Geräte und Betriebsmittel.
L3
•
Sie müssen eine ordnungsgemäße Schutzerdung
93
für Geräte mit Erdströmen über 3,5 mA muss
vornehmen, siehe Kapitel 3.4.2.1 Erdableitstrom
(>3,5 mA).
•
Für Netz-, Motor und Steuerkabel ist ein spezieller
Schutzleiter erforderlich.
•
Verwenden Sie die im Lieferumfang des Geräts
enthaltenen Kabelschellen für ordnungsgemäße
Erdungsanschlüsse.
•
Erden Sie jeden Frequenzumrichter einzeln.
•
Halten Sie die Erdungskabel so kurz wie möglich.
•
Verwenden Sie Kabel mit hoher Litzenzahl, um
elektrische Störgeräusche zu verringern.
•
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
3.4.2.1 Erdableitstrom (>3,5 mA)
Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften. Die Frequenzum-
richtertechnik nutzt hohe Schaltfrequenzen bei gleichzeitig
hoher Leistung. Dies erzeugt einen Ableitstrom in der
Erdverbindung. Ein Fehlerstrom im Frequenzumrichter an
den Ausgangsleistungsklemmen kann eine Gleichstrom-
komponente enthalten, die die Filterkondensatoren laden
und einen transienten Erdstrom verursachen kann. Der
Erdableitstrom hängt von verschiedenen Faktoren bei der
Systemkonfiguration ab, wie EMV-Filter, abgeschirmte
Motorkabel und Leistung des Frequenzumrichters.
EN 61800-5-1 (Produktnorm für Elektrische Leistungsant-
riebssysteme mit einstellbarer Drehzahl) stellt besondere
Anforderungen, wenn der Erdableitstrom 3,5 mA
übersteigt. Verstärken Sie die Erdverbindung auf eine der
folgenden Arten:
•
Kabelquerschnitt des Erdungskabels von min.
10 mm
•
2 getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in der Norm EN
60364-5-54 § 543.7.
2
MG16J203
