Installation
Beachten Sie zu Ihrer Sicherheit die folgenden Anforde-
rungen:
•
Elektronische Steuer- und Regeleinrichtungen
sind an gefährliche Netzspannung angeschlossen.
Ergreifen Sie bei Anlegen der Energiezufuhr an
den Frequenzumrichter alle notwendigen Schutz-
maßnahmen.
•
Verlegen Sie Motorkabel von mehreren Frequen-
zumrichtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Geräte-
kondensatoren auch dann aufladen, wenn die
Geräte freigeschaltet sind.
•
Sie dürfen an Feldverdrahtungsklemmen keine
größeren Leiter als angegeben anschließen.
Überlast- und Geräteschutz
•
Eine elektronisch realisierte Funktion im Frequen-
zumrichter bietet Überlastschutz für den Motor.
Die Überlastfunktion berechnet aus den hinter-
legten ETR-Kurven die Überlast und bestimmt
daraus die Zeit bis zur Motorabschaltung (Regler-
ausgangsstopp). Je höher die Stromaufnahme,
desto schneller erfolgt die Abschaltung. Die
Überlastfunktion bietet Motorüberlastschutz der
Klasse 20. Unter Kapitel 9 Warnungen und
Alarmmeldungen finden Sie ausführlichere
Informationen zur Abschaltfunktion.
•
Da die Motorkabel Hochfrequenzstrom führen, ist
eine getrennte Verlegung der Netz-, Motor- und
Steuerkabel wichtig. Verwenden Sie hierzu
Kabelkanäle oder getrennte abgeschirmte Kabel.
Siehe Abbildung 3.24. Die Nichtbeachtung dieser
Vorgabe könnte die optimale Funktion des
Frequenzumrichters und anderer angeschlossenen
Geräte beeinträchtigen.
•
Versehen Sie alle Frequenzumrichter mit
Kurzschluss- und Überlastschutz. Dieser Schutz
wird durch Sicherungen am Eingang gewähr-
leistet, siehe Abbildung 3.25. Wenn die
Sicherungen nicht Bestandteil der Lieferung ab
Werk sind, muss sie der Installateur als Teil der
Installation bereitstellen. Kapitel 11.3.1 Schutz
zeigt die maximalen Nennwerte der Sicherungen.
MG16J203
Produkthandbuch
Stop
Start
Speed

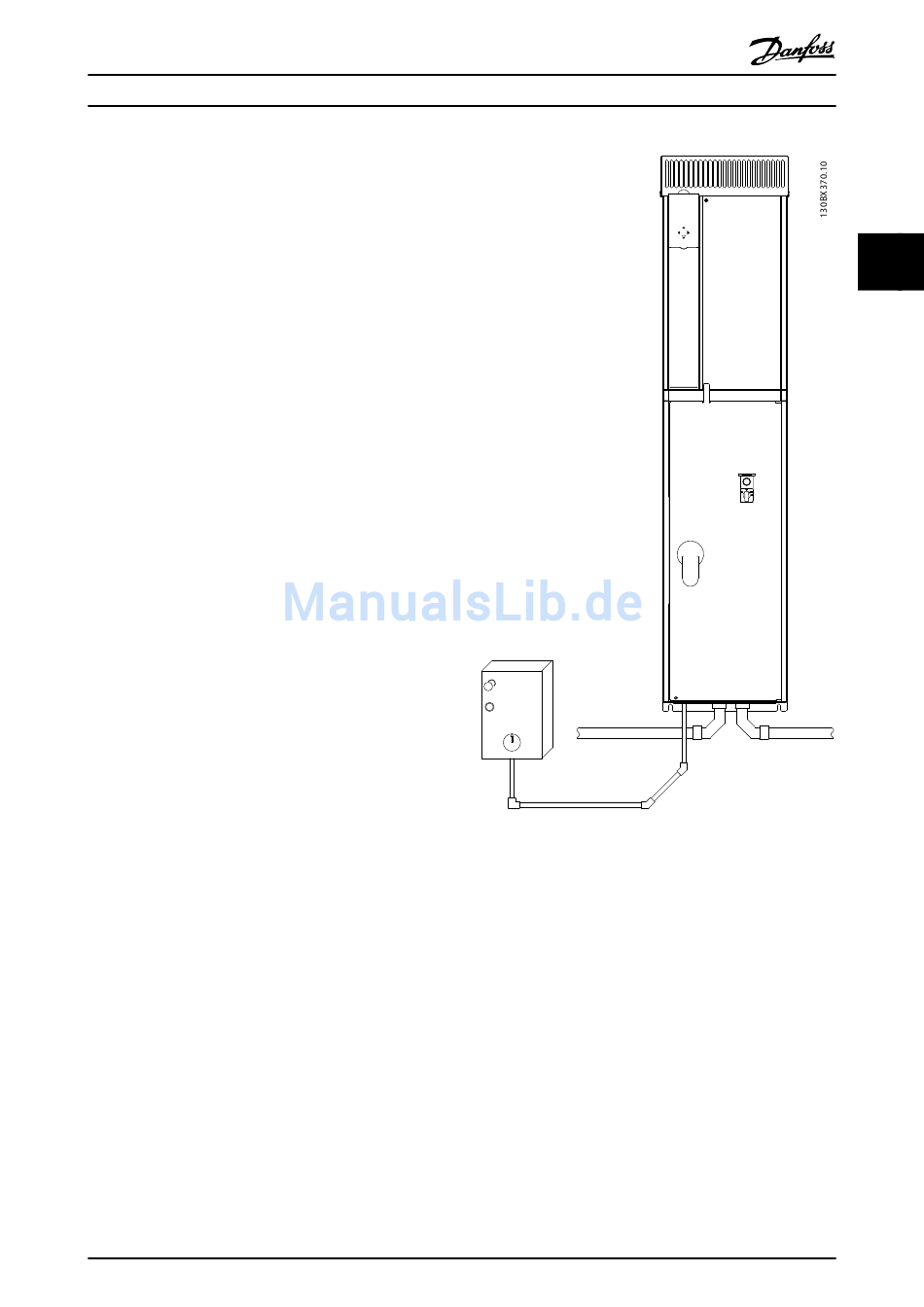

Abbildung 3.24 Beispiel für sachgemäße elektrische Instal-
lation über Kabelkanäle
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Line Power
Control
3
3
Motor
27
