Inbetriebnahme und Funktion...
Führen Sie nach abgeschlossener Konfiguration entweder
den Assistent erneut aus oder starten Sie die Anwendung.
Wählen Sie eine der folgenden Optionen:
•
Assistent erneut ausführen.
•
Weiter zum Hauptmenü.
•
Weiter zum Status.
•
AMA ausführen - Beachten Sie, dass dies eine
reduzierte AMA ist, wenn Sie die Verdichteran-
wendung auswählen, und eine komplette AMA,
wenn Sie Einzellüfter oder -pumpe auswählen.
•
Wenn der Verflüssigerlüfter als Anwendung
ausgewählt wird, können Sie KEINE AMA
ausführen.
•
Anwendung ausführen - diese Betriebsart startet
den Frequenzumrichter im Hand/Ort-Betrieb oder
über ein externes Steuersignal, wenn Drehzahl-
steuerung in einem früheren Menü ausgewählt
wurde.

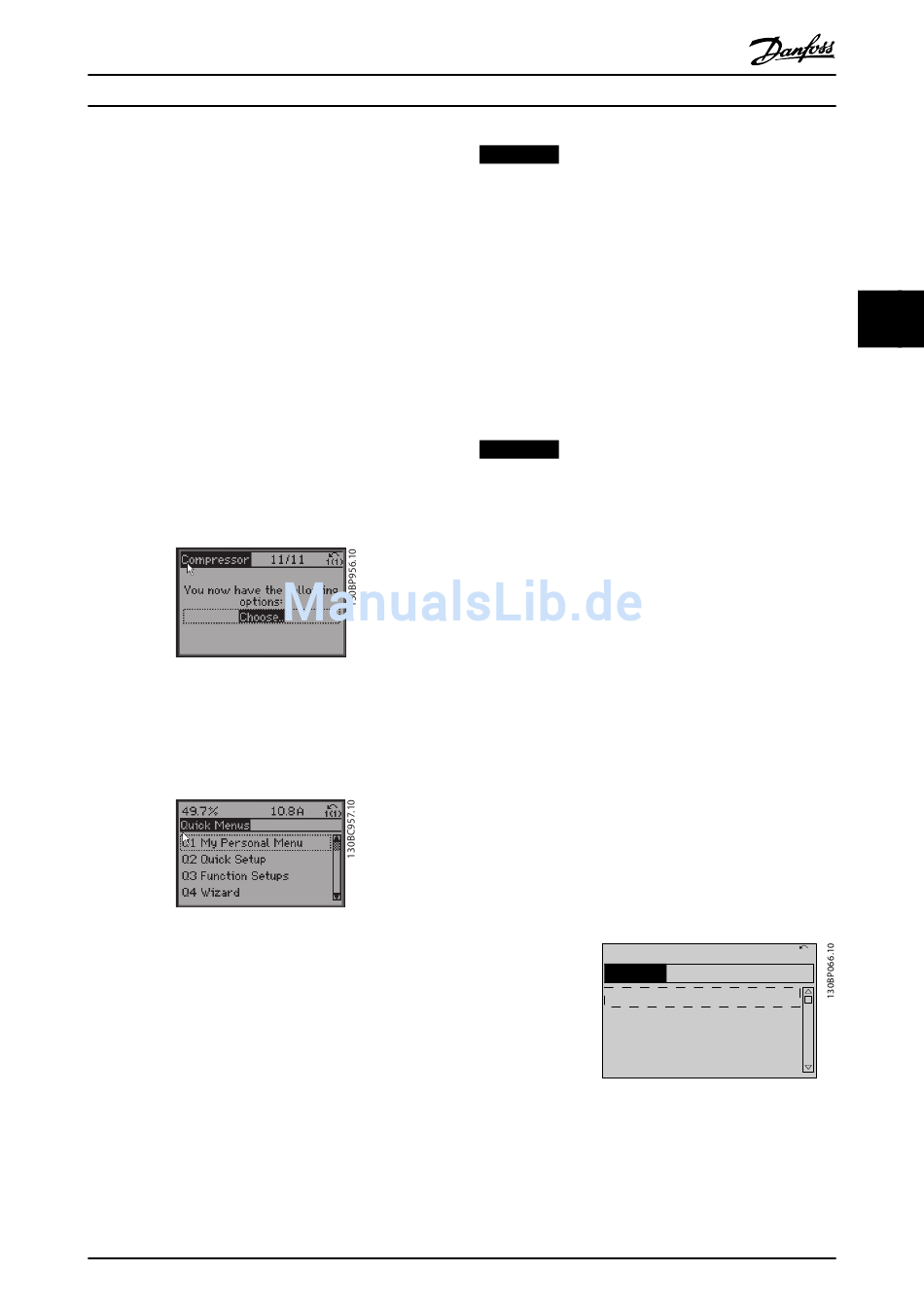

Abbildung 4.24 Anwendung ausführen
Die Anwendungsanleitung kann jederzeit durch Drücken
von [Back] abgebrochen werden. Sie wird danach über das
Quick-Menü wieder aufgerufen:
Abbildung 4.25 Quick-Menüs
Beim erneuten Aufruf der Anwendungsanleitung können
Sie wählen, die vorherigen Änderungen an der Werksein-
stellung beizubehalten oder die Werkseinstellungen
wiederherzustellen.
MG16J203
Produkthandbuch
HINWEIS
Wenn das System den internen Verbundregler für drei
Verdichter sowie den Anschluss eines Bypass-Ventils
erfordert, bestellen Sie den FC103 mit der zusätzlichen
Relaisoption (MCB 105) im Frequenzumrichter installiert.
Programmieren Sie das Bypass-Ventil so, dass es an
einem der zusätzlichen Relaisausgänge auf der
Relaiskarte MCB 105 arbeitet.
Dies ist notwendig, da der FC103 die Standardrelai-
sausgänge zur Steuerung der Verdichter im Verbund
verwendet.
4.3.2 Erforderliche erste Programmierung
HINWEIS
Wenn der Assistent ausgeführt wird, ignorieren Sie
Folgendes.
Für eine optimale Leistung ist eine grundlegende Program-
mierung des Frequenzumrichters vor dem eigentlichen
Betrieb erforderlich. Hierzu geben Sie die Typenschilddaten
des betriebenen Motors sowie die minimale und maximale
Motordrehzahl ein. Geben Sie die Daten wie nachstehend
beschrieben ein. Die empfohlenen Parametereinstellungen
sind lediglich für die Inbetriebnahme und eine erste
Funktionsprüfung bestimmt. Anwendungseinstellungen
können abweichen. Eine genaue Anleitung zur Eingabe
von Daten über das LCP finden Sie unter
Kapitel 5 Benutzerschnittstelle.
Geben Sie die Daten ein, während die Netzspannung am
Frequenzumrichter EIN, jedoch noch keine Funktion des
Frequenzumrichters aktiviert ist.
1.
2.
Abbildung 4.26 Main Menu
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
des Frequenzumrichters
Drücken Sie zweimal auf die Taste [Main Menu]
am LCP.
Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-** Betrieb/Display, und
drücken Sie auf [OK].
1107 UPM
Hauptmenü
0 - ** Betrieb/Display
1 - ** Motor/Last
2 - ** Bremsfunktionen
3 - ** Sollwert/Rampen
4
3,84 A 1 (1)
59
4
