Inbetriebnahme und Funktion...
Bei der Netz-Einschaltung startet der FC103 eine
Anwendungsanleitung. Bei einem Stromausfall wird die
Anwendungsanleitung über die Quick-Menü-Anzeige
aufgerufen.
4 4

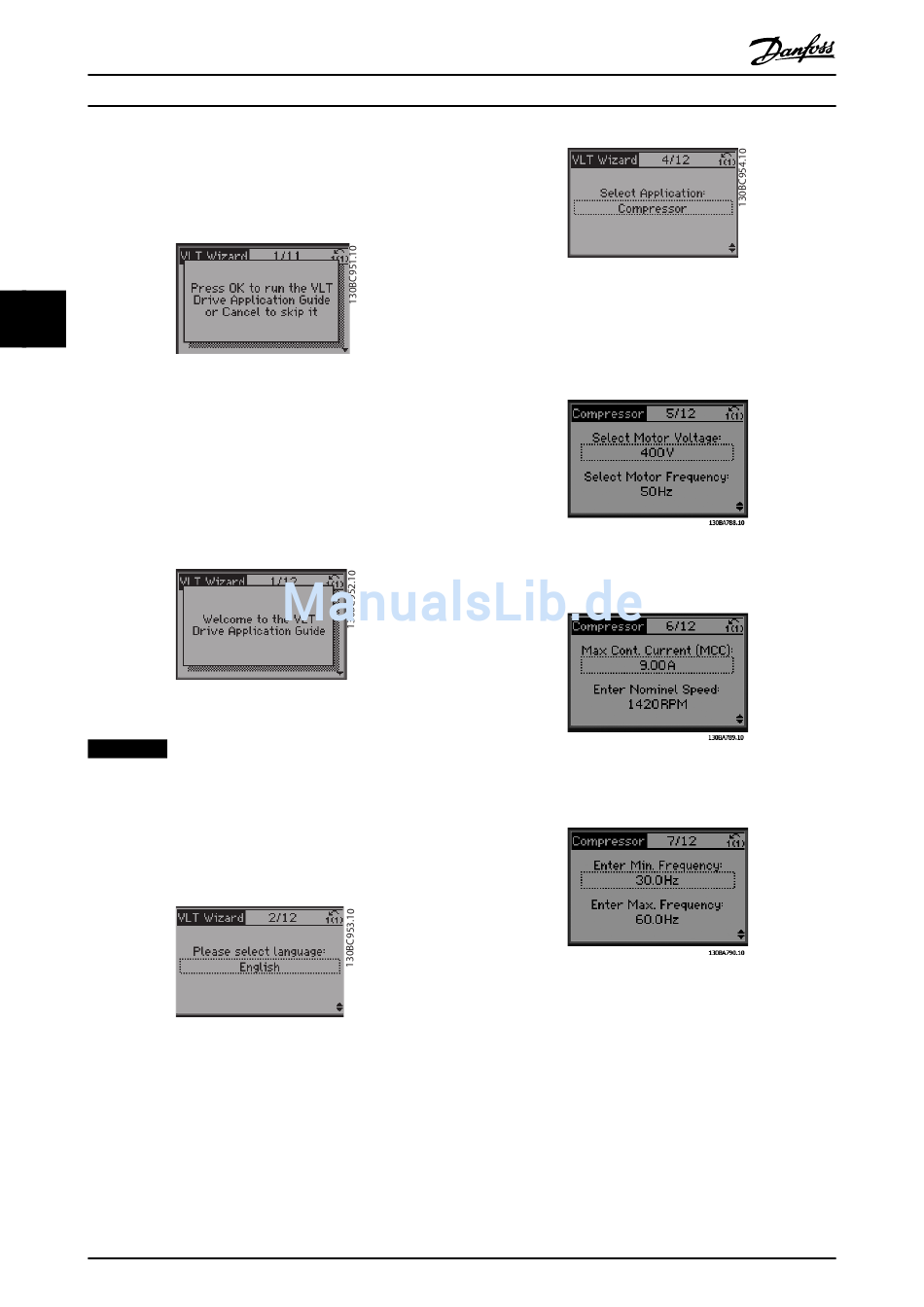

Abbildung 4.1 Quick-Menü-Anzeige
Drücken Sie [Cancel], kehrt der FC103 zur Statusanzeige
zurück. Ein automatischer Timer bricht den Assistent nach
5 inaktiven Minuten ab (kein Tastendruck). Rufen Sie den
Assistent wie in diesem Abschnitt beschrieben über das
Quick-Menü erneut auf.
Wenn Sie [OK] drücken, startet die Anwendungsanleitung
mit der folgenden Anzeige:
Abbildung 4.2 Start der Anwendungsanleitung
HINWEIS
Die Nummerierung der Schritte im Assistenten (z. B.
1/12) kann sich je nach gewählten Optionen im Arbeits-
ablauf ändern.
Diese Anzeige wechselt automatisch zum ersten Eingabe-
bildschirm der Anwendungsanleitung:
Abbildung 4.3 Sprachauswahl
56
Produkthandbuch
Verdichterverbundeinrichtung
Als Beispiel sehen Sie nachstehend die Anzeigen für eine
Verdichterverbundeinrichtung:
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Abbildung 4.4 Anwendungsauswahl
Abbildung 4.5 Spannungs- und Frequenzeinrichtung
Abbildung 4.6 Strom- und Nenndrehzahleinrichtung
Abbildung 4.7 Einrichtung der min. und max. Frequenz
