Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
4 - 20mA
COM
39
U - I
A53

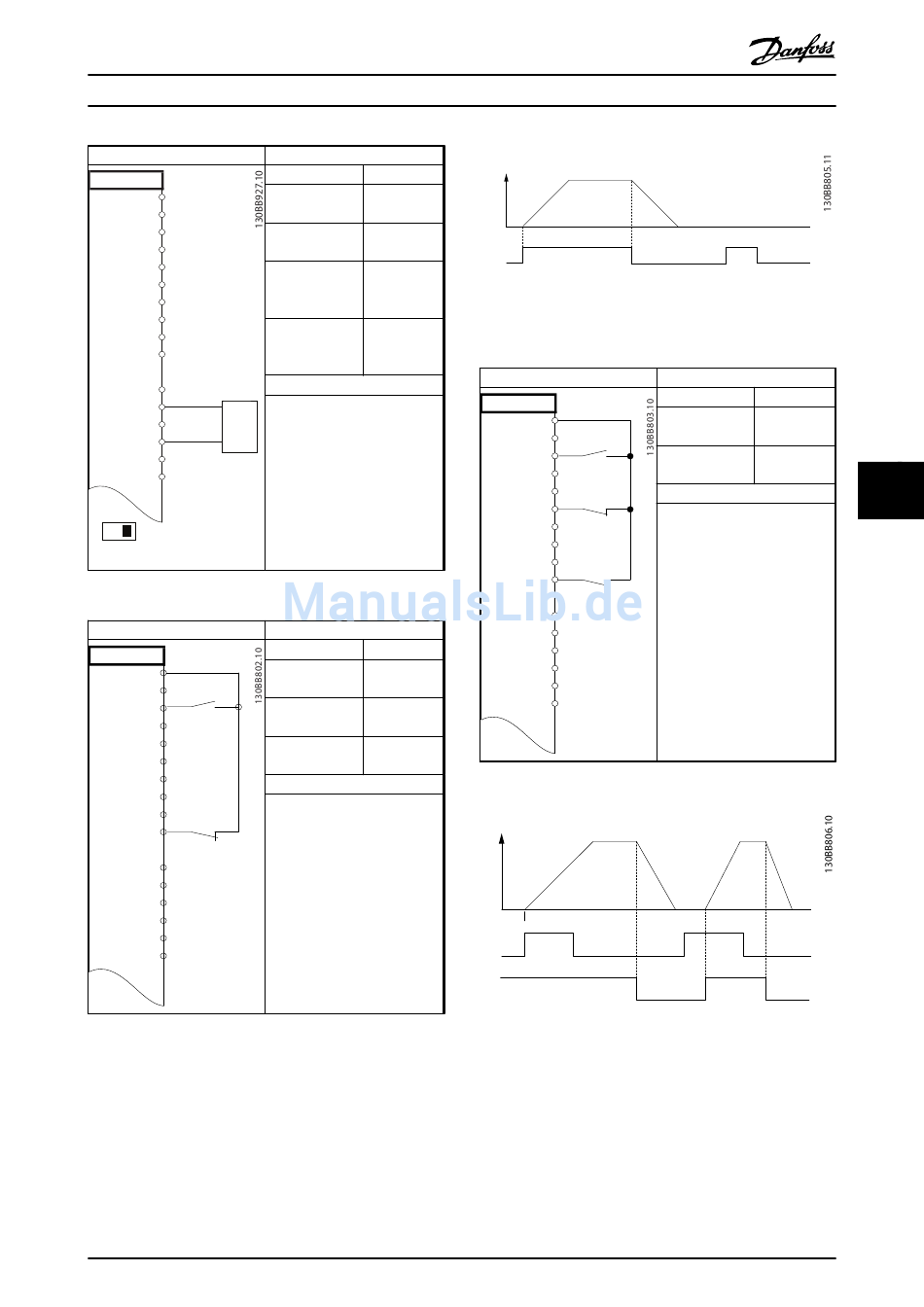

Tabelle 7.4 Analoger Drehzahlsollwert (Strom)
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 7.5 Option Start-/Stopp-Befehl mit der Option
„Sicher abgeschaltetes Moment"
MG16J203
Produkthandbuch
Parameter
Funktion Einstellung
6-12 Terminal 53 4 mA*
Low Current
6-13 Terminal 53 20 mA*
High Current
6-14 Terminal 53 0 Hz
Low Ref./Feedb.
Value
6-15 Terminal 53 50 Hz
High Ref./Feedb.
Value
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
5-10 Terminal 18 [8] Start*
Digital Input
5-12 Terminal 27 [0] Ohne
Digital Input Funktion
5-19 Terminal 37 [1] S.Stopp/
Digital Input Alarm
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Terminal 27 Digital
Input auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
DIN 37 ist eine Option.
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Speed
Start (18)
Abbildung 7.1 Start-/Stopp-Befehl mit sicher abgeschaltetem
Moment
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 7.6 Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 7.2 Puls-Start/Stopp invers
Parameter
Funktion Einstellung
5-10 Terminal 18 [9] Puls-Start
Digital Input
5-12 Terminal 27 [6] Stopp
Digital Input (invers)
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Terminal 27 Digital
Input auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
DIN 37 ist eine Option.
