Einführung

1.4 Zulassungen und Zertifizierungen

Weitere Zulassungen und Zertifizierungen sind verfügbar.
Bitte wenden Sie sich an den örtlichen Danfoss Partner.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich des thermischen Gedächtnisses. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im Projektierungshandbuch entnehmen.
Für eine Übereinstimmung mit dem Europäischen Überein-
kommen über die internationale Beförderung gefährlicher
Güter auf Binnenwasserstraßen (ADN) siehe ADN-konforme
Installation im Projektierungshandbuch.

1.5 Aufbau des Frequenzumrichters

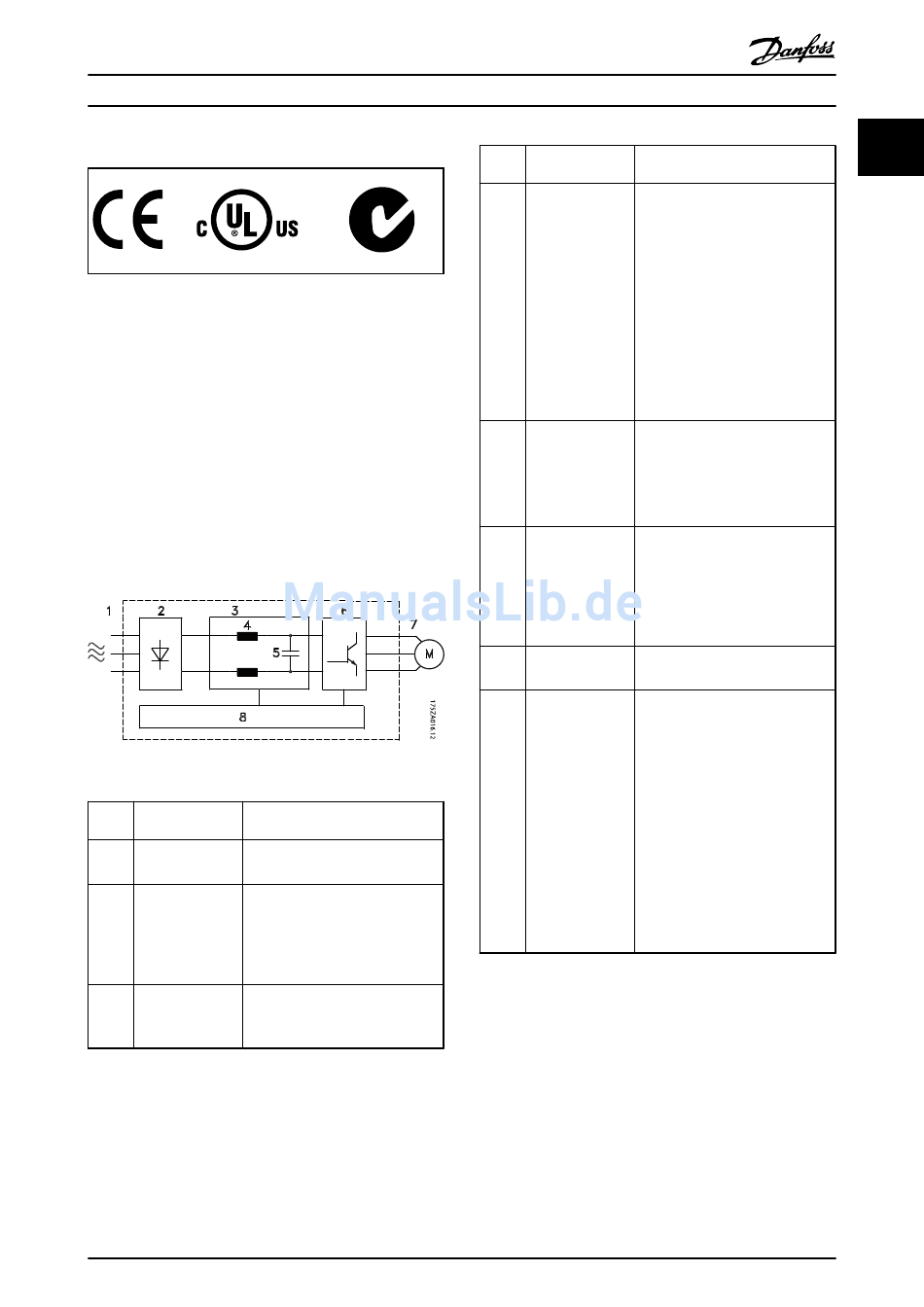

Abbildung 1.5 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters.
Abbildung 1.5 Blockschaltbild des Frequenzumrichters
Num- Bezeichnung Funktionen
mer
•
1 Netzversorgung
•
2 Gleichrichter
•
Gleichspannungs-
3
zwischenkreis
MG16J203
Produkthandbuch
3-phasige Netzstromversorgung
zum Frequenzumrichter.
Die Gleichrichterbrücke wandelt
den eingehenden Wechselstrom
in einen Gleichstrom zur
Versorgung des Wechselrichters
um.
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Num- Bezeichnung Funktionen
mer
•
Die Zwischenkreisdrosseln filtern
die Zwischenkreisgleich-
spannung.
•
Sie bieten Schutz vor Netztran-
sienten.
Zwischenkreis-
•
Sie reduzieren den
4
drosseln
Effektivstrom.
•
Sie heben den Leistungsfaktor
an.
•
Sie reduzieren Oberschwin-
gungen am Netzeingang.
•
Die Kondensatoren speichern
die Gleichspannung.
Gleichspannungs-
•
5 Sie überbrücken kurzzeitige
kondensatoren
Spannungsausfälle oder -
einbrüche.
•
Der Wechselrichter erzeugt aus
der Gleichspannung eine
pulsbreitenmodulierte AC-
6 Wechselrichter
Wellenform für eine variable
Motorregelung an den
Motorklemmen.
•
Geregelte 3-phasige
7 Motorklemmen
Motorspannung zum Motor.
•
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den
Motorausgang und den
Motorstrom, und sorgt somit für
einen effizienten Betrieb und
eine effiziente Regelung.
8 Steuerteil
•
Es überwacht die Benutzer-
schnittstelle sowie die externen
Steuersignale und führt die
resultierenden Befehle aus.
•
Es stellt die Zustandsmeldungen
und Kontrollfunktionen bereit.
Tabelle 1.2 0466941
1 1
