Installation
3 3

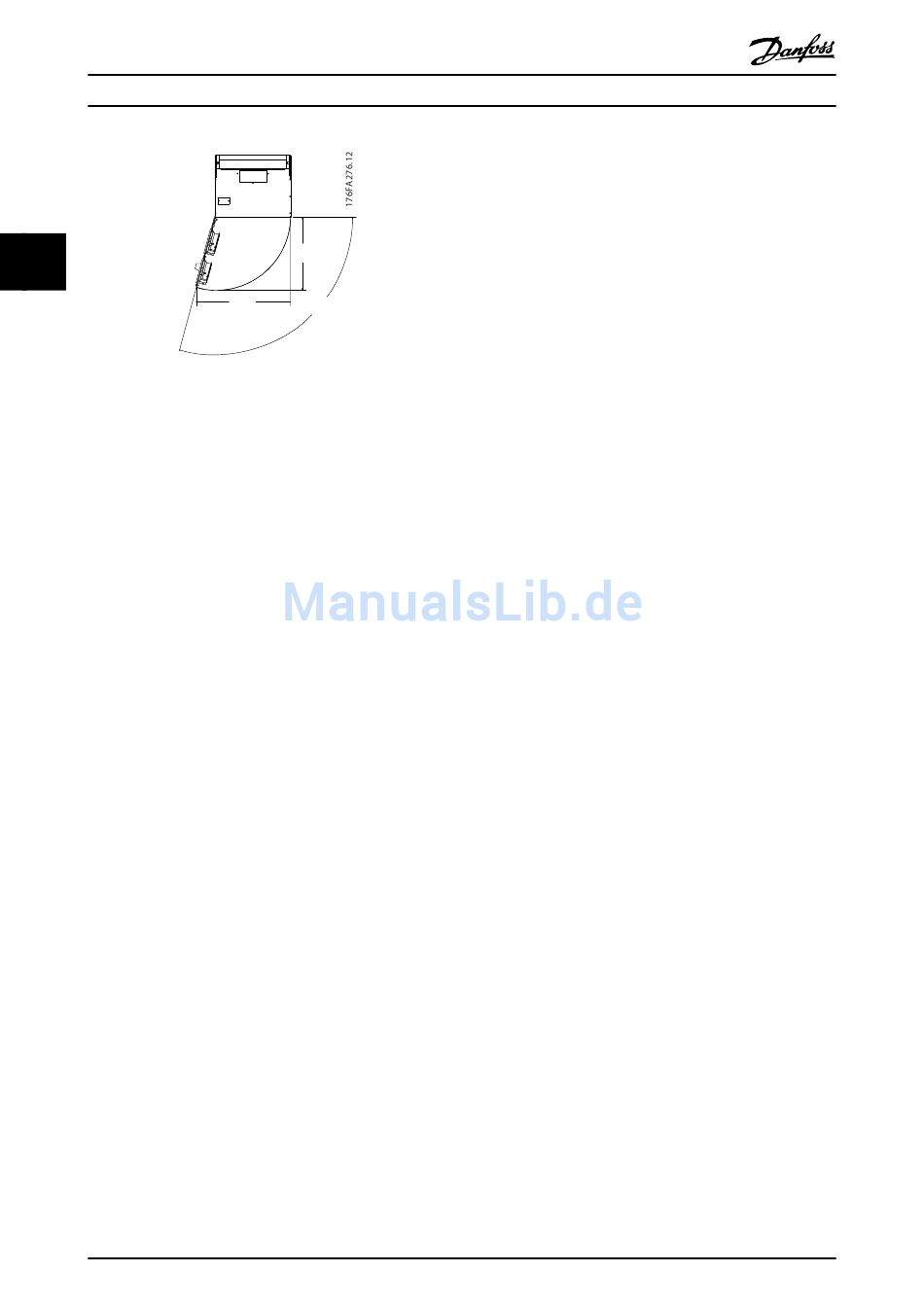

Abbildung 3.3 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typ E1
3.1.3 Werkzeug für die Installation
•
10- oder 12-mm-Bohrer
•
Maßband
•
Schraubenschlüssel mit entsprechenden
metrischen Schlüsseleinsätzen (7–17 mm)
•
Verlängerungen für Steckschlüssel
•
Blechstanze für Installationsrohre oder Kabelver-
schraubungen in Gehäusen der Schutzarten IP21/
NEMA 1 und IP54
•
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Durchmesser von 5 mm mit einer
Mindesttragfähigkeit von 400 kg)
•
Kran oder sonstige Hubvorrichtung für die Positi-
onierung des Frequenzumrichters
•
Für die Installation der Baugröße E1 in Gehäusen
der Schutzarten IP21 und IP54 benötigen Sie
einen Torx T50 Steckschlüssel

3.2 Checkliste vor der Installation

•
Stellen Sie vor dem Auspacken des Frequenzum-
richters sicher, dass die Verpackung unbeschädigt
ist. Setzen Sie sich bei Beschädigung sofort mit
dem Transportunternehmen in Verbindung, um
Schadensersatz anzufordern.
•
Packen Sie den Frequenzumrichter so nah wie
möglich am endgültigen Aufstellungsort aus.
•
Stellen Sie sicher, dass die Modellnummer des
Frequenzumrichters auf dem Typenschild der
Modellnummer in den Bestellunterlagen
entspricht.
•
Vergewissern Sie sich, dass alle Komponenten für
die gleiche Nennspannung ausgelegt sind:
•
•
•
12
Produkthandbuch
579
(22.8)
748
≤105,0°
(29.5)
Netzversorgung
Frequenzumrichter
Motor
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
•
Stellen Sie sicher, dass der Nennausgangsstrom
des Frequenzumrichters gleich dem oder größer
als der Motornennstrom für Motorspitzenleistung
ist.
•
Motorgröße und Frequenzumrichter-
leistung müssen zur Gewährleistung
eines ordnungsgemäßen Überlast-
schutzes übereinstimmen.
•
Wenn die Nennwerte des Frequenzum-
richters unter denen des Motors liegen,
kann der Motor seine maximale Leistung
nicht erreichen.

3.3 Mechanische Installation

3.3.1 Kühlung
•
Sorgen Sie zur Luftzirkulation für einen
ausreichenden Abstand über und unter dem
Frequenzumrichter. In der Regel ist ein Abstand
von 225 mm erforderlich.
•
Eine unsachgemäße Montage kann zu
Überhitzung und einer reduzierten Leistung
führen.
•
Berücksichtigen Sie eine Leistungsreduzierung
aufgrund hoher Temperaturen zwischen 45 °C
(113 °F) und 50 °C (122 °F) und einer Höhenlage
von 1000 m über dem Meeresspiegel. Weitere
Informationen finden Sie im VLT
Drive FC103 Projektierhandbuch.
Die Frequenzumrichter hoher Leistung nutzen ein
Kühlkonzept über rückseitige Kühlkanäle, die Kühlkörper-
kühlluft abführen. Ca. 90 % der Wärme des
Frequenzumrichters wird somit über die Rückseite des
Frequenzumrichters abgeführt. Sie können die vom
rückseitigen Kühlkanal abgeführte warme Luft aus dem
Schaltschrank oder Raum mit Hilfe eines der nachste-
henden Lüftungs-Einbausätze ableiten.
Kanalkühlung
Ein Lüftungs-Einbausatz mit rückseitigem Kühlkanal steht
zur Verfügung, mit dem Sie die Kühlkörperkühlluft aus
dem Schaltschrank ableiten können, wenn ein Frequen-
zumrichter der Schutzart IP20 in einem Rittal-Schaltschrank
eingebaut ist. Durch Verwendung dieses Einbausatzes
verringern Sie die Wärmeentwicklung im Schaltschrank,
sodass Sie kleinere Türkühllüfter für den Schaltschrank
verwenden können.
Rückseitige Kühlung (Dach- und Bodenabdeckbleche)
Sie können die Kühlluft, die aus dem rückseitigen
Lüftungskanal abgeführt wird, aus dem Raum ableiten,
damit die entstandene Wärme nicht in die Steuerzentrale
abgeführt wird.
®
