Installation
•
Anschluss 1 stellt Folgendes bereit:
-
-
3 3
-
-
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS-485-Kommunikationsverbindung
bestimmt.
•
Anschluss 3 stellt Folgendes bereit
-
-
-
-
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10 Software.
•
Zudem verfügt der Frequenzumrichter über zwei
Form-C-Relaisausgänge, die sich auf der
Leistungskarte befinden.
•
Einige Optionsmodule, die zur Bestellung mit
dem Gerät verfügbar sind, stellen ggf. weitere
Klemmen bereit. Näheres finden Sie im Handbuch
der Geräteoptionen.

3.5.5 Verdrahtung der Steuerklemmen

Sie können Klemmenstecker zum einfachen Zugriff
entfernen.

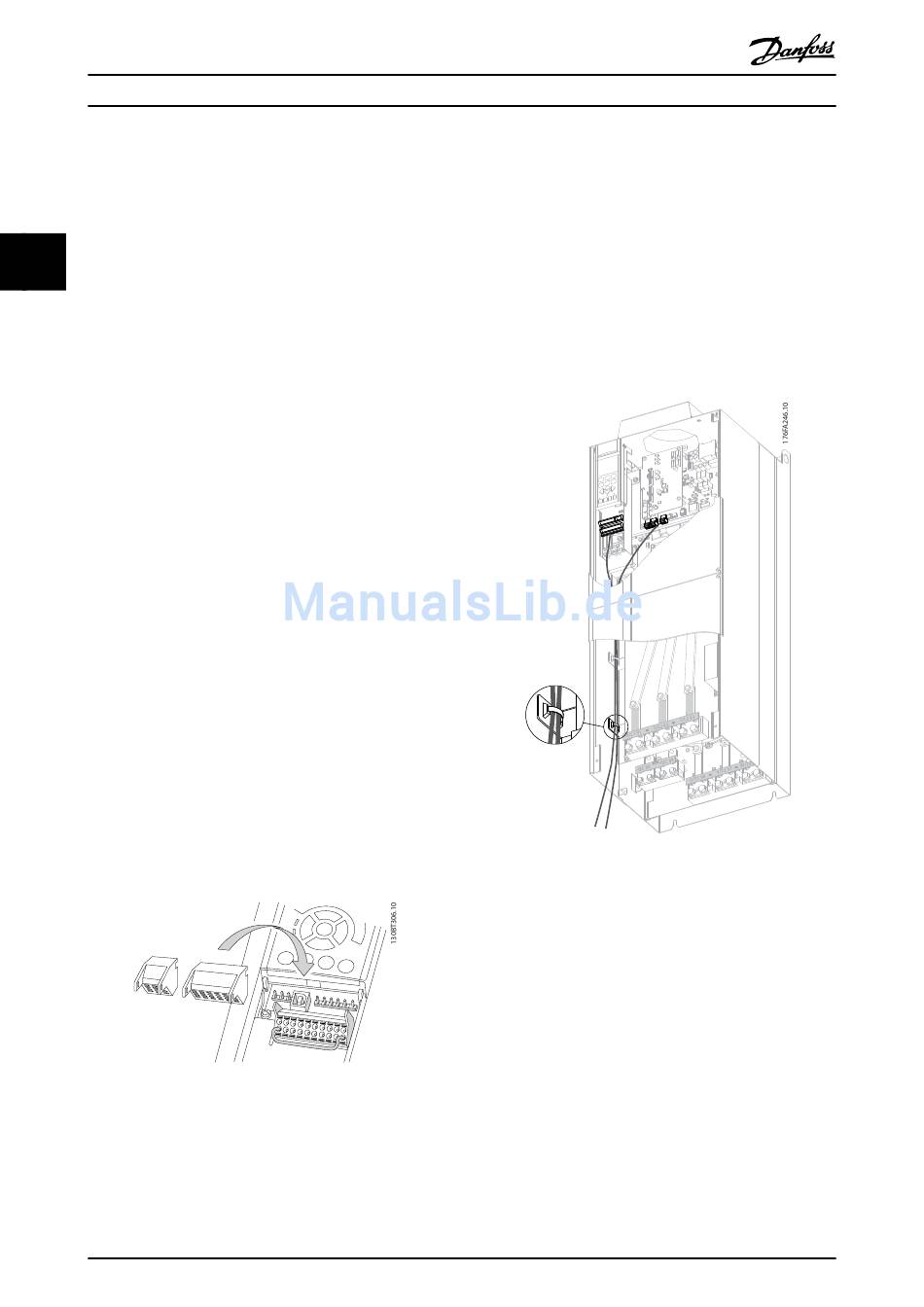

Abbildung 3.60 Entfernen der Steuerklemmen
50
Produkthandbuch
vier programmierbare Digitaleingangs-
klemmen
zwei zusätzliche Klemmen, die als
Digitalein- oder -ausgang program-
mierbar sind
24-V-DC-Versorgungsspannung für die
Klemmen
Ein gemeinsames Kabel für optionale
kundenseitig bereitgestellte 24-V-DC-
Spannung
zwei Analogeingänge
ein Analogausgang
10-V-DC-Versorgungsspannung
Gemeinsame Kabel für Eingänge und
Ausgang
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
Befestigen Sie alle Steuerleitungen entsprechend der
vorgesehenen Steuerkabelführung wie in der Abbildung
Abbildung 3.60. Achten Sie auf den ordnungsgemäßen
Anschluss der Abschirmungen, um optimale Störsicherheit
zu gewährleisten.
Feldbus-Verbindung
Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Genauere Informationen finden
Sie in der entsprechenden Feldbus-Anleitung. Führen Sie
das Kabel durch den vorhandenen Kanal im Frequenzum-
richter und bündeln Sie dieses mit anderen
Steuerleitungen (siehe Abbildung 3.61).
Abbildung 3.61 Steuerkartenverkabelungsweg bei E-Gehäusen
In den IP00- und NEMA-1-Einheiten können Sie den
Feldbus ebenfalls von der Oberseite des Geräts
anschließen. Entfernen Sie in der NEMA 1-Einheit eine
Abdeckungsplatte.
Bausatznummer für Feldbus-Verbindung von oben:
176F1742

3.5.6 Sicher abgeschaltetes Moment (STO)

„Sicher abgeschaltetes Moment" (STO) ist eine Option. Zur
Ausführung der Funktion „Sicher abgeschaltetes Moment"
(STO) ist eine zusätzliche Verkabelung des Frequenzum-
richters erforderlich. Nähere Informationen finden Sie im
Produkthandbuch der Funktion Sicher abgeschaltetes
Moment (STO).
MG16J203
