Abnehmen und Anbringen der Steuerklemmleiste

Ausbauen der Steuerklemmleiste

1. Nehmen Sie die digitale Bedienkonsole und die Frontabdeckung ab.
2. Klemmen Sie die an die Klemmen FE und NC der Steuerschaltkreis-Klemmenkarte angeschlossenen
Drähte ab.
3. Lösen Sie die Befestigungsschrauben links und rechts an der Steuerschaltkreis-Klemmenkarte (1). (Die
Schrauben müssen nicht vollständig herausgedreht werden. Sie sind selbstanhebend.)
4. Ziehen Sie die Klemmenkarte nach unten (in Richtung 2) heraus.

Einbauen der Steuerklemmleiste

Zum Einbauen der Klemmenkarte führen Sie die obigen Schritte in umgekehrter Reihenfolge aus.
Stellen Sie vor dem Einsetzen sicher, dass die Klemmenkarte genau auf die Steckerleiste CN5 der Steuer-
platine ausgerichtet ist.
Die Stifte der Steckverbindung können beschädigt werden, wenn die Klemmenkarte mit Gewalt eingesetzt
wird.
Stellen Sie stets sicher, dass die Ladeanzeige nicht mehr leuchtet, bevor Sie die Steuerklemmleiste aus-
oder einbauen.
NOTE
Aus- und Einbauen der
Steuerklemmleiste
1

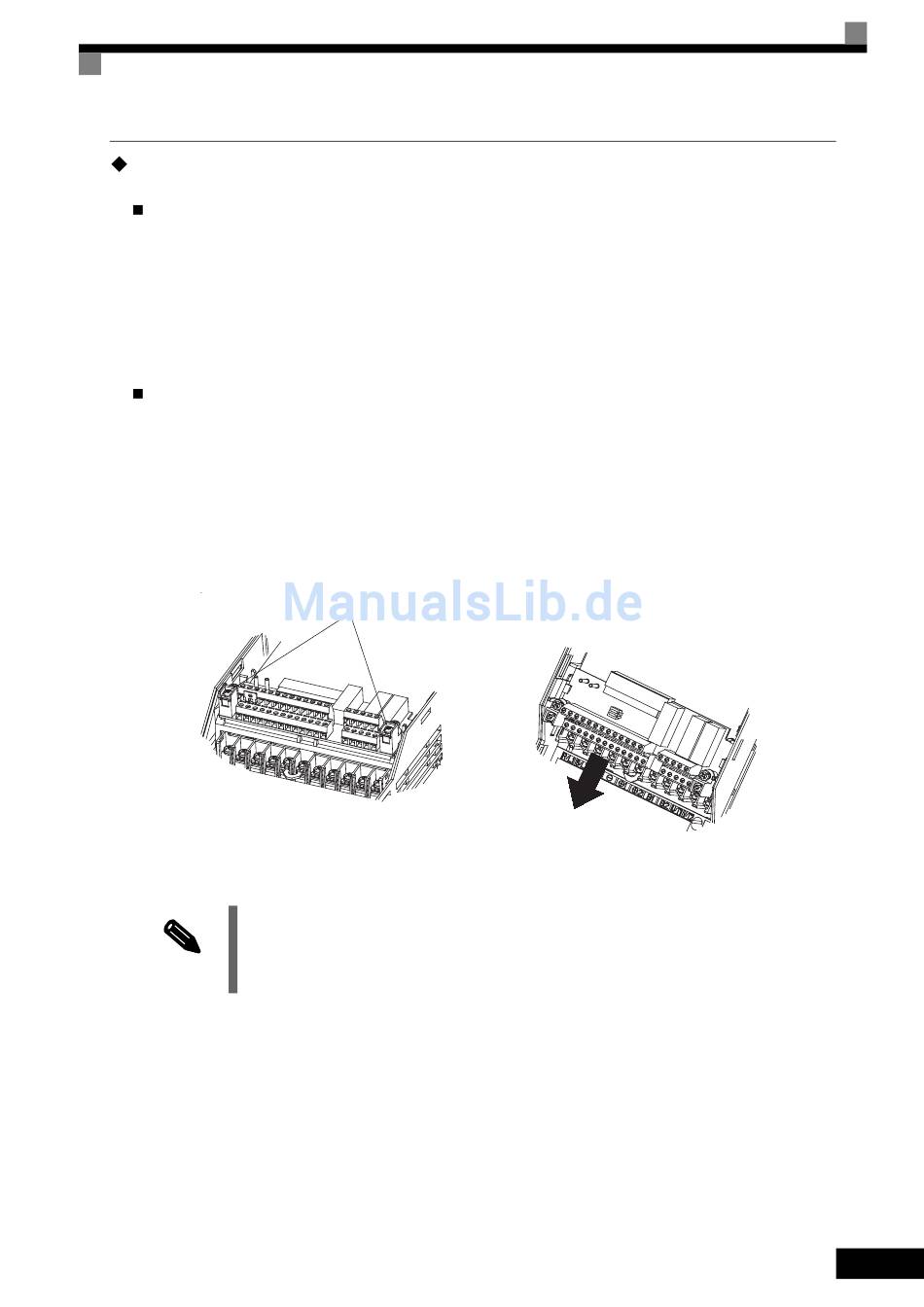

Abb. 8 3 Ausbauen der Steuerklemmleiste
Wartung und Inspektion
2
8-7
