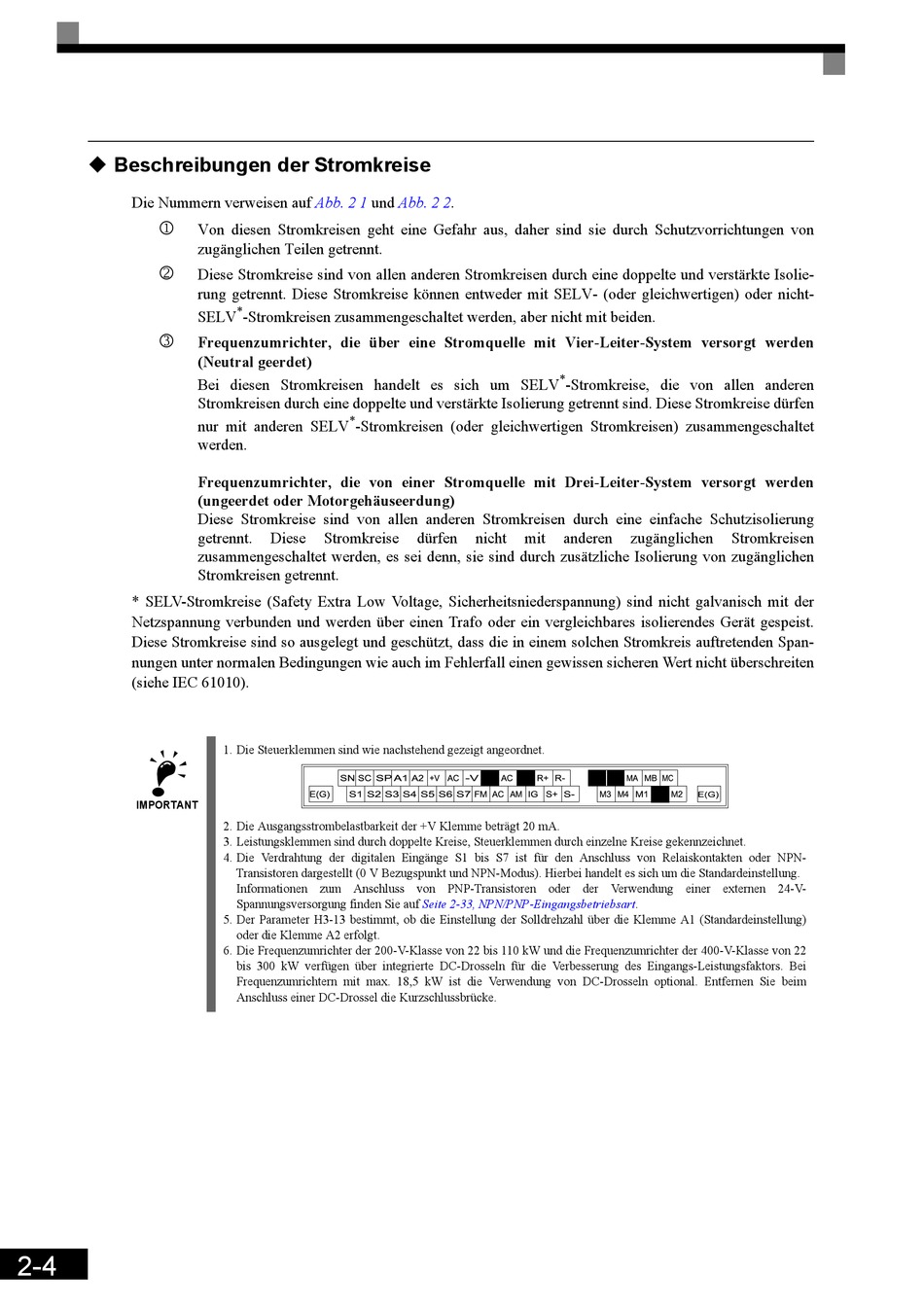

Beschreibungen der Stromkreise

Die Nummern verweisen auf
1
2
3
* SELV-Stromkreise (Safety Extra Low Voltage, Sicherheitsniederspannung) sind nicht galvanisch mit der
Netzspannung verbunden und werden über einen Trafo oder ein vergleichbares isolierendes Gerät gespeist.
Diese Stromkreise sind so ausgelegt und geschützt, dass die in einem solchen Stromkreis auftretenden Span-
nungen unter normalen Bedingungen wie auch im Fehlerfall einen gewissen sicheren Wert nicht überschreiten
(siehe IEC 61010).
IMPORTANT
2-4
Abb. 2 1 und
Von diesen Stromkreisen geht eine Gefahr aus, daher sind sie durch Schutzvorrichtungen von
zugänglichen Teilen getrennt.
Diese Stromkreise sind von allen anderen Stromkreisen durch eine doppelte und verstärkte Isolie-
rung getrennt. Diese Stromkreise können entweder mit SELV- (oder gleichwertigen) oder nicht-
*
SELV -Stromkreisen zusammengeschaltet werden, aber nicht mit beiden.
Frequenzumrichter, die über eine Stromquelle mit Vier-Leiter-System versorgt werden
(Neutral geerdet)
Bei diesen Stromkreisen handelt es sich um SELV
Stromkreisen durch eine doppelte und verstärkte Isolierung getrennt sind. Diese Stromkreise dürfen
*
nur mit anderen SELV -Stromkreisen (oder gleichwertigen Stromkreisen) zusammengeschaltet
werden.
Frequenzumrichter, die von einer Stromquelle mit Drei-Leiter-System versorgt werden
(ungeerdet oder Motorgehäuseerdung)
Diese Stromkreise sind von allen anderen Stromkreisen durch eine einfache Schutzisolierung
getrennt. Diese Stromkreise
zusammengeschaltet werden, es sei denn, sie sind durch zusätzliche Isolierung von zugänglichen
Stromkreisen getrennt.
1. Die Steuerklemmen sind wie nachstehend gezeigt angeordnet.
2. Die Ausgangsstrombelastbarkeit der +V Klemme beträgt 20 mA.
3. Leistungsklemmen sind durch doppelte Kreise, Steuerklemmen durch einzelne Kreise gekennzeichnet.
4. Die Verdrahtung der digitalen Eingänge S1 bis S7 ist für den Anschluss von Relaiskontakten oder NPN-
Transistoren dargestellt (0 V Bezugspunkt und NPN-Modus). Hierbei handelt es sich um die Standardeinstellung.
Informationen zum Anschluss von PNP-Transistoren oder der Verwendung einer externen 24-V-
Spannungsversorgung finden Sie auf
5. Der Parameter H3-13 bestimmt, ob die Einstellung der Solldrehzahl über die Klemme A1 (Standardeinstellung)
oder die Klemme A2 erfolgt.
6. Die Frequenzumrichter der 200-V-Klasse von 22 bis 110 kW und die Frequenzumrichter der 400-V-Klasse von 22
bis 300 kW verfügen über integrierte DC-Drosseln für die Verbesserung des Eingangs-Leistungsfaktors. Bei
Frequenzumrichtern mit max. 18,5 kW ist die Verwendung von DC-Drosseln optional. Entfernen Sie beim
Anschluss einer DC-Drossel die Kurzschlussbrücke.
Abb. 2 2.
*
-Stromkreise, die von allen anderen
dürfen nicht mit anderen
Seite 2-33, NPN/PNP-Eingangsbetriebsart.
zugänglichen Stromkreisen
