Verzögerung bis zum Stillstand
Bei Eingabe des STOPP-Befehls (bzw. wenn der START-Befehl auf AUS geschaltet wird) wird der Motor
innerhalb der eingestellten Verzögerungszeit (standardmäßig C1-02, Verzögerungszeit 1) bis zum Stillstand
verzögert.Fällt die Ausgangsfrequenz während der Verzögerung unter den in b2-01 eingestellten Wert, erfolgt
für die in b2-04 eingestellte Zeitdauer eine DC-Bremsung mit dem in b2-02 eingestellten Bremsstrom.
Informationen zur Einstellung der Verzögerungszeiten finden Sie auf
gungs- und

Auslaufen bis zum Stillstand

Bei Eingabe des STOPP-Befehls (bzw. wenn der START-Befehl auf AUS geschaltet wird) wird der Frequen-
zumrichterausgang ausgeschaltet, damit der Motor bis zum Stillstand auslaufen kann.
START-Befehl
Ausgangsfrequenz
NOTE

DC-Bremsung bis zum Stillstand

Nach Eingabe des STOPP-Befehls und Ablauf der der Mindest-Endstufensperrzeit (L2-03) erfolgt eine DC-
Bremsung des Motors. Der DC-Bremsstrom wird in Parameter b2-02 eingestellt. Die Dauer der DC-Brem-
sung hängt vom in b2-04 eingestellten Wert sowie der Ausgangsfrequenz zum Zeitpunkt der Eingabe des
STOPP-Befehls ab. Betrug die Ausgangsfrequenz mehr als 10 % der in E1-04 eingestellten maximalen Aus-
gangsfrequenz, wird die DC-Bremszeit verlängert (siehe nachstehende Abbildung).
START-Befehl
Ausgangsfrequenz
Mindest-Endstufen-
sperrzeit (L2-03)
NOTE
6-12
Verzögerungszeiten.
START-Befehl
Ausgangs- Verzögerung bis zum
frequenz Stillstand innerhalb der
aktiven Verzögerungszeit

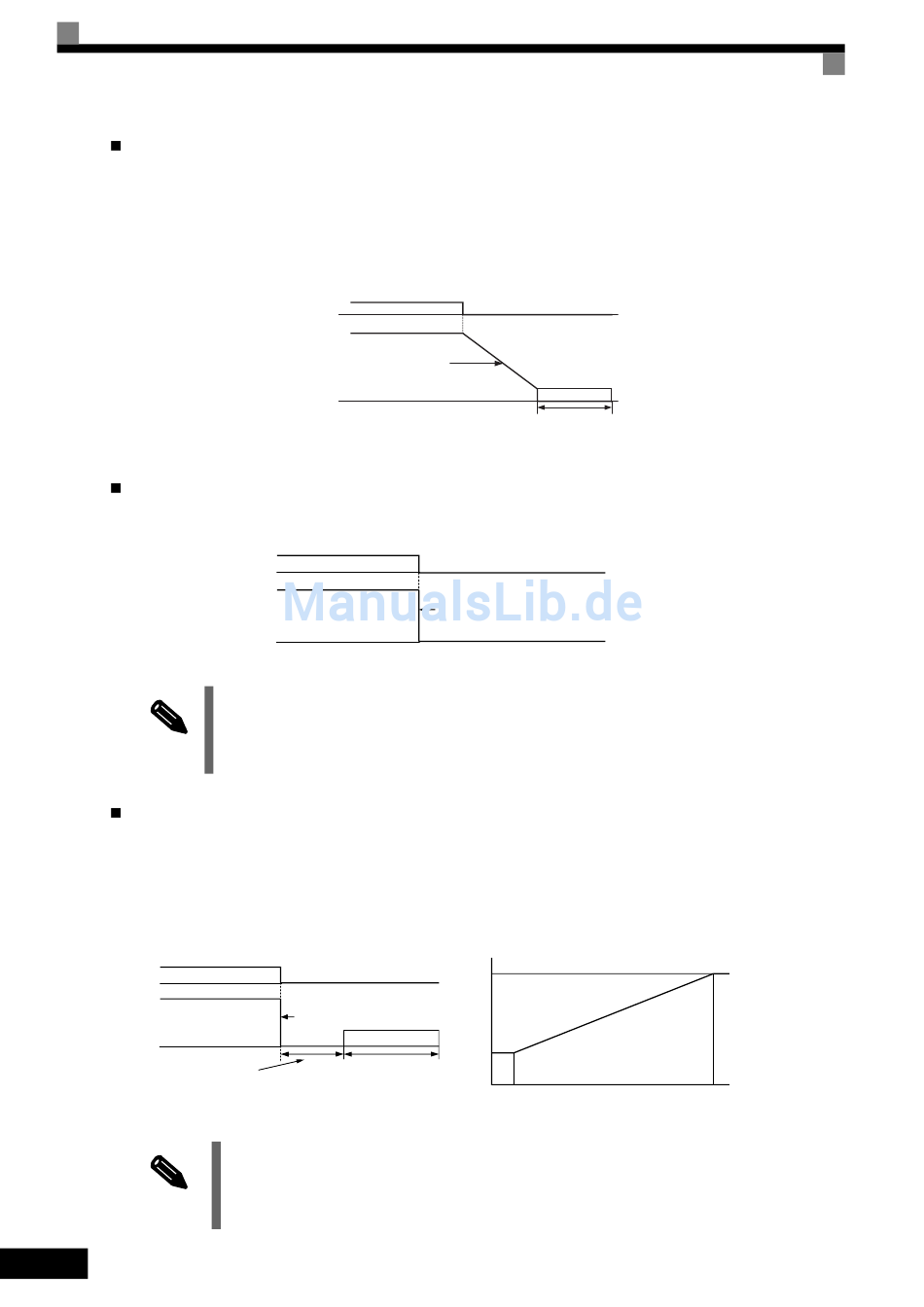

Abb. 6 14 Verzögerung bis zum Stillstand
EIN
Abb. 6 15 Auslaufen bis zum Stillstand
Nach Eingabe des STOPP-Befehls werden neu eingegebene START-Befehle bis zum Ablauf der
Mindest-Endstufensperrzeit (L2-03) ignoriert.
AUS
EIN
Ausschalten des
Frequenzumrichterausgangs
DC-Bremsung
DC-Bremszeit
Abb. 6 16 DC-Bremsung bis zum Stillstand
Tritt während des Anhaltens ein Überstromfehler (OC) auf, muss die Mindest-Endstufensperrzeit
(L2-03) auf einen höheren Wert gesetzt werden.
Seite 6-15, Einstellen der Beschleuni-
EIN AUS
DC-Bremsung
DC-Bremszeit beim Stopp (b2-04)
AUS
Ausschalten des Frequen-
zumrichterausgangs
DC-Bremszeit
b2-04 x 10
b2-04
10%
Ausgangsfrequenz
zum Zeitpunkt des
STOPP-Befehls
100 % (maximale Ausgangsfrequenz)
