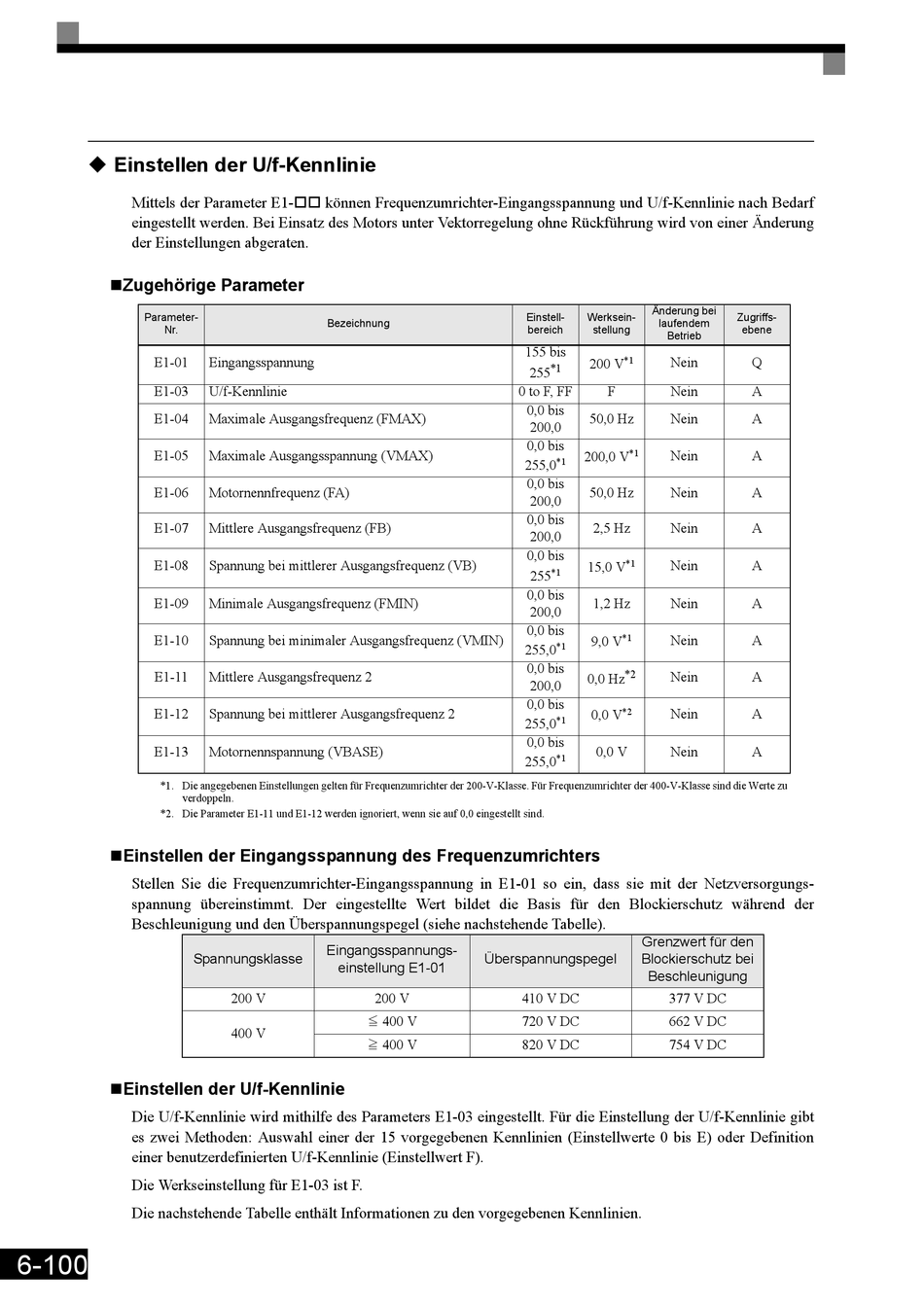

Einstellen der U/f-Kennlinie

Mittels der Parameter E1-
eingestellt werden. Bei Einsatz des Motors unter Vektorregelung ohne Rückführung wird von einer Änderung
der Einstellungen abgeraten.
Zugehörige Parameter
Parameter-
Nr.
E1-01
E1-03
E1-04
E1-05
E1-06
E1-07
E1-08
E1-09
E1-10
E1-11
E1-12
E1-13
*1. Die angegebenen Einstellungen gelten für Frequenzumrichter der 200-V-Klasse. Für Frequenzumrichter der 400-V-Klasse sind die Werte zu
verdoppeln.
*2. Die Parameter E1-11 und E1-12 werden ignoriert, wenn sie auf 0,0 eingestellt sind.

Einstellen der Eingangsspannung des Frequenzumrichters

Stellen Sie die Frequenzumrichter-Eingangsspannung in E1-01 so ein, dass sie mit der Netzversorgungs-
spannung übereinstimmt. Der eingestellte Wert bildet die Basis für den Blockierschutz während der
Beschleunigung und den Überspannungspegel (siehe nachstehende Tabelle).
Einstellen der U/f-Kennlinie
Die U/f-Kennlinie wird mithilfe des Parameters E1-03 eingestellt. Für die Einstellung der U/f-Kennlinie gibt
es zwei Methoden: Auswahl einer der 15 vorgegebenen Kennlinien (Einstellwerte 0 bis E) oder Definition
einer benutzerdefinierten U/f-Kennlinie (Einstellwert F).
Die Werkseinstellung für E1-03 ist F.
Die nachstehende Tabelle enthält Informationen zu den vorgegebenen Kennlinien.
