2. Ausfallzeit länger als die Mindest-Endstufensperrzeit (L2-03)
Netzspannung
Ausgangsfrequenz
Ausgangsstrom

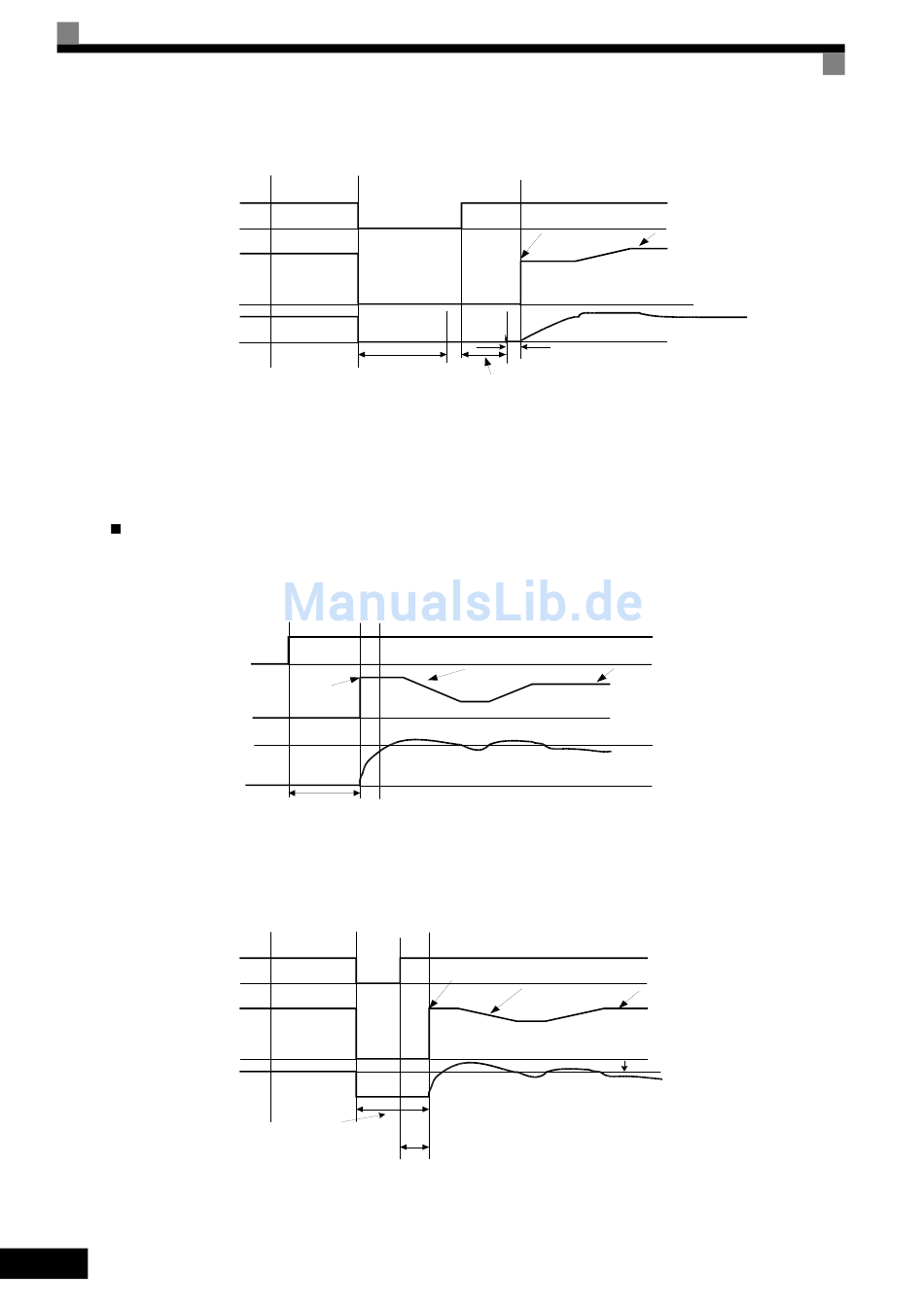

Abb. 6 34 Drehzahlbestimmung nach Netzausfall (Drehzahlberechnung, Netzausfall länger als die in L2-03
Beispiele für die Stromerkennung
Drehzahlbestimmung beim Start
Nachstehend finden Sie ein Zeitdiagramm für die Drehzahlbestimmung (Stromerkennung) beim Start.
START-Befehl
Ausgangsfrequenz
Ausgangsstrom
Drehzahlbestimmung nach kurzzeitigem Netzausfall
1. Ausfallzeit kürzer als die Mindest-Endstufensperrzeit
Netzspannung
Ausgangsfrequenz
Ausgangsstrom
Abb. 6 36 Drehzahlbestimmung nach Netzausfall (Stromerkennung, Netzausfall kürzer als die in L2-03 eingestellte Zeit)
6-42
EIN
Mindest-Endstufensperrzeit
(L2-03)
Hinweis: Wenn die Frequenz unmittelbar vor dem Netzausfall niedrig war oder die Netzausfallzeit lang ist,
kann der Ablauf derselbe sein wie bei der Drehzahlbestimmung in Fall 1.
AUS
EIN
Maximale
Ausgangsfrequenz oder
eingestellte Frequenz
Mindest-Endstufensperrzeit*
(L2-03)
Abb. 6 35 Drehzahlbestimmung beim Start (Stromerkennung)
AUS
EIN
Mindest-Endstufensperrzeit (L2-03) *1
Start bei bestimmter Drehzahl
AUS
10 ms
Wartezeit der
Drehzahlbestimmung (b3-05)
eingestellte Zeit)
In b3-03 eingestellte Verzögerungszeit
* Über b3-05 (Wartezeit der Drehzahlbestimmung)
eingestellter unterer Grenzwert.
Ausgangsfrequenz vor Netzausfall
In b3-03 eingestellte
Verzögerungszeit
Betriebsstrom bei der Drehzahlbestimmung
*1 Die Endstufensperrzeit kann durch die Ausgangsfrequenz
unmittelbar vor der Endstufensperre verringert werden.
*2 Nach der Wiederherstellung der Netzspannung wartet der
Frequenzumrichter mindestens die in b3-05 (Wartezeit der
*2
Drehzahlbestimmung) eingestellte Zeit.
Eingestellter
Frequenzsollwert
Eingestellter
Frequenzsollwert
b3-02
Eingestellter
Frequenzsollwert
b3-02
