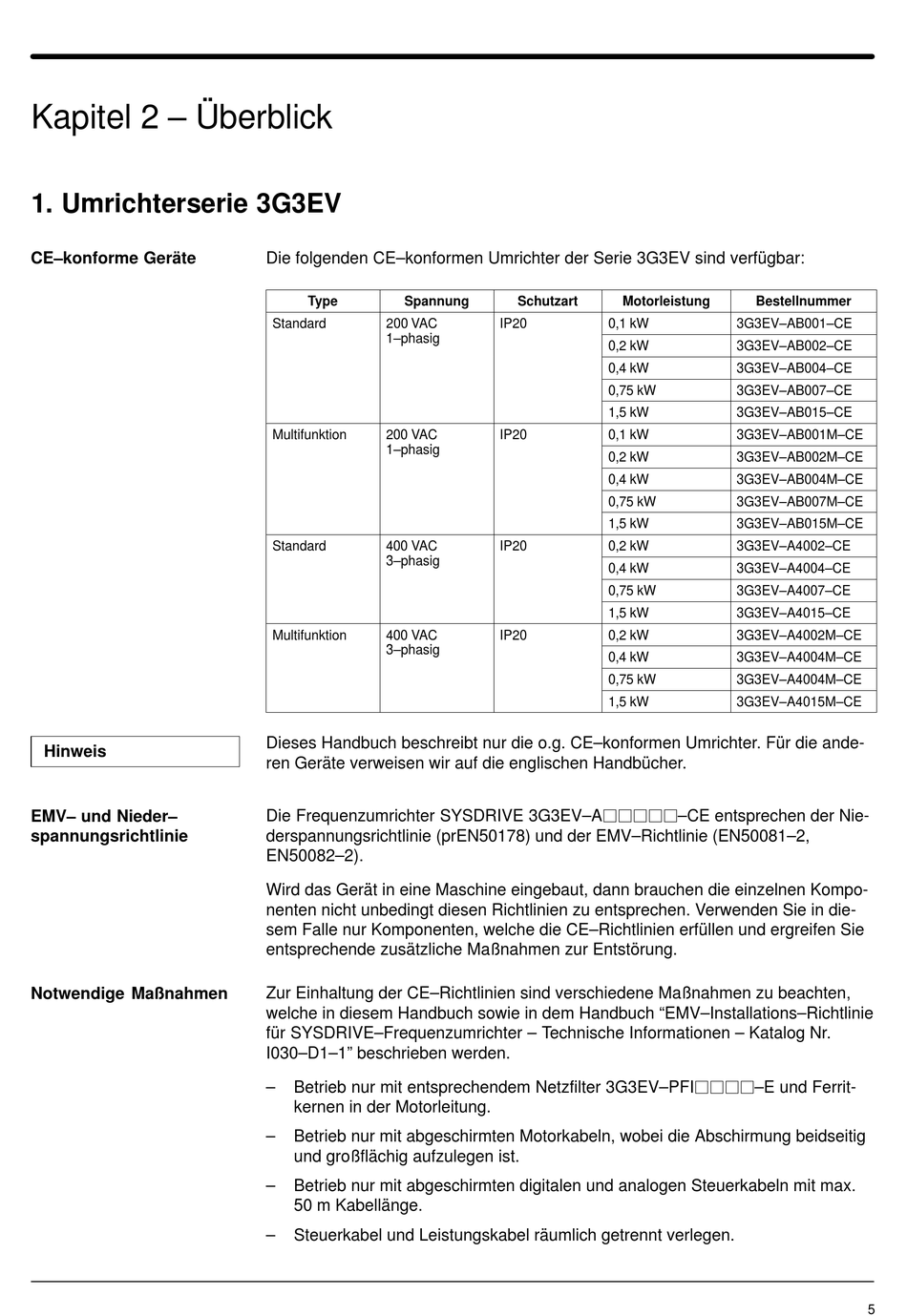

Kapitel 2 – Überblick

1. Umrichterserie 3G3EV

CE–konforme Geräte
Hinweis
EMV– und Nieder–
spannungsrichtlinie
Notwendige Maßnahmen
Die folgenden CE–konformen Umrichter der Serie 3G3EV sind verfügbar:
Type Spannung
Standard 200 VAC
1 1–phasig h i
Multifunktion 200 VAC
1 1–phasig h i
Standard 400 VAC
3 3–phasig h i
Multifunktion 400 VAC
3–phasig 3 h i
Dieses Handbuch beschreibt nur die o.g. CE–konformen Umrichter. Für die ande-
ren Geräte verweisen wir auf die englischen Handbücher.
Die Frequenzumrichter SYSDRIVE 3G3EV–Ajjjjj–CE entsprechen der Nie-
derspannungsrichtlinie (prEN50178) und der EMV–Richtlinie (EN50081–2,
EN50082–2).
Wird das Gerät in eine Maschine eingebaut, dann brauchen die einzelnen Kompo-
nenten nicht unbedingt diesen Richtlinien zu entsprechen. Verwenden Sie in die-
sem Falle nur Komponenten, welche die CE–Richtlinien erfüllen und ergreifen Sie
entsprechende zusätzliche Maßnahmen zur Entstörung.
Zur Einhaltung der CE–Richtlinien sind verschiedene Maßnahmen zu beachten,
welche in diesem Handbuch sowie in dem Handbuch "EMV–Installations–Richtlinie
für SYSDRIVE–Frequenzumrichter – Technische Informationen – Katalog Nr.
I030–D1–1" beschrieben werden.
– Betrieb nur mit entsprechendem Netzfilter 3G3EV–PFIjjjj–E und Ferrit-
kernen in der Motorleitung.
– Betrieb nur mit abgeschirmten Motorkabeln, wobei die Abschirmung beidseitig
und großflächig aufzulegen ist.
– Betrieb nur mit abgeschirmten digitalen und analogen Steuerkabeln mit max.
50 m Kabellänge.
– Steuerkabel und Leistungskabel räumlich getrennt verlegen.
Schutzart Motorleistung
IP20 0,1 kW
0,2 kW
0,4 kW
0,75 kW
1,5 kW
IP20 0,1 kW
0,2 kW
0,4 kW
0,75 kW
1,5 kW
IP20 0,2 kW
0,4 kW
0,75 kW
1,5 kW
IP20 0,2 kW
0,4 kW
0,75 kW
1,5 kW
Bestellnummer
3G3EV–AB001–CE
3G3EV–AB002–CE
3G3EV–AB004–CE
3G3EV–AB007–CE
3G3EV–AB015–CE
3G3EV–AB001M–CE
3G3EV–AB002M–CE
3G3EV–AB004M–CE
3G3EV–AB007M–CE
3G3EV–AB015M–CE
3G3EV–A4002–CE
3G3EV–A4004–CE
3G3EV–A4007–CE
3G3EV–A4015–CE
3G3EV–A4002M–CE
3G3EV–A4004M–CE
3G3EV–A4004M–CE
3G3EV–A4015M–CE
