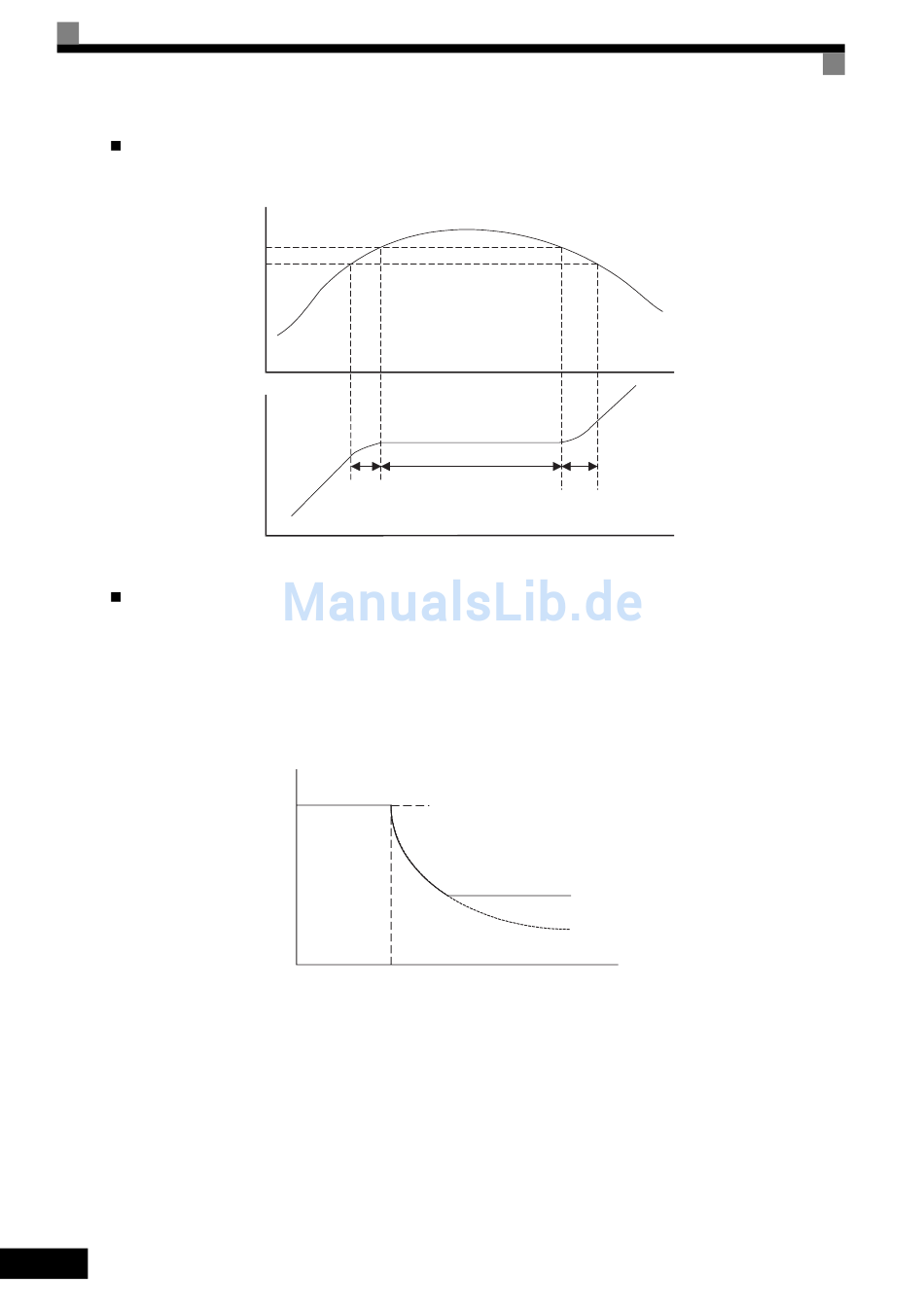

Zeitablaufdiagramm
Die nachstehende Abbildung zeigt die den Verlauf der Ausgangsfrequenz, wenn L3-01 auf 1 gesetzt ist.
Abb. 6 20 Zeitablaufdiagramm bei Anwendung des Blockierschutzes bei Beschleunigung
Hinweise zur Einstellung
Wenn die Motorleistung im Vergleich zur Leistung des Frequenzumrichters klein ist oder der Motor bei
•
Betrieb mit den Werkseinstellungen blockiert, so reduzieren Sie den Blockierschutz-Strompegel (L3-02).
Bei Verwendung des Motors im konstanten Feldschwächungsbereich wird L3-02 automatisch auf 50 %
•
des Frequenzumrichternennstroms reduziert, um ein Blockieren zu verhindern.
Stellen Sie die Parameter als Prozentsatz des Frequenzumrichternennstroms (= 100 %) ein.
•
6-18
Ausgangsstrom
Strompegel für den
Blockierschutz bei
Beschleunigung
L3-02
85 % von
L3-02
Ausgangsfrequenz
*1
*1 Die Beschleunigungsrate wird verringert.
*2 Die Beschleunigungphase wird zur Verringerung des Ausgangsstroms gestoppt
*3 Wiederaufnahme der Beschleunigung
Grenzwert für den Blockierschutz
bei Beschleunigung
E1-06
Nennfrequenz (FA)
Abb. 6 21 Grenzwert und Strompegel für den Blockierschutz bei Beschleunigung
*2
*3
L3-02
50 % des Frequenz-
umrichternenn-
stroms
Ausgangsfrequenz
Zeit
Zeit
