Bezeichnung der Komponenten
Frequenzumrichter mit bis zu 18,5 kW
Abb. 1 4

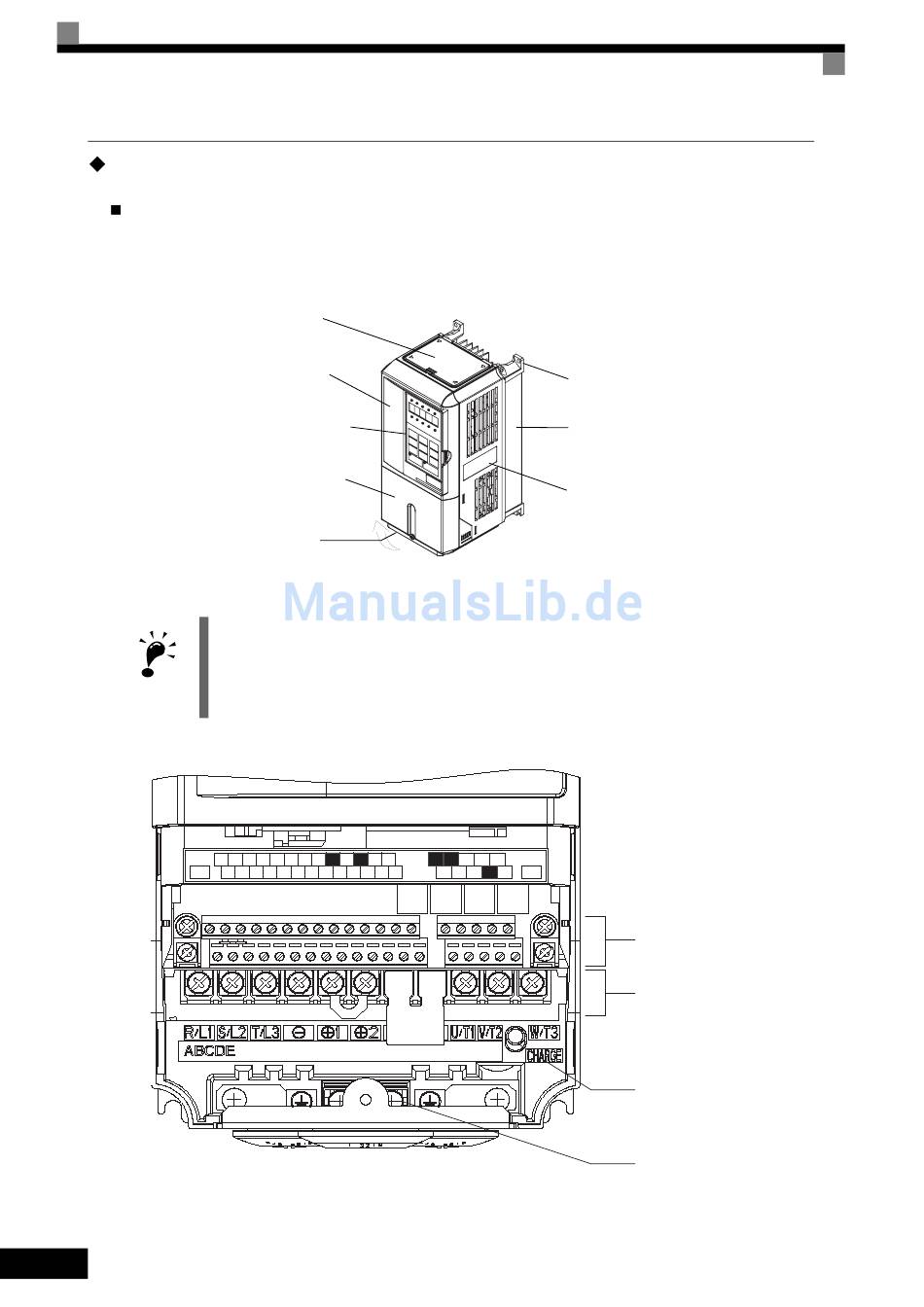

zeigt das äußere Erscheinungsbild und die Bezeichnungen der Komponenten des Frequenzumrich-
ters,
Abb. 1 5
Untere Schutzabdeckung
IMPORTANT
1-6
die Anordnung der Klemmen.
Obere Abdeckung
Frontabdeckung
Digitale Bedienkonsole
Klemmenabdeckung
Abb. 1 4 Produktansicht des NEMA 1-Frequenzumrichters (bis 18,5 kW)
Die obere Abdeckung schützt gegen Fremdkörper (Schrauben, Bohrspäne usw.), die während der Installa-
tion des Frequenzumrichters in den Schaltschrank in den Frequenzumrichter eindringen können.
Nach Abschluss der Installation muss die Abdeckung vom Frequenzumrichter abgenommen werden.
SN
SC
SP
A1
A2
+V
AC
-V
MP
AC
RP
E(G)
S1
S2
S3
S4
S5
S6
S7
FM
AC
AM
IG
Abb. 1 5 Klemmenanordnung (Frequenzumrichter bis 18,5 kW)
R+
R-
M5
M6
MA
MB
MC
S+
S-
M3
M4
M1
M2
E(G)
NOT USED
Befestigungsbohrung
Druckgussgehäuse
Typenschild
Steuerklemmen
Leistungsklemmen
Ladungsanzeige
Erdungsklemme
