Notfallaufhebung
Die Funktion „Notfallaufhebung" dient als Rauchabzugsfunktion. Sie bewirkt einen Betrieb des Motors mit
der voreingestellten Notfallaufhebungsdrehzahl oder dem AUTO-Frequenzsollwert im Vorwärts- oder Rück-
wärtsbetrieb. Die nachstehende Abbildung zeigt ein entsprechendes Ablaufdiagramm.
Drehzahlsollwert**
Ausgangsfrequenz
* Betriebsfreigabe (H1-xx=6A) oder Bypass (H1-xx=70)
** b1-14 oder AUTO-Frequenzsollwert, je nach Einstellung von b1-15
Zugehörige Parameter
Parameter-
Nr.
b1-14
b1-15
Multifunktionsdigitaleingänge (H1-01 bis H1-05)
Einstellwert
81
82
Wichtige Hinweise
Ist gleichzeitig ein Multifunktionsdigitaleingang für den Notfall-Drehzahlbetrieb vorwärts und ein anderer
•
Multifunktionsdigitaleingang für den Notfall-Drehzahlbetrieb rückwärts programmiert, wird ein OPE3-
Alarm ausgelöst.
Für die Dauer des Notfall-Drehzahlbetriebes zeigt die digitale Bedienkonsole den OVRD-Alarm an.
•
6-108
Betriebsfreigabe*
Notfall-
Drehzahlbetrieb
START-Befehl
Notfall-

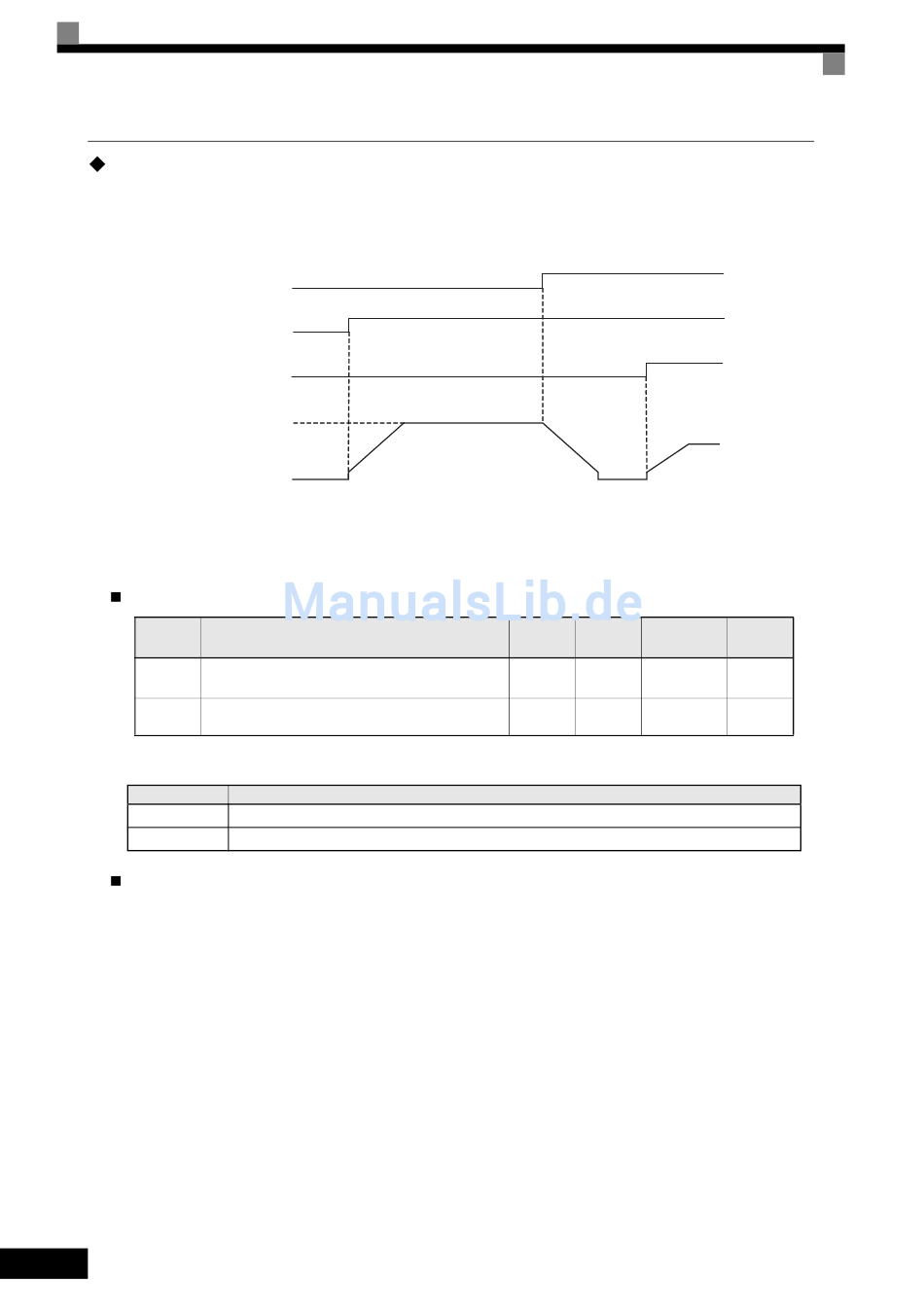

Abb. 6 65 Ablaufdiagramm für die Funktion „Notfallaufhebung"
Bezeichnung
Drehzahl Notbetrieb
Sollwertquelle Notbetrieb
Notfall-Drehzahlbetrieb vorwärts (EIN: Notfall-Drehzahlbetrieb in Vorwärtsrichtung)
Notfall-Drehzahlbetrieb rückwärts (EIN: Notfall-Drehzahlbetrieb in Rückwärtsrichtung)
Änderung bei
Einstell-
Werksein-
laufendem
bereich
stellung
0 bis
0,00 Hz
200,00
0 oder 1
0
Funktion
Zugriffs-
ebene
Betrieb
Nein
A
Nein
A
