Beispiele für die Drehzahlberechnung
Drehzahlbestimmung beim Start

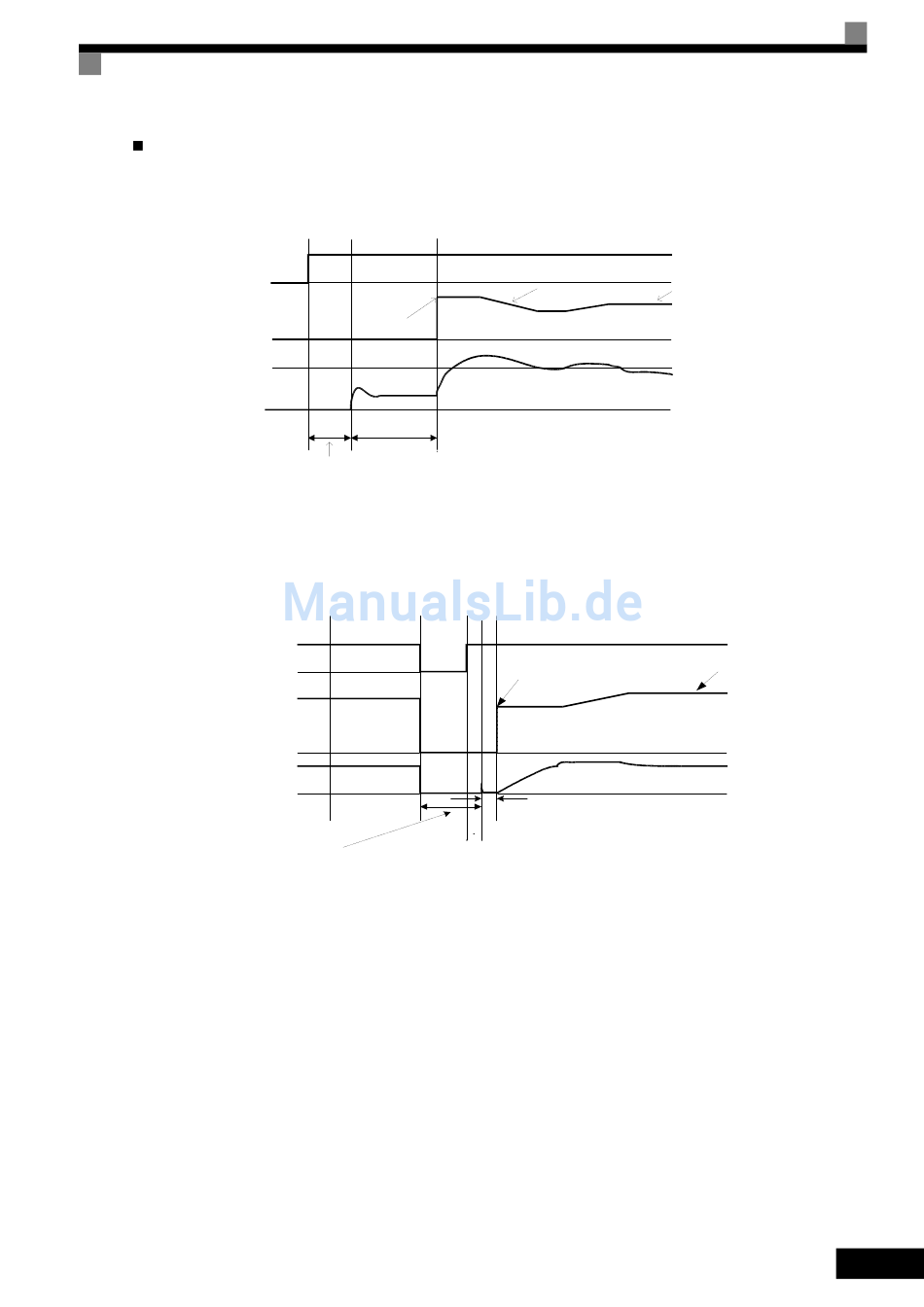

Nachstehend finden Sie eine Zeitdiagramm für die Drehzahlbestimmung (Drehzahlberechnung) beim Start.
AUS
START-Befehl
Ausgangsfrequenz
Ausgangsstrom
Mindest-Endstufensperrzeit (L2-03) x 0,7*
Hinweis: Wird bei Verwendung des Stoppverfahrens „Auslaufen bis zum Stillstand" der START-Befehl kurze Zeit nach
dem Stoppen gegeben, kann der Ablauf derselbe sein wie bei der Drehzahlbestimmung in Fall 2.
Abb. 6 32 Drehzahlbestimmung beim Start (berechnete Drehzahl)

Drehzahlbestimmung nach kurzzeitigem Netzausfall

1. Ausfallzeit kürzer als die Mindest-Endstufensperrzeit (L2-03)
Netzspannung
Ausgangsfrequenz
Ausgangsstrom
Mindest-Endstufensperrzeit (L2-03) x 0,75 *1
Abb. 6 33 Drehzahlbestimmung nach kurzzeitigem Netzausfall (Drehzahlberechnung, Netzausfall kürzer als die in
EIN
In b3-03 eingestellte Verzögerungszeit
Start bei
berechneter
Drehzahl
0,7 bis 1,0 s *Über b3-05 (Wartezeit der Drehzahlbestimmung)
eingestellter unterer Grenzwert
AUS
EIN
Start bei bestimmter
Drehzahl
*1.Nach der Wiederherstellung der Netzspannung wartet der
Frequenzumrichter mindestens die in b3-05 (Wartezeit der
Drehzahlbestimmung) eingestellte Zeit.
L2-03 eingestellte Zeit)
Automatischer Neustart/Wiederanlauf
Eingestellter
Frequenzsollwert
b3-02
10 ms
Eingestellter
Frequenzsollwert
