Diagnosen/Fehler; Abbildung 23: Anzeige Von Diagnose- Und Fehlermeldungen; Tabelle 22: Anzeige Von Diagnose- Und Fehlermeldungen - WAGO I/O-SYSTEM 750 Handbuch

52 Konfigurieren und Parametrieren
9.1.1.2.3.2

Diagnosen/Fehler

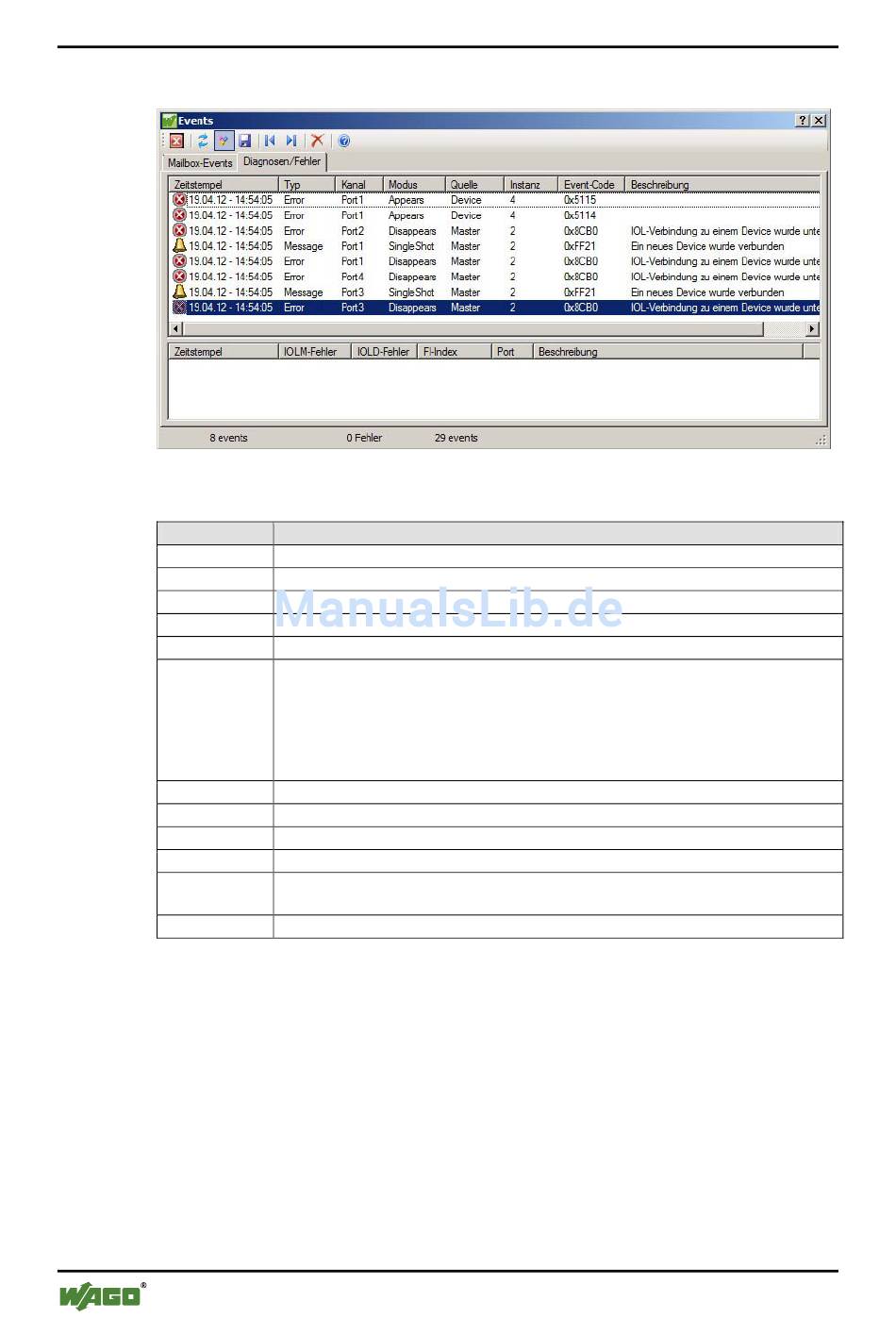

Abbildung 23: Anzeige von Diagnose- und Fehlermeldungen

Tabelle 22: Anzeige von Diagnose- und Fehlermeldungen

Option
Zeitstempel
Typ
Kanal
Modus
Quelle
Instanz
Event-Code
Beschreibung Beschreibung der Diagnosemeldung bzw. des Events
IOLM-Fehler IOL-Master-Fehlercode (siehe Kapitel „Fehlermeldungen" )
IOLD-Fehler
FI-Index
Port
Diagnose- und Fehlermeldungen werden zusätzlich im unteren Fensterbereich auf
den Konfigurationsseiten angezeigt.
