- Seite 1 WAGO I/O System 750/753 Controller PFC300; 2 x ETHERNET, RS-485 750-8302 Produkthandbuch Gültig für FW-Version 04.06.xx(28) 3130953995 | 3 | de | 2024-12-16 12:40 /WAGO/...
- Seite 2 Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. 3130953995 | 3 | de | 2024-12-16 12:40 | Gültig für FW-Version 04.06.xx(28) Produkthandbuch | PFC300; 2ETH RS485...
-
Seite 3: Inhaltsverzeichnis
7 Service ........................ 25 Speicherkarte einfügen und entfernen ............. 25 8 Anhang ........................ 26 Technische Daten, Zulassungen, Richtlinien und Normen....... 26 8.1.1 Datenblatt 750-8302................ 27 3130953995 | 3 | de | 2024-12-16 12:40 | Gültig für FW-Version 04.06.xx(28) Produkthandbuch | PFC300; 2ETH RS485... -
Seite 4: Bestimmungen
Kenntnis aller mitgeltenden Dokumen- te ist Voraussetzung für die bestimmungsgemäße Verwendung. Alle Dokumente und In- formationen finden Sie auf den Produktdetailseiten. Mitgeltende Dokumente & Systemhandbuch I/O System 750/753 • Bestimmungen • Sicherheit • Planung • Transport und Lagerung •... -
Seite 5: Überblick

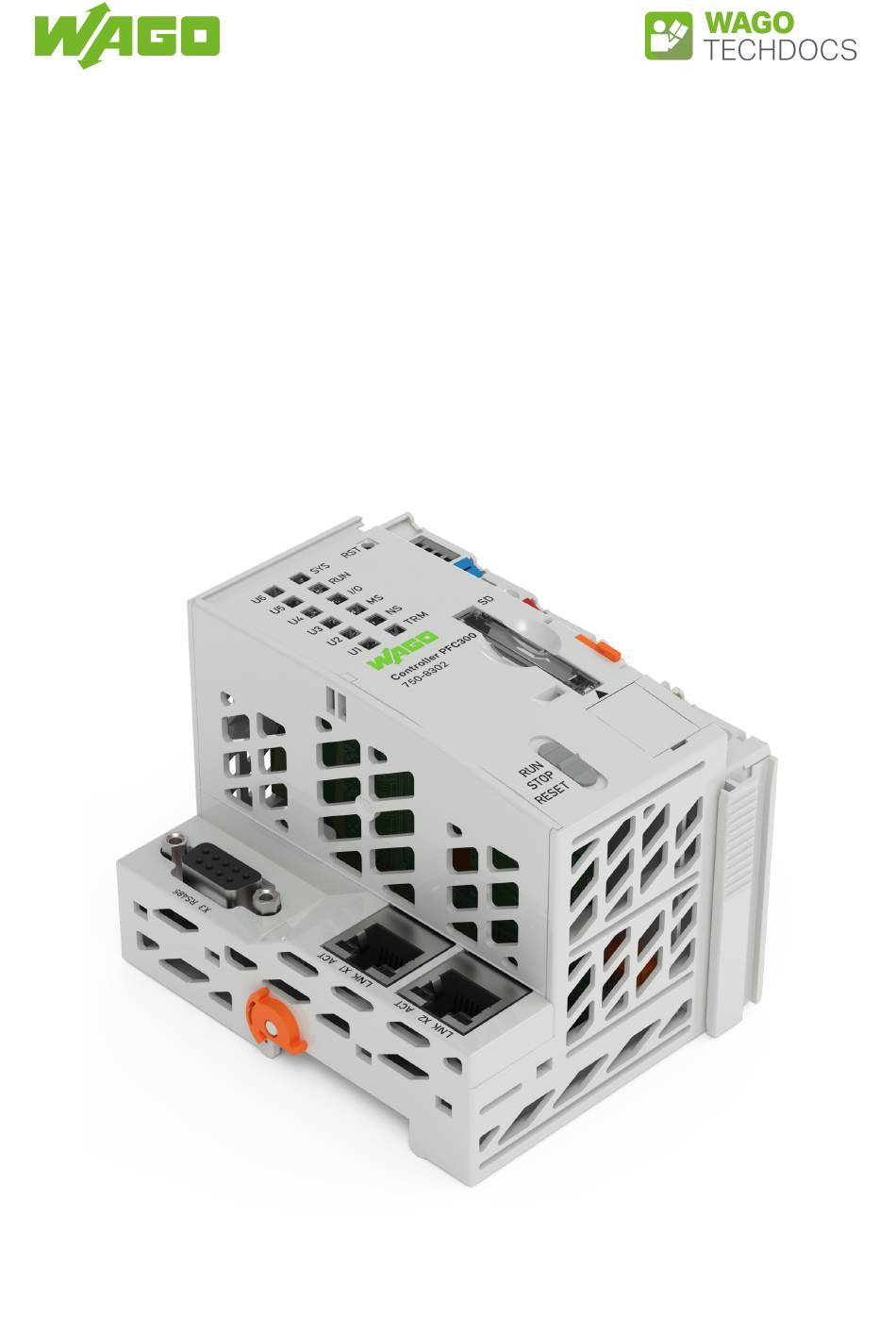

Überblick 750-8302 2 Überblick Der Controller PFC300 ist eine kompakte Steuerung an dem modularen WAGO I/O Sys- tem. Neben den Netzwerk- und Feldbus-Schnittstellen unterstützt er digitale und analoge Module sowie Sondermodule der Serien 750/753. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung in Linientopologie. Ein integrierter Webserver stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen... -
Seite 6: Eigenschaften
— — STOP RESET Abbildung 1: Ansicht LED-Anzeigen – System/Feldbus 8 LED-Anzeigen System/Feldbus [} 10] Steckplatz für Mini-WSB (optional) & Systemhandbuch I/O System 750/753 Reset-Taster (hinter Bohrung) 8 Reset-Taster [} 12] LED-Anzeigen – Versorgung 8 LED-Anzeigen Versorgung [} 10] Datenkontakte & Systemhandbuch I/O System 750/753 ® CAGE CLAMP -Anschlüsse für Spannungsver-... -
Seite 7: Anschlüsse
Eigenschaften 750-8302 3.2 Anschlüsse 3.2.1 Versorgung Abbildung 2: Verdrahtungsebene Anschluss Bezeichnung Beschreibung 24 V Systemversorgungsspannung +24 V Feldversorgungsspannung U − Feldversorgungsspannung 0 V Erde Feldversorgungsspannung Erde 0 V Systemversorgungsspannung 0 V Feldversorgungsspannung U − Feldversorgungsspannung 0 V Erde Feldversorgungsspannung Erde 3.2.2 Netzwerkschnittstellen Die Netzwerkschnittstellen "X1" und "X2" sind als RJ45-Buchsen ausgeführt. -
Seite 8: Service-Schnittstelle
Eigenschaften 750-8302 Kontakt Signal Beschreibung D4− 3.2.3 Service-Schnittstelle Die Service-Schnittstelle ist als USB-C-Schnittstelle ausgeführt und befindet sich hinter einer Abdeckklappe. Abbildung 4: USB-Service-Schnittstelle 3.2.4 Kommunikationsschnittstelle Die Kommunikationsschnittstelle ist als 9-polige SUB-D-Buchse ausgeführt. Abbildung 5: Kommunikationsschnittstelle Tabelle 1: Pinbelegung Kommunikationsschnitstelle Kontakt RS-485 Signal Beschreibung... -
Seite 9: Leistungskontakte/Feldversorgung
Eigenschaften 750-8302 FB_5 V 1210 Ω/620 Ω 120 Ω 1210 Ω/620 Ω FB_GND Abbildung 6: Kommunikationsschnittstelle, Busabschluss und Bias-Netzwerk 3.3 Leistungskontakte/Feldversorgung Die selbstreinigenden Leistungskontakte sind an der Gehäuseseite als Federkontakte ausgeführt. Über diese Kontakte wird die Feldversorgungsspannung an nachfolgende I/O-Module weitergeleitet. -
Seite 10: Anzeigeelemente
Rot/Grün/Orange/ Modulstatus Rot/Grün/Orange/ Ohne Funktion Rot/Grün/Orange/ Terminierung der Kommunikationsschnittstelle U6 ... U1 Rot/Grün/Orange/ Anwender-LED, programmierbar über Funktionsbausteine der WAGO-Bibliotheken zur Ansteuerung der LEDs 3130953995 | 3 | de | 2024-12-16 12:40 | Gültig für FW-Version 04.06.xx(28) Produkthandbuch | PFC300; 2ETH RS485... -
Seite 11: Led-Anzeigen Netzwerkanschlüsse
Eigenschaften 750-8302 Die Bedeutung der angezeigten Zustände ist unter 8 Diagnose über LED-Anzeigen System/Feldbus [} 20] beschrieben. 3.5.3 LED-Anzeigen Netzwerkanschlüsse Abbildung 11: LED-Anzeigen Netzwerkanschlüsse Bezeichnung Farbe Beschreibung Grün/Aus ETHERNET-Datenaustausch Gelb/Aus ETHERNET-Verbindungsstatus 8 Diagnose über LED-Anzeigen Die Bedeutung der angezeigten Zustände ist unter Netzwerkanschlüsse [} 23] beschrieben. -
Seite 12: Reset-Taster
Eigenschaften 750-8302 Tabelle 2: Betriebsartenschalter Pos. Betätigung Funktion Rastend Normalbetrieb CODESYS V3-Applikationen laufen. STOP Rastend Stop Alle CODESYS V3-Applikationen sind gestoppt. RESET Tastend Warmstart-Reset oder Kaltstart-Reset (Abhängig von der Betätigungsdauer) In Verbindung mit dem Reset-Taster können weitere Funktionen ausgelöst werden. 3.6.2 Reset-Taster Abbildung 14: Reset-Taster... -
Seite 13: Funktionen
Funktionen 750-8302 4 Funktionen 4.1 Funktionsübersicht Systemfunktionen • Produkt- und Systemstatus • Echtzeituhr • Datensicherung • Speicherkartenfunktion • Laufzeitumgebung CODESYS V3 Hardwarefunktionen • Betriebsartenschalter/Reset-Taster • Kommunikationsschnittstelle • Service-Schnittstelle Konfigurationsfunktionen • Web-based Management (WBM) Netzwerkfunktionen • Netzwerkkonfiguration • Netzwerksicherheit • Netzwerkdienste... - Seite 14 Funktionen 750-8302 Registerkarte Navigation WBM-Seitentitel Benutzer WAGO Licenses WAGO Software License Agreement user Open Source Licenses Open Source Licenses user WBM Licenses WBM Third Party License Information user Trademarks Information Trademarks Information WBM Version WBM Version Info user Configuration PLC Runtime...
- Seite 15 Certificates Certificates admin Boot Mode Boot mode configuration admin Security Settings admin Integrity Advanced Intrusion Detection Environment admin (AIDE) WAGO Device Access WAGO Device Access admin Diagnostic Log Message Log Message Viewer user Download Download admin Network Capture Network Capture admin 3130953995 | 3 | de | 2024-12-16 12:40 | Gültig für FW-Version 04.06.xx(28)
-
Seite 16: Planung
Planung 750-8302 5 Planung In diesem Abschnitt werden Informationen bereitgestellt, die helfen sollen, die Verwen- dung des Produkts in einem Busknoten zu planen. 5.1 Anforderungen an Beschaltung und Zubehör 5.1.1 Überstromschutz Der Controller hat keinen internen Überstromschutz. Für jede Einspeisung des Controllers muss extern ein geeigneter Überstromschutz reali- siert werden, z. B. -
Seite 17: Verwendung Der Kommunikationsschnittstelle
Planung 750-8302 Zwei getrennte Netzwerke mit einer eigenen IP-Adresse für jede Schnittstelle Abbildung 17: 2 Bridges mit 1/1 Ports Tabelle 6: Zuordnung der MAC-IDs und IP-Adressen für 2 Bridges mit 1/1 Ports Bridge MAC-ID IP-Adr. Port MAC-ID Port MAC-ID 5.1.3 Verwendung der Kommunikationsschnittstelle... -
Seite 18: Verwendung Der Speicherkarte
(siehe [} 18]). Setzen Sie ausschließlich die von WAGO erhältlichen und empfohlenen Speicherkarten ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz in diesem Gerät spezifiziert sind. Die Kompatibilität zu anderen im Handel erhältlichen Speicherkarten kann nicht gewährleistet werden. -
Seite 19: Codesys V3 Kompatibilität
Planung 750-8302 5.2 CODESYS V3 Kompatibilität Tabelle 8: Kompatibilitätsübersicht Gerätebeschreibung Firmware Compiler Visualisierungsprofil 6.3.1.xx 04.06.xx (28) 3.5.19.7 CODESYS Visualization 4.6.0.0 *) Anmerkungen zu Firmwareversionen: • Nicht jede neue Firmware enthält eine neue Version der Laufzeitumgebung/Runtime, weshalb Compiler-Version und Visualisierungsprofil ggf. unverändert bleiben. -
Seite 20: Diagnose
Diagnose 750-8302 6 Diagnose 6.1 Diagnose über Anzeigeelemente 6.1.1 Diagnose über LED-Anzeigen Versorgung Abbildung 19: LED-Anzeigen Versorgung Die LED „A“ (Systemversorgung) zeigt folgende Diagnosen an: Tabelle 9: Diagnose LED Systemversorgung Status Bedeutung Abhilfe Grün 24V-Systemversorgungsspannung vorhanden Keine 24V-Systemversorgungs- 1. Schalten Sie die Versorgungs- spannung vorhanden spannung ein. -
Seite 21: Tabelle 12 Diagnose Led „Run
Diagnose 750-8302 Status Bedeutung Abhilfe Orange Gerät befindet sich im Anlauf/Boot- Vorgang und der RST-Taster ist nicht gedrückt Orange blinkend „Fix IP Address“-Modus, temporäre 1. Verbinden Sie sich über die Einstellung bis zum nächsten Neu- Standardadresse (192.168.1.17) start mit dem Gerät. -
Seite 22: Tabelle 13 Diagnose Led „I/O
IDE neu. 2. Kann die Applikation nicht gest- artet werden, starten Sie den Controller neu. 3. Tritt der Fehler wieder auf, wen- den Sie sich an den WAGO Sup- port. Orange/grün blinkend Auslastung oberhalb des Schwell- • Versuchen Sie, das System zu... -
Seite 23: Diagnose Über Led-Anzeigen Netzwerkanschlüsse
Diagnose 750-8302 Status Bedeutung Abhilfe Rot blinkend (Blinksequenz) Es liegt ein Lokalbusfehler vor. Die Bedeutung der Blinksequenz finden Sie im Kapitel „Diagnosemel- dungen über Blinksequenzen“. • Folgen Sie den dort beschriebe- nen Anweisungen. Es wurde eine Bibliothek nicht gela- •... -
Seite 24: Diagnose Über Led-Anzeige Speicherkartensteckplatz
Diagnose 750-8302 Tabelle 17: Diagnose LED „LNK“ Status Bedeutung Abhilfe Keine Netzwerkverbindung aufge- • Prüfen Sie ggf. die Netzwerkver- baut bindungen und Netzwerkeinstel- lungen. Gelb Netzwerkverbindung wurde aufge- baut. 6.1.4 Diagnose über LED-Anzeige Speicherkartensteckplatz Abbildung 22: LED-Anzeige Speicherkarten-Steckplatz Die LED für den Speicherkarten-Steckplatz zeigt den Speicherkartenstatus mit folgenden Diagnosen an: Tabelle 18: Diagnose LED Speicherkarten-Steckplatz... -
Seite 25: Service
Service 750-8302 7 Service 7.1 Speicherkarte einfügen und entfernen Speicherkarte einfügen 1. Öffnen Sie mit Hilfe eines Betätigungswerkzeuges oder eines Schraubendrehers die transparente Abdeckklappe, indem Sie diese nach oben klappen. Die Ansatzstelle für das Werkzeug ist mit einem Pfeil gekennzeichnet. -
Seite 26: Anhang
Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Sehen Sie dazu auch 2 Datenblatt 750-8302 [} 27] 3130953995 | 3 | de | 2024-12-16 12:40 | Gültig für FW-Version 04.06.xx(28) Produkthandbuch | PFC300; 2ETH RS485... -
Seite 27: Datenblatt 750-8302
Controller PFC300; 2 x ETHERNET, RS-485 https://www.wago.com/750-8302 Der Controller PFC300 ist eine kompakte Steuerung für das modulare WAGO I/O System. Neben den Netzwerk- und Feldbus-Schnittstellen unterstützt er digitale und analoge Module sowie Sondermodule der Serien 750/753. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung in Linientopologie oder im separate Mode die Kommunikati... - Seite 28 Datenblatt | Artikelnummer: 750-8302 https://www.wago.com/750-8302 Technische Daten Remanentspeicher Software 128 KB Speicherkartentyp SD, SDHC und SDXC (Alle zugesicherten Eigenschaften sind nur in Verbindung mit der WAGO Speicherkarte gültig.) Speicherkarten-Steckplatz Push/Push-Mechanismus; Abdeckungsklappe plombierbar Anzahl Module pro Knoten max. Anzahl Module ohne Busverlängerung max.
