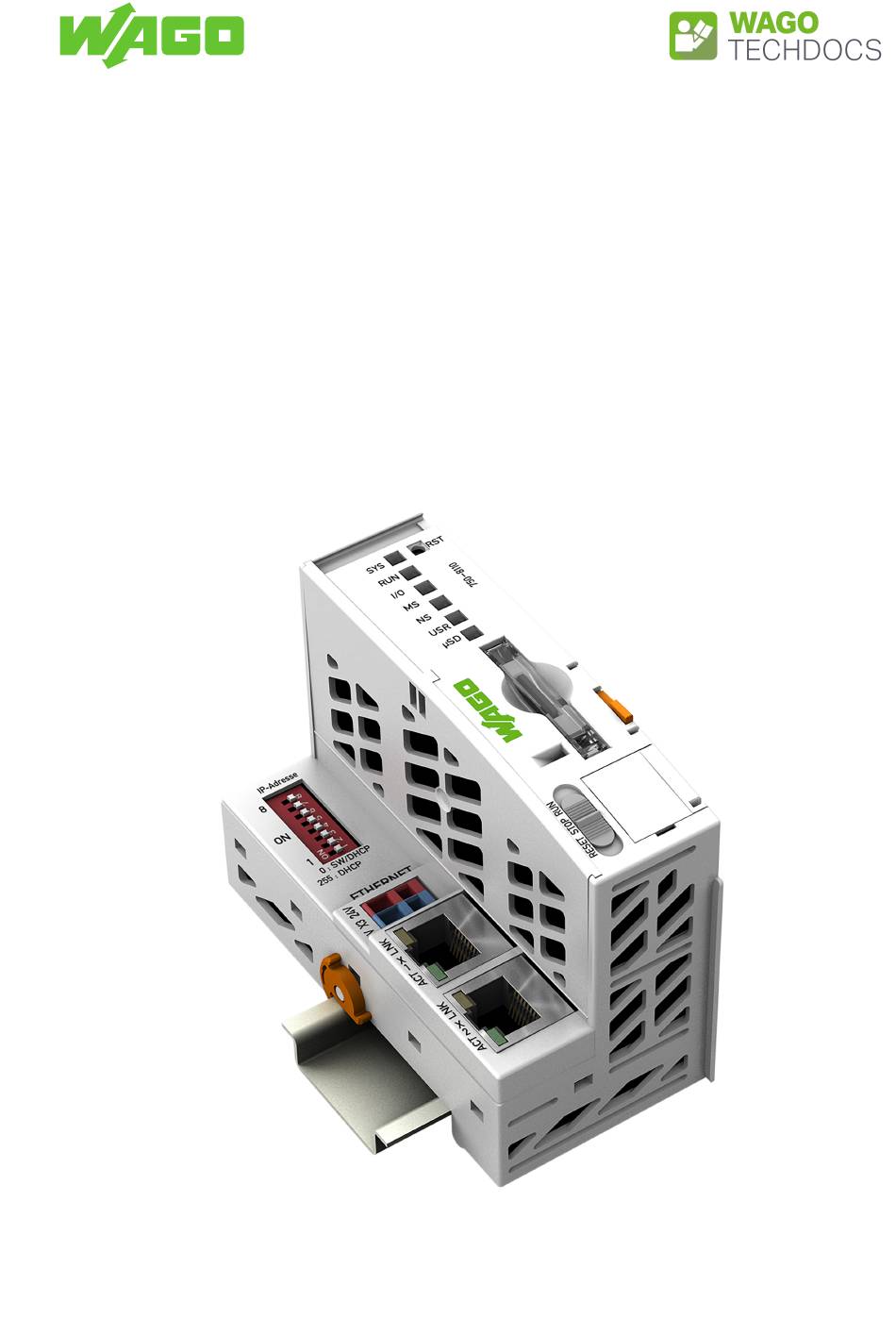

- Seite 1 WAGO I/O System 750/753 Controller PFC100; 2. Generation; 2 x ETHERNET; ECO 750-8110 Produkthandbuch | Version 1.0.0 /WAGO/...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 1.0.0 PFC100 G2 2ETH ECO...
-
Seite 3: Inhaltsverzeichnis
7 Service .......................... 19 Speicherkarte einfügen und entfernen .............. 19 8 Anhang ........................... 20 Zubehör ......................... 20 CODESYS V3 Kompatibilität ................. 20 Technische Daten, Zulassungen, Richtlinien und Normen........ 20 8.3.1 Datenblatt 750-8110 .................. 21 Produkthandbuch | Version: 1.0.0 PFC100 G2 2ETH ECO... -
Seite 4: Bestimmungen
Bestimmungen 750-8110 1 Bestimmungen 1.1 Gültigkeitsbereich Das vorliegende Dokument gilt für das Produkt: 750-8110 (PFC100; G2; 2ETH; ECO) Controller PFC100; 2. Generation; 2 x ETHERNET; ECO. ü http://www.wago.com/750-8110 Produktdetailseite Version Firmware ab 04.04.03(26) Hinweis Mitgeltende Dokumente beachten! Die vollständige Gebrauchsanleitung für das Produkt besteht aus mehreren, mitgeltenden Dokumenten. -
Seite 5: Überblick
Der Controller kann für Anwendungen im Maschinen- und Anlagenbau sowie in der Pro- zessindustrie und der Gebäudetechnik eingesetzt werden. Am Controller können alle verfügbaren I/O-Module des WAGO I/O Systems 750/753 an- geschlossen werden. Dadurch kann der Controller analoge und digitale Signale aus dem Automatisierungsumfeld intern verarbeiten oder über eine der vorhandenen Schnittstellen... - Seite 6 Überblick 750-8110 Hinweis Kein direkter Zugriff vom Feldbus auf das Prozessabbild der I/O-Module! Benötigte Daten aus dem Lokalbus-Prozessabbild müssen explizit im CODESYS Pro- gramm auf die Daten im Feldbus-Prozessabbild gemappt werden und umgekehrt! Ein di- rekter Zugriff ist nicht möglich! Die Feldbuskonfiguration ist mit der Steuerungskonfiguration von CODESYS V3 möglich.
-
Seite 7: Eigenschaften
0: SW/DHCP 255: DHCP µSD ETHERNET Abbildung 1: Ansicht LED-Anzeigen – System 8 LED-Anzeigen System/Feldbus [} 9] Steckplatz für Mini-WSB (optional) & Systemhandbuch I/O System 750/753 Reset-Taster (hinter Bohrung) 8 Reset-Taster [} 11] Datenkontakte & Systemhandbuch I/O System 750/753 Steckplatz für Speicherkarte 8 Speicherkarten-Steckplatz [} 9] Entriegelungslasche &... -
Seite 8: Anschlüsse
Eigenschaften 750-8110 3.2 Anschlüsse 3.2.1 Versorgung Abbildung 2: Verdrahtungsebene Anschluss Bezeichnung Beschreibung 24 V Systemversorgungsspannung +24 V 0 V Systemversorgungsspannung 0 V 3.2.2 Netzwerkschnittstellen Die Netzwerkschnittstellen "X1" und "X2" sind als RJ45-Buchsen ausgeführt. Abbildung 3: Netzwerkschnittstellen (RJ45) Kontakt Signal Beschreibung Transmit Data + TD− Transmit Data −... -
Seite 9: Speicherkarten-Steckplatz
750-8110 Eigenschaften Sie wird für die Kommunikation mit „WAGO-I/O-CHECK“ und „WAGO Ethernet Settings“ genutzt. Der Anschluss erfolgt über das WAGO Kommunikationskabel (siehe Anforderung an Be- schaltung und Zubehör). 3.3 Speicherkarten-Steckplatz Abbildung 5: Speicherkarten-Steckplatz Der Steckplatz für die microSD-Speicherkarte befindet sich auf der Frontseite des Ge- häuses. -
Seite 10: Led-Anzeigen Netzwerkanschlüsse
Eigenschaften 750-8110 Die Bedeutung der angezeigten Zustände ist unter 8 Diagnose über LED-Anzeigen System/Feldbus [} 15] beschrieben. 3.4.2 LED-Anzeigen Netzwerkanschlüsse Abbildung 7: LED-Anzeigen Netzwerkanschlüsse Bezeichnung Farbe Beschreibung Grün/Gelb/Aus ETHERNET-Verbindungsstatus Gelb/Aus ETHERNET-Datenaustausch 8 Diagnose über LED-Anzeigen Die Bedeutung der angezeigten Zustände ist unter Netzwerkanschlüsse [} 17] beschrieben. -
Seite 11: Betriebsartenschalter
750-8110 Eigenschaften Tabelle 1: Adresswahlschalter Adresswert Bedeutung Die Konfiguration der IP-Parameter wird über die Einstellungen im Web-Based-Manage- ment (WBM) oder durch die Werkseinstellung vorgenommen. 1 … 254 Es wird eine feste IP-Adresse vergeben. Die IP-Adresse setzt sich zusammen aus der Netzadresse und dem eingestellten Adresswert. -
Seite 12: Schematisches Schaltbild
Eigenschaften 750-8110 3.6 Schematisches Schaltbild 24 V 24 V 10 nF ELEKTRONIK Bob Smith 47 nF Termination Bob Smith Termination 47 nF 750-8110 Abbildung 12: Schematisches Schaltbild Produkthandbuch | Version: 1.0.0 PFC100 G2 2ETH ECO... -
Seite 13: Funktionen
750-8110 Funktionen 4 Funktionen 4.1 Funktionsübersicht Systemfunktionen • Produkt- und Systemstatus • Echtzeituhr • Laufzeitumgebung CODESYS V3 Hardwarefunktionen • Betriebsartenschalter/Reset-Taster • Service-Schnittstelle • Adresswahlschalter Konfigurationsfunktionen • Web-based Management (WBM) Netzwerkfunktionen • Netzwerkkonfiguration • Netzwerksicherheit • Netzwerkdienste Cloud-Connectivity Feldbusfunktionen • BACnet •... -
Seite 14: Planung
(siehe [} 20]). Setzen Sie ausschließlich die von WAGO erhältlichen und empfohlenen Speicherkarten ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz in diesem Gerät spezifiziert sind. Die Kompatibilität zu anderen im Handel erhältlichen Speicherkarten kann nicht gewährleistet werden. -
Seite 15: Diagnose
750-8110 Diagnose 6 Diagnose 6.1 Diagnose über Anzeigeelemente 6.1.1 Diagnose über LED-Anzeigen System/Feldbus Abbildung 13: LED-Anzeigen System/Feldbus Die LED „SYS“ zeigt folgende Diagnosen an: Tabelle 3: Diagnose LED „SYS“ Status Bedeutung Abhilfe Grün Betriebsbereit, Systemstart wurde ohne Fehler beendet Orange Gerät befindet sich im Anlauf/Boot- Vorgang und der RST-Taster ist nicht gedrückt... -
Seite 16: Tabelle 4 Diagnose Led „Run
IDE neu. 2. Kann die Applikation nicht gest- artet werden, starten Sie den Controller neu. 3. Tritt der Fehler wieder auf, wen- den Sie sich an den WAGO Sup- port. Orange/grün blinkend Auslastung oberhalb des Schwell- • Versuchen Sie, das System zu... -
Seite 17: Diagnose Über Led-Anzeigen Netzwerkanschlüsse
Der Anlauf wird durch ca. abgeschlossen ist. 1 … 2 Sekunden schnelles Blinken angezeigt. Es liegt ein Hardwaredefekt vor. • Wenden Sie sich an den WAGO- Support. Rot blinkend (2 Hz) Es liegt ein möglicherweise beheb- 1. Versuchen Sie zunächst, den barer Fehler vor. -
Seite 18: Diagnose Über Led-Anzeige Speicherkartensteckplatz
Diagnose 750-8110 Tabelle 8: Diagnose LED „ACT“ Status Bedeutung Abhilfe Es findet keine Netzwerkkommuni- • Prüfen Sie ggf. die Netzwerkver- kation statt. bindungen und Netzwerkeinstel- lungen. Gelb blinkend Netzwerkkommunikation findet statt. --- 6.1.3 Diagnose über LED-Anzeige Speicherkartensteckplatz Abbildung 15: LED-Anzeige Speicherkarten-Steckplatz Die LED für den Speicherkarten-Steckplatz zeigt den Speicherkartenstatus mit folgenden Diagnosen an: Tabelle 9: Diagnose LED Speicherkarten-Steckplatz... -
Seite 19: Service
750-8110 Service 7 Service 7.1 Speicherkarte einfügen und entfernen Speicherkarte einfügen 1. Öffnen Sie mit Hilfe eines Betätigungswerkzeuges oder eines Schraubendrehers die transparente Abdeckklappe, indem Sie diese nach oben klappen. Die Ansatzstelle für das Werkzeug ist mit einem Pfeil gekennzeichnet. -
Seite 20: Anhang
8.3 Technische Daten, Zulassungen, Richtlinien und Normen Hinweis Änderungen vorbehalten! Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Sehen Sie dazu auch 2 Datenblatt 750-8110 [} 21] Produkthandbuch | Version: 1.0.0 PFC100 G2 2ETH ECO... -
Seite 21: Datenblatt 750-8110
Controller PFC100; 2. Generation; 2 x ETHERNET; ECO https://www.wago.com/750-8110 Der Controller PFC100 ist eine kompakte Steuerung an dem modularen WAGO I/O System. Neben den Netzwerk- und Feldbusschnittstellen unterstützt er digitale und analoge Module sowie Sondermodule der Serien 750/753. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung in Linientopologie. - Seite 22 Datenblatt | Artikelnummer: 750-8110 https://www.wago.com/750-8110 Technische Daten Speicherkarten-Steckplatz Push/Push-Mechanismus; Abdeckungsklappe plombierbar Anzahl Module pro Knoten max. Anzahl Module ohne Busverlängerung max. Ein- und Ausgangsprozessabbild (intern) max. 1000 Worte/1000 Worte Ein- und Ausgangsprozessabbild (Modbus®) max. CODESYS V3: 32000 Worte/32000 Worte Anzeigeelemente LED (SYS, RUN, I/O, USR) rot/grün/orange: Status System, Programm, Lokalbus, durch...
- Seite 23 Datenblatt | Artikelnummer: 750-8110 https://www.wago.com/750-8110 Environmental Product Compliance RoHS Compliance Status Compliant,With Exemption RoHS Exemption 6(c) 7(a) 7(c)-I 7(c)-II Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation! Aktuelle Adressen finden sie unter: w w w.wago.com Seite 3/3 Stand 10.01.2024...
- Seite 24 Tabellenverzeichnis 750-8110 Tabellenverzeichnis Tabelle 1 Adresswahlschalter......................Tabelle 2 Betriebsartenschalter ......................Tabelle 3 Diagnose LED „SYS“ ......................Tabelle 4 Diagnose LED „RUN“......................Tabelle 5 Diagnose LED „I/O“......................Tabelle 6 Diagnose LED „MS“ ......................Tabelle 7 Diagnose LED „LNK“ ......................Tabelle 8 Diagnose LED „ACT“...
- Seite 25 750-8110 Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Verdrahtungsebene ...................... Abbildung 3 Netzwerkschnittstellen (RJ45) ..................Abbildung 4 Service-Schnittstelle (Abdeckklappe geöffnet) ............. Abbildung 5 Speicherkarten-Steckplatz .................... Abbildung 6 LED-Anzeigen System/Feldbus ..................Abbildung 7 LED-Anzeigen Netzwerkanschlüsse................Abbildung 8 LED-Anzeige Speicherkarten-Steckplatz ..............
