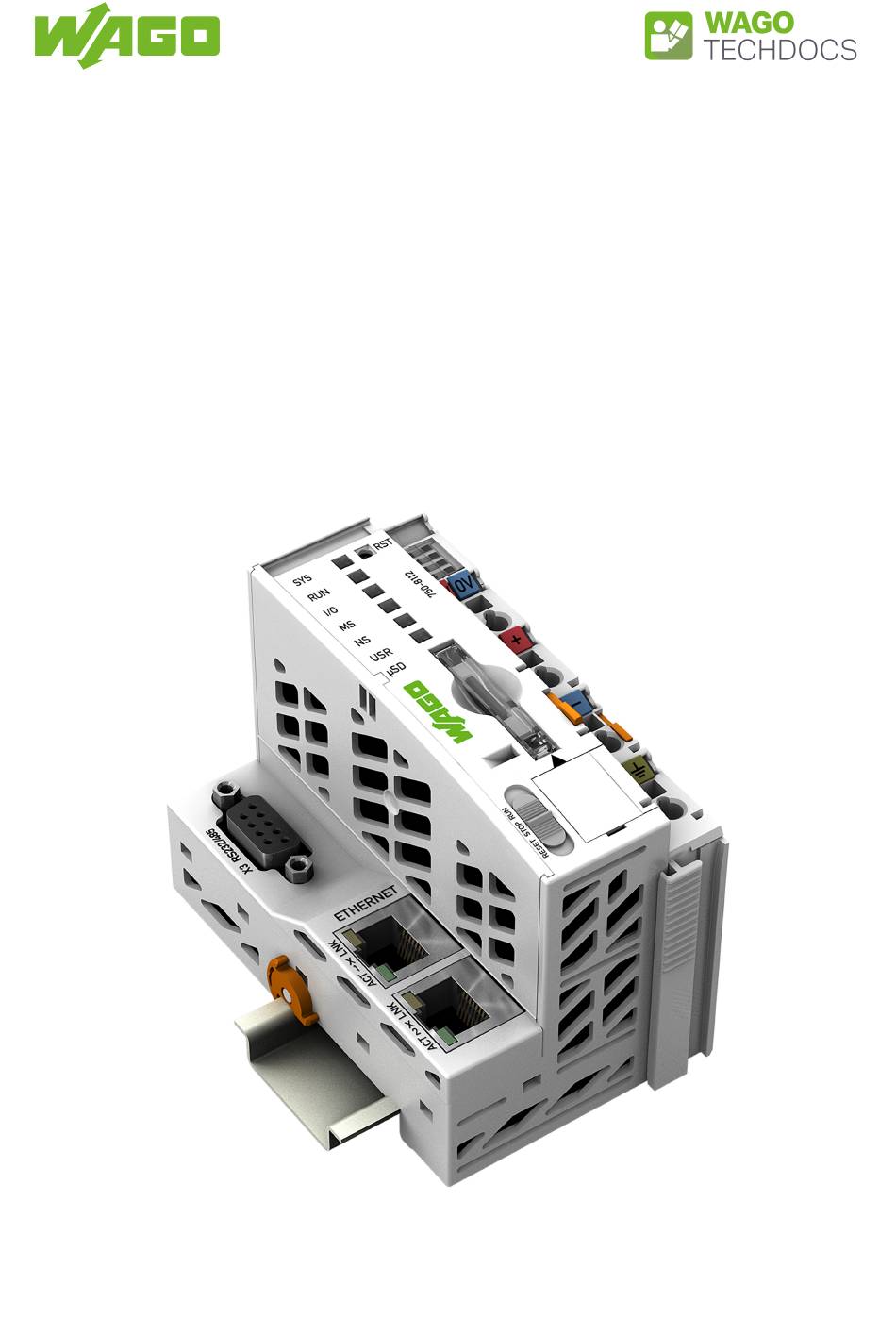

- Seite 1 WAGO I/O System 750/753 Controller PFC100; 2. Generation; 2 x EHTHERNET, RS-232/485 750-8112(/xxx-xxx) Produkthandbuch Gültig ab FW-Version 04.05.08(27) 1966249995 | 1 | de | 27.06.2024 09:15 /WAGO/...
- Seite 2 Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. 1966249995 | 1 | de | 27.06.2024 09:15 | Gültig ab FW-Version 04.05.08(27) Produkthandbuch | PFC100; G2; 2ETH, RS (T)
-
Seite 3: Inhaltsverzeichnis
Speicherkarte einfügen und entfernen ............. 27 8 Anhang ........................ 28 Technische Daten, Zulassungen, Richtlinien und Normen....... 28 8.1.1 Datenblatt 750-8112................ 29 8.1.2 Datenblatt 750-8112/025-000.............. 32 1966249995 | 1 | de | 27.06.2024 09:15 | Gültig ab FW-Version 04.05.08(27) Produkthandbuch | PFC100; G2; 2ETH, RS (T) -
Seite 4: Bestimmungen
750-8112 (PFC100; G2; 2ETH RS) Controller PFC100; 2. Generation; 2 x ETHERNET, RS-232/-485. ü http://www.wago.com/750-8112 Produktdetailseite Version Firmware ab 04.05.08(27) 750-8112/025-000 (PFC100; G2; 2ETH RS; T) Controller PFC100; 2. Generation; 2 x ETHERNET, RS-232/-485; Erw. Temperatur. ü http://www.wago.com/750-8112/025-000 Produktdetailseite Version Firmware ab 04.05.08(27) -
Seite 5: Überblick
Der Controller kann für Anwendungen im Maschinen- und Anlagenbau sowie in der Pro- zessindustrie und der Gebäudetechnik eingesetzt werden. Am Controller können alle verfügbaren I/O-Module des WAGO I/O Systems 750/753 an- geschlossen werden. Dadurch kann der Controller analoge und digitale Signale aus dem Automatisierungsumfeld intern verarbeiten oder über eine der vorhandenen Schnittstellen... - Seite 6 Überblick 750-8112(/xxx-xxx) Entsprechend der IEC-61131-3-Programmierung erfolgt die Bearbeitung der Prozessda- ten vor Ort im Controller. Die daraus erzeugten Verknüpfungsergebnisse können direkt an die Aktoren ausgegeben oder über einen angeschlossenen Feldbus an die übergeord- nete Steuerung übertragen werden. Hinweis Kein direkter Zugriff vom Feldbus auf das Prozessabbild der I/O-Module! Benötigte Daten aus dem Lokalbus-Prozessabbild müssen explizit im CODESYS Pro-...
-
Seite 7: Eigenschaften
µSD ETHERNET — — Abbildung 1: Ansicht LED-Anzeigen – System/Feldbus 8 LED-Anzeigen System/Feldbus [} 11] Steckplatz für Mini-WSB (optional) & Systemhandbuch I/O System 750/753 Reset-Taster (hinter Bohrung) 8 Reset-Taster [} 13] LED-Anzeigen – Versorgung 8 LED-Anzeigen Versorgung [} 11] Datenkontakte & Systemhandbuch I/O System 750/753 ® CAGE CLAMP -Anschlüsse für Spannungsver-... -
Seite 8: Anschlüsse
Eigenschaften 750-8112(/xxx-xxx) 3.2 Anschlüsse 3.2.1 Versorgung Abbildung 2: Verdrahtungsebene Anschluss Bezeichnung Beschreibung 24 V Systemversorgungsspannung +24 V Feldversorgungsspannung U − Feldversorgungsspannung 0 V Erde Feldversorgungsspannung Erde 0 V Systemversorgungsspannung 0 V Feldversorgungsspannung U − Feldversorgungsspannung 0 V Erde Feldversorgungsspannung Erde 3.2.2 Netzwerkschnittstellen Die Netzwerkschnittstellen "X1" und "X2" sind als RJ45-Buchsen ausgeführt. -
Seite 9: Service-Schnittstelle
3.2.3 Service-Schnittstelle Die Service-Schnittstelle ist als 4-polige Stiftleiste ausgeführt und befindet sich hinter ei- ner Abdeckklappe. Abbildung 4: Service-Schnittstelle (Abdeckklappe geöffnet) Sie wird für die Kommunikation mit „WAGO-I/O-CHECK“ und „WAGO Ethernet Settings“ genutzt. 8 Zubehör Der Anschluss erfolgt über das WAGO Kommunikationskabel (siehe [} 20]). -
Seite 10: Leistungskontakte/Feldversorgung
Eigenschaften 750-8112(/xxx-xxx) Kontakt RS-232 (DCE) RS-485 Signal Beschreibung Signal Beschreibung CTS (out) Clear to Send B (Tx/Rx−) Transmit/receive da- ta − Nicht belegt Nicht belegt Gehäuse Schirm Schirmung Schirm Schirmung 3.3 Leistungskontakte/Feldversorgung Die selbstreinigenden Leistungskontakte sind an der Gehäuseseite als Federkontakte ausgeführt. -
Seite 11: Anzeigeelemente
Modulstatus Rot/Grün/Orange/ Ohne Funktion Rot/Grün/Orange/ Anwender-LED, programmierbar über Funktionsbausteine der WAGO-Bibliotheken zur Ansteuerung der LEDs 8 Diagnose über LED-Anzeigen Die Bedeutung der angezeigten Zustände ist unter System/Feldbus [} 22] beschrieben. 1966249995 | 1 | de | 27.06.2024 09:15 | Gültig ab FW-Version 04.05.08(27) -
Seite 12: Led-Anzeigen Netzwerkanschlüsse
Eigenschaften 750-8112(/xxx-xxx) 3.5.3 LED-Anzeigen Netzwerkanschlüsse Abbildung 10: LED-Anzeigen Netzwerkanschlüsse Bezeichnung Farbe Beschreibung Grün/Gelb/Aus ETHERNET-Verbindungsstatus Gelb/Aus ETHERNET-Datenaustausch 8 Diagnose über LED-Anzeigen Die Bedeutung der angezeigten Zustände ist unter Netzwerkanschlüsse [} 25] beschrieben. 3.5.4 LED-Anzeige Speicherkarten-Steckplatz Abbildung 11: LED-Anzeige Speicherkarten-Steckplatz Bezeichnung Farbe Beschreibung μSD Gelb/Aus Speicherkartenstatus 8 Diagnose über LED-Anzeige... -
Seite 13: Reset-Taster
Eigenschaften 750-8112(/xxx-xxx) Pos. Betätigung Funktion STOP Rastend Stop Alle CODESYS V3-Applikationen sind gestoppt. RESET Tastend Warmstart-Reset oder Kaltstart-Reset (Abhängig von der Betätigungsdauer) In Verbindung mit dem Reset-Taster können weitere Funktionen ausgelöst werden. 3.6.2 Reset-Taster Abbildung 13: Reset-Taster Der Reset-Taster ist zur Vermeidung von Fehlbedienungen hinter einer Bohrung ange- bracht. -
Seite 14: Funktionen
Funktionen 750-8112(/xxx-xxx) 4 Funktionen 4.1 Funktionsübersicht Systemfunktionen • Produkt- und Systemstatus • Echtzeituhr • Laufzeitumgebung CODESYS V3 Hardwarefunktionen • Betriebsartenschalter/Reset-Taster • Service-Schnittstelle • Kommunikationsschnittstelle RS-232/RS-485 Konfigurationsfunktionen • Web-based Management (WBM) Netzwerkfunktionen • Netzwerkkonfiguration • Netzwerksicherheit • Netzwerkdienste Cloud-Connectivity Feldbusfunktionen • BACnet •... - Seite 15 Funktionen 750-8112(/xxx-xxx) Registerkarte Navigation WBM-Seitentitel Benutzer PLC Runtime PLC Runtime Information user Legal Information WAGO Licenses WAGO Software License Agreement user Open Source Licenses Open Source Licenses user WBM Licenses WBM Third Party License Information user Trademarks Information Trademarks Information...
- Seite 16 Certificates Certificates admin Boot Mode Boot mode configuration admin Security Settings admin Integrity Advanced Intrusion Detection Environment admin (AIDE) WAGO Device Access WAGO Device Access admin Diagnostic Log Message Log Message Viewer user Download Download admin Network Capture Network Capture admin 1966249995 | 1 | de | 27.06.2024 09:15 | Gültig ab FW-Version 04.05.08(27)
-
Seite 17: Planung
Planung 750-8112(/xxx-xxx) 5 Planung In diesem Abschnitt werden Informationen bereitgestellt, die helfen sollen, die Verwen- dung des Produkts in einem Busknoten zu planen. 5.1 Anforderungen an Beschaltung und Zubehör 5.1.1 Überstromschutz Der Controller hat keinen internen Überstromschutz. Für jede Einspeisung des Controllers muss extern ein geeigneter Überstromschutz reali- siert werden, z. B. -
Seite 18: Verwendung Der Kommunikationsschnittstelle
Planung 750-8112(/xxx-xxx) Zwei getrennte Netzwerke mit einer eigenen IP-Adresse für jede Schnittstelle Abbildung 16: 2 Bridges mit 1/1 Ports Tabelle 6: Zuordnung der MAC-IDs und IP-Adressen für 2 Bridges mit 1/1 Ports Bridge MAC-ID IP-Adr. Port MAC-ID Port MAC-ID 5.1.3 Verwendung der Kommunikationsschnittstelle ACHTUNG Falsche Parametrierung kann zu Schäden am Kommunikationspartner führen! -
Seite 19: Verwendung Als Rs-485-Schnittstelle
Planung 750-8112(/xxx-xxx) RxD (in) RxD (out) TxD (out) TxD (in) FB_GND FB_GND RTS (out) RTS (in) CTS (in) CTS (out) Abbildung 17: Anschluss bei DTE-DCE-Verbindung (1:1) Für eine DCE-zu-DCE-Verbindung werden die Signale gekreuzt (cross-over) verbunden. RxD (out) RxD (out) TxD (in) -
Seite 20: Verwendung Der Speicherkarte
(siehe [} 20]). Setzen Sie ausschließlich die von WAGO erhältlichen und empfohlenen Speicherkarten ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz in diesem Gerät spezifiziert sind. Die Kompatibilität zu anderen im Handel erhältlichen Speicherkarten kann nicht gewährleistet werden. -
Seite 21: Codesys V3 Kompatibilität
Planung 750-8112(/xxx-xxx) 5.2 CODESYS V3 Kompatibilität Tabelle 9: Kompatibilitätsübersicht Gerätebeschreibung Firmware Compiler Visualisierungsprofil 6.0.0.15 04.01.10(23) 3.5.17.30 CODESYS V3.5 SP17 Patch 3 6.1.0.16 04.02.13(24) 3.5.18.10 CODESYS Visualization 4.1.1.0 6.1.1.11 04.03.03 (25) 3.5.18.50 CODESYS Visualization 4.2.0.0 6.2.0.xx 04.04.xx (26) 3.5.19.20 CODESYS Visualization 4.4.0.0 x.x.x.xx... -
Seite 22: Diagnose
Diagnose 750-8112(/xxx-xxx) 6 Diagnose 6.1 Diagnose über Anzeigeelemente 6.1.1 Diagnose über LED-Anzeigen Versorgung Abbildung 20: LED-Anzeigen Versorgung Die LED „A“ (Systemversorgung) zeigt folgende Diagnosen an: Tabelle 10: Diagnose LED Systemversorgung Status Bedeutung Abhilfe Grün 24V-Systemversorgungsspannung vorhanden Keine 24V-Systemversorgungs- 1. Schalten Sie die Versorgungs- spannung vorhanden spannung ein. -
Seite 23: Tabelle 13 Diagnose Led „Run
Diagnose 750-8112(/xxx-xxx) Status Bedeutung Abhilfe Orange Gerät befindet sich im Anlauf/Boot- Vorgang und der RST-Taster ist nicht gedrückt Orange blinkend „Fix IP Address“-Modus, temporäre 1. Verbinden Sie sich über die Einstellung bis zum nächsten Neu- Standardadresse (192.168.1.17) start mit dem Gerät. -
Seite 24: Tabelle 14 Diagnose Led „I/O
IDE neu. 2. Kann die Applikation nicht gest- artet werden, starten Sie den Controller neu. 3. Tritt der Fehler wieder auf, wen- den Sie sich an den WAGO Sup- port. Orange/grün blinkend Auslastung oberhalb des Schwell- • Versuchen Sie, das System zu... -
Seite 25: Diagnose Über Led-Anzeigen Netzwerkanschlüsse
Diagnose 750-8112(/xxx-xxx) Status Bedeutung Abhilfe Rot blinkend (Blinksequenz) Es liegt ein Lokalbusfehler vor. Die Bedeutung der Blinksequenz finden Sie im Kapitel „Diagnosemel- dungen über Blinksequenzen“. • Folgen Sie den dort beschriebe- nen Anweisungen. Es wurde eine Bibliothek nicht gela- •... -
Seite 26: Diagnose Über Led-Anzeige Speicherkartensteckplatz
Diagnose 750-8112(/xxx-xxx) 6.1.4 Diagnose über LED-Anzeige Speicherkartensteckplatz Abbildung 23: LED-Anzeige Speicherkarten-Steckplatz Die LED für den Speicherkarten-Steckplatz zeigt den Speicherkartenstatus mit folgenden Diagnosen an: Tabelle 18: Diagnose LED Speicherkarten-Steckplatz Status Bedeutung Abhilfe Kein Schreib- oder Lesezugriff auf Speicherkarte Gelb blinkend Schreib- oder Lesezugriff auf Spei-... -
Seite 27: Service
Service 750-8112(/xxx-xxx) 7 Service 7.1 Speicherkarte einfügen und entfernen Speicherkarte einfügen 1. Öffnen Sie mit Hilfe eines Betätigungswerkzeuges oder eines Schraubendrehers die transparente Abdeckklappe, indem Sie diese nach oben klappen. Die Ansatzstelle für das Werkzeug ist mit einem Pfeil gekennzeichnet. -
Seite 28: Anhang
Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Sehen Sie dazu auch 2 Datenblatt 750-8112 [} 29] 2 Datenblatt 750-8112/025-000 [} 32] 1966249995 | 1 | de | 27.06.2024 09:15 | Gültig ab FW-Version 04.05.08(27) Produkthandbuch | PFC100; G2; 2ETH, RS (T) -
Seite 29: Datenblatt 750-8112
Controller PFC100; 2. Generation; 2 x ETHERNET, RS-232/-485 https://www.wago.com/750-8112 Der Controller PFC100 ist eine kompakte Steuerung an dem modularen WAGO I/O System. Neben den Netzwerk- und Feldbusschnittstellen unterstützt er digitale und analoge Module sowie Sondermodule der Serien 750/753. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung in Linientopologie. - Seite 30 Datenblatt | Artikelnummer: 750-8112 https://www.wago.com/750-8112 Technische Daten Speicherkarten-Steckplatz Push/Push-Mechanismus; Abdeckungsklappe plombierbar Anzahl Module pro Knoten max. Anzahl Module ohne Busverlängerung max. Ein- und Ausgangsprozessabbild (intern) max. 1000 Worte/1000 Worte Ein- und Ausgangsprozessabbild (Modbus®) max. CODESYS V3: 32000 Worte/32000 Worte Anzeigeelemente LED (SYS, RUN, I/O, USR) rot/grün/orange: Status System, Programm, Lokalbus, durch...
- Seite 31 Datenblatt | Artikelnummer: 750-8112 https://www.wago.com/750-8112 Umgebungsbedingungen Zulässige Schadstoffkonzentration SO bei einer relativen Feuchte 75 % 25 ppm Environmental Product Compliance RoHS Compliance Status Compliant,With Exemption RoHS Exemption 6(c) 7(a) 7(c)-I 7(c)-II Zulassungen / Zertifikate Allgemeine Zulassungen Zulassung Norm Zertifikatsname Article 58-2, Clause 3...
-
Seite 32: Datenblatt 750-8112/025-000
Controller PFC100; 2. Generation; 2 x ETHERNET, RS-232/-485; Erw. Temperatur https://www.wago.com/750-8112/025-000 Der Controller PFC100 ist eine kompakte Steuerung an dem modularen WAGO I/O System. Neben den Netzwerk- und Feldbusschnittstellen unterstützt er digitale und analoge Module sowie Sondermodule der Serien 750/753. - Seite 33 Datenblatt | Artikelnummer: 750-8112/025-000 https://www.wago.com/750-8112/025-000 Technische Daten Speicherkarten-Steckplatz Push/Push-Mechanismus; Abdeckungsklappe plombierbar Anzahl Module pro Knoten max. Anzahl Module ohne Busverlängerung max. Ein- und Ausgangsprozessabbild (intern) max. 1000 Worte/1000 Worte Ein- und Ausgangsprozessabbild (Modbus®) max. CODESYS V3: 32000 Worte/32000 Worte Anzeigeelemente LED (SYS, RUN, I/O, USR) rot/grün/orange: Status System, Programm, Lokalbus, durch...
- Seite 34 Datenblatt | Artikelnummer: 750-8112/025-000 https://www.wago.com/750-8112/025-000 Umgebungsbedingungen Brandlast 2,218 MJ Zulässige Schadstoffkonzentration H S bei einer relativen Feuchte 75 % 10 ppm Zulässige Schadstoffkonzentration SO bei einer relativen Feuchte 75 % 25 ppm Environmental Product Compliance RoHS Compliance Status Compliant,With Exemption...
- Seite 35 Tabellenverzeichnis 750-8112(/xxx-xxx) Tabellenverzeichnis Tabelle 1 Pinbelegung Kommunikationsschnitstelle................Tabelle 2 Betriebsartenschalter ......................Tabelle 3 WBM-Seitenübersicht und Zugriffsrechte ................Tabelle 4 Absicherung der Versorgung ..................... Tabelle 5 Zuordnung der MAC-IDs und IP-Adressen für 1 Bridge mit 2 Ports ........Tabelle 6 Zuordnung der MAC-IDs und IP-Adressen für 2 Bridges mit 1/1 Ports ......
- Seite 36 Abbildungsverzeichnis 750-8112(/xxx-xxx) Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Verdrahtungsebene ...................... Abbildung 3 Netzwerkschnittstellen (RJ45) ..................Abbildung 4 Service-Schnittstelle (Abdeckklappe geöffnet) ............. Abbildung 5 Kommunikationsschnittstelle ..................Abbildung 6 Leistungskontakte ......................Abbildung 7 Speicherkarten-Steckplatz .................... Abbildung 8 LED-Anzeigen Versorgung ..................Abbildung 9 LED-Anzeigen System/Feldbus ..................
- Seite 37 Abbildungsverzeichnis 750-8112(/xxx-xxx) 1966249995 | 1 | de | 27.06.2024 09:15 | Gültig ab FW-Version 04.05.08(27) Produkthandbuch | PFC100; G2; 2ETH, RS (T)
