WAGO-I/O-System 750
Handbuch
750-370

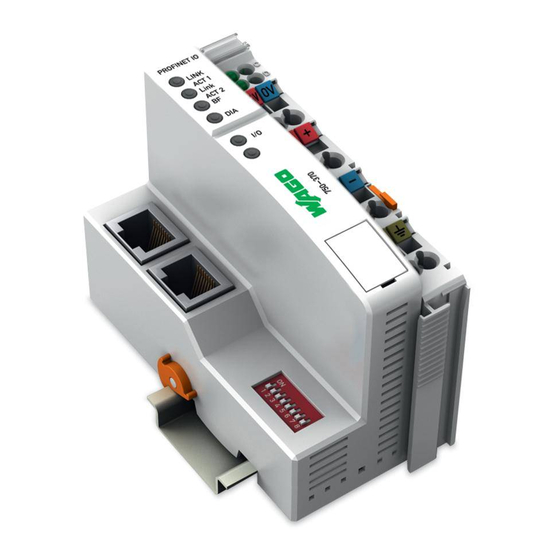

Feldbuskoppler PROFINET IO
2-Port; 100 Mbit/s; digitale und analoge Signale
Version 2.0.0
Pos : 3 /Alle Serien (Allgemeine M odul e)/Hinweise z ur Dokumentation/Impres sum für Standardhandbüc her - allg. Angaben, Ansc hriften, Tel efonnummer n und E-Mail-Adres sen @ 3\mod_1219151118203_6.doc x @ 21058 @ @ 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO 750-370

Inhaltszusammenfassung für WAGO 750-370

  • Seite 1 Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Fronts eite 2015 - mit Doc Variabl en (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1 WAGO-I/O-System 750 Handbuch 750-370 Feldbuskoppler PROFINET IO 2-Port; 100 Mbit/s; digitale und analoge Signale Version 2.0.0...
  • Seite 2 WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO © 2016 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    Wichtige Erläuterungen ................13 Rechtliche Grundlagen ................13 2.1.1 Änderungsvorbehalt ................13 2.1.2 Personalqualifikation ................13 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 13 2.1.4 Technischer Zustand der Geräte ............14 Sicherheitshinweise ................. 15 Systembeschreibung .................. 17 Fertigungsnummer .................. 18 Hardware-Adresse (MAC-ID) ..............18 Komponenten-Update ................
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 4.1.3 Implementierte Protokolle und Dienste ..........43 4.1.4 Implementierte Profile für PROFINET IO ......... 43 Ansicht ....................44 Anschlüsse ....................46 4.3.1 Geräteeinspeisung................46 4.3.2 Feldbusanschluss ................47 Anzeigeelemente ..................48 Bedienelemente ..................50 4.5.1...
  • Seite 5 WAGO-I/O-System 750 Inhaltsverzeichnis 750-370 Feldbuskoppler PROFINET IO 7.5.1 Minimale Konfiguration ..............79 7.5.2 Maximale Konfiguration ..............79 Flexible Konfiguration digitaler Busklemmen ........80 7.6.1 Packen der Informationen von Digitaleingangs- und -ausgangsklemmen ..............80 7.6.1.1 Regeln für das Packen von digitalen Informationen ...... 81 7.6.1.2...
  • Seite 6 Inhaltsverzeichnis WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 10.3.2 Struktur der standardisierten Diagnosedatensätze ......128 Feldbuskommunikation ................129 11.1 Standard-ETHERNET-Protokolle ............129 11.1.1 IP, TCP und HTTP ................129 11.1.2 DCP ....................129 11.1.3 LLDP ....................130 11.1.4 SNMP ....................130 11.2...
  • Seite 7 WAGO-I/O-System 750 Inhaltsverzeichnis 750-370 Feldbuskoppler PROFINET IO 14.1.6.3 Weg- und Winkelmessung ............167 14.1.6.4 Serielle Schnittstellen ..............168 14.1.6.5 DC-Drive-Controller ..............169 14.1.6.6 RTC-Modul .................. 169 14.1.6.7 DALI-/DSI-Master und DALI-Multi-Master-Klemmen ..... 170 14.1.6.8 AS-Interface-Master ..............171 14.1.6.9 Funkempfänger-Busklemmen ............172 14.1.6.10...

  • Seite 8: Hinweise Zu Dieser Dokumentation

    Gültigkeitsbereich Pos : 10 /Serie 750 ( WAGO-I/O-SYST EM)/Hi nweis e z ur D okumentati on/Gültigkeits bereic hGültig keitsbereic h D okumentati on Koppl er/Contr oller 750- xxxx, ohne Variantenangabe @ 14\mod_1358944039400_6.doc x @ 109361 @ @ 1 Die vorliegende Dokumentation gilt für den „Feldbuskoppler PROFINET IO“...

  • Seite 9: Symbole

    Hinweise zu dieser Dokumentation 750-370 Feldbuskoppler PROFINET IO Pos : 12.3 /All e Seri en ( Allgemei ne Module)/Ü bers chriften für alle Serien/Hinweis e z ur Dokumentation/Symbol e - Ü bersc hrift 2 @ 13\mod_1351068042408_6.doc x @ 105268 @ 2 @ 1 Symbole Pos : 12.4.1 /All e Serien ( Allgemei ne Module)/Wic htige Erläuterungen/Sicherheits- und sons tige Hinweis e/Gefahr/Gefahr: _War nung vor Personenschäden allgemei n_ - Erl äuter ung @ 13\mod_1343309450020_6.doc x @ 101017 @ @ 1...

  • Seite 10: Darstellung Der Zahlensysteme

    Tastenbeschriftungen auf der Tastatur werden fett dargestellt und in eckige Klammern eingefasst z. B.: [F5] Pos : 13 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Speic herfunktion/F eldbus kommuni kation/PROFIN ET/PROFINET-Abkürz ungen (750- 370) @ 24\mod_1444976512939_6.doc x @ 193737 @ 2 @ 1 Handbuch Version 2.0.0...

  • Seite 11: Abkürzungen Und Bezeichnungen

    WAGO-I/O-System 750 Hinweise zu dieser Dokumentation 750-370 Feldbuskoppler PROFINET IO Abkürzungen und Bezeichnungen Tabelle 3: Verwendete Abkürzungen und Bezeichnungen Abkürzung/ Bedeutung Beschreibung Bezeichnung ALCR Alarm CR Azyklischer PROFINET-IO-Echtzeitkanal zur Übertragung von Alarmmeldungen. Application Weitere Adressierungsebene neben den Slots und Subslots.
  • Seite 12 Hinweise zu dieser Dokumentation WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 3: Verwendete Abkürzungen und Bezeichnungen Abkürzung/ Bedeutung Beschreibung Bezeichnung IO-Teilnehmer Teilnehmer im PROFINET-IO-Netzwerk, „X“ steht für „Device“, „Controller“ oder „Supervisor“. iPar iParameter Individualparametrierung von sicherheitsgerichteten Parametern für fehlersichere PROFIsafe-Busklemmen.

  • Seite 13: Wichtige Erläuterungen

    Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen. Pos : 16.5 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Bes timmungsgemäß e Verwendung Bes ti mmungsgemäße Verwendung 750-xxxx - Ü berschrift 3 und Inhal t @ 3\mod_1224064151234_6.doc x @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-...

  • Seite 14: Technischer Zustand Der Geräte

    Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos : 16.7 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 2.0.0...

  • Seite 15: Sicherheitshinweise

    Pos : 16.10.2 /Serie 750 ( WAGO-I/O- SYST EM)/Wic htig e Erl äuter ung en/Sic her hei ts- und s onstige Hi nweise/Gefahr/Gefahr: Ei nbau 0750- xxxx nur i n Gehäus en, Sc hränken oder el ektrisc hen Betriebsräumen! @ 6\mod_1260180556692_6.doc...
  • Seite 16 Wichtige Erläuterungen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Pos : 16.11.5 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/Wichtige Erläuter ungen/Sic herheits hinweise/Ac htung/Ac htung: Verpol ung ver mei den! @ 6\mod_1260184045744_6.doc x @ 46765 @ @ 1...

  • Seite 17: Systembeschreibung

    IEC 61131-3. Pos : 18.4 /Serie 750 (WAGO-I/O-SYST EM)/Systembesc hrei bung/Ger ät und Sys tem/Systembesc hrei bung - Kommuni kati on Kl emmenbus , LEDs , 3-Leitertec hni k @ 3\mod_1231493520906_6.doc x @ 25875 @ @ 1 An den Feldbuskoppler/-controller können Busklemmen für unterschiedliche digitale und analoge E/A-Signale sowie Sonderfunktionen angereiht werden.

  • Seite 18: Fertigungsnummer

    Programmierschnittstelle des Feldbuskopplers/-controllers gedruckt, damit sie auch im eingebauten Zustand abgelesen werden kann. Pos : 18.7.2 /Serie 750 (WAGO-I/O-SYST EM)/Gerätebesc hrei bung/Bedruc kung/Fertig ungs nummer 750- xxxx - Abbil dung und Erläuterung @ 24\mod_1443678328855_6.doc x @ 192636 @ @ 1 Abbildung 2: Bedruckungsbereich für Fertigungsnummer In der seitlichen Bedruckung besteht die Fertigungsnummer aus zwei Zeilen.
  • Seite 19 Die MAC-ID besitzt eine feste Länge von 6 Byte (48 Bit) in hexadezimaler Schreibweise. Die ersten 3 Byte geben Auskunft über den Hersteller (z. B. 00:30:DE für WAGO). Die weiteren 3 Byte beinhalten die laufende Seriennummer der Geräte-Hardware. Pos : 18.9 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 2.0.0...

  • Seite 20: Komponenten-Update

    Die ursprünglichen Fertigungsangaben auf dem Gehäuse der Komponente bleiben dabei erhalten. Pos : 18.11 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Lagerung, Kommissi onierung und Tr ansport @ 3\mod_1225446600609_6.doc x @ 24895 @ 2 @ 1 Lagerung, Kommissionierung und Transport Die Komponenten sind möglichst in der Originalverpackung zu lagern.

  • Seite 21: Aufbaurichtlinien Und Normen

    WAGO-I/O-System 750 Systembeschreibung 750-370 Feldbuskoppler PROFINET IO Pos : 18.13 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Aufbaurichtli nien und N or men @ 3\mod_1231311929250_6.doc x @ 25818 @ 2 @ 1 Aufbaurichtlinien und Normen DIN 60204 Elektrische Ausrüstung von Maschinen Ausrüstung von Starkstromanlagen mit elektronischen...

  • Seite 22: Spannungsversorgung

    Trennung kanalweise aufgebaut, siehe Katalog. Pos : 18.15.3 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Potenti altrennung - Bil d (Standar d + er weiterter EC O) @ 3\mod_1232950095187_6.doc x @ 26739 @ @ 1 Abbildung 3: Potentialtrennung für Feldbuskoppler/-controller (Beispiel) Pos : 18.15.4 /D okumentati on allgemein/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 23: Systemversorgung

    Zerstörung der Baugruppe führen. Pos : 18.15.7 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Systemversorgung - Ans chl uss - Sys temvers orgung ( Standar d + er wei terter ECO) @ 3\mod_1232950104031_6.doc x @ 26775 @ @ 1 Abbildung 4: Systemversorgung über Feldbuskoppler/-controller (li.) und über...

  • Seite 24: Auslegung

    Abbildung 5: Systemspannung für Standard-Feldbuskoppler/-controller und ECO-Feldbuskoppler Pos : 18.15.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ansc hlus s - Hi nweis : Gl eichz. R üc ks etzen aller Vers orgungsmodul e @ 3\mod_1232950097906_6.doc x @ 26759 @ @ 1 Hinweis Rücksetzen des Systems nur gleichzeitig bei allen Versorgungsmodulen!
  • Seite 25 Pos : 18.15.13 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Beis piel: @ 3\mod_1232630417843_6.doc x @ 26603 @ @ 1 Beispiel: Pos : 18.15.14 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ausl egung - Beispi el 1 (Standar d) @ 3\mod_1232950106875_6.doc x @ 26791 @ @ 1 Berechnung Stromaufnahme am Feldbuskoppler/-controller...
  • Seite 26 η = 0.87 (87 % Netzteilwirkungsgrad bei Nennlast 24 V) Pos : 18.15.20 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ausl egung - Hi nweis: Bei Test der Str omaufnahme Ausg äng e akti vi eren @ 3\mod_1232950110750_6.doc x @ 26811 @ @ 1 Hinweis Bei Test der Stromaufnahme alle Ausgänge aktivieren!

  • Seite 27: Feldversorgung

    Busklemmen benötigen die feldseitige Versorgungsspannung. Pos : 18.15.24 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Ans chl uss - Ei nspeis ung fel dsei tig (Standard + er weiterter ECO) @ 3\mod_1232950087703_6.doc x @ 26711 @ @ 1 Die feldseitige Versorgungsspannung wird am Feldbuskoppler/-controller (DC 24 V) eingespeist.
  • Seite 28 Einspeisung, die auch einen Potentialwechsel beinhalten kann. Pos : 18.15.30 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Ans chl uss - 2 Hi nweise: Potential neu ei ns peis en + Dis tanz kl emme @ 3\mod_1232950091343_6.doc x @ 26723 @ @ 1...

  • Seite 29: Absicherung

    WAGO-I/O-System 750 Systembeschreibung 750-370 Feldbuskoppler PROFINET IO Pos : 18.15.32 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Absic herung @ 3\mod_1232950081500_6.doc x @ 26691 @ 4 @ 1 3.6.3.2 Absicherung Die interne Absicherung der Feldversorgung ist für verschiedene Feldspannungen über entsprechende Potentialeinspeiseklemmen möglich.
  • Seite 30 Systembeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Um eine Sicherung einzulegen, zu wechseln oder um nachfolgende Busklemmen spannungsfrei zu schalten, kann der Sicherungshalter herausgezogen werden. Dazu wird, z. B. mit einem Schraubendreher, in einen der beidseitig vorhandenen Schlitze gegriffen und der Halter herausgezogen.
  • Seite 31 Systembeschreibung 750-370 Feldbuskoppler PROFINET IO Alternativ kann die Absicherung extern erfolgen. Hierbei bieten sich die Sicherungsklemmen der WAGO-Serien 281 und 282 an. Abbildung 11: Sicherungsklemmen für Kfz-Sicherungen, Serie 282 Abbildung 12: Sicherungsklemmen für Kfz-Sicherungen, Serie 2006 Abbildung 13: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 281 Abbildung 14: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 2002 Pos : 18.15.33 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 32: Ergänzende Einspeisevorschriften

    Systembeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 18.15.34 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Ergänz ende Eins peisungs vors chriften (Standar d) @ 3\mod_1232950080218_6.doc x @ 26683 @ 3 @ 1 3.6.4 Ergänzende Einspeisevorschriften Das WAGO-I/O-SYSTEM 750 kann auch im Schiffbau bzw. Off-/Onshore- Bereichen (z.

  • Seite 33: Versorgungsbeispiel

    Abbildung 16: Versorgungsbeispiel für Feldbuskoppler/-controller Pos : 18.15.38 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Vers orgungs beis piel - Legende zu Abbil dung "Vers orgungs beis pi el für F eldbus koppler/-c ontroller" @ 16\mod_1375881755097_6.doc x @ 128219 @ @ 1 Handbuch Version 2.0.0...
  • Seite 34 Systembeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 9: Legende zur Abbildung „Versorgungsbeispiel für Feldbuskoppler/-controller” Pos. Beschreibung Potentialeinspeisung am Feldbuskoppler/-controller über externe Einspeiseklemme Potentialeinspeisung mit jeweils optionaler Funktionserde Potentialeinspeisung mit Busnetzteil Distanzklemme empfohlen Potentialeinspeisung passiv Potentialeinspeisung mit Sicherungshalter/Diagnose Pos : 18.15.39 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 2.0.0...

  • Seite 35: Netzgeräte

    WAGO-I/O-System 750 Systembeschreibung 750-370 Feldbuskoppler PROFINET IO Pos : 18.15.40 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Netzger äte @ 3\mod_1232950093484_6.doc x @ 26727 @ 3 @ 1 3.6.6 Netzgeräte Das WAGO-I/O-SYSTEM 750 benötigt zum Betrieb eine 24V-Gleichspannung (Systemversorgung). Hinweis Empfehlung Eine stabile Netzversorgung kann nicht immer und überall vorausgesetzt...

  • Seite 36: Erdung

    Systembeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 18.15.42 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Er dung @ 3\mod_1231246555687_6.doc x @ 25800 @ 23443 @ 1 Erdung 3.7.1 Erdung der Tragschiene 3.7.1.1 Rahmenaufbau Beim Rahmenaufbau ist die Tragschiene mit dem elektrisch leitenden Schrankrahmen bzw.

  • Seite 37: Funktionserde

    WAGO-I/O-System 750 Systembeschreibung 750-370 Feldbuskoppler PROFINET IO 3.7.2 Funktionserde Die Funktionserde erhöht die Störfestigkeit gegenüber elektromagnetischen Einflüssen. Einige Komponenten des I/O-Systems besitzen einen Tragschienenkontakt, der elektromagnetische Störungen zur Tragschiene ableitet. Abbildung 17: Tragschienenkontakt (Beispiel) GEFAHR Auf ausreichende Erdung achten! Achten Sie auf den einwandfreien Kontakt zwischen dem Tragschienenkontakt und der Tragschiene.

  • Seite 38: Schirmung

    Systembeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 18.15.44 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Schir mung @ 3\mod_1231251994828_6.doc x @ 25811 @ 23333 @ 1 Schirmung 3.8.1 Allgemein Der Einsatz geschirmter Kabel verringert elektromagnetische Einflüsse und erhöht damit die Signalqualität. Messfehler, Datenübertragungsfehler und Störung durch Überspannung können vermieden werden.

  • Seite 39: Wago-Schirm-Anschlusssystem

    WAGO-I/O-System 750 Systembeschreibung 750-370 Feldbuskoppler PROFINET IO Hinweis Geschirmte Signalleitungen verwenden! Verwenden Sie für analoge Signale sowie an Busklemmen, welche über Anschlussklemmen für den Schirm verfügen, ausschließlich geschirmte Signalleitungen. Nur so ist gewährleistet, dass die für die jeweilige Busklemme angegebene Genauigkeit und Störfestigkeit auch bei Vorliegen von auf das Signalkabel einwirkenden Störungen erreicht werden.
  • Seite 40 Systembeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Abbildung 20: Anwendung des WAGO-Schirm-Anschlusssystems Pos : 19 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 2.0.0...

  • Seite 41: Gerätebeschreibung

    Gerätebeschreibung Pos : 21.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/F eldbus koppl er/-c ontroller/Einl eitender Text/D er F eldbus koppler 750- 0370 @ 15\mod_1371020919059_6.doc x @ 122549 @ 23 @ 1 Der Feldbuskoppler 750-370 verbindet das WAGO-I/O-SYSTEM 750 mit PROFINET IO, dem offenen, industriellen Echtzeit-ETHERNET-Standard für die...

  • Seite 42: Eigenschaften Des Feldbuskopplers

    Parametrierbare Ersatzwerte je Ausgangskanal im Fehlerfall Pos : 21.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/F eldbus koppl er/-c ontroller/Einl eitender Text/PROF INET IO-Koppler Eigensc haften und Mengenger üst - Ü bersicht 750-370 @ 23\mod_1435752767522_6.doc x @ 185052 @ 3 @ 1 4.1.2...

  • Seite 43: Implementierte Protokolle Und Dienste

    Pos : 21.3 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/F eldbus koppl er/-c ontroller/Einl eitender Text/U nterstütz te Pr otokoll e und Profil e für PROF INET IO 750-370 @ 23\mod_1435752954285_6.doc x @ 185056 @ 33 @ 1...

  • Seite 44: Ansicht

    Ansicht Pos : 24.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Fel dbus koppl er/-contr oller/Leg ende/Ansic ht - allg. Einl eitung für PROF INET IO- Koppler ( 750-370) @ 22\mod_1429188384907_6.doc x @ 180367 @ @ 1 Die Ansicht zeigt drei verschiedene Einheiten des Gerätes: •...
  • Seite 45 Pos : 24.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Fel dbus koppl er/-contr oller/Leg ende/Ansic ht - Legende zur Ansicht PROFIN ET IO- Koppl er (750-370) – Tabell enkopf und Nr: 1 @ 22\mod_1429260906746_6.doc...

  • Seite 46: Anschlüsse

    Anschlüsse Pos : 27 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Schematisc he Sc haltbil der/Fel dbus koppl er/-contr oller/Ger äteei nspeis ung - Ü berschrift 3 und Einl eitung 750-0xxx @ 5\mod_1245074097866_6.doc x @ 35347 @ 3 @ 1 4.3.1...

  • Seite 47: Feldbusanschluss

    Pos : 30.3 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hl üsse/F eldbus koppler/-c ontroller/Di e RJ- 45-Buchs en si nd ents prechend den Vorgaben für 100Bas eT X bes chaltet. (750- 354) @ 7\mod_1273051805011_6.doc...

  • Seite 48: Anzeigeelemente

    Pos : 33.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Anz eigeelemente/Fel dbus koppl er/-contr oller/Legende/Anz eigeelemente - F eldbus status PROFIN ET- basi ert, spezifis cher T abellenteil 'LIN K ACT 1,2' @ 23\mod_1439199059516_6.doc x @ 187717 @ @ 1...
  • Seite 49 WAGO-I/O-System 750 Gerätebeschreibung 750-370 Feldbuskoppler PROFINET IO Information Weitere Informationen zu der LED-Signalisierung Die detaillierte Beschreibung zur Auswertung der angezeigten LED- Zustände entnehmen Sie dem Kapitel „Diagnose“ > … > „LED- Signalisierung“. Pos : 34 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 2.0.0...

  • Seite 50: Bedienelemente

    Pos : 36.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/Ser vic e-Sc hnitts tell e - Ü bersc hrift 3, und allgemei ne Ei nleitung @ 4\mod_1239105167430_6.doc x @ 30219 @ 3 @ 1...

  • Seite 51: Dip-Schalter

    DIP-Schalter Pos : 38.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/DIP-Sc halter-Bild ( 8 ... 1 von oben nac h unten) Bilduntersc hrift: DIP-Sc halter @ 15\mod_1369661277690_6.doc x @ 120599 @ @ 1 Abbildung 26: DIP-Schalter Pos : 38.3 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/Adr ess wahlsc halter PR OFIN ET: D er Adr ess wahls chalter di ent z ur opt.
  • Seite 52 Position des Schiebeschalters Nr. 7 der feste Bestandteil des Gerätenamens festgelegt. In der Position ‚OFF‘ übernimmt das Gerät die Zeichenkette „wago-750-370“ als festen Bestandteil des Gerätenamens. In der Position ‚ON‘ wird die Zeichenkette „wagox750x370“ verwendet. Nr. 1…6 Vorgabe der Die Schiebeschalter 1 …...
  • Seite 53 WAGO-I/O-System 750 Gerätebeschreibung 750-370 Feldbuskoppler PROFINET IO Beispiel: Anhand des nachfolgenden Beipiels für eine DIP-Schaltereinstellung wird der Aufbau des entsprechenden Gerätenamens verdeutlicht. Hierbei sind die Schiebeschalter Nr. 1, 2, 4, 7 und 8 auf die Position ‚ON‘ geschaltet. Tabelle 20: Beispiel DIP-Schaltereinstellung...

  • Seite 54: Technische Daten

    Pos : 40 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Technisc he Daten - Ü berschrift 2 @ 3\mod_1232967587687_6.doc x @ 26923 @ 2 @ 1 Technische Daten Pos : 41 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/F el dbus koppl er/-contr oller/T ec hnisc he D aten 750- 0370 @ 22\mod_1429611431730_6.doc x @ 180807 @ 3333 @ 1 4.6.1 Gerätedaten...

  • Seite 55: Systemdaten

    Anschlusstechnik Pos : 42.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/T ec hnische D aten Verdr ahtungs ebene CC - 0,08 bis 2,5mm2 @ 17\mod_1380121238809_6.doc x @ 132779 @ @ 1 Tabelle 25: Technische Daten – Verdrahtungsebene ®...

  • Seite 56: Klimatische Umgebungsbedingungen

    Pos : 43 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/Kli matische U mg ebungs bedi ngungen/Technisc he Daten Klimat. U mgebungs bed. ohne er w. Temp. 0...55°C/-25...+85°C @ 5\mod_1247657968368_6.doc x @ 37601 @ 3 @ 1...

  • Seite 57: Zulassungen

     WAGO-I/O-SYSTEM 750 Systembeschreibung. Pos : 47 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Z ulass ungen/Allgemei n/Z ulass ungen F Bkoppler/-c ontroller 750- xxxx Allgemei n, ohne Vari antenang abe - Einl eitung @ 5\mod_1245241119092_6.doc x @ 35492 @ @ 1 Folgende Zulassungen wurden für den Feldbuskoppler/-controller 750-370 erteilt:...

  • Seite 58: Normen Und Richtlinien

    Normen und Richtlinien Pos : 54 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/N ormen und Ric htlini en/EM V-Nor men FBkoppl er/-c ontr oller 750- xxxx, ohne Vari antenangabe - Einl eitung @ 5\mod_1245244309850_6.doc x @ 35511 @ @ 1 Der Feldbuskoppler/-controller 750-370 erfüllt folgende EMV-Normen:...

  • Seite 59: Montieren

    Pos : 59 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Monti eren/M ontier en - Übersc hrift 1 @ 3\mod_1225446744750_6.doc x @ 24898 @ 1 @ 1 Montieren Pos : 60.1 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Einbaul age @ 3\mod_1225446818312_6.doc x @ 24901 @ 2 @ 1 Einbaulage Neben dem horizontalen und vertikalen Einbau sind alle anderen Einbaulagen erlaubt.

  • Seite 60: Gesamtaufbau

    Montieren WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 60.3 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Gesamtaus bau @ 3\mod_1231764099468_6.doc x @ 25938 @ 2 @ 1 Gesamtaufbau Die maximale Gesamtausdehnung eines Feldbusknotens ohne Feldbuskoppler/- controller beträgt 780 mm inklusive Endklemme. Die Breite der Endklemme beträgt 12 mm.

  • Seite 61: Montage Auf Tragschiene

    WAGO-I/O-System 750 Montieren 750-370 Feldbuskoppler PROFINET IO Pos : 60.5 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/M ontage auf Tr agschi ene @ 3\mod_1225447227234_6.doc x @ 24904 @ 233 @ 1 Montage auf Tragschiene 5.3.1 Tragschieneneigenschaften Alle Komponenten des Systems können direkt auf eine Tragschiene gemäß...

  • Seite 62: Wago-Tragschienen

    35 × 15; 2,3 mm Kupfer; ungelocht 210-196 35 × 8,2; 1,6 mm Aluminium; ungelocht Pos : 60.6 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Abstände @ 3\mod_1225448283750_6.doc x @ 24918 @ 2 @ 1 Abstände Für den gesamten Feldbusknoten sind Abstände zu benachbarten Komponenten, Kabelkanälen und Gehäuse-/Rahmenwänden einzuhalten.

  • Seite 63: Montagereihenfolge

    Pos : 60.10 /Serie 750 ( WAGO-I/O-SYST EM)/Wichtig e Erl äuter ung en/Sic her hei ts- und s onstige Hinweise/Ac htung/Ac htung: Bus kl emmen nur in vorges ehener Rei henfolge stec ken! @ 6\mod_1256194177073_6.doc...

  • Seite 64: Geräte Einfügen Und Entfernen

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 60.13 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Ger äte ei nfügen und entfernen - Ü bersc hrift 2 @ 3\mod_1231768483250_6.doc x @ 25948 @ 2 @ 1 Geräte einfügen und entfernen Pos : 60.14 /Alle Serien (Allgemeine M odul e)/Wichtige Erläuterungen/Sic herheits- und s onstige Hinweise/Achtung/Ac htung: Ar beiten an Geräten nur spannungsfrei durchführen! @ 6\mod_1256193963573_6.doc x @ 43424 @ @ 1...

  • Seite 65: Feldbuskoppler/-Controller Einfügen

    WAGO-I/O-System 750 Montieren 750-370 Feldbuskoppler PROFINET IO Pos : 60.16 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/F eldbus koppler/-c ontroll er ei nfügen @ 3\mod_1234168173031_6.doc x @ 27455 @ 3 @ 1 5.6.1 Feldbuskoppler/-controller einfügen Wenn Sie den Feldbuskoppler/-controller gegen einen bereits vorhandenen...

  • Seite 66: Feldbuskoppler/-Controller Entfernen

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Abbildung 30: Verriegelung ECO-Feldbuskoppler Pos : 60.20 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/F eldbus koppler/-c ontroll er entfer nen @ 4\mod_1239169358453_6.doc x @ 30329 @ 3 @ 1 5.6.2 Feldbuskoppler/-controller entfernen Drehen Sie die Verriegelungsscheibe mit einer Schraubendreherklinge, bis die Nase der Verriegelungsscheibe nicht mehr hinter der Tragschiene eingerastet ist.

  • Seite 67: Busklemme Einfügen

    WAGO-I/O-System 750 Montieren 750-370 Feldbuskoppler PROFINET IO Pos : 60.22 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Bus kl emme einfügen @ 3\mod_1231769726703_6.doc x @ 25987 @ 3 @ 1 5.6.3 Busklemme einfügen Positionieren Sie die Busklemme so, dass Nut und Feder zum Feldbuskoppler/-controller oder zur vorhergehenden und gegebenenfalls zur nachfolgenden Busklemme verbunden sind.

  • Seite 68: Busklemme Entfernen

    Montieren WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 60.24 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Bus kl emme entfer nen @ 4\mod_1239169375203_6.doc x @ 30333 @ 3 @ 1 5.6.4 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verbund.

  • Seite 69: Geräte Anschließen

    Goldfederkontakte. Pos : 63.4 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Achtung/Achtung: ESD - Auf g ute Erdung der U mgebung ac hten! @ 7\mod_1266318538667_6.doc x @ 50696 @ @ 1 Auf gute Erdung der Umgebung achten! Die Geräte sind mit elektronischen Bauelementen bestückt, die bei...

  • Seite 70: Leistungskontakte/Feldversorgung

    Abbildung 35: Beispiele für die Anordnung von Leistungskontakten Pos : 63.9 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Hinweis/Hi nweis: F eldbus knoten mit s mar tDESIGN ER konfiguri eren und überpr üfen @ 6\mod_1256193439792_6.doc x @ 43418 @ @ 1 Hinweis Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen...

  • Seite 71: Leiter An Cage Clamp ® Anschließen

    Geräte anschließen 750-370 Feldbuskoppler PROFINET IO Pos : 63.11 /Serie 750 ( WAGO-I/O-SYST EM)/Ansc hließ en/Leiter an CAGE CLAMP ansc hließ en (allgemein) - Ü berschrift 2 und T ext @ 3\mod_1225448660171_6.doc x @ 24926 @ 2 @ 1 ®...

  • Seite 72: Funktionsbeschreibung

    Pos : 65 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/F unktions bes chr eibungF unktions beschr eibung - Übersc hrift 1 @ 4\mod_1239025975389_6.doc x @ 30001 @ 1 @ 1 Funktionsbeschreibung Pos : 66.1 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Funkti onsbesc hrei bung 750-370 - T eil 1 - (Auflistung des Kapitels) @ 22\mod_1430919965842_6.doc x @ 181794 @ @ 1 In diesem Kapitel werden wesentliche Funktionen des Feldbuskopplers beschrieben.

  • Seite 73: Stationshochlauf Und Initialisierung

    750-370 Feldbuskoppler PROFINET IO Pos : 66.3 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Funkti onsbesc hrei bung Stations hochl auf- und Initi alisierung 750-370,-375, - 377 - T eil 1.1 @ 15\mod_1370510165464_6.doc x @ 121999 @ 2 @ 1 Stationshochlauf und Initialisierung Nach einem Neustart führt der Feldbuskoppler zunächst verschiedene...

  • Seite 74: Switch-Port-Einstellungen

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 66.6 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Funkti onsbesc hrei bung 750-370 - T eil 2 (Identifi k.- und Wartungsd.sätze I&M) @ 23\mod_1433153471922_6.doc x @ 183131 @ 22 @ 1 Switch-Port-Einstellungen Sie haben die Wahl, die zwei Switch-Ports des Feldbuskopplers jeweils in den folgenden Verbindungseinstellungen zu betreiben: •...

  • Seite 75: Prozessdatenaufbau

    Pos : 66.9.3 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Prozes sabbil d/Infor mation: Anzahl der Ei n- und Ausg angs bits bz w. -bytes [...] entnehmen Si e Bus kl emmenbeschr eibung @ 6\mod_1256034203734_6.doc x @ 43144 @ @ 1...
  • Seite 76 Bestückung der Module zu berücksichtigen. Pos : 66.9.8 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Prozes sabbil d/Infor mation: Weitere Infor mati onen z u Pr oz ess datenbegleitern und Konfigur ationsgrenz en! @ 19\mod_1403788580674_6.doc x @ 156797 @ @ 1 Handbuch Version 2.0.0...

  • Seite 77: Prozessdatenbegleiter In Telegrammen Bei Profinet Io

    Konfigurationsdaten können Sie den anschließend nachfolgenden Ausführungen in dem Kapitel „Konfigurationsgrenzen“ entnehmen. Pos : 66.9.9 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Prozes sabbil d/Proz ess datenbeglei ter i n PROF INET IO-T elegrammen @ 15\mod_1367500677656_6.doc x @ 118306 @ 3444 @ 1 7.4.2 Prozessdatenbegleiter in Telegrammen bei PROFINET IO 7.4.2.1...
  • Seite 78 Funktionsbeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Beispiel 2: • Prozessdatenbegleiter für 2-Kanal-Digitalausgangsklemmen mit Diagnose. Tabelle 32: Beispiel 2 für Prozessdatenbegleiter bei 2-Kanal-Digitalausgangsklemmen mit Diagnose Telegrammrichtung PNIO- IOD  IOC (Provider) IOC  IOD (Consumer) Submodultyp (Eingangsdaten) (Ausgangsdaten) 32 47...

  • Seite 79: Konfigurationsgrenzen

    WAGO-I/O-System 750 Funktionsbeschreibung 750-370 Feldbuskoppler PROFINET IO Pos : 66.11 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/F unktions besc hreibung 750-370 - Teil 3 ( Konfiggrenzen, etc.) @ 23\mod_1436187544198_6.doc x @ 185307 @ 23323444 @ 1 Konfigurationsgrenzen 7.5.1 Minimale Konfiguration Die minimale Konfiguration stellt sich ein, wenn Sie nur den Stationsstellvertreter (DAP) projektieren.

  • Seite 80: Flexible Konfiguration Digitaler Busklemmen

    Funktionsbeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Flexible Konfiguration digitaler Busklemmen 7.6.1 Packen der Informationen von Digitaleingangs- und -ausgangsklemmen Digitaleingangsklemmen und/oder Digitalausgangsklemmen belegen im Prozessabbild pro Kanal eine Datenmenge von 1 oder 2 Bit. Je nach Kanalzahl reicht der Umfang an Prozessdaten entsprechender Busklemmen von 2 Bit bis 2 Byte.

  • Seite 81: Regeln Für Das Packen Von Digitalen Informationen

    WAGO-I/O-System 750 Funktionsbeschreibung 750-370 Feldbuskoppler PROFINET IO Submodultypen, die keine Daten allokieren Werden für digitale Busklemmen immer nur größere Datenmengen allokiert als zur Darstellung der physikalischen Kanäle eigentlich erforderlich sind, ist die Datenverarbeitung sehr ineffizient, da auch die Daten ohne eigentliche Informationen stets mit übertragen werden müssen.

  • Seite 82: Beispiel Für Das Packen Von Digitalen Informationen

    Funktionsbeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Daten in dem zuletzt allokierten Abschnitt belegen. Die allokierten Daten in vorhergehenden Abschnitten können rückwirkend nicht genutzt werden. • Bei der Zuordnung werden nur Busklemmen mit digitalen Eingangs- und Ausgangsdaten berücksichtigt. Busklemmen mit analogen Eingangs-/Ausgangsdaten werden für diese Betrachtung ignoriert, auch wenn sich diese physikalisch und entsprechend bei der Projektierung zwischen den digitalen befinden.

  • Seite 83: Mögliche Fehler Beim Packen Von Digitalen Informationen

    WAGO-I/O-System 750 Funktionsbeschreibung 750-370 Feldbuskoppler PROFINET IO Ausgangsdatenbereich von 1 Byte. Der noch zur Verfügung stehende freie Bereich von Steckplatz 2 wird damit geschlossen und bleibt ungenutzt. Diese freibleibenden Bits gelangen nicht zur Peripherie. Die nachfolgenden Abbildungen zeigen die gepackten Nutzdaten im Echtzeit- telegramm von PROFINET IO jeweils in Ausgangs- und Eingangsrichtung.
  • Seite 84 Funktionsbeschreibung WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Das erste Submodul allokiert 16 Bits und belegt davon 2 Bit. Es stehen noch 14 Bits zur Verfügung. Die nachfolgenden 5 Submodule allokieren nicht und benötigen jeweils 4 Bits. Das zweite, dritte und vierte Submodul kann die benötigte Datenmenge von jeweils 4 Bits, also 12 Bits belegen.

  • Seite 85: Einsatz Fehlersicherer Busklemmen (Profisafe V2)

    Funktionsbeschreibung 750-370 Feldbuskoppler PROFINET IO Pos : 66.13 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/F unktions besc hreibung 750-0370 - Teil 4 @ 23\mod_1438937324097_6.doc x @ 187617 @ 222 @ 1 Einsatz fehlersicherer Busklemmen (PROFIsafe V2) Der Feldbuskoppler erlaubt Ihnen den Betrieb aller PROFIsafe-V2-Busklemmen aus der Serie 750 und 753.

  • Seite 86: Individual-Parametrierung Von Busklemmen Mittels Ipar-Server

    Aktuell können Sie die iPar-Server-Mechanismen ausschließlich mit den PROFIsafe-V2-Busklemmen nutzen. Zur Parametrierung von Gerätefunktionen dieser Busklemmen werden die iParameter verwendet, die Sie aufgrund der aktuellen Definitionen über ein Hersteller-Tool, in diesem Fall WAGO-I/O-CHECK bzw. WAGO-SEDI, bei der Inbetriebnahme einstellen müssen. Abbildung 41: iPar-Server Handbuch...
  • Seite 87 Aufruf von SEDI stehen Ihnen drei unterschiedliche Kommunikationswege zur Verfügung, die den TCI-Konformitätsklassen entsprechen: Lokale Konfigurationsschnittstelle (TCI CC1) Der Aufruf des SEDIs erfolgt über WAGO-I/O-CHECK. TCP/IP-Kommunikation über den WAGO Service-Port 6626 (TCI CC2) Der Aufruf des SEDIs erfolgt über WAGO-I/O-CHECK. Information Weitere Informationen zu den TCI-Konformitätsklassen! Sie können weitere Informationen zu den TCI-Konformitätsklassen der...

  • Seite 88: Firmware-Aktualisierung

    Hinweis Firmware-Update-Tools nur auf Anforderung erhältlich! Beachten Sie, dass Sie die Firmware-Update-Tools „WAGO Ethernet Update” und „WAGO FBC Update“ nur auf Anforderung erhalten. Nehmen Sie dazu Kontakt auf mit dem Technischen Support per E-Mail unter: support@wago.com. Die erforderlichen Schritte, um das Update vorzunehmen, entnehmen Sie der Online-Hilfe des Tools „WAGO Ethernet Update”...
  • Seite 89 Beachten Sie, dass ein versehentliches Laden des Gerätes mit einer ungültigen oder nicht für das Gerät bestimmten Firmware zu einer Fehlermeldung seitens „WAGO Ethernet Update“ und einer Fehlersignalisierung auf der ‚I/O‘-LED des Feldbuskopplers führt. Führen Sie in diesem Fall einen Neustart des Feldbuskopplers durch.

  • Seite 90: In Betrieb Nehmen

    Pos : 68 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Inbetri ebnehmen - Konfigurier en - Parametri eren - Bedienen/In Betri eb nehmen - Ü bersc hrift 1 @ 4\mod_1240901452750_6.doc x @ 31568 @ 1 @ 1 In Betrieb nehmen Pos : 69.1 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/PROFINET IO/In Betrieb nehmen ( 750-370) @ 23\mod_1433167672587_6.doc x @ 183167 @ 2222 @ 1 Allgemeines Vorgehen Haben Sie den gewünschten Peripherieausbau des Feldbuskopplers mit den...

  • Seite 91: Ablauf Der Projektierung

    WAGO-I/O-System 750 In Betrieb nehmen 750-370 Feldbuskoppler PROFINET IO Ablauf der Projektierung Um die Hardwareprojektierung des IO-Devices durchführen zu können, müssen Sie zuvor die GSD-Datei (siehe hierzu auch Kapitel „GSD-Datei“) in die Projektierungssoftware einbinden bzw. installieren. Darin sind alle Eigenschaften des Feldbuskopplers und der anreihbaren Busklemmen hinterlegt, um u.
  • Seite 92 In Betrieb nehmen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO sowie die Parameterbeschreibungen sind in dem Kapitel „Parametrierung“ erläutert. Geben sie im Engineering die Netzwerktopologie bekannt, wenn Sie den Gerätetausch ohne erneute Stationstaufe durch entsprechende Tools nutzen wollen. Voraussetzung für diese Funktionalität ist, dass der DIP-Schalter nicht zum Zweck der Stationstaufe verwendet wird.

  • Seite 93: Etablierung Des Echtzeitdatenaustauschs

    WAGO-I/O-System 750 In Betrieb nehmen 750-370 Feldbuskoppler PROFINET IO Etablierung des Echtzeitdatenaustauschs Der IO-Controller vergibt anhand des im Vorfeld vergebenen Stationsnamens die projektierten IP-Einstellungen an den Feldbuskoppler. Danach kann die PROFINET-Verbindung durch den IO-Controller etabliert werden und das IO-Device kann die projektierten Parameter empfangen.
  • Seite 94 In Betrieb nehmen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Erstellen Sie ggf. mit den Bordmitteln der Projektierungssoftware die Soll- Konfiguration des PROFINET-IO-Netzwerks. Die Soll-Konfiguration ist für die Einbindung des Feldbuskopplers zwingend erforderlich, wenn Sie den Gerätetausch ohne anschließende, toolbasierte Stationstaufe durchführen wollen. Bei Übereinstimmung von Soll- und Ist-Konfiguration können Sie sogar ggf.

  • Seite 95: Gsd-Datei

    In Betrieb nehmen 750-370 Feldbuskoppler PROFINET IO Pos : 69.3 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/PROFINET IOGSD-Datei en (750- 370, - 375, -377) @ 14\mod_1364233656793_6.doc x @ 116019 @ 2 @ 1 GSD-Datei Die GSD-Datei beschreibt die für eine Projektierung erforderlichen Eigenschaften des Feldbuskopplers und der Busklemmen, wie beispielsweise die Datenlänge im...

  • Seite 96: Parametrierung

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 69.5 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/PROFINET IO/Par ametri erung (750- 370) @ 23\mod_1433231032749_6.doc x @ 183215 @ 234444443 @ 1 Parametrierung Die Einstellung der Parameter (Attribute) für den Feldbuskoppler als Stationsstellvertreter (DAP) und für die Busklemmen (I/O-Module) wird mit Hilfe...

  • Seite 97: Meldung Externer Modul-/Kanalfehler

    WAGO-I/O-System 750 In Betrieb nehmen 750-370 Feldbuskoppler PROFINET IO 8.6.1.3 Meldung externer Modul-/Kanalfehler Tabelle 40: Parametrierung DAP – Attribut Meldung externer Modul-/Kanalfehler Attribut-Name Attribut-Wert Beschreibung Die externen Diagnoseinformationen aller diagnosefähigen Busklemmen werden Meldung externer • nicht zum PROFINET-IO-Controller Modul-/Kanalfehler gesperrt übertragen.

  • Seite 98: Reaktion Auf K-Bus-Fehler

    In Betrieb nehmen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 8.6.1.6 Reaktion auf K-Bus-Fehler Tabelle 43: Parametrierung DAP – Attribut Reaktion auf K-Bus-Fehler Attribut-Name Attribut-Wert Beschreibung Bei Störungen der internen Kommunikation von Feldbuskoppler und Busklemmen, wie z. B. fehlende Endklemme PROFINET-IO- •...

  • Seite 99: Standard-Modulparameter

    In Betrieb nehmen 750-370 Feldbuskoppler PROFINET IO Pos : 69.7 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/PROFINET IO/Par ametri erung - Modulparameter (750- 370) @ 23\mod_1433247912347_6.doc x @ 183218 @ 3333 @ 1 8.6.3 Standard-Modulparameter Für bestimmte Busklemmen besteht innerhalb der Projektierung die Möglichkeit,...

  • Seite 100: Fehlersichere Modulparameter (F-Parameter)

    In Betrieb nehmen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 8.6.4 Fehlersichere Modulparameter (F-Parameter) Fehlersichere Busklemmen benötigen für den sicheren Produktivdatenaustausch die genormte PROFIsafe-Parametrierung. Tabelle 45: Fehlersichere Modulparameter (F-Parameter) Parameter Einstellung Beschreibung Im F-Parametersatz sind keine Individualparameter F_Check_iPar NoCheck enthalten, die geprüft werden müssten.

  • Seite 101: Spezifische Kanalparameter

    WAGO-I/O-System 750 In Betrieb nehmen 750-370 Feldbuskoppler PROFINET IO Tabelle 46: Allgemeine Kanalparameter Parameter Einstellung Beschreibung Bei externen Fehlern werden Kanaldiagnosen und entsprechende Alarme Diagnose Kanal x sperren • nicht zum IO-Controller übermittelt. freigeben • zum IO-Controller übermittelt Wort- oder doppelwortorientierte Prozessdaten des Signalkanals werden zum IO-Controller übertragen...

  • Seite 102: Bedarfsdatenaustausch (Azyklische Kommunikation)

    750-370 Feldbuskoppler PROFINET IO Pos : 69.9 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/PROFINET IO/R ecor d-Datens ätz e (Az yklisc he Kommuni kation) - T eil 1 (750-370) @ 23\mod_1433320808478_6.doc x @ 183387 @ 2 @ 1...

  • Seite 103: Im Web-Based-Management-System (Wbm) Konfigurieren

    Im Web-Based-Management-System (WBM) konfigurieren 750-370 Feldbuskoppler PROFINET IO Pos : 71.1 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Im Web-Based-Management- System konfigurier en (Ei nleitung und Übersc hrift 1) (750-370) @ 23\mod_1439465990921_6.doc x @ 188777 @ 1 @ 1 Im Web-Based-Management-System (WBM) konfigurieren Für die Konfiguration und Verwaltung des Systems stehen Ihnen ein internes...
  • Seite 104 Pos : 71.2.3 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Übersic ht N avigationsliste/SNMP V3 @ 16\mod_1374065772532_0.doc x @ 126458 @ @ 1 • SNMP V3 Pos : 71.2.4 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Übersic ht N avigationsliste/Cl oc k @ 16\mod_1374065774617_0.doc x @ 126462 @ @ 1 • Clock Pos : 71.2.5 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Übersic ht N avigationsliste/Sec urity @ 16\mod_1374065776395_0.doc x @ 126466 @ @ 1...

  • Seite 105: Information

    Pos : 71.5 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Seite Infor mation/Infor mation - Bild ( 750- 370) @ 23\mod_1435236163856_6.doc x @ 184583 @ @ 1 Abbildung 42: WBM-Seite „Information“ Pos : 71.6 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Seite Infor mation/Infor mation - T abell e (750-370) @ 23\mod_1435566589967_6.doc x @ 184737 @ @ 1 Handbuch...

  • Seite 106: Tabelle 47: Wbm-Seite „Information

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 47: WBM-Seite „Information“ Coupler details Eintrag Standardwert Wert (Beispiel) Beschreibung Order number 750-370/000-000 750-370/000-000 Artikelnummer Firmware kk.ff.bb (rr) 02.06.02 (07) Firmware-Revisionsnummer revision (kk = Kompatibilität, ff = Funktio- nalität, bb = Bugfix, rr = Revision)

  • Seite 107: Snmp

    (MIB II). Pos : 71.8.5 /Serie 750 (WAGO-I/O-SYST EM)/Web-Bas ed-Management-System WBM/Seite SNMP/SNM P - SNMP-Objekte, Z us ätzlic h ist ei ne s pezi elle WAGO-MIB ei ngebunden. (750- 841, -871, -830) @ 6\mod_1260527822597_6.doc x @ 47029 @ @ 1 Zusätzlich ist eine spezielle WAGO-MIB eingebunden.

  • Seite 108: Snmp V1/V2C

    Pos : 71.8.12 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite SNM P/SNMP - Tabelle SNMP Configur ati on (750- 352, -370, -375, - 377, - 880, -881, - 885) @ 6\mod_1265190504432_6.doc x @ 49208 @ @ 1...
  • Seite 109 WAGO-I/O-System 750 Im Web-Based-Management-System (WBM) konfigurieren 750-370 Feldbuskoppler PROFINET IO SNMP v1/v2 (connection based) Eintrag Wert (Beispiel) Beschreibung SNMP-Version 1/2c aktivieren  SNMP Protocol Enable  V1/V2c SNMP-Version 1/2c deaktivieren  1. Manager IP 192.168.1.10 IP-Adresse des 1. verwendeten SNMP-Managers 1.

  • Seite 110: Snmp V3

    Pos : 71.8.16 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite SNM P/SNMP - In der Versi on 3 von SNM P ist der N achric htenaustausch an Benutz er gebunden. @ 4\mod_1243331908234_6.doc...

  • Seite 111: Tabelle 49: Wbm-Seite „Snmp V3

    WAGO-I/O-System 750 Im Web-Based-Management-System (WBM) konfigurieren 750-370 Feldbuskoppler PROFINET IO Tabelle 49: WBM-Seite „SNMP V3“ SNMP v3 (user based) Eintrag Wert (Beispiel) Beschreibung Anwender 1 bzw. 2 aktivieren  1. User / 2. User activate  Anwender 1 bzw. 2 deaktivieren ...

  • Seite 112: Clock

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 71.10 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Cloc k/Cloc k - Einl eitung ( 750-370, - 852) @ 15\mod_1367993894316_6.doc x @ 119290 @ 2 @ 1 Clock Auf der HTML-Seite „Clock“ nehmen Sie Einstellungen für die Feldbuscontrollerinterne Systemzeit vor.

  • Seite 113: Security

    • max. 32 Zeichen mit Sonderzeichen. Pos : 71.15 /Serie 750 ( WAGO-I/O-SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Sec urity/Hi nweis : N ach Softwar e-Res et Zugriff er neuer n! @ 6\mod_1260540394978_6.doc x @ 47057 @ @ 1 Hinweis Nach Software-Reset Zugriff erneuern! Wenn Sie auf dieser Seite einen Software-Reset auslösen, dann startet der...

  • Seite 114: Tabelle 51: Wbm-Seite „Security

     Interface deaktivieren Pos : 71.17.2 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Sec urity/Security - Tabelle 1.2 Webser ver and FT P Us er c onfiguration @ 20\mod_1411463793918_6.doc x @ 164171 @ @ 1 Handbuch Version 2.0.0...
  • Seite 115 Passwort erneut zur Bestätigung eintragen Pos : 71.17.3 /Serie 750 ( WAGO-I/O- SYST EM)/Web-Bas ed-M anagement-Sys tem WBM/Seite Sec urity/Security - Tabelle 1.4 (F ußnote wenn 1.2) @ 14\mod_1360675146650_6.doc x @ 111698 @ @ 1 Standardmäßig sind folgende Gruppen vorgesehen:...

  • Seite 116: Diagnose

    Abbildung 47: Anzeigeelemente Pos : 75.3 /Serie 750 (WAGO-I/O-SYST EM)/Di agnose/Fel dbus koppl er/-contr oller/LED- Signalisierung - T abellenkopf, LED-Zuordnung für die Di agnos e (all e Koppl er/C ontroller) @ 6\mod_1256652265984_6.doc x @ 43748 @ @ 1 Die Diagnoseanzeigen und deren Bedeutung werden in den nachfolgenden Kapiteln erläutert.

  • Seite 117: Feldbusstatus Auswerten

    WAGO-I/O-System 750 Diagnose 750-370 Feldbuskoppler PROFINET IO Pos : 75.8 /Serie 750 (WAGO-I/O-SYST EM)/Di agnose/Fel dbus koppl er/-contr oller/F eldbusstatus aus werten ('LINK ACT 1, 2', ' BF', 'DIA') @ 23\mod_1435663280227_6.doc x @ 184907 @ 3 @ 1 10.1.1 Feldbusstatus auswerten Der Betriebszustand der Kommunikation über den Feldbus wird über die obere...

  • Seite 118: Knotenstatus Auswerten

    750-370 Feldbuskoppler PROFINET IO Pos : 75.10 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/PR OFIN ET-Diag nos e/Knotenstatus aus werten - I/O- LED (PROF INET IO-Koppler) ( 750-370) @ 23\mod_1439208907733_6.doc x @ 187721 @ 3 @ 1 10.1.2...
  • Seite 119 WAGO-I/O-System 750 Diagnose 750-370 Feldbuskoppler PROFINET IO Abbildung 48: Knotenstatus - Signalisierung der I/O-LED Abbildung 49: Codierung der Fehlermeldung Beispiel eines Klemmenfehlers: • Die I/O-LED leitet mit der 1. Blinksequenz (ca. 10 Hz) die Fehleranzeige ein. • Nach der ersten Pause folgt die 2. Blinksequenz (ca. 1 Hz): Die I/O-LED blinkt viermal.

  • Seite 120: Tabelle 55: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 1

    Pos : 75.11 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 1 ( 750-0370) @ 23\mod_1435729353477_6.doc x @ 185011 @ @ 1 Tabelle 55: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 1 Fehlercode 1: „Hardware- und Konfigurationsfehler“...

  • Seite 121: Tabelle 56: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 2

    überschritten Pos : 75.12 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 2...5 (750- 0333) @ 11\mod_1317133888384_6.doc x @ 79833 @ @ 1 Tabelle 56: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 2...

  • Seite 122: Tabelle 57: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 3

    Diagnose WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 57: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 3 Fehlercode 3: „Protokollfehler Klemmenbus“ Fehler- Fehler- Abhilfe argument beschreibung --- Befinden sich Potentialeinspeiseklemmen mit Busnetzteil (750-613) im Knoten? --- 1. Überprüfen Sie, ob diese Busklemmen korrekt mit Spannung versorgt werden.

  • Seite 123: Tabelle 58: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 4

    WAGO-I/O-System 750 Diagnose 750-370 Feldbuskoppler PROFINET IO Tabelle 58: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 4 Fehlercode 4: „Physikalischer Fehler Klemmenbus“ Fehler- Fehler- Abhilfe argument beschreibung 1. Schalten Sie die Versorgungsspannung des Knotens aus. 2. Stecken Sie eine Busklemme mit Prozessdaten hinter den Feldbuskoppler.

  • Seite 124: Versorgungsspannungsstatus Auswerten

    Pos : 75.14 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 7...8 (Fehlerc ode nic ht g enutz t) @ 9\mod_1281702273781_6.doc x @ 63679 @ @ 1 Tabelle 61: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 7 … 8 Fehlercode 7 …...

  • Seite 125: Fehlerverhalten

    Diagnose 750-370 Feldbuskoppler PROFINET IO Pos : 75.17 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/F ehl er ver halten, F el dbus aus fall ( 750- 0370) @ 23\mod_1439209493262_6.doc x @ 187725 @ 23 @ 1 10.2 Fehlerverhalten 10.2.1...

  • Seite 126: Klemmenbusfehler

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 75.19 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Kl emmenbus fehl er (Koppler PR OFIN ET IO, 750- 370) @ 23\mod_1439210619216_6.doc x @ 187739 @ 3 @ 1 10.2.2 Klemmenbusfehler Ein Klemmenbusfehler wird über die I/O-LED angezeigt.

  • Seite 127: Profinet-Io-Diagnose

    Diagnosen die jeweiligen Meldungsstrukturen. Pos : 78 /Serie 750 ( WAGO-I/O-SYST EM)/Di agnose/Fel dbus koppl er/-contr oller/PROF INET-Di agnose/PR OFIN ET IO-Diagnos e - T eil 2 (370) @ 23\mod_1435733764818_6.doc x @ 185033 @ @ 1 Tabelle 64: Abrufbare Record-Datensätze für die Diagnose...

  • Seite 128: Struktur Der Standardisierten Diagnosedatensätze

    Diagnose WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 10.3.2 Struktur der standardisierten Diagnosedatensätze Die Diagnosedatensätze setzen sich aus mehreren Strukturelementen zusammen. Das erste Element im Datensatz ist jeweils der Strukturkopf. Dieser beschreibt die Version und die Länge der nachfolgenden Daten. Ein Identifier (BlockType) spezifiziert die Struktur der Diagnosedaten.

  • Seite 129: Feldbuskommunikation

    Pos : 82.2 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Speic herfunkti on/F eldbus kommuni kati on/ETHERN ET/DC P (Disc over y and basic Configur ati on Pr otocol) (für PROF INET IO) @ 14\mod_1360245976541_6.doc...

  • Seite 130: Lldp

    SNMP Pos : 82.4.2 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Speic herfunkti on/F eldbus kommuni kati on/SNM P (MIB)/SNMP ( Simpl e N etwork Management Pr otokoll) - SNMP @ 6\mod_1264585618382_6.doc x @ 48813 @ @ 1 SNMP stellt einen Standard für das Management von Geräten in einem TCP/IP- Netzwerk dar.
  • Seite 131 WAGO-I/O-System 750 Feldbuskommunikation 750-370 Feldbuskoppler PROFINET IO SNMP wird über den Port 161 abgearbeitet. Die Portnummer für die SNMP-Traps (Meldungen des Agenten) ist 162. Beide Ports müssen für die Nutzung von SNMP freigeschaltet sein. Pos : 82.4.3 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 2.0.0...

  • Seite 132: Profinet Io

    Feldbuskommunikation WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 83 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Speic herfunktion/F eldbus kommuni kation/PROFIN ET/PROFINET IO-Besc hreibung (Koppler) @ 13\mod_1353664091883_6.doc x @ 106859 @ 233333444333444 @ 1 11.2 PROFINET IO 11.2.1 Allgemeines Im Bereich der industriellen Automatisierungstechnik wird der Produktivdatenaustausch zwischen den überlagerten Steuerungssystemen und den...

  • Seite 133: Verkabelung

    WAGO-I/O-System 750 Feldbuskommunikation 750-370 Feldbuskoppler PROFINET IO Für PROFINET spielt der Investitionsschutz bestehender Anlagen eine große Rolle. Daher wurde die Einbindung existierender Feldbussysteme wie PROFIBUS, INTERBUS etc. von Anfang an vorgesehen. Mit PROFINET können Standard-Netzwerktopologien wie Stern, Baum, Linie und Ring aufgebaut werden, um den spezifischen Anforderungen der ETHERNET-Netzwerke im industriellen Umfeld gerecht zu werden.
  • Seite 134 IO-Devices. • (3) Der IO-Supervisor kann an den IO-Devices die Individual- Parametrierung (iPar) bestimmter Module (z. B. Safety mittels WAGO- SEDI) direkt vornehmen. Dieser kann auch Status-und Control-Aufgaben für die IO-Devices übernehmen und zur Diagnose der IO-Devices im Netzwerk dienen.

  • Seite 135: Adressierung

    Der Gerätename erlaubt dem IO-Controller anschließend dem Stationsstellvertreter beim Systemhochlauf die IP-Einstellungen „IP-Adresse“, „Subnetzmaske“ und „Standard-Gateway“ für die Etablierung des Produktivdatenaustausches zuzuweisen. Alternativ kann bei dem WAGO-Feldbuskoppler PROFINET IO über den DIP- Schalter ein Gerätename vordefiniert werden. 11.2.5 PROFINET-Kommunikationsprinzip 11.2.5.1...

  • Seite 136: Kommunikationsverbindung

    Feldbuskommunikation WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO • Lesen und Schreiben von Datensätzen (Records) Bedarfsdaten, wie z. B. Busklemmen-Parametrierungen, die Geräte- identifikation und Wartungsinformationen sowie erweiterte Kanal- oder Moduldiagnosen werden mittels des RPC-Protokolls über den UDP-Kanal transferiert. 11.2.5.2 Kommunikationsverbindung Um eine Kommunikationsverbindung zwischen dem IO-Controller und einem IO-Device aufzubauen, müssen die Kommunikationswege etabliert werden.

  • Seite 137: Datenaustausch

    WAGO-I/O-System 750 Feldbuskommunikation 750-370 Feldbuskoppler PROFINET IO Sind alle Parameter in das IO-Device geladen, kennzeichnet der IO-Controller sein Ende der Parametrierung mit dem „DControl.req“-Frame („EndOfParameterization“). Die Anwender-Software legt daraufhin die endgültigen Datenstrukturen an und aktualisiert die Submodulstatus. Sind im IO-Device alle Datenstrukturen angelegt und die notwendigen Überprüfungen vorgenommen, sendet das IO-Device einen „CControl.req“...

  • Seite 138: Kommunikationskonfiguration In Der Projektierungssoftware

    Feldbuskommunikation WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Die Parametrierung des IO-Devices erfolgt automatisch im Systemhochlauf des IO-Controllers. Damit ist ein Austausch des IO-Devices ohne erneute Parametrierung möglich. 11.2.8.3 Kommunikationskonfiguration in der Projektierungssoftware Darüber hinaus können in der Projektierungssoftware Konfigurationseinstellungen für die Kommunikation, Einstellungen für die zeitgesteuerte zyklische und für die ereignisgesteuerte Datenübertragung sowie auch die Anzeigeart der...

  • Seite 139: Busklemmen

    750-370 Feldbuskoppler PROFINET IO Pos : 85 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/Bus kl emmen - Ü berschrift 1, Ü bersicht - und allgemei ne Ei nleitung @ 19\mod_1401958986486_6.doc x @ 155267 @ 1 @ 1 Busklemmen Für den Aufbau von Applikationen mit dem WAGO-I/O-SYSTEM 750/753 sind...

  • Seite 140: Einsatz In Explosionsgefährdeten Bereichen

    Einsatz in explosionsgefährdeten Bereichen Pos : 87.2 /Serie 750 (WAGO-I/O-SYST EM)/Eins atz in Ex- Ber eichen/Ei ns atz ber eich Serie 750 @ 3\mod_1234272230203_6.doc x @ 27498 @ @ 1 Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt.

  • Seite 141: Beispielhafter Aufbau Der Kennzeichnung

    Kennzeichnung für Europa gemäß ATEX und IEC-Ex Pos : 87.6 /Serie 750 (WAGO-I/O-SYST EM)/Eins atz in Ex- Ber eichen/Beis piel bedruc kung der ATEX- und IEC- Ex-zug elass enen Bus klemmen gemäß C ENELEC und IEC_2013 @ 14\mod_1360569228625_6.doc x @ 111293 @ @ 1 Abbildung 51: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen...

  • Seite 142: Tabelle 66: Beschreibung Der Beispielbedruckung Der Atex- Und Iecex-Zugelassenen Busklemmen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 66: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001 X Bescheinigungsnummern Stäube Gerätegruppe: alle außer Bergbau Gerätekategorie 3 (Zone 22)
  • Seite 143 750-370 Feldbuskoppler PROFINET IO Pos : 87.8 /Serie 750 (WAGO-I/O-SYST EM)/Eins atz in Ex- Ber eichen/Beis piel bedruc kung der Ex-i- und IEC-Ex-i-zug elas senen Bus klemmen gemäß C ENELEC und IEC _2013 @ 14\mod_1360569320118_6.doc x @ 111297 @ @ 1 Abbildung 53: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Ex i...

  • Seite 144: Tabelle 67: Beschreibung Der Beispielbedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 67: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001X Bescheinigungsnummern TÜV 12 ATEX 106032 X IECEx TUN 12.0039 X...
  • Seite 145 WAGO-I/O-System 750 Einsatz in explosionsgefährdeten Bereichen 750-370 Feldbuskoppler PROFINET IO Tabelle 67: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Gase Gerätegruppe: Alle außer Bergbau 3(1)G Gerätekategorie 3 (Zone 2) die Sicherheitsvorrichtungen für Geräte der Kategorie 1 (Zone 0) enthalten 3(2)G Gerätekategorie 3 (Zone 2) die...

  • Seite 146: Kennzeichnung Für Amerika Gemäß Nec 500

    750-370 Feldbuskoppler PROFINET IO Pos : 87.10 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Kennz eichnung für Ameri ka gemäß N EC 500 - Übersc hrift 3 @ 3\mod_1224158423187_6.doc x @ 24186 @ 3 @ 1 13.1.2 Kennzeichnung für Amerika gemäß...

  • Seite 147: Errichtungsbestimmungen

    WAGO-I/O-System 750 Einsatz in explosionsgefährdeten Bereichen 750-370 Feldbuskoppler PROFINET IO Pos : 87.13 /Alle Serien (Allgemeine M odul e)/Ei ns atz i n Ex-Bereic hen/Errichtungsbes timmungen - Ü bersc hrift 2 @ 3\mod_1232453624234_6.doc x @ 26369 @ 2 @ 1 13.2...

  • Seite 148: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 07 Atex 554086 X)

    Pos : 87.16 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Besonder e Beding ung en für den sic her en Ex- Betrieb gem. AT EX-Z ertifi kat TÜV 07 ATEX 554086_X_2013_2 @ 15\mod_1368620071975_6.doc...

  • Seite 149: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 12 Atex 106032 X)

    Pos : 87.18 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Besonder e Beding ung en für den sic her en Ex- Betrieb gem. AT EX-Z ertifi kat TÜV 12 ATEX 106032x_2013_2 @ 15\mod_1368620479454_6.doc...

  • Seite 150: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 09.0001 X)

    Pos : 87.20 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Besonder e Beding ung en für den sic her en Ex- Betrieb gem. IEC-Ex-Z ertifi kat TUN 09.0001 X_2013_2 @ 15\mod_1368620660911_6.doc...

  • Seite 151: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 12.0039 X)

    Pos : 87.22 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Besonder e Beding ung en für den sic her en Ex- Betrieb gem. IEC-Ex-Z ertifi kat TUN 12.0039 X_2013_2 @ 15\mod_1368620821493_6.doc...

  • Seite 152: Besondere Bedingungen Für Den Sicheren Betrieb Nach

    WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 87.24 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Errichtungsbesti mmung en AN SI ISA 12.12.01_2013_2 @ 15\mod_1368620942842_6.doc x @ 119793 @ 3 @ 1 13.2.5 Besondere Bedingungen für den sicheren Betrieb nach ANSI/ISA 12.12.01...

  • Seite 153: Anhang

    Pos : 89 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Anhang - Z ubehör/Anhang - Übersc hrift 1 @ 4\mod_1239874070437_6.doc x @ 30558 @ 1 @ 1 Anhang Pos : 90 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Pr ozes sabbild/M odul- und Submodulz uor dnung der Bus kl emmen -T abellen ( 750-370) @ 23\mod_1438677525811_6.doc x @ 187327 @ 2333333444444444444434 @ 1 14.1 Modul- und Submodultypen der Busklemmen 14.1.1...

  • Seite 154: Tabelle 70: Submodultypen Und Datenlängen - Digitaleingangsklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Digitaleingangsklemmen erhalten als Prozessdatenbegleiter von dem IO-Controller den Consumer-Status (IOCS) und liefern diesem den Provider- Status (IOPS) der zur Verfügung gestellten Eingangs- und optionalen Diagnoseinformationen. Die Gruppe der Digitaleingangsklemmen gliedert sich in folgende Submodultypen.
  • Seite 155 WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 70: Submodultypen und Datenlängen - Digitaleingangsklemmen Prozessdatenlänge [Byte]/ Telegramm- PNIO-Modultyp Belegung [Bit] belegung [Byte] PNIO-Submodultyp Datentyp Eingang Ausgang Eingang Ausgang 2DE, DIA, Quitt. 2DE (+ 6 BIT E/A), OctetString[1], DIA, Quitt. Bitfeld...
  • Seite 156 Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 70: Submodultypen und Datenlängen - Digitaleingangsklemmen Prozessdatenlänge [Byte]/ Telegramm- PNIO-Modultyp Belegung [Bit] belegung [Byte] PNIO-Submodultyp Datentyp Eingang Ausgang Eingang Ausgang 8DE, DIA, DIA SP OctetString[1], 8DE, 8DIAS, DIA Bitfeld 8DE (+ 8 BIT E), 8DIAS...

  • Seite 157: Digitalausgangsklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.2 Digitalausgangsklemmen In den nachfolgenden Tabellen sind für die Digitalausgangsklemmen die Modul-/Submodultypen aufgelistet und den stellvertretenden Busklemmen zugeordnet. In den jeweils anschließenden Tabellen der Submodultypen und Datenlängen ist die Anzahl der Datenbits aufgeführt, die im jeweiligen Prozessabbild für die einzelnen Submodule gegebenenfalls allokiert (Angabe in Byte) und mit Informationen (Angabe in Bit) belegt werden.

  • Seite 158: Tabelle 72: Submodultypen Und Datenlängen - Digitalausgangsklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Die Gruppe der Digitalausgangsklemmen gliedert sich in folgende Submodultypen. Tabelle 72: Submodultypen und Datenlängen - Digitalausgangsklemmen Prozessdatenlänge [Byte]/ Telegramm- PNIO-Modultyp Belegung [Bit] belegung [Byte] PNIO-Submodultyp Datentyp Eingang Ausgang Eingang Ausgang OctetString[1], 2DA (+ 6 BIT A), DIA...
  • Seite 159 WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 72: Submodultypen und Datenlängen - Digitalausgangsklemmen Prozessdatenlänge [Byte]/ Telegramm- PNIO-Modultyp Belegung [Bit] belegung [Byte] PNIO-Submodultyp Datentyp Eingang Ausgang Eingang Ausgang OctetString[1], 4DA (+ 4 BIT A) Bitfeld OctetString[2], 4DA (+12 BIT A)
  • Seite 160 Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 72: Submodultypen und Datenlängen - Digitalausgangsklemmen Prozessdatenlänge [Byte]/ Telegramm- PNIO-Modultyp Belegung [Bit] belegung [Byte] PNIO-Submodultyp Datentyp Eingang Ausgang Eingang Ausgang 8DA, DIA OctetString[1], 8DA, DIA Bitfeld OctetString[2], 8DA (+ 8 BIT A), DIA...

  • Seite 161: Digitaleingangs-/-Ausgangsklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.3 Digitaleingangs-/-ausgangsklemmen In den nachfolgenden Tabellen sind für die Digitaleingangs-/-ausgangsklemmen die Modul-/Submodultypen aufgelistet und den stellvertretenden Busklemmen zugeordnet. In den jeweils anschließenden Tabellen der Submodultypen und Datenlängen ist die Anzahl der Datenbits aufgeführt, die im jeweiligen Prozessabbild für die einzelnen Submodule gegebenenfalls allokiert (Angabe in Byte) und mit Informationen (Angabe in Bit) belegt werden.

  • Seite 162: Analogeingangsklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.4 Analogeingangsklemmen In den nachfolgenden Tabellen sind für die Analogeingangsklemmen die Modul-/Submodultypen aufgelistet und den stellvertretenden Busklemmen zugeordnet. In den jeweils anschließenden Tabellen der Submodultypen und Datenlängen ist die Anzahl der Bytes aufgeführt, die im jeweiligen Prozessabbild für die einzelnen Submodule belegt werden.

  • Seite 163: Tabelle 76: Submodultypen Und Datenlängen - Analogeingangsklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Die Gruppe der Analogeingangsklemmen gliedert sich in folgende Submodultypen. Tabelle 76: Submodultypen und Datenlängen - Analogeingangsklemmen Telegramm- PNIO-Modultyp Prozessdatenlänge [Byte] belegung [Byte] PNIO-Submodultyp Datentyp Eingang Ausgang Eingang Ausgang 2AE, … Integer16 {Unsigned8, 2AE, …, EM...

  • Seite 164: Analogausgangsklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.5 Analogausgangsklemmen In den nachfolgenden Tabellen sind für die Analogausgangsklemmen die Modul-/Submodultypen aufgelistet und den stellvertretenden Busklemmen zugeordnet. In den jeweils anschließenden Tabellen der Submodultypen und Datenlängen ist die Anzahl der Bytes aufgeführt, die im jeweiligen Prozessabbild für die einzelnen Submodule belegt werden.

  • Seite 165: Sonderklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.6 Sonderklemmen In den nachfolgenden Tabellen sind für die Sonderklemmen die Modul-/Submodultypen aufgelistet und den stellvertretenden Busklemmen zugeordnet. In den jeweils anschließenden Tabellen der Submodultypen und Datenlängen ist die Anzahl der Bytes aufgeführt, die im jeweiligen Prozessabbild für die einzelnen Submodule belegt werden.

  • Seite 166: 2-Kanal-Pulsweitenausgangsklemme

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.6.2 2-Kanal-Pulsweitenausgangsklemme Für die 2-Kanal-Pulsweitenausgangsklemme existiert ein Modultyp. Tabelle 81: Modultypen 2-Kanal-Pulsweitenausgangsklemme Modultyp Beschreibung Stellvertretende Busklemmen 2PWM 2-Kanal-Pulsweitenausgangsklemme, 75x-511, 16 Bit Ausgangsdaten je Signalkanal zzgl. aller Varianten Pulsweitenausgangsklemmen erhalten im Falle, dass nur die eigentlichen...

  • Seite 167: Weg- Und Winkelmessung

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.6.3 Weg- und Winkelmessung Die Gruppe für die Weg- und Winkelmessung gliedert sich in drei Modultypen. Tabelle 83: Modultypen - Weg- und Winkelmessung Modultyp Beschreibung Stellvertretende Busklemmen 1SSI SSI-Schnittstelle, 75x-630, 32 Bit Eingangsdaten, optional Control- und zzgl.

  • Seite 168: Serielle Schnittstellen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.6.4 Serielle Schnittstellen Die Gruppe der seriellen Schnittstellen gliedert sich in zwei Modultypen. Tabelle 85: Modultypen – Serielle Schnittstellen Modultyp Beschreibung Stellvertretende Busklemmen 1SER Serielle Schnittstelle 75x-650, 75x-651, 75x-653, 75x-652, zzgl. aller Varianten...

  • Seite 169: Dc-Drive-Controller

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.6.5 DC-Drive-Controller Für die DC-Drive-Controller existiert ein Modultyp. Tabelle 87: Modultypen – DC-Drive-Controller Modultyp Beschreibung Stellvertretende Busklemmen DC-Drive DC-Drive-Controller 75x-636, zzgl. aller Varianten Bei dem DC-Drive-Controller werden Provider- und Consumer-Status (IOPS, IOCS) der Eingangs- bzw. Ausgangsinformationen in beiden Richtungen zwischen IO-Controller und IO-Device ausgetauscht.

  • Seite 170: Dali-/Dsi-Master Und Dali-Multi-Master-Klemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.6.7 DALI-/DSI-Master und DALI-Multi-Master-Klemmen Die Gruppe der DALI-Master-Klemmen gliedert sich in zwei Modultypen. Tabelle 91: Modultypen – DALI-/DSI- und DALI-Multi-Master-Klemme Modultyp Beschreibung Stellvertretende Busklemmen DALI/DSI DALI-/DSI-Master-Klemme 75x-641 DALI DALI-Multi-Master-Klemme 75x-647 Bei der DALI-/DSI-Master-Klemme und der DALI-Multi-Master-Klemme werden Provider- und Consumer-Status (IOPS, IOCS) der Eingangs- bzw.

  • Seite 171: As-Interface-Master

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.6.8 AS-Interface-Master Für den AS-Interface-Master existiert ein Modultyp. Tabelle 93: Modultypen – AS-Interface-Master Modultyp Beschreibung Stellvertretende Busklemmen ASi-Master AS-Interface-Master 75x-655 Beim AS-Interface-Master werden Provider- und Consumer-Status (IOPS, IOCS) der Eingangs- bzw. Ausgangsinformationen in beiden Richtungen zwischen IO-Controller und IO-Device ausgetauscht.

  • Seite 172: Funkempfänger-Busklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.6.9 Funkempfänger-Busklemmen Die Gruppe der Funkempfänger-Busklemmen gliedert sich in zwei Modultypen. Tabelle 95: Modultypen – Funkempfänger-Busklemmen Modultyp Beschreibung Stellvertretende Busklemmen RF-RCV Funkreceiver EnOcean 75x-642 EnOcean Modultyp Beschreibung Stellvertretende Busklemmen ® Bluetooth Bluetooth RF-Transceiver...

  • Seite 173: 14.1.6.10 Mp-Bus-Master-Klemme

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.6.10 MP-Bus-Master-Klemme Für die MP-Bus-Master-Klemme existiert ein Modultyp. Tabelle 97: Modultypen – MP-Bus-Master-Klemmen Modultyp Beschreibung Stellvertretende Busklemmen MP-Bus- MP-Bus-Masterklemme 75x-643 Master Bei den MP-Bus-Masterklemmen werden Provider- und Consumer-Status (IOPS, IOCS) der Eingangs- bzw. Ausgangsinformationen in beiden Richtungen zwischen IO-Controller und IO-Device ausgetauscht.

  • Seite 174: 14.1.6.12 Sicherheitsklemmen Profisafe V2

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.6.12 Sicherheitsklemmen PROFIsafe V2 Für die Gruppe der Sicherheitsklemmen PROFIsafe V2 existiert ein Modultyp. Tabelle 101: Modultypen – Sicherheitsklemmen PROFIsafe V2 Modultyp Beschreibung Stellvertretende Busklemmen Sicherheitsklemmen PROFIsafe V2 iPar 75x-661/000-003, 75x-662/000-003, 750-663/000-003, 75x-666/000-003,...

  • Seite 175: 14.1.6.13 Steppercontroller

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.1.6.13 Steppercontroller Für die Gruppe der Steppercontroller existiert ein Modultyp. Tabelle 103: Modultypen – Steppercontroller Modultyp Beschreibung Stellvertretende Busklemmen Stepper, Steppercontroller, Stepperservo 75x-670, Servo 75x-671, 750-672, 750-673 Bei den Steppercontrollern werden Provider- und Consumer-Status (IOPS, IOCS) der Eingangs- bzw.

  • Seite 176: Systemklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.1.7 Systemklemmen 14.1.7.1 Potentialeinspeiseklemmen Für die Gruppe der Potentialeinspeiseklemmen existiert ein Modultyp. Tabelle 105: Modultypen – Potentialeinspeiseklemmen Modultyp Beschreibung Stellvertretende Busklemmen P-Einsp. Potentialeinspeiseklemmen mit 2 Bit Diagnose 750-606, 750-610, 750-611 Potentialeinspeiseklemmen liefern einen Provider-Status (IOPS) an den IO-Controller.

  • Seite 177: Parameter Der Busklemmen (I/O-Module)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Pos : 92 /Serie 750 ( WAGO-I/O-SYST EM)/Anhang/Par ameter - Parameter des D AP und der Bus klemmen (750-370) @ 23\mod_1438770531110_6.doc x @ 187477 @ 23333333333 @ 1 14.2 Parameter der Busklemmen (I/O-Module) In den nachfolgenden Unterkapiteln sind für die Parametrierung der...

  • Seite 178: Digitalausgangsklemmen (Do)

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.2.2 Digitalausgangsklemmen (DO) Alle Digitalausgangsklemmen erhalten vom IO-Controller einen Parameterdatensatz in Form eines Record-Write-Auftrags. Der Parameterdatensatz wird an die Datensatznummer bzw. den Index 0x4000 oder 16384 gesendet. Dieser Datensatz enthält die nachfolgenden Attribute.

  • Seite 179: Digitalausgangsklemmen Mit Diagnose (Do, Dia)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.2.3 Digitalausgangsklemmen mit Diagnose (DO, DIA) Liefert die Digitalausgangsklemme Diagnosedaten, können zusätzlich die nachfolgenden Attribute kanalweise bei der Parametrierung eingestellt werden. Tabelle 112: Parametrierung – Übersicht der zusätzlichen Attribute für Digitalausgangsklemmen mit Diagnose (DO, DIA) Zusätzliche Attribute für die Digitalausgangsklemmen mit Diagnose (DO, DIA)

  • Seite 180: Analogeingangsklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.2.4 Analogeingangsklemmen Alle Analogeingangsklemmen erhalten einen Parametersatz in Form eines Record-Write-Auftrags an die Datensatznummer bzw. den Index 0x4000 oder 16384. Dieser Datensatz enthält die nachfolgenden Attribute, die bei der Parametrierung je nach Busklemmentyp (Artikelnummer) eingestellt werden können.

  • Seite 181: Spezielle Ai-Busklemmentypen (Ai, Rtd, Tc, Pm)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.2.5 Spezielle AI-Busklemmentypen (AI, RTD, TC, PM) Neben den zuvor beschriebenen Attributen existieren bei den Standardklemmen ohne Artikelnummernerweiterung und bei den Varianten mit der Artikelnummernerweiterung „/003-000“ je nach Busklemmentyp weitere Attribute. Tabelle 117: Parametrierung – Übersicht der zusätzlichen Attribute für spezielle AI- Busklemmentypen (2/4 AI, RTD, TC, PM) Zusätzliche Attribute für spezielle AI-Busklemmentypen (2/4 AI, RTD, TC, PM)

  • Seite 182: Tabelle 119: Parametrierung 4Ai, Rtd 464 - Attribut „Sensortyp

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 119: Parametrierung 4AI, RTD 464 – Attribut „Sensortyp“ Attributname Attributwert Beschreibung Pt 100 (EN 60751) Ni 100 (DIN 43760) Pt 1000 (EN 60751) Pt 500 (EN 60751) Pt 200 (EN 60751) Ni 1000 (TK 6180,...

  • Seite 183: Tabelle 122: Parametrierung 4Ai, Rtd 450 - Attribut „Sensortyp

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 122: Parametrierung 4AI, RTD 450 – Attribut „Sensortyp“ Attributname Attributwert Beschreibung Pt 100 (EN 60751) Ni 100 (DIN 43760) Pt 1000 (EN 60751) Pt 500 (EN 60751) Pt 200 (EN 60751) Ni 1000 (TK 6180,...

  • Seite 184: Tabelle 124: Parametrierung 8Ai, Rtd 451 - Attribut „Sensortyp

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 124: Parametrierung 8AI, RTD 451 – Attribut „Sensortyp“ Attributname Attributwert Beschreibung Pt 100 (EN 60751) Ni 100 (EN 43760) Pt 1000 (EN 60751) Pt 500 (EN 60751) Pt 200 (EN 60751) Ni 1000 (TK 6180,...

  • Seite 185: Tabelle 130: Parametrierung Ai, 3 Pm - Attribut „Phase Für Spitzenwert

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 130: Parametrierung AI, 3 PM – Attribut „Phase für Spitzenwert“ Attributname Attributwert Beschreibung Siehe Handbuch zur Busklemme 75x-494, 75x-495 Phase für Spitzenwert unter: www.wago.com Tabelle 131: Parametrierung AI, 3 PM – Attribut „Autoreset Min-/Max-Werte“...

  • Seite 186: Tabelle 136: Parametrierung Ai, 3 Pm - Attribut „Stromwandlerverhältnis

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 136: Parametrierung AI, 3 PM – Attribut „Stromwandlerverhältnis“ Attributname Attributwert Beschreibung Stromwandlerverhält- 0, 1 … 255 nis, LB Siehe Handbuch zur Busklemme 75x-494, 75x-495 unter: www.wago.com Stromwandlerverhält- 0 … 255 nis, HB Tabelle 137: Parametrierung AI, 3 PM –...

  • Seite 187: Analogausgangsklemmen (Ao)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.2.6 Analogausgangsklemmen (AO) Alle Analogausgangsklemmen erhalten vom IO-Controller einen Parametersatz in Form eines Record-Write-Auftrags. Für Standardsubmodule wird der Parameterdatensatz an die Datensatznummer bzw. den Index 0x4000 oder 16384 gesendet. Dieser Datensatz enthält die nachfolgenden Attribute.

  • Seite 188: Analogausgangsklemmen Mit Diagnose (Ao, Dia)

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.2.7 Analogausgangsklemmen mit Diagnose (AO, DIA) Liefert die Analogausgangsklemme Diagnosedaten, können zusätzlich die nachfolgenden Attribute kanalweise bei der Parametrierung eingestellt werden. Tabelle 143: Parametrierung – Übersicht der zusätzlichen Attribute für Analogausgangsklemmen mit Diagnose (AO, DIA) Zusätzliche Attribute für die Analogausgangsklemmen mit Diagnose (AO, DIA)

  • Seite 189: Spezielle Ao-Busklemmentypen Mit Parameterkanal (Ao, 562, 563)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.2.8 Spezielle AO-Busklemmentypen mit Parameterkanal (AO, 562, 563) Für Standardsubmodule, die mit einem Parameterkanal ausgestattet sind, wird ein weiterer Parameterdatensatz an die Datensatznummer bzw. den Index 0x2000 oder 8192 gesendet. Je nach Busklemmentyp (Artikelnummer) können dann zusätzlich folgende Attribute bei der Parametrierung eingestellt werden.

  • Seite 190: Tabelle 149: Parametrierung Ao, 562, 563 - Attribut „Betriebsart

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 149: Parametrierung AO, 562, 563 – Attribut „Betriebsart“ Attributname Attributwert Beschreibung 0-10 V Siehe Handbuch zur Busklemme 75x-562 unter: www.wago.com. +/-10 V Betriebsart 0-20 mA Siehe Handbuch zur Busklemme 750-563 4-20 mA unter: www.wago.com.

  • Seite 191: Sonderklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.2.9 Sonderklemmen Alle Sonderklemmen erhalten einen Parametersatz in Form eines Record-Write- Auftrags an die Datensatznummer bzw. den Index 0x4000 oder 16384. Dieser Datensatz enthält die nachfolgenden Attribute. Tabelle 154: Parametrierung SF, DIA – Attribut „Diagnose“...

  • Seite 192: 14.2.10 Systemklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 157: Parametrierung SF, ASi 655 – Attribut „Nutzung unbelegter PA-Bereiche“ Attributname Attributwert Beschreibung Keine (mit AS-i 2.1) Nutzung unbelegter Siehe Handbuch zur Busklemme 75x-655 Analogwerte PA-Bereiche unter: www.wago.com (an AS-i 3.0) 14.2.10 Systemklemmen Alle diagnosefähigen Systemklemmen erhalten einen Parametersatz in Form eines...

  • Seite 193: Record-Datensätze

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Pos : 94 /Serie 750 ( WAGO-I/O-SYST EM)/Anhang/R ec ord-Datens ätz e ( Par ametrierung) (370) @ 23\mod_1433334035308_6.doc x @ 183391 @ 2 @ 1 14.3 Record-Datensätze Die folgende Tabelle enthält alle verfügbaren Datensätze des Feldbuskopplers, sortiert nach dem Datensatz-Index.
  • Seite 194 Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 160: Record-Datensätze Index Datensatz Zugriff Ebene [hex] C00B Diagnosis in all codings C00C Diagnosis, Maintenance, Qualified and Status C010 Maintenance required in channel coding C011 Maintenance demanded in channel coding C012 Maintenance required in all codings...

  • Seite 195: Detailstruktur I&M 0

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Pos : 96 /Serie 750 ( WAGO-I/O-SYST EM)/Anhang/D etailstruktur en I&M 0-4 ( 750-370) @ 23\mod_1438856732843_6.doc x @ 187537 @ 2 @ 1 14.4 Detailstruktur I&M 0 Die folgende Tabelle beschreibt den I&M-Datensatz 0 im Detail.

  • Seite 196: Struktur Der Standardisierten Diagnosedatensätze

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Pos : 98.1 /Serie 750 (WAGO-I/O-SYST EM)/Anhang/Kanalspezifisc he Diag nose 1.1 ( 750-370) @ 23\mod_1439540419019_6.doc x @ 188947 @ 23 @ 1 14.5 Struktur der standardisierten Diagnosedatensätze Die Diagnosedatensätze setzen sich aus mehreren Datenstrukturen zusammen.

  • Seite 197: Kanalspezifische Diagnose

    Diagnosestruktur (UserStructureIdentifier) 0x8000 Kanaldiagnose 0x8002 Erweiterte Kanaldiagnose Pos : 98.3 /Serie 750 (WAGO-I/O-SYST EM)/Anhang/Kanalspezifisc he Diag nose 1.3 ( 750-370) @ 23\mod_1439214887857_6.doc x @ 187779 @ 4 @ 1 14.5.1.1 Kanaldiagnose Die Kanaldiagnose wird vom Feldbuskoppler gesetzt, wenn es sich um externe Kanalfehler wie z.

  • Seite 198: Tabelle 166: Aufbau Einer Instanz „Channeldiagnosisdata

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 166: Aufbau einer Instanz „ChannelDiagnosisData“ Byte- Datentyp Beschreibung offset Diagnose-Instanz (ChannelNumber) 0 / 1 WORD 0x0000 … Kanal 0 … 15 0x000F 0x8000 Submodul 2 / 3 WORD Kanal-/Submoduleigenschaften (ChannelProperties) … 2...
  • Seite 199 WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 166: Aufbau einer Instanz „ChannelDiagnosisData“ Byte- Datentyp Beschreibung offset 4 / 5 WORD Fehlertyp 0x0000 reserviert 0x0001 Kurzschluss 0x0002 Unterspannung 0x0003 Überspannung 0x0004 Überlast 0x0005 Übertemperatur 0x0006 Drahtbruch 0x0007 Oberer Grenzwert überschritten 0x0008 Unterer Grenzwert überschritten...

  • Seite 200: Fehlerfälle Der Diagnosefähigen Busklemmen

    0x8000 … reserviert 0xFFFF Pos : 98.4 /Serie 750 (WAGO-I/O-SYST EM)/Anhang/Kanalspezifisc he Diag nose 1.5 ( 750-370) @ 23\mod_1439215898507_6.doc x @ 187783 @ 455555533 @ 1 14.5.1.2 Fehlerfälle der diagnosefähigen Busklemmen Die nachfolgenden Listen enthalten die jeweiligen Fehlertypen und deren Bedeutung für die diagnosefähigen Busklemmen, sortiert nach Digitaleingangs-...

  • Seite 201: 14.5.1.2.2 Digitalausgangsklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.5.1.2.2 Digitalausgangsklemmen Tabelle 168: Fehlerfälle der diagnosefähigen Digitalausgangsklemmen Artikel- Daten- Fehlertyp Bedeutung nummer format 75x-506 BIT 0x0001 / 1 Kurzschluss Signalausgang kurzgeschlossen 0x0002 / 2 Unterspannung Feldspannung am Signalausgang zu 0x0006 / 6...

  • Seite 202: 14.5.1.2.3 Analogeingangsklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.5.1.2.3 Analogeingangsklemmen Tabelle 169: Fehlerfälle der diagnosefähigen Analogeingangsklemmen Artikel- Daten- Fehlertyp Bedeutung nummer format WORD 75x-460, 0x0006 / 6 Leitungsbruch Signalleitung zum Geber unterbrochen 75x-461, 0x0008 / 8 Unterer Grenzwert Messbereichsunterschreitung oder 75x-481...

  • Seite 203: 14.5.1.2.4 Analogausgangsklemmen

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO 14.5.1.2.4 Analogausgangsklemmen Tabelle 170: Fehlerfälle der diagnosefähigen Analogausgangsklemmen Artikel- Daten- Fehlertyp Bedeutung nummer format WORD 75x-553, 0x0009 / 9 Fehler Ausgang kurzgeschlossen, 75x-555, Interner Fehler (z. B. Hardwarefehler) 75x-557, 75x-559, 75x-560 WORD 75x-562,...

  • Seite 204: 14.5.1.2.5 Komplexe Busklemmen

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.5.1.2.5 Komplexe Busklemmen Tabelle 171: Fehlerfälle der diagnosefähigen komplexen Busklemmen Artikel- Daten- Fehlertyp Bedeutung nummer format 750-606 BIT 0x0002 / 2 Unterspannung Ausgangsspannung zu gering 0x0011 / 17 Geber- oder Feldspannung nicht vorhanden oder zu...

  • Seite 205: 14.5.1.2.6 Profisafe-V2-Ipar-Busklemmen

    Handbüchern zu den entsprechenden Busklemmen detailliert beschrieben. Information Weitere Informationen zu den PROFIsafe-V2-iPar-Busklemmen! Sie finden detaillierte Informationen zu den PROFIsafe-V2-iPar- Busklemmen und deren Fehlerfallbeschreibungen in den Handbüchern zu den Busklemmen. Sie können diese von der WAGO-Internetseite herunterladen unter: www.wago.com. Handbuch Version 2.0.0...

  • Seite 206: Erweitere Kanaldiagnose

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.5.2 Erweitere Kanaldiagnose Die erweiterte Kanaldiagnose verwendet der Feldbuskoppler zur Signalisierung von Klemmenbus-, Konfigurations- und Parametrierungsfehlern. Die erweiterten Fehlerinformationen sind laut PROFINET-IO-Spezifikation herstellerspezifisch zu formulieren. Der Fehlertyp (UserstructureIdentifier) hat den Wert für erweiterte Kanaldiagnose (0x8002).

  • Seite 207: Tabelle 173: Zusätzliche Fehlerinformationen Bei Dem Fehlertyp „Parametrierungsfehler (0X0010)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 172: Aufbau einer Instanz „ExtChannelDiagnosisData “ Byte- Datentyp Beschreibung offset 4 / 5 WORD Fehlertyp 0x0000 reserviert, nicht spezifiziert 0x0010 Fehlerhafte Parametrierung 0x001F Fehlende Parametrierung 0x0100 Klemmenbusfehler 6 / 7 WORD Erweiterter Fehlertyp 0x0000 …...
  • Seite 208 Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 173: Zusätzliche Fehlerinformationen bei dem Fehlertyp „Parametrierungsfehler (0x0010)“ Fehlertyp „Parametrierungsfehler (0x0010)“ Erweiterter Zusatzwert Beschreibung Fehlertyp 0x0014 0xC0018014 Die reservierten Eingangsparameter des Moduls haben einen ungültigen Wert. 0x0020 0xC0018020 Das Ersatzwertverhalten für Ausgänge des Moduls wird nicht unterstützt.

  • Seite 209: Tabelle 174: Zusätzliche Fehlerinformationen Bei Dem Fehlertyp „Parametrierungsfehler 0X001F

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 173: Zusätzliche Fehlerinformationen bei dem Fehlertyp „Parametrierungsfehler (0x0010)“ Fehlertyp „Parametrierungsfehler (0x0010)“ Erweiterter Zusatzwert Beschreibung Fehlertyp 0x009A 0xC001809A Die Freischaltung für die Prozessabbilderstellung (Tabelle 0, Register 3) ist deaktiviert. 0x009B 0xC001809B Der Algorithmus für die Prozessabbilderstellung (Tabelle 0, Register 3) ist unzulässig.

  • Seite 210: Tabelle 175: Zusätzliche Fehlerinformationen Bei Dem Fehlertyp „K-Bus-Fehler 0X100

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO herstellerspezifischen Fehler, der über den Fehlertyp 100 abgebildet wird. Die zusätzlichen Fehlerinformationen können der nachfolgenden Tabelle entnommen werden. Tabelle 175: Zusätzliche Fehlerinformationen bei dem Fehlertyp „K-Bus-Fehler 0x100“ Fehlertyp „K-Bus-Fehler (0x0100)“ Erweiterter Zusatzwert Beschreibung...

  • Seite 211: Tabelle 177: Zusätzliche Fehlerinformationen Bei Dem Fehlertyp „Neukonfiguration Erforderlich (0X0102)

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO des Klemmenbusses nach Aufheben des Fehlers parametriert, muss die PROFINET-IO-Verbindung ab- und erneut aufgebaut werden, um eine Parametrierung der angeschlossenen Busklemmen durchführen zu können. Die Aufforderung zur Neukonfiguration erfolgt durch einen herstellerspezifischen Fehler vom Fehlertyp 102 .

  • Seite 212: Abweichung Soll-/Istkonfiguration

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO 14.5.3 Abweichung Soll-/Istkonfiguration Der Feldbuskoppler stellt bei einer Moduldifferenz Diagnoseinformationen in Form eines „ModuleDiffBlock“ bereit, wenn es Abweichungen zwischen der Modul-/Submodulkonfiguration des IO-Controllers und den tatsächlich gesteckten Busklemmen gibt. Der „BlockType“ im Strukturkopf des Datensatzes entspricht den Wert für Moduldifferenzen (0x8104).

  • Seite 213: Tabelle 179: Aufbau Der Einträge Fehlerhaft Konfigurierter Module

    WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Anschließend folgen die Einträge für die fehlerhaft konfigurierten Module/Submodule. Die Anzahl vorhandener Einträge ist in der einleitenden Struktur des „ModuleDiffBlock“ hinterlegt. Tabelle 179: Aufbau der Einträge fehlerhaft konfigurierter Module Byte- Datentyp Beschreibung offset...

  • Seite 214: Tabelle 180: Struktur Fehlerhaft Konfigurierter Submodule

    Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Nach einem Moduleintrag folgen zunächst die Einträge für die fehlerhaft konfigurierten Submodule. Tabelle 180: Struktur fehlerhaft konfigurierter Submodule Byte- Beschreibung Datentyp offset 0 / 1 WORD 0x00 0x01 Submodulsteckplatz mit Soll-Ist-Abweichung 2 / 3...
  • Seite 215 WAGO-I/O-System 750 Anhang 750-370 Feldbuskoppler PROFINET IO Tabelle 180: Struktur fehlerhaft konfigurierter Submodule Byte- Beschreibung Datentyp offset 8 / 9 WORD Submodulstatus (Submodulstatus.b15 = 1) '000' '001' Das Submodul kann nicht von einem IO-Supervisor übernommen werden. … '010' … Reserviert...
  • Seite 216 Anhang WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO === Ende der Liste für T extmar ke Inhalt_mitte === Handbuch Version 2.0.0...

  • Seite 217: Abbildungsverzeichnis

    Abbildung 17: Tragschienenkontakt (Beispiel) ............ 37 Abbildung 18: Kabelschirm auf Erdpotential ............38 Abbildung 19: Beispiel WAGO-Schirm-Anschlusssystem ........39 Abbildung 20: Anwendung des WAGO-Schirm-Anschlusssystems ....40 Abbildung 21: Ansicht Feldbuskoppler PROFINET IO ........44 Abbildung 22: Geräteeinspeisung ................. 46 Abbildung 23: RJ-45-Stecker ................47 Abbildung 24: Anzeigeelemente ................
  • Seite 218 Abbildungsverzeichnis WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Abbildung 43: WBM-Seite „SNMP“ ..............108 Abbildung 44: WBM-Seite „SNMP V3“ ............110 Abbildung 45: WBM-Seite „Clock“ ..............112 Abbildung 46: WBM-Seite „Security“ ..............114 Abbildung 47: Anzeigeelemente ................. 116 Abbildung 48: Knotenstatus - Signalisierung der I/O-LED ........ 119 Abbildung 49: Codierung der Fehlermeldung .............

  • Seite 219: Tabellenverzeichnis

    Tabelle 8: Filterklemmen für die 24V-Versorgung ..........32 Tabelle 9: Legende zur Abbildung „Versorgungsbeispiel für Feldbuskoppler/- controller” ....................34 Tabelle 10: WAGO-Netzgeräte (Auswahl) ............35 Tabelle 11: WAGO-Schutzleiterklemmen ............36 Tabelle 12: PROFINET-IO-Eigenschaften und Mengengerüste ......42 Tabelle 13: Legende zur Abbildung „Ansicht Feldbuskoppler PROFINET I/O“ . 45 Tabelle 14: Busanschluss und Steckerbelegung, RJ-45-Stecker ......
  • Seite 220 Tabellenverzeichnis WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 39: Parametrierung DAP – Attribut K-Bus-Verlängerung ....... 96 Tabelle 40: Parametrierung DAP – Attribut Meldung externer Modul-/Kanalfehler ........................97 Tabelle 41: Parametrierung DAP – Attribut Prozesswert-Darstellung ....97 Tabelle 42: Parametrierung DAP – Attribut Verhalten bei PROFINET-IO-Fehler ........................
  • Seite 221 WAGO-I/O-System 750 Tabellenverzeichnis 750-370 Feldbuskoppler PROFINET IO Tabelle 82: Submodultypen und Datenlängen – 2-Kanal- Pulsweitenausgangsklemme ..............166 Tabelle 83: Modultypen - Weg- und Winkelmessung ........167 Tabelle 84: Submodultypen und Datenlängen – Weg- und Winkelmessung ..167 Tabelle 85: Modultypen – Serielle Schnittstellen ..........168 Tabelle 86: Submodultypen und Datenlängen –...
  • Seite 222 Tabellenverzeichnis WAGO-I/O-System 750 750-370 Feldbuskoppler PROFINET IO Tabelle 123: Parametrierung 2AI, RTD 450 – Attribut „Anschlussart“ ..... 183 Tabelle 124: Parametrierung 8AI, RTD 451 – Attribut „Sensortyp“ ....184 Tabelle 125: Parametrierung 8AI, RTD 451 – Attribut „Anschlussart“ ..... 184 Tabelle 126: Parametrierung AI, PM 494 –...
  • Seite 223 WAGO-I/O-System 750 Tabellenverzeichnis 750-370 Feldbuskoppler PROFINET IO Tabelle 157: Parametrierung SF, ASi 655 – Attribut „Nutzung unbelegter PA- Bereiche“....................192 Tabelle 158: Parametrierung – Übersicht der Attribute für die diagnosefähigen Systemklemmen (PS, DIA) ................ 192 Tabelle 159: Parametrierung PS, DIA – Attribut „Diagnose „Geber- oder Lastspannung fehlt“...
  • Seite 224 Pos : 105 /Dokumentati on allgemei n/Ei nband/Ei nband Handbuc h - R üc ks eite 2015 @ 9\mod_1285229376516_6.doc x @ 64942 @ @ 1 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 –...

Diese Anleitung auch für:

I/o-system 750Profinet io

Inhaltsverzeichnis
