Handbuch
WAGO-I/O-SYSTEM 750

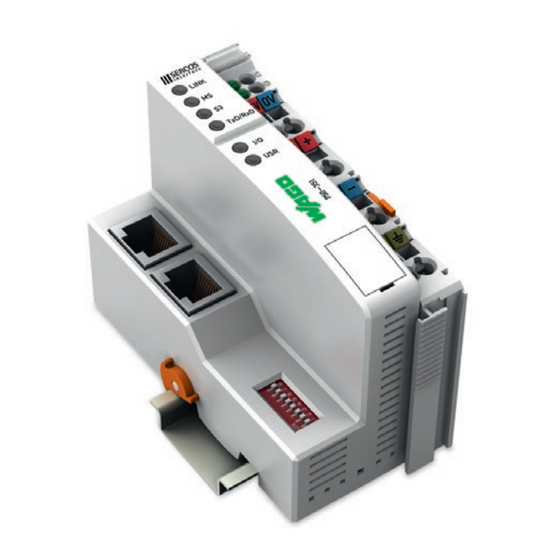

Feldbuskoppler sercos
750-351
2-Port; 100 Mbit/s; digitale und analoge Signale
Version 1.1.1
Pos : 4 /Alle Serien (Allgemeine M odul e)/Hinweise z ur Dokumentation/Impres sum für Standardhandbüc her - allg. Angaben, Ansc hriften, Tel efonnummer n und E-Mail-Adres sen @ 3\mod_1219151118203_6.doc x @ 21058 @ @ 1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO 750

Inhaltszusammenfassung für WAGO 750

  • Seite 1 === Ende der Liste für T extmar ke Inhalt === Pos : 3 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Dec kbl att ohne Variantenfel d (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1 Handbuch WAGO-I/O-SYSTEM 750 Feldbuskoppler sercos 750-351 2-Port;...
  • Seite 2 WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos © 2014 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    Rechtliche Grundlagen ................12 2.1.1 Änderungsvorbehalt ................12 2.1.2 Personalqualifikation ................12 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 12 2.1.4 Technischer Zustand der Geräte ............13 Sicherheitshinweise ................. 14 Spezielle Einsatzbestimmungen für ETHERNET-Geräte ...... 16 Systembeschreibung .................. 17 Fertigungsnummer .................. 18 Hardware-Adresse (MAC-ID) ..............
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos 4.2.1 Geräteeinspeisung................42 4.2.2 Feldbusanschluss ................42 Anzeigeelemente ..................44 Bedienelemente ..................45 4.4.1 Service-Schnittstelle ................45 4.4.2 Adresswahlschalter ................46 Technische Daten ..................47 4.5.1 Gerätedaten ..................47 4.5.2 Elektrische Sicherheit ................. 47 4.5.3...
  • Seite 5 IP-Adresse mit WAGO-ETHERNET-Settings vergeben ....83 9.2.2 IP-Adresse mit dem Adresswahlschalter vergeben ......86 9.2.3 IP-Adresse über das Web-based Management-System vergeben ..87 9.2.4 IP-Adresse mit dem WAGO-BootP-Server vergeben ......89 9.2.4.1 MAC-ID ermitteln ................. 91 9.2.4.2 IP-Adresse ermitteln ..............91 9.2.4.3 BootP-Tabelle editieren ..............
  • Seite 6 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos 11.2.3 Netzwerkkommunikation ..............140 11.2.3.1 Kommunikationsphasen .............. 140 11.2.3.2 Kommunikationsmodell .............. 142 11.2.3.3 Adressierung ................143 11.2.3.4 Identification Numbers (IDNs) ............ 144 11.2.3.5 Klassifizierung ................146 11.2.3.6 Inhalt der IDN-Datenbank des sercos-Kopplers ......147 11.2.3.7...
  • Seite 7 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-351 Feldbuskoppler sercos 12.2.8.1 Zählerklemmen ................185 12.2.8.2 Pulsweitenklemmen ..............188 12.2.8.3 Serielle Schnittstellen mit alternativem Datenformat ....190 12.2.8.4 Serielle Schnittstellen mit Standard Datenformat ......191 12.2.8.5 Serielle Schnittstelle RS-232 / RS-485 ........192 12.2.8.6 Datenaustauschklemmen ............. 193 12.2.8.7...

  • Seite 8: Hinweise Zu Dieser Dokumentation

    Gültigkeitsbereich Pos : 11 /Serie 750 ( WAGO-I/O-SYST EM)/Hi nweis e z ur D okumentati on/Gültigkeits bereic h/Gültig keits ber eich Dokumentation Koppl er/C ontroller 750- xxxx, ohne Vari antenangabe @ 14\mod_1358944039400_6.doc x @ 109361 @ @ 1 Die vorliegende Dokumentation gilt für den Feldbuskoppler sercos 750-351.

  • Seite 9: Urheberschutz

    Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Pos : 15.2 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.1.1...

  • Seite 10: Symbole

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 15.3 /All e Seri en ( Allgemei ne Module)/Ü bers chriften für alle Serien/Hinweis z ur D okumentati on/Symbole - Ü berschrift 2 @ 13\mod_1351068042408_6.doc x @ 105268 @ 2 @ 1 Symbole Pos : 15.4.1 /All e Serien ( Allgemei ne Module)/Wic htige Erläuterungen/Sicherheits- und sons tige Hinweis e/Gefahr/Gefahr: _War nung vor Personenschäden allgemei n_ - Erl äuter ung @ 13\mod_1343309450020_6.doc x @ 101017 @ @ 1...

  • Seite 11: Darstellung Der Zahlensysteme

    WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-351 Feldbuskoppler sercos Pos : 15.6 /All e Seri en ( Allgemei ne Module)/Hi nweis e zur D okumentati on/Zahlens ysteme @ 3\mod_1221059454015_6.doc x @ 21709 @ 2 @ 1 Darstellung der Zahlensysteme Tabelle 2: Darstellungen der Zahlensysteme...

  • Seite 12: Wichtige Erläuterungen

    Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen. Pos : 18.5 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Bes timmungsgemäß e Verwendung Bes ti mmungsgemäße Verwendung 750-xxxx - Ü berschrift 3 und Inhal t @ 3\mod_1224064151234_6.doc x @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-...

  • Seite 13: Technischer Zustand Der Geräte

    Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Software-Konfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos : 18.7 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.1.1...

  • Seite 14: Sicherheitshinweise

    Pos : 18.10.2 /Serie 750 ( WAGO-I/O- SYST EM)/Wic htig e Erl äuter ung en/Sic her hei ts- und s onstige Hi nweise/Gefahr/Gefahr: Ei nbau 0750- xxxx nur i n Gehäus en, Sc hränken oder el ektrisc hen Betriebsräumen! @ 6\mod_1260180556692_6.doc...
  • Seite 15 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 750-351 Feldbuskoppler sercos ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Pos : 18.11.5 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/Wichtige Erläuter ungen/Sic herheits hinweise/Ac htung/Ac htung: Verpol ung ver mei den! @ 6\mod_1260184045744_6.doc x @ 46765 @ @ 1...

  • Seite 16: Spezielle Einsatzbestimmungen Für Ethernet-Geräte

    ETHERNET-Geräte in Ihrer Anlage einsetzen: • Verbinden Sie Steuerungskomponenten und Steuerungsnetzwerke nicht mit einem offenen Netzwerk wie dem Internet oder einem Büronetzwerk. WAGO empfiehlt, Steuerungskomponenten und Steuerungsnetzwerke hinter einer Firewall anzubringen. • Beschränken Sie den physikalischen und elektronischen Zugang zu sämtlichen Automatisierungskomponenten auf einen autorisierten...

  • Seite 17: Systembeschreibung

    IEC 61131-3. Pos : 22.4 /Serie 750 (WAGO-I/O-SYST EM)/Systembesc hrei bung/Ger ät und Sys tem/Systembesc hrei bung - Kommuni kati on Kl emmenbus , LEDs , 3-Leitertec hni k @ 3\mod_1231493520906_6.doc x @ 25875 @ @ 1 An den Feldbuskoppler/-controller können Busklemmen für unterschiedliche digitale und analoge E/A-Signale sowie Sonderfunktionen angereiht werden.

  • Seite 18: Fertigungsnummer

    (optional) und weiteren internen Informationen der WAGO Kontakttechnik GmbH & Co. KG. Pos : 22.7 /Serie 750 (WAGO-I/O-SYST EM)/Systembesc hrei bung/Ger ät und Sys tem/Har dwar e-Adress e (M AC-ID) @ 7\mod_1270708464299_6.doc x @ 54962 @ 2 @ 1 Hardware-Adresse (MAC-ID) Das Gerät Feldbuskoppler sercos trägt eine weltweit eindeutige physikalische...

  • Seite 19: Komponenten-Update

    Die ursprünglichen Fertigungsangaben auf dem Gehäuse der Komponente bleiben dabei erhalten. Pos : 22.10 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Lagerung, Kommissi onierung und Tr ansport @ 3\mod_1225446600609_6.doc x @ 24895 @ 2 @ 1 Lagerung, Kommissionierung und Transport Die Komponenten sind möglichst in der Originalverpackung zu lagern.

  • Seite 20: Aufbaurichtlinien Und Normen

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 22.12 /Serie 750 ( WAGO-I/O-SYST EM)/Systembesc hrei bung/Gerät und System/Aufbaurichtli nien und N or men @ 3\mod_1231311929250_6.doc x @ 25818 @ 2 @ 1 Aufbaurichtlinien und Normen DIN 60204 Elektrische Ausrüstung von Maschinen DIN EN 50178 Ausrüstung von Starkstromanlagen mit elektronischen...

  • Seite 21: Spannungsversorgung

    Katalog. Pos : 22.14.3 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Potenti altrennung - Bil d (Standar d + er weiterter EC O) @ 3\mod_1232950095187_6.doc x @ 26739 @ @ 1 Abbildung 4: Potentialtrennung für Feldbuskoppler/-controller (Beispiel) Pos : 22.14.4 /D okumentati on allgemein/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 22: Systemversorgung

    Zerstörung der Baugruppe führen. Pos : 22.14.7 /Serie 750 ( WAGO-I/O- SYST EM)/Sys tembesc hrei bung/Vers orgung/Systemversorgung - Ans chl uss - Sys temvers orgung ( Standar d + er wei terter ECO) @ 3\mod_1232950104031_6.doc x @ 26775 @ @ 1 Abbildung 5: Systemversorgung über Standard-Feldbuskoppler/-controller und ECO-...

  • Seite 23: Auslegung

    Abbildung 6: Systemspannung für Standard-Feldbuskoppler/-controller und ECO-Feldbuskoppler Pos : 22.14.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ansc hlus s - Hi nweis : Gl eichz. R üc ks etzen aller Vers orgungsmodul e @ 3\mod_1232950097906_6.doc x @ 26759 @ @ 1 Hinweis Rücksetzen des Systems nur gleichzeitig bei allen Versorgungsmodulen!
  • Seite 24 Pos : 22.14.13 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Beis piel: @ 3\mod_1232630417843_6.doc x @ 26603 @ @ 1 Beispiel: Pos : 22.14.14 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ausl egung - Beispi el 1 (Standar d) @ 3\mod_1232950106875_6.doc x @ 26791 @ @ 1 Berechnung Stromaufnahme am Feldbuskoppler/-controller...
  • Seite 25 η = 0.87 (87 % Netzteilwirkungsgrad bei Nennlast 24 V) Pos : 22.14.20 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Systemvers orgung - Ausl egung - Hi nweis: Bei Test der Str omaufnahme Ausg äng e akti vi eren @ 3\mod_1232950110750_6.doc x @ 26811 @ @ 1 Hinweis Bei Test der Stromaufnahme alle Ausgänge aktivieren!

  • Seite 26: Feldversorgung

    Busklemmen benötigen die feldseitige Versorgungsspannung. Pos : 22.14.24 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Ans chl uss - Ei nspeis ung fel dsei tig (Standard + er weiterter ECO) @ 3\mod_1232950087703_6.doc x @ 26711 @ @ 1 Die feldseitige Versorgungsspannung wird am Feldbuskoppler/-controller (DC 24 V) eingespeist.

  • Seite 27: Tabelle 5: Legende Zu „Feldversorgung Für Standard-Feldbuskoppler/-Controller Und Erweiterte Eco-Feldbuskoppler

    Einspeisung, die auch einen Potentialwechsel beinhalten kann. Pos : 22.14.29 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Ans chl uss - 2 Hi nweise: Potential neu ei ns peis en + Dis tanz kl emme @ 3\mod_1232950091343_6.doc x @ 26723 @ @ 1...

  • Seite 28: Absicherung

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 22.14.31 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/F eldversorgung - Absic herung @ 3\mod_1232950081500_6.doc x @ 26691 @ 4 @ 1 3.6.3.2 Absicherung Die interne Absicherung der Feldversorgung ist für verschiedene Feldspannungen über entsprechende Potentialeinspeiseklemmen möglich.

  • Seite 29: Abbildung 9: Sicherungshalter Ziehen

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-351 Feldbuskoppler sercos Um eine Sicherung einzulegen, zu wechseln oder um nachfolgende Busklemmen spannungsfrei zu schalten, kann der Sicherungshalter herausgezogen werden. Dazu wird, z. B. mit einem Schraubendreher, in einen der beidseitig vorhandenen Schlitze gegriffen und der Halter herausgezogen.

  • Seite 30: Abbildung 12: Sicherungsklemmen Für Kfz-Sicherungen, Serie 282

    WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Alternativ kann die Absicherung extern erfolgen. Hierbei bieten sich die Sicherungsklemmen der WAGO-Serien 281 und 282 an. Abbildung 12: Sicherungsklemmen für Kfz-Sicherungen, Serie 282 Abbildung 13: Sicherungsklemmen für Kfz-Sicherungen, Serie 2006 Abbildung 14: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 281 Abbildung 15: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 2002 Pos : 22.14.32 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 31: Ergänzende Einspeisevorschriften

    Pos : 22.14.34 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Pos : 22.14.35 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Vers orgungs beis piel - Übersc hrift + Hinweis @ 3\mod_1232949833531_6.doc x @ 26669 @ 3 @ 1 Handbuch Version 1.1.1...

  • Seite 32: Versorgungsbeispiel

    Abbildung 17: Versorgungsbeispiel für Feldbuskoppler/-controller Pos : 22.14.37 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Vers orgungs beis piel - Legende zu Abbil dung "Vers orgungs beis pi el für F eldbus koppler/-c ontroller" @ 16\mod_1375881755097_6.doc x @ 128219 @ @ 1 Handbuch Version 1.1.1...

  • Seite 33: Tabelle 8: Legende Zu Abbildung „Versorgungsbeispiel Für Feldbuskoppler

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-351 Feldbuskoppler sercos Tabelle 8: Legende zu Abbildung „Versorgungsbeispiel für Feldbuskoppler/-controller” Pos. Beschreibung Potentialeinspeisung am Feldbuskoppler/-controller über externe Einspeiseklemme Potentialeinspeisung mit jeweils optionaler Funktionserde Potentialeinspeisung mit Busnetzteil Distanzklemme empfohlen Potentialeinspeisung passiv Potentialeinspeisung mit Sicherungshalter/Diagnose Pos : 22.14.38 /D okumentation allgemein/Gliederungselemente/---Sei tenwechsel--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.1.1...

  • Seite 34: Netzgeräte

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 22.14.39 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Netzger äte @ 3\mod_1232950093484_6.doc x @ 26727 @ 3 @ 1 3.6.6 Netzgeräte Das WAGO-I/O-SYSTEM 750 benötigt zum Betrieb eine 24V-Gleichspannung (Systemversorgung). Hinweis Empfehlung Eine stabile Netzversorgung kann nicht immer und überall vorausgesetzt werden.

  • Seite 35: Erdung

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-351 Feldbuskoppler sercos Pos : 22.14.41 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Er dung @ 3\mod_1231246555687_6.doc x @ 25800 @ 23443 @ 1 Erdung 3.7.1 Erdung der Tragschiene 3.7.1.1 Rahmenaufbau Beim Rahmenaufbau ist die Tragschiene mit dem elektrisch leitenden Schrankrahmen bzw.

  • Seite 36: Funktionserde

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos 3.7.2 Funktionserde Die Funktionserde erhöht die Störfestigkeit gegenüber elektromagnetischen Einflüssen. Einige Komponenten des I/O-Systems besitzen einen Tragschienenkontakt, der elektromagnetische Störungen zur Tragschiene ableitet. Abbildung 18: Tragschienenkontakt (Beispiel) GEFAHR Auf ausreichende Erdung achten! Achten Sie auf den einwandfreien Kontakt zwischen dem Tragschienenkontakt und der Tragschiene.

  • Seite 37: Schirmung

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-351 Feldbuskoppler sercos Pos : 22.14.43 /Seri e 750 ( WAGO-I/O-SYSTEM)/Systembes chr eibung/Versorgung/Schir mung @ 3\mod_1231251994828_6.doc x @ 25811 @ 23333 @ 1 Schirmung 3.8.1 Allgemein Der Einsatz geschirmter Kabel verringert elektromagnetische Einflüsse und erhöht damit die Signalqualität. Messfehler, Datenübertragungsfehler und Störung durch Überspannung können vermieden werden.

  • Seite 38: Wago-Schirm-Anschlusssystem

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos 3.8.4 WAGO-Schirm-Anschlusssystem Das WAGO-Schirm-Anschlusssystem besteht aus Schirm-Klemmbügeln, Sammelschienen und diversen Montagefüßen. Mit diesen können viele verschiedene Aufbauten realisiert werden. Abbildung 19: Beispiel WAGO-Schirm-Anschlusssystem Abbildung 20: Anwendung des WAGO-Schirm-Anschlusssystems Pos : 23 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.1.1...

  • Seite 39: Gerätebeschreibung

    Pos : 25.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ei nlei tung/F eldbus koppl er/-c ontroller/Einl eitender Text/F ür die Konfiguration und Ver waltung des Systems bietet der F eldbus koppler ei n i nter nes... (341,351) @ 6\mod_1255510934062_6.doc...

  • Seite 40: Ansicht

    Pos : 27 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Ansic ht - Ü berschrift 2 @ 4\mod_1240984217343_6.doc x @ 31946 @ 2 @ 1 Ansicht Pos : 28.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Fel dbus koppl er/-contr oller/Leg ende/Ansic ht - allg. Einl eitung für Koppler/C ontroll er @ 4\mod_1238494230133_6.doc x @ 29444 @ @ 1 Die Ansicht zeigt drei Einheiten: •...

  • Seite 41: Tabelle 11: Legende Zur Ansicht Sercos-Koppler

    Pos : 28.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Fel dbus koppl er/-contr oller/Leg ende/Ansic ht - Legende zur Ansicht SERC OS III- Koppler ( 750-351) - T abellenkopf und Nr: 1 @ 5\mod_1244103516906_6.doc...

  • Seite 42: Anschlüsse

    Anschlüsse Pos : 31 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Schematisc he Sc haltbil der/Fel dbus koppl er/-contr oller/Ger äteei nspeis ung - Ü berschrift 3 und Einl eitung 750-0xxx @ 5\mod_1245074097866_6.doc x @ 35347 @ 3 @ 1 4.2.1...

  • Seite 43: Abbildung 23: Rj-45-Stecker

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-351 Feldbuskoppler sercos Abbildung 23: RJ-45-Stecker Tabelle 12: Busanschluss und Steckerbelegung, RJ-45-Stecker Kontakt Signal TD + Transmit Data + TD - Transmit Data - RD + Receive Data + nicht belegt nicht belegt RD - Receive Data -...

  • Seite 44: Anzeigeelemente

    Status von sercos an Pos : 36.7 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Anz eigeelemente/Fel dbus koppl er/-contr oller/Legende/Anz eigeelemente - F eldbus status ETHERN ET-basi ert, spezifisc her Tabellenteil 'TxD /R xD' @ 4\mod_1240920760083_6.doc x @ 31790 @ @ 1 TxD/RxD rot/grün/orange zeigt das Stattfinden eines Datenaustausches an...

  • Seite 45: Bedienelemente

    Pos : 39.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/Ser vic e-Sc hnitts tell e - Ü bersc hrift 3, und allgemei ne Ei nleitung @ 4\mod_1239105167430_6.doc x @ 30219 @ 3 @ 1...

  • Seite 46: Adresswahlschalter

    Pos : 41.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Bedienel emente/F el dbus koppl er/-contr oller/DIP-Sc halter-Bild ( 8 ... 1 von oben nac h unten) Bilduntersc hrift: Adr ess wahlsc halter @ 4\mod_1239180034696_6.doc x @ 30363 @ @ 1...

  • Seite 47: Technische Daten

    Pos : 43 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Technisc he Daten - Ü berschrift 2 @ 3\mod_1232967587687_6.doc x @ 26923 @ 2 @ 1 Technische Daten Pos : 44.1 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/F el dbus koppl er/-contr oller/T ec hnisc he D aten 750- 0351 @ 5\mod_1245076697233_6.doc x @ 35358 @ 33333 @ 1 4.5.1 Gerätedaten...

  • Seite 48: Kommunikation

    8 mm … 9 mm / 0.33 in Pos : 44.2.3 /Serie 750 (WAGO-I/O-SYST EM)/Gerätebesc hrei bung/T echnisc he Daten/Anschl uss tec hni k/T ec hnisc he D aten Leistungs kontakte (nur F eder) @ 17\mod_1380123979476_6.doc x @ 132800 @ @ 1 Tabelle 23: Technische Daten –...

  • Seite 49: Klimatische Umweltbedingungen

    Dämpfe, Gase oder ionisierende Strahlung auftreten können. Pos : 44.4 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/T echnisc he Daten/Sons tige/M echanisc he Belas tbar keit (Standar d) @ 3\mod_1232967663359_6.doc x @ 26971 @ 3 @ 1 4.5.8 Mechanische Belastbarkeit gem. IEC 61131-2 Tabelle 26: Technische Daten - Mechanische Belastbarkeit gem.

  • Seite 50: Zulassungen

     WAGO-I/O-SYSTEM 750 Systembeschreibung. Pos : 48 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Z ulass ungen/Allgemei n/Z ulass ungen F Bkoppler/-c ontroller 750- xxxx Allgemei n, ohne Vari antenang abe - Einl eitung @ 5\mod_1245241119092_6.doc x @ 35492 @ @ 1 Folgende Zulassungen wurden für den Feldbuskoppler/-controller 750-351 erteilt:...
  • Seite 51 750-351 Feldbuskoppler sercos Pos : 53 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Z ulass ungen/Schiff/Z ulas sungen F Bkoppler/-c ontroll er 750- xxxx Sc hiff, ohne Variantenangabe - Ei nleitung @ 5\mod_1245241344146_6.doc x @ 35500 @ @ 1 Folgende Schiffszulassungen wurden für den Feldbuskoppler/-controller 750-351 erteilt: Pos : 54 /All e Seri en (Allgemei ne Module)/Z ulassungen/Sc hiffsz ul ass ungen/ABS ( Americ an Bureau of Shi ppi ng) @ 3\mod_1224055151062_0.doc x @ 24022 @ @ 1...

  • Seite 52: Normen Und Richtlinien

    Normen und Richtlinien Pos : 66 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/N ormen und Ric htlini en/EM V-Nor men FBkoppl er/-c ontr oller 750- xxxx, ohne Vari antenangabe - Einl eitung @ 5\mod_1245244309850_6.doc x @ 35511 @ @ 1 Der Feldbuskoppler/-controller 750-351 erfüllt folgende EMV-Normen:...

  • Seite 53: Montieren

    Pos : 75 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Monti eren - D emontieren/M ontier en - Übersc hrift 1 @ 3\mod_1225446744750_6.doc x @ 24898 @ 1 @ 1 Montieren Pos : 76.1 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Einbaul age @ 3\mod_1225446818312_6.doc x @ 24901 @ 2 @ 1 Einbaulage Neben dem horizontalen und vertikalen Einbau sind alle anderen Einbaulagen erlaubt.
  • Seite 54 Mit der Busklemme 750-628 (Kopplerklemme zur Klemmenbusverlängerung) können Sie die Gesamtausdehnung eines Feldbusknotens erhöhen. Bei einem solchen Aufbau stecken Sie nach der letzten Busklemme eines Klemmenblocks eine Busklemme 750-627 (Endklemme zur Klemmenbusverlängerung. Diese verbinden Sie per RJ-45- Patch-Kabel mit der Kopplerklemme zur Klemmenbusverlängerung eines weiteren Klemmenblocks.

  • Seite 55: Montage Auf Tragschiene

    WAGO-I/O-SYSTEM 750 Montieren 750-351 Feldbuskoppler sercos Pos : 76.4 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/M ontage auf Tr agschi ene @ 3\mod_1225447227234_6.doc x @ 24904 @ 233 @ 1 Montage auf Tragschiene 5.3.1 Tragschieneneigenschaften Alle Komponenten des Systems können direkt auf eine Tragschiene gemäß...

  • Seite 56: Wago-Tragschienen

    210-196 35 x 7,5; 1 mm Aluminium; ungelocht Pos : 76.5 /Serie 750 (WAGO-I/O-SYST EM)/M ontieren/D emontieren/Abstände @ 3\mod_1225448283750_6.doc x @ 24918 @ 2 @ 1 Abstände Für den gesamten Feldbusknoten sind Abstände zu benachbarten Komponenten, Kabelkanälen und Gehäuse-/Rahmenwänden einzuhalten.

  • Seite 57: Montagereihenfolge

    Sie Busklemmen daher ausschließlich von rechts und von oben. Pos : 76.10 /Serie 750 ( WAGO-I/O-SYST EM)/Wichtig e Erl äuter ung en/Sic her hei ts- und s onstige Hinweise/Hinweis/Hi nweis : Bus absc hluss nic ht vergessen! @ 6\mod_1256194225557_6.doc x @ 43430 @ @ 1...

  • Seite 58: Geräte Einfügen Und Entfernen

    WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 76.12 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Ger äte ei nfügen und entfernen - Ü bersc hrift 2 @ 3\mod_1231768483250_6.doc x @ 25948 @ 2 @ 1 Geräte einfügen und entfernen Pos : 76.13 /Alle Serien (Allgemeine M odul e)/Wichtige Erläuterungen/Sic herheits- und s onstige Hinweise/Achtung/Ac htung: Ar beiten an Geräten nur spannungsfrei durchführen! @ 6\mod_1256193963573_6.doc x @ 43424 @ @ 1 ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen!

  • Seite 59: Busklemme Einfügen

    Pos : 76.18 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Pos : 76.19 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Bus kl emme einfügen @ 3\mod_1231769726703_6.doc x @ 25987 @ 3 @ 1 5.6.3...

  • Seite 60: Busklemme Entfernen

    Montieren WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 76.21 /Serie 750 ( WAGO-I/O-SYST EM)/Monti eren/D emonti eren/Bus kl emme entfer nen @ 4\mod_1239169375203_6.doc x @ 30333 @ 3 @ 1 5.6.4 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verband.

  • Seite 61: Geräte Anschließen

    Goldfederkontakte. Pos : 79.4 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Achtung/Achtung: ESD - Auf g ute Erdung der U mgebung ac hten! @ 7\mod_1266318538667_6.doc x @ 50696 @ @ 1 Auf gute Erdung der Umgebung achten! Die Geräte sind mit elektronischen Bauelementen bestückt, die bei...

  • Seite 62: Leistungskontakte/Feldversorgung

    Abbildung 33: Beispiele für die Anordnung von Leistungskontakten Pos : 79.9 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sicherheits- und sonstig e Hinweis e/Hinweis/Hi nweis: F eldbus knoten mit s mar tDESIGN ER konfiguri eren und überpr üfen @ 6\mod_1256193439792_6.doc x @ 43418 @ @ 1 Hinweis Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen...

  • Seite 63: Leiter An Cage Clamp ® Anschließen

    Geräte anschließen 750-351 Feldbuskoppler sercos Pos : 79.11 /Serie 750 ( WAGO-I/O-SYST EM)/Ansc hließ en/Leiter an CAGE CLAMP ansc hließ en (allgemein) - Ü berschrift 2 und T ext @ 3\mod_1225448660171_6.doc x @ 24926 @ 2 @ 1 ® Leiter an CAGE CLAMP anschließen...

  • Seite 64: Funktionsbeschreibung

    Fehlermeldung durch einen Blinkcode. Abbildung 35: Betriebssystem Feldbuskoppler Pos : 83.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Anz eigeelemente/Fel dbus koppl er/-contr oller/Legende/Infor mation: Infor mationen zu der LED- Signalisi erung @ 4\mod_1239098329547_6.doc x @ 30152 @ @ 1 Information...

  • Seite 65: Prozessdatenaufbau

    E/As größer als 8 Bit, wird automatisch mit einem weiteren Byte begonnen. Pos : 85.1.2 /Serie 750 (WAGO-I/O-SYST EM)/F unktions beschr eibung/Prozes sabbil d/Achtung: Ger ätesc häden durch falsc he Adressi erung @ 4\mod_1237796248146_6.doc x @ 28781 @ @ 1 Handbuch...
  • Seite 66 Kapitel „Aufbau der Prozessdaten“. Pos : 85.2 /Serie 750 (WAGO-I/O-SYST EM)/Proz ess abbild Mapping/s ercos/PA s erc os - Hi nweis und Infos bei Knotenänderung können sich di e IDNs änder n @ 4\mod_1239027302793_6.doc x @ 30013 @ @ 1 Hinweis Änderung des Knotens ändert auch die IDN-Datenbank!

  • Seite 67: Datenaustausch

    Pos : 87 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/D atenaustausc h - Übersc hrift 2 @ 4\mod_1241431718548_6.doc x @ 32201 @ 2 @ 1 Datenaustausch Pos : 88 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Datenaus tausc h/D atenaustausch serc os @ 4\mod_1239094928006_6.doc x @ 30084 @ @ 1 Der Austausch der Prozessdaten des Kopplers, das Auslösen von Events, das Signalisieren von Fehlerzuständen etc.
  • Seite 68 Zwischen Feldbus und den Busklemmen findet ein Datenaustausch statt. Pos : 89 /Serie 750 ( WAGO-I/O-SYST EM)/F unktions beschr eibung/Pr ozes sabbild/Infor mation: Infor mati onen z u dem fel dbus spezifisc hen Prozes sabbild @ 4\mod_1239027644580_6.doc x @ 30016 @ @ 1 Der Aufbau der Prozessdaten ist bei einigen Busklemmen bzw.

  • Seite 69: Im Web-Based Management-System (Wbm) Konfigurieren

    Im Web-based Management-System (WBM) konfigurieren 750-351 Feldbuskoppler sercos Pos : 91.1 /Serie 750 (WAGO-I/O-SYST EM)/Web- bas ed M anagement-Sys tem WBM/Im Web- bas ed M anagement-Sys tem konfiguri eren (Ei nleitung) @ 4\mod_1242217768500_6.doc x @ 33096 @ 1 @ 1 Im Web-based Management-System (WBM) konfigurieren Für die Konfiguration und Verwaltung des Systems stehen Ihnen ein internes...

  • Seite 70: Information

    Pos : 91.2 /Dokumentation allgemei n/Einband/Einband H andbuc h - Leers eite für durc h 2 teilbare Seitenzahl (Standar ddr uc k) @ 3\mod_1219230851078_0.doc x @ 21121 @ @ 1 Pos : 91.3 /Serie 750 (WAGO-I/O-SYST EM)/Web- bas ed M anagement-Sys tem WBM/Seite Informati on/Informati on - Ei nlei tung @ 4\mod_1242221504031_6.doc x @ 33102 @ 2 @ 1 Information Auf der WBM-Seite „Information“...

  • Seite 71: Tabelle 29: Wbm-Seite „Information

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-351 Feldbuskoppler sercos Tabelle 29: WBM-Seite „Information“ Coupler details Eintrag Standardwert Wert (Beispiel) Beschreibung Order number 750-351/000-000 750-351/000-000 Artikelnummer Mac address 0030DEXXXXXX 0030DE027AE3 Hardware MAC-Adresse Firmware kk.ff.bb (rr) 00.01.07 (1) Firmware-Revisionsnummer revision (kk = Kompatibilität, ff = Funktio- nalität, bb = Bugfix, rr = Revision)

  • Seite 72: Tcp/Ip

    Pos : 91.8 /Serie 750 (WAGO-I/O-SYST EM)/Web- bas ed M anagement-Sys tem WBM/Seite TCP/IP/TC P/IP - Bild ( 750- 351) @ 4\mod_1242646125046_6.doc x @ 33489 @ @ 1 Abbildung 37: WBM-Seite „TCP/IP“ Pos : 91.9 /Serie 750 (WAGO-I/O-SYST EM)/Web- bas ed M anagement-Sys tem WBM/Seite TCP/IP/TC P/IP - T abell e T eil 1 @ 4\mod_1242383723093_6.doc x @ 33220 @ @ 1 Tabelle 30: WBM-Seite „TCP/IP“...

  • Seite 73: Port

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-351 Feldbuskoppler sercos Pos : 91.10 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite TCP/IP/TCP/IP - T abelle Teil 2 @ 7\mod_1275317026238_6.doc x @ 57224 @ @ 1 (S)NTP-Server 0.0.0.0 0.0.0.0...

  • Seite 74: Clock

    Pos : 91.15 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite Cl oc k/Cloc k - Hinweis: Interne U hr nac h 6 T agen ohne Spannungs versorgung neu s tell en! @ 4\mod_1242743045062_6.doc...

  • Seite 75: Security

    750-351 Feldbuskoppler sercos Abbildung 39: WBM-Seite „Clock“ Pos : 91.18 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite Cl oc k/Cloc k - T abelle ST @ 20\mod_1408969117252_6.doc x @ 162179 @ @ 1 Tabelle 32: WBM-Seite „Clock“...

  • Seite 76: Abbildung 40: Wbm-Seite „Security

    Sonderzeichen und Umlaute Pos : 91.20 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite Security/Sec urity - Bild ohne PLC Sec urity ( 750-351_- 352_-830_-841_- 843) @ 4\mod_1242742355141_6.doc x @ 33555 @ @ 1 Abbildung 40: WBM-Seite „Security“...

  • Seite 77: Sercos

    Interface deaktivieren Pos : 91.21.2 /Serie 750 ( WAGO-I/O- SYST EM)/Web-bas ed Manag ement- System WBM/Seite Security/Sec urity - T abell e 1.2 Webs er ver and FTP Us er config urati on @ 14\mod_1358161374207_6.doc x @ 108513 @ @ 1...

  • Seite 78: Abbildung 41: Wbm-Seite „Sercos

    750-351 Feldbuskoppler sercos Abbildung 41: WBM-Seite „sercos“ Pos : 91.24 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite serc os/s erc os - T abell e (750-351) @ 4\mod_1242638639921_6.doc x @ 33466 @ @ 1 Handbuch Version 1.1.1...

  • Seite 79: Features

    Datenmengen über den IP-Kanal zu übertragen, als in dem MTU-Wert angegeben. Die Übertragung dieser Daten erfolgt dann allerdings „fragmentiert“ über mehrere IP-Telegramme. Pos : 91.25 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite Features /Features - Ei nlei tung @ 4\mod_1242635282062_6.doc x @ 33440 @ 2 @ 1 Features Auf der HTML-Seite „Features“...

  • Seite 80: Abbildung 42: Wbm-Seite „Features

    WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Abbildung 42: WBM-Seite „Features“ Pos : 91.27 /Serie 750 ( WAGO-I/O-SYST EM)/Web-bas ed Manag ement- System WBM/Seite Features /Features - T abelle (750- 351, 841) @ 4\mod_1242636261734_6.doc x @ 33443 @ @ 1 Handbuch Version 1.1.1...

  • Seite 81: Tabelle 35: Wbm-Seite „Features

    Automatisches Setzten der statischen IP-Adressen nicht  aktiv. Bei dieser Konfiguration wird die Anfrage der IP- Adresse über BootP im Falle eines Fehlers wiederholt Wago communication over Ethernet Setzten von Ausgangswerten über WAGO-I/O-CHECK  bei der Kommunikation über ETHERNET aktiv. Allow Controlmode ...

  • Seite 82: In Betrieb Nehmen

    Pos : 94.4 /Serie 750 (WAGO-I/O-SYST EM)/In Betrieb nehmen/Fel dbus knoten i n Betrieb nehmen/Einl eitung - Hi nweis: Exempl arisches Beispi el, 3 erfor derliche Ar bei tssc hritte (Koppl er/Contr oller) @ 4\mod_1238672477625_6.doc...

  • Seite 83: Pc Und Feldbusknoten Anschließen

    Pos : 94.14 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/F eldbus knoten i n Betri eb nehmen/PC und F eldbus knoten an Fel dbus ansc hluss ansc hließ en (Aufz ählung Anfang) @ 7\mod_1270715583038_6.doc...
  • Seite 84 Pos : 94.21.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Z ur Datenkommuni kation können Kommuni kati ons kabel oder WAGO-F unkadapter ver wendet werden. @ 5\mod_1243599181347_6.doc x @ 34621 @ @ 1...

  • Seite 85: Abbildung 43: Adresseinstellung In Wago-Ethernet-Settings

    Pos : 94.21.11 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/IP- Adr ess e mit ETH ERNET- Setti ngs verg eben, Bilduntsc hr, Schritt 7 "Statische Adress e" @ 5\mod_1243936676542_6.doc x @ 34661 @ @ 1...

  • Seite 86: Ip-Adresse Mit Dem Adresswahlschalter Vergeben

    Pos : 94.22.1 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/IP-Adres se mi t dem Adress wahlsc halter vergeben - Ü bers chrift 3 @ 5\mod_1243949279644_6.doc x @ 34678 @ 3 @ 1...

  • Seite 87: Ip-Adresse Über Das Web-Based Management-System Vergeben

    Pos : 94.23.1 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/IP-Adres se über das Web- based M anagement-System vergeben - Ü bersc hrift 3 @ 5\mod_1243952957145_6.doc x @ 34701 @ 3 @ 1...
  • Seite 88 Pos : 94.23.5 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/IP-Adres se über das Web- based M anagement-System vergeben - Schritt 1 Br ows er öffnen (Koppl er) @ 5\mod_1243953497324_6.doc...

  • Seite 89: Ip-Adresse Mit Dem Wago-Bootp-Server Vergeben

    Pos : 94.24.2 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: F ür akti ve Softwar e-Konfig urati on, Adr ess wahlsc halter auf 0 stellen! (BootP) @ 5\mod_1244020081653_6.doc...
  • Seite 90 Pos : 94.24.4 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: BootP muss i m Web- bas ed M anagement-Sys tem akti viert sei n! @ 9\mod_1281681388997_6.doc x @ 63557 @ @ 1...

  • Seite 91: Mac-Id Ermitteln

    Pos : 94.24.13 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Hoc hl auf und LEDs - F ehl er allgemein, Hi nweis : Sig nalisi erung/Blinkcode-Aus w. @ 4\mod_1243594306433_6.doc x @ 34506 @ @ 1 Tritt während des Hochlaufens ein Fehler auf, der mittels I/O-LED durch rotes...
  • Seite 92 _ _ _ . _ _ _ . _ _ _ . _ _ _ Pos : 94.24.17 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/BootP-T abelle editi eren - T eil 1 @ 6\mod_1264490053141_6.doc x @ 48673 @ 4 @ 1 Handbuch Version 1.1.1...

  • Seite 93: Bootp-Tabelle Editieren

    Abbildung 46: BootP-Tabelle Pos : 94.24.18 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/BootP-T abelle editi eren - T eil 2 (Koppl er) @ 6\mod_1264498886190_6.doc x @ 48713 @ @ 1 Die aufgeführten Beispiele enthaltenen folgende Informationen: Handbuch Version 1.1.1...

  • Seite 94: Tabelle 36: Informationen Der Bootp-Tabelle

    Einstellungen in der Datei „bootptab.txt“ zu sichern. Schließen Sie den Editor. Pos : 94.24.19 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/BootP akti vier en - Teil 1 @ 4\mod_1239097776437_6.doc x @ 30106 @ 4 @ 1 Handbuch...

  • Seite 95: Bootp Aktivieren

    Pos : 94.24.23 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Bei akti vi ertem BootP- Protokoll er wartet der Koppl er di e per manente Anwesenhei t (Koppl er) @ 6\mod_1264501767588_6.doc...
  • Seite 96 Pos : 94.24.27 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Das Deakti vieren von BootP können Si e auf drei Arten vor nehmen: Adress wahlsc halter, ET- Settings ,WBM @ 5\mod_1244032820775_6.doc...
  • Seite 97 Pos : 94.24.31 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Hinweis: Für akti ve Software- Konfigur ation, Adres s wahlsc hal ter auf 0 s tell en! (BootP) @ 5\mod_1244020081653_6.doc x @ 34752 @ @ 1...

  • Seite 98: Abbildung 48: Adresseinstellung In Wago-Ethernet-Settings

    Pos : 94.24.38 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/IP- Adr ess e mit ETH ERNET- Setti ngs verg eben, Bilduntsc hr, Schritt 7 "Statische Adress e" @ 5\mod_1243936676542_6.doc x @ 34661 @ @ 1...

  • Seite 99: Abbildung 49: Wbm-Seite „Information

    Pos : 94.24.43 /Seri e 750 ( WAGO-I/O-SYSTEM)/Web- based M anagement-Sys tem WBM /Seite Infor mation/Infor mation - Bild ( 750-351) @ 4\mod_1242645968171_6.doc x @ 33485 @ @ 1 Abbildung 49: WBM-Seite „Information“ Pos : 94.24.44 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Hinweis: Zur Anzeige des Web-based-Management- Systems Proxy-Ser ver deakti vier en! @ 4\mod_1239178521218_6.doc x @ 30344 @ @ 1 Handbuch...

  • Seite 100: Abbildung 50: Wbm-Seite „Port

    Abbildung 50: WBM-Seite „Port“ Pos : 94.24.48 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Si e erhalten ei ne Liste aller Protokoll e, die der Koppl er unterstützt. (Koppler) @ 6\mod_1264493537441_6.doc x @ 48689 @ @ 1 Sie erhalten eine Liste aller Protokolle, die der Feldbuskoppler unterstützt.

  • Seite 101: Gründe Für Eine Fehlgeschlagene Ip-Adressvergabe

    Die Protokolleinstellungen sind gespeichert und der Feldbuskoppler ist betriebsbereit. Pos : 94.24.51 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Gründe für ei ne fehlg esc hlagene IP-Adress vergabe (bei BootP) (Koppl er) @ 6\mod_1264505260541_6.doc x @ 48754 @ 4 @ 1 9.2.4.6 Gründe für eine fehlgeschlagene IP-Adressvergabe...

  • Seite 102: Dhcp Aktivieren

    Pos : 94.25.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: F ür akti ve Softwar e-Konfig urati on, Adr ess wahlsc halter auf 255 stellen! (DHCP) @ 5\mod_1244202728786_6.doc...

  • Seite 103: Dhcp Deaktivieren

    Pos : 94.25.7 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: F ür di e dauerhafte Adr ess vergabe, muss DHC P deakti vi ert werden! (Koppler) @ 5\mod_1244626099879_6.doc...
  • Seite 104 Pos : 94.25.14 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Betriebss pg aus schalten, Kommuni kati ons kabel ansc hließen, Bertriebss pg an (Koppl er) Sc hritt 1- 3 @ 8\mod_1275650099297_6.doc...

  • Seite 105: Abbildung 51: Adresseinstellung In Wago-Ethernet-Settings

    Pos : 94.25.19 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/IP- Adr ess e mit ETH ERNET- Setti ngs verg eben, Bilduntsc hr, Schritt 7 "Statische Adress e" @ 5\mod_1243936676542_6.doc x @ 34661 @ @ 1...

  • Seite 106: Abbildung 52: Wbm-Seite „Port

    DHCP in dem Web-based Management-System deaktivieren Pos : 94.25.23 /Seri e 750 ( WAGO-I/O-SYSTEM)/In Betrieb nehmen/Fel dbus knoten in Betrieb nehmen/Hinweis: Für akti ve Software- Konfigur ation, Adres s wahlsc hal ter auf 255 stellen! (DHCP) @ 5\mod_1244202728786_6.doc x @ 35009 @ @ 1 Hinweis Für aktive Software-Konfiguration, Adresswahlschalter auf 255 stellen!

  • Seite 107: Funktion Des Feldbusknotens Testen

    Pos : 94.26.5 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/H ochl auf und LEDs - F ehler allgemei n, Hi nweis: Signalisierung/Bli nkc ode-Aus w. @ 4\mod_1243594306433_6.doc...

  • Seite 108: Flash-Dateisystem Vorbereiten

    Flash-Speicher entpacken, damit Sie darauf zugreifen können. Pos : 94.27.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Hinweis: Kommuni kati ons kabel 750-920 nic ht unter Spannung s tec ken! (Koppler) @ 4\mod_1239172916562_6.doc x @ 30341 @ @ 1...

  • Seite 109: Echtzeituhr Synchronisieren

    Pos : 94.27.7 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/H ochl auf und LEDs - F ehler allgemei n, Hi nweis: Signalisierung/Bli nkc ode-Aus w. @ 4\mod_1243594306433_6.doc...

  • Seite 110: Abbildung 54: Ethernet-Settings-Beispiel Für Die Zeitsynchronisation

    Pos : 94.28.6 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/H ochl auf und LEDs - F ehler allgemei n, Hi nweis: Signalisierung/Bli nkc ode-Aus w. @ 4\mod_1243594306433_6.doc...
  • Seite 111 Pos : 94.29.3 /Serie 750 ( WAGO-I/O- SYST EM)/In Betri eb nehmen/F eldbus knoten in Betri eb nehmen/Wer ksei nstellungen wi ederherstellen - ETHERN ET-Settings s tarten,D efault,Conti nue, Neust Schritte 4-5 @ 5\mod_1244645750981_6.doc x @ 35275 @ @ 1...

  • Seite 112: Konfiguration Von Sercos

    Pos : 94.30 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/F eldbus knoten i n Betri eb nehmen/Konfigur ation von SERC OS III - Ü bersc hrift 2 und Ei nlei tung, Bes chr eibung @ 5\mod_1244646011206_6.doc...

  • Seite 113: Diagnose

    Abbildung 55: Anzeigeelemente 750-351 (zwei Fertigungsvarianten) Pos : 98.3 /Serie 750 (WAGO-I/O-SYST EM)/Di agnose/Fel dbus koppl er/-contr oller/LED- Signalisierung - T abellenkopf, LED-Zuordnung für die Di agnos e (all e Koppl er/C ontroller) @ 6\mod_1256652265984_6.doc x @ 43748 @ @ 1 Die Diagnoseanzeigen und deren Bedeutung werden in den nachfolgenden Kapiteln erläutert.

  • Seite 114: Knotenstatus Auswerten - I/O-Led (Blinkcode-Tabelle)

    Es findet kein Datenaustausch statt. Pos : 98.8.1 /Serie 750 (WAGO-I/O-SYST EM)/Diag nose/Fel dbus koppl er/-contr oller/Knotenstatus aus werten 1 - I/O-LED ( alle Koppler/Knotenstatus aus werten 1 - I/O- LED (alle Koppl er/Contr oller) @ 6\mod_1259229729546_6.doc x @ 45455 @ 3 @ 1 10.1.2...

  • Seite 115: Tabelle 39: Diagnose Des Knotenstatus - Abhilfe Im Fehlerfall

    Normale Betriebsbedingung Pos : 98.8.2 /Serie 750 (WAGO-I/O-SYST EM)/Diag nose/Fel dbus koppl er/-contr oller/Knotenstatus aus werten 2 - I/O-LED ( alle Koppler/Knotenstatus aus werten 2 - I/O- LED (alle Koppl er/Contr oller) @ 18\mod_1390381556408_6.doc x @ 142693 @ @ 1 Start der Firmware.

  • Seite 116: Abbildung 56: Knotenstatus -Signalisierung Der I/O-Led

    Diagnose WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Abbildung 56: Knotenstatus -Signalisierung der I/O-LED Abbildung 57: Kodierung der Fehlermeldung Beispiel eines Klemmenfehlers: • Die I/O-LED leitet mit der 1. Blinksequenz (ca. 10 Hz) die Fehleranzeige ein. • Nach der ersten Pause folgt die 2. Blinksequenz (ca. 1 Hz): Die I/O-LED blinkt viermal.

  • Seite 117: Tabelle 40: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 1

    Somit ist die 13. Busklemme entweder defekt oder aus dem Verbund herausgezogen. Pos : 98.9 /Serie 750 (WAGO-I/O-SYST EM)/Di agnose/Fel dbus koppl er/-contr oller/Blinkc ode-T abellen - Fehlerc ode 1...1.9 (750-0351, -0352) @ 8\mod_1280147436255_6.doc x @ 61240 @ @ 1 Tabelle 40: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 1 Fehlercode 1: „Hardware- und Konfigurationsfehler“...
  • Seite 118 Feldbuskopplers für mindestens 15 Minuten zwecks Aufladung des Goldcaps aufrecht. Pos : 98.11 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 1.14...5 ( 750-0351, -0352) @ 8\mod_1280147881858_6.doc x @ 61246 @ @ 1 Maximale Anzahl an Gateway- bzw.

  • Seite 119: Tabelle 42: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 3

    Spannung versorgt werden. 2. Entnehmen Sie dieses dem Zustand der zugehörigen Status-LEDs. --- Sind alle Busklemmen ordnungsgemäß angeschlossen oder befinden sich keine Busklemmen vom Typ 750-613 im Knoten? --- 1. Ermitteln Sie die fehlerhafte Busklemme, indem Sie die Versorgungsspannung ausschalten.

  • Seite 120: Tabelle 44: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 5

    Busklemmen ohne Daten werden nicht mitgezählt (z. B. Einspeiseklemme ohne Diagnose) Pos : 98.12 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Bli nkc ode-Tabellen - F ehl erc ode 6 ( 750-0351) @ 6\mod_1259243660531_6.doc x @ 45594 @ @ 1 Handbuch Version 1.1.1...

  • Seite 121: Versorgungsspannungsstatus Auswerten

    4. Wird der Fehler weiterhin gemeldet? Tauschen Sie den Feldbuskoppler aus. Pos : 98.13 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/Vers orgungss pannungsstatus aus werten ( alle Koppler/C ontroll er) @ 6\mod_1259230026625_6.doc x @ 45544 @ 3 @ 1 10.1.3 Versorgungsspannungsstatus auswerten Im Einspeiseteil des Gerätes befinden sich zwei grüne LEDs zur Anzeige der...

  • Seite 122: Fehlerverhalten

    (24 V und 0 V). Pos : 98.14 /Serie 750 ( WAGO-I/O-SYST EM)/Diagnos e/F eldbus koppler/-c ontroll er/F ehl er ver halten, F el dbus aus fall ( 750- 0351) @ 6\mod_1259229863171_6.doc x @ 45538 @ 23 @ 1 10.2 Fehlerverhalten 10.2.1...
  • Seite 123 WAGO-I/O-SYSTEM 750 Diagnose 750-351 Feldbuskoppler sercos Busklemme. Wenn dieser Fehler während des Betriebes auftritt, verhalten sich die Ausgangsklemmen wie beim Klemmenbusstopp. Wenn der Klemmenbusfehler behoben ist, kann durch Aus- und Wiedereinschalten des Feldbusknotens die Übertragung der Prozessdaten fortgeführt werden. Pos : 99 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.1.1...

  • Seite 124: Feldbuskommunikation

    Anwendungsprotokoll außerdem noch einige, für eine zuverlässige Kommunikation und Datenübertragung wichtige Kommunikationsprotokolle und darauf aufbauend noch weitere Protokolle für die Konfiguration und Diagnose des Systems, die in den ETHERNET basierenden WAGO-Feldbuskoppler/-controller implementiert sind. Diese Protokolle werden in den weiteren Kapiteln näher erläutert.

  • Seite 125: Tabelle 48: Netzwerkklasse Class A

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Die wichtigsten Informationen in dem IP-Header sind die IP-Adressen vom Absender und Empfänger sowie das benutzte Transportprotokoll. IP-Adressen Für die Kommunikation im Netz muss jeder Feldbusknoten über eine 32-Bit lange Internet-Adresse (IP Adresse) verfügen.

  • Seite 126: Tabelle 50: Netzwerkklasse Class C

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos • Class C: (Net-ID: Byte 1 … Byte 3, Host-ID: Byte 4) Tabelle 50: Netzwerkklasse Class C z. B. 11000101 00010000 11101000 00010110 Net-ID Host-ID Die höchsten Bits bei Class C-Netzen sind immer '110'.

  • Seite 127: Tabelle 52: Beispiel: Klasse B-Adresse Mit Feld Für Subnetzwerk-Id

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Subnetzwerke Um das Routing innerhalb von großen Netzwerken zu ermöglichen, wurde in der Spezifikation RFC 950 eine Konvention eingeführt. Dabei wird ein Teil der Internet-Adresse, die Host-ID, weiter unterteilt und zwar in eine Subnetzwerknummer und die eigentliche Stationsnummer des Knoten. Mit Hilfe der Netzwerknummer kann nun innerhalb des Teilnetzwerkes in interne Unternetzwerke verzweigt werden, von außen aber ist das gesamte Netzwerk als...

  • Seite 128: Tabelle 56: Beispiel Für Eine Ip-Adresse Aus Einem Class B-Netz

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Der Empfängerknoten, der sich in einem Subnetz befindet, berechnet zunächst die richtige Netzwerknummer aus seiner eigenen IP-Adresse und der Subnetzwerk- Maske. Erst im Anschluss daran, überprüft er die Knotennummer und liest dann bei Übereinstimmung den gesamten Paket-Rahmen aus.

  • Seite 129: Tcp (Transmission Control Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos ETHERNET sind Multicast-Adressen vorhanden, mit denen ein durch sie adressiertes Paket durch eine einzige Sendeoperation an mehrere Empfänger verschickt wird. Hier stützt man sich darauf, dass ein gemeinsames Medium die Möglichkeit bietet, Pakete an mehrere Empfänger gleichzeitig zu senden. Die Stationen untereinander müssen sich nicht informieren, wer zu einer Multicast-...

  • Seite 130: Udp (User Datagram Protocol)

    Hinweis IP-Adressvergabe über BootP unter Windows und Linux möglich! Sie können eine IP-Adresse mittels WAGO-BootP-Server sowohl unter Windows- als auch unter Linux-Betriebssystemen vergeben. Neben dem WAGO-BootP-Server können Sie aber auch beliebige andere BootP-Server verwenden. Information Weitere Informationen zu dem WAGO-BootP-Server Sie erhalten den „WAGO-BootP-Server 759-315“...

  • Seite 131: Tabelle 57: Bedeutung Der Bootp-Parameter

    Assistent  Filter: Konfigurations- und Inbetriebnahmesoftware WAGO- BootP-Server. Information Weitere Information zur Adressvergabe mit BootP-Server Die Vorgehensweise der Adressvergabe mit dem WAGO-BootP-Server ist detailliert in dem Kapitel „Feldbusknoten in Betrieb nehmen“ beschrieben. Der BootP-Client dient zum dynamischen Konfigurieren der Netzwerkparameter: Tabelle 57: Bedeutung der BootP-Parameter...

  • Seite 132: Http (Hypertext Transfer Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Bei einem Fehler in den abgespeicherten Parametern wird über die I/O-LED ein Blinkcode ausgegeben und die Konfiguration über BootP automatisch eingeschaltet. Pos : 101.10 /Alle Serien (Allgemeine D okumente) (Allgemeine M odule) /Fel dbus kommuni kati on/ETH ERNET /HTT P (H ypertext Transfer Pr otoc ol) @ 4\mod_1237211903403_6.doc x @ 28515 @ 4 @ 1 11.1.2.2...
  • Seite 133 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos bestimmt ist und übernimmt bei Übereinstimmung die gesendete IP-Adresse in sein Netzwerk-Interface. Erfolgt keine Antwort, so wird die Anfrage nach 4 Sekunden, eine weitere nach 8 Sekunden und nach 16 Sekunden gesendet. Bleiben alle Anfragen ohne Antwort, so wird ein Blinkcode über die I/O-LED ausgegeben.

  • Seite 134: Dns (Domain Name Systems)

    11.1.2.4 DNS (Domain Name Systems) Der DNS-Client ermöglicht die Umsetzung von logischen Internet-Namen, wie z. B. www.wago.com in die entsprechende dezimale, mit Trennpunkten dargestellte IP-Adresse über einen DNS-Server. Eine umgekehrte Zuordnung ist ebenso möglich. Die Adressen der DNS-Server werden mittels DHCP, BootP oder Web-based Management konfiguriert.

  • Seite 135: Ftp-Server (File Transfer Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos 11.1.2.5 FTP-Server (File Transfer Protocol) Das File Transfer Protokoll ermöglicht es, Dateien unabhängig vom Aufbau des Betriebssystems zwischen verschiedenen Netzwerkteilnehmern auszutauschen. Bei dem ETHERNET Feldbuskoppler/-controller dient FTP dazu, die vom Anwender erstellten HTML-Seiten, das IEC-61131-Programm und den IEC- 61131-Source-Code in dem (programmierbaren) Feldbuskoppler/-controller abzuspeichern und auszulesen.

  • Seite 136: Smtp (Simple Mail Transfer Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Das TFTP (Trivial File Transfer Protocol) wird von einigen Feldbuskopplern/- controllern nicht unterstützt. Pos : 101.13.5 /Alle Seri en (Allgemeine D okumente) (Allgemeine M odule)/Fel dbus kommuni kati on/ETH ERNET /Informati on: Weiter e i nfor mati on zu den i mpl ementi erten Pr otokoll en @ 7\mod_1265374349668_6.doc x @ 49927 @ @ 1...

  • Seite 137: Sercos

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Pos : 103.1 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/F eldbus kommuni kati on/SERC OS III/SERCOS III - Anfang @ 5\mod_1247479907700_6.doc x @ 37279 @ 233444344444444 @ 1 11.2 sercos 11.2.1 Allgemeines ®...

  • Seite 138: Abbildung 58: Sercos-Zyklus Mit 2 Verschiedenen Methoden Der Rtc-/Nrt

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos NRT = Non Real Time Channel (Nichtechtzeit-Datenkanal)/ IP-Kanal In diesem Zeitschlitz werden Standard-IP-Telegramme ausgetauscht. Die entsprechenden Telegramme müssen folglich nicht innerhalb von sercos- Telegrammen getunnelt werden. RTC-/NTC-Anordnung Echtzeit-Datenkanal und IP-Kanal können dabei auf zwei unterschiedliche Arten vom Master angeordnet werden (siehe Abbildung).

  • Seite 139: Netzwerkaufbau

    ETHERNET auf der Homepage der IEEE: http://www.ieee.org 11.2.2.2 Netzwerk-Topologie Die zwei Schnittstellen des WAGO sercos Kopplers ermöglichen, wie bei allen sercos-Geräten, den Aufbau einer Linien- oder Ringtopologie. Die Ringtopologie hat gegenüber der Linientopologie den Vorteil der Redundanz, d.h. ein Ring zerfällt bei einem Kabelbruch in zwei weiterhin arbeitsfähige Linien.

  • Seite 140: Koppelmodule

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos 11.2.2.3 Koppelmodule Keine ETHERNET-Hubs oder -Switches verwenden! Hinweis Verwenden Sie nur Geräte, die ausschließlich für den Einsatz in sercos- Netzen konzipiert wurden. Die Verwendung von ETHERNET-Hubs oder – Switches in einem sercos-Netzwerk ist nicht zulässig und kann zu Telegrammverlusten und zu Einschränkungen bei der Echtzeitfähigkeit...
  • Seite 141 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Nach dem Start wird nach einer erfolgreichen Hardware-Initialisierung zunächst der NRT-Modus aktiviert. In diesem Modus werden keine sercos-Telegramme sondern lediglich IP-Telegramme auf dem Netzwerk transportiert, deshalb steht hierfür die gesamte Bandbreite von 100 MBit/s zur Verfügung. In manchen Spezifikationen wird diese Kommunikationsphase auch als „CP-1“...

  • Seite 142: Kommunikationsmodell

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Beheben des Fehlers, erneut Phase für Phase bis in CP4 hochgefahren werden. Eine Phasenumschaltung beispielsweise von CP4 in CP3 ist nicht möglich. 11.2.3.2 Kommunikationsmodell Alle kommunikationsrelevanten Beziehungen zwischen sercos-Geräten lassen sich in 3 Schichten einteilen: •...

  • Seite 143: Adressierung

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Die Verbindungsschicht ist eine 1:n-Beziehung zwischen einem Produzenten (Producer) und mindestens einem Konsumenten (Consumer), wobei jeder Master und jeder Slave sowohl Producer als auch Consumer sein kann. Während in sercos II nur Master-Slave-Verbindungen (MS) möglich waren, sind in sercos jetzt auch Querverbindungen (Cross-Communication, CC) zwischen beliebigen Busteilnehmern möglich.

  • Seite 144: Identification Numbers (Idns)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Phasenumschaltung von CP0 nach CP1 gültig. In den Kommunikationsphasen CP1 und CP2 erfolgt die Adressierung der Slaves über die Topologieadressen. In CP2 kann der Master dann über den Servicekanal zusätzliche Identifizierungsmerkmale der Slaves auslesen (Electronic Label, Parameter, MAC-Adresse, …) und anhand dieser Informationen den Slaves eine definierte...

  • Seite 145: Tabelle 60: Idn-Struktur

    Instanzen jedes Parameters ermöglichen. Im funktionsspezifischen sercos-Profil für I/O-Geräte (“FSP IO”), das auch dem WAGO sercos-Koppler zugrunde liegt, werden die Strukturinstanzen mit den Steckplatznummern modularer I/O-Geräte gleichgesetzt. Diese werden von links nach rechts modulweise durchnummeriert, beginnend beim Koppler selbst mit der...

  • Seite 146: Klassifizierung

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Anhand dieses Beispiels der IDN/S-0-1504.1.4, lässt sich z.B. aus der Data- Block-Number 1504 schließen, dass es sich um die I/O-Funktionsgruppe „Analog Output“ handelt, welche an dem Steckplatz 1 (SI = 1) gesteckt ist. Das Strukturelement ist im Beispiel 4 (SE = 4) und bezeichnet, entsprechend der Vereinbarungen im sercos I/O-Profil, die Kanalbreite des Analogausganges.

  • Seite 147: Inhalt Der Idn-Datenbank Des Sercos-Kopplers

    Der WAGO sercos-Koppler besitzt als Basisklassifizierung „SCP_VarCFG“, unterstützt also sowohl Master-Slave-Verbindungen als auch Cross- Communication. 11.2.3.6 Inhalt der IDN-Datenbank des sercos-Kopplers Der WAGO sercos-Koppler unterstützt alle IDNs, die in den folgenden sercos- Profilen der Spezifikationsversion 1.1.1 definiert sind: • SCP VarCFG •...

  • Seite 148: Tabelle 61: Idn/S-0-1050.X.1 „Connection Setup

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos • IDN/S-0-1050.x.05 Current length of connection • IDN/S-0-1050.x.06 Configuration list • IDN/S-0-1050.x.08 Connection control (C-Con) • IDN/S-0-1050.x.10 Producer cycle time • IDN/S-0-1050.x.11 Allowed data losses • IDN/S-0-1050.x.12 Error counter data losses • IDN/S-0-1050.x.20 IDN allocation of real-time bit •...

  • Seite 149: Tabelle 62: Beispiele Zur Idn/S-0-1050.X.1 „Connection Setup

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Tabelle 62: Beispiele zur IDN/S-0-1050.x.1 „Connection Setup“ Verbindungstyp IDN/S-0-1050.x.1 "Connection Setup" Producer-Verbindung mit Container 0xC010 Hinweis: IDN/S-1050.x.6 wird in dieser Konfigurationsart nicht verwendet, da der Dateninhalt der zugehörigen Verbindung "fix" ist. Producer-Verbindung mit variabler Liste...

  • Seite 150: Tabelle 64: Beispielkonfiguration Einer Echtzeitdatenverbindung

    Geräteparameter für den WAGO sercos-Koppler und ermöglicht die Konfiguration der angeschlossenen I/Os. Pos : 103.2 /Serie 750 ( WAGO-I/O-SYST EM)/Fel dbus kommuni kati on/serc os /Hinweis: D ownload SDDM L s erc os (750-351) @ 5\mod_1245675903056_6.doc x @ 35853 @ @ 1 Handbuch...

  • Seite 151: Kommunikationstiming

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-351 Feldbuskoppler sercos Information Weitere Information zum Download der SDDML Sie können die SDDML-Dateien zu dem sercos-Koppler kostenlos von der WAGO-Homepage herunterladen: www.wago.com -> Service -> Downloads -> AUTOMATION -> WAGO-I/O-SYSTEM 750/753 Pos : 103.3 /Alle Serien (Allgemeine D okumente) (Allgemeine M odul e)/F eldbus kommuni kati on/SERC OS III/SERCOS III - Kommuni kationsti mi ng @ 5\mod_1247479917326_6.doc x @ 37283 @ 3 @ 1 11.2.4...

  • Seite 152: Abbildung 65: Beispiel 2 Zum Kommunikationstiming

    "Producer Cycle time") wird dabei in die Liste IDN/S-0-0021 "IDN-list of invalid operation data for CP2" eingetragen. Hinweis WAGO-Tools nur außerhalb des zyklischen Betriebs verwenden! Um Verzögerungen in der Prozessdatenverarbeitung zu vermeiden, verwenden Sie die WAGO-Tools WAGO-IO-CHECK und WAGO- ETHERNET-Settings möglichst nur außerhalb des zyklischen Betriebes (Kommunikationsphase NRT) und nicht bei aktiver sercos-Kommunikation im zyklischen Betrieb (Kommunikationsphase CP0 bis CP4).

  • Seite 153: Busklemmen

    Busklemmen 750-351 Feldbuskoppler sercos Pos : 105 /Serie 750 (WAGO-I/O-SYST EM)/Gerätebeschr eibung/Ei nleitung/Bus klemmen - Ü bersc hrift 1, Ü bersic ht - Übersc hrift 2, und allgemeine Einl eitung @ 4\mod_1237537660059_6.doc x @ 28768 @ 12 @ 1 Busklemmen 12.1...

  • Seite 154: Aufbau Der Prozessdaten

    750-351 Feldbuskoppler sercos Pos : 107.1 /Serie 750 ( WAGO-I/O-SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - Aufbau der Pr oz ess daten für s erc os-Ei nleitung @ 4\mod_1237795491550_6.doc x @ 28778 @ 233 @ 1 12.2 Aufbau der Prozessdaten Der Aufbau der Prozessdaten ist bei einigen Busklemmen bzw.

  • Seite 155: Diagnosedaten

    Daten durchgängig konsistent sind. Pos : 107.3 /Serie 750 ( WAGO-I/O-SYST EM)/Funkti onsbesc hrei bung/Proz ess abbild/Achtung: Ger äteschäden durch fals che Adr essi erung @ 4\mod_1237796248146_6.doc x @ 28781 @ @ 1 ACHTUNG Geräteschäden durch falsche Adressierung!

  • Seite 156: Tabelle 65: Diagnosedaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Tabelle 65: Diagnosedaten sercos- Koppler Diagnose Fehlertyp Fehlercode Kommunikations-Timeout auf dem Klasse 2 0x8100 Feldbus Warnung (C2D) Klemmenbus-Fehler Klasse 1 sercos 0xA000 Reset über Kommando IDN/S-0-99 Fehler (C1D) Klasse 2 Klemmenbus läuft asynchron 0xA008 Warnung (C2D) Pos : 107.5 /D okumentati on allgemei n/Gli ederungsel emente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 157: Digitaleingangsklemmen

    „PDIN“ Eingangsprozessdaten Pos : 107.6.3 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - Struktur elemente-T abelle für Ei n- und Ausg äng e @ 4\mod_1238056954395_6.doc x @ 29086 @ @ 1 „Channel quantity DIAGOUT“...

  • Seite 158: 2-Kanal-Digitaleingangsklemmen

    Kanal 2 Kanal 1 Pos : 107.6.7 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - 2 DI Di ag i m PA @ 4\mod_1242030207187_6.doc x @ 32859 @ 4 @ 1 Handbuch Version 1.1.1...

  • Seite 159: 2-Kanal-Digitaleingangsklemmen Mit Diagnose In Den Prozessdaten

    Kanal 1 Kanal 1 Pos : 107.6.8 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - 2 DI Di ag/Quit @ 4\mod_1237804682015_6.doc x @ 28805 @ 4 @ 1 12.2.4.5 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten...

  • Seite 160: 4-Kanal-Digitaleingangsklemmen

    Kanal 3 Kanal 2 Kanal 1 Pos : 107.6.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 8 D I @ 4\mod_1237805471996_6.doc x @ 28813 @ 4 @ 1 12.2.4.7 8-Kanal-Digitaleingangsklemmen 750-430, -431, -436, -437,...

  • Seite 161: Digitalausgangsklemmen

    „PDOUT“ Ausgangsprozessdaten Pos : 107.8.3 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - Struktur elemente-T abelle für Ei n- und Ausg äng e @ 4\mod_1238056954395_6.doc x @ 29086 @ @ 1 „Channel quantity DIAGOUT“...

  • Seite 162: 2-Kanal-Digitalausgangsklemmen

    Datenbit DO 1 Kanal 2 Kanal 1 Pos : 107.8.6 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - 2 DO Diag/IN @ 4\mod_1237811037631_6.doc x @ 28835 @ 4 @ 1 12.2.5.3 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten...

  • Seite 163: Tabelle 77: 2-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen. Tabelle 77: 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten S-0-1502.x.03 „Channel quantity PDOUT“ S-0-1502.x.04 „Channel width PDOUT“ S-0-1502.x.05 „PDOUT“ Bit 2...15...

  • Seite 164: 4-Kanal-Digitalausgangsklemmen

    Kanal 2 Kanal 1 Kanal 1 Pos : 107.8.7 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - 4 DO @ 4\mod_1237816332985_6.doc x @ 28849 @ 4 @ 1 12.2.5.4 4-Kanal-Digitalausgangsklemmen 750-504, -516, -519, -531,...

  • Seite 165: 4-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos Pos : 107.8.8 /Serie 750 ( WAGO-I/O- SYST EM)/Pr ozessabbild M appi ng/serc os/PA s ercos - 4 DO Diag/IN @ 4\mod_1237816634451_6.doc x @ 28853 @ 4 @ 1 12.2.5.5 4-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-532 Die Digitalausgangsklemmen liefern über die 4 Bit Prozesswerte im...

  • Seite 166: 8-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    Kanal 2 Kanal 1 Pos : 107.8.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 8 D O Di ag/IN @ 4\mod_1237970689621_6.doc x @ 28989 @ 4 @ 1 12.2.5.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-537 Die Digitalausgangsklemmen liefern über die 8 Bit Prozesswerte im...

  • Seite 167: Analogeingangsklemmen

    SE Strukturelement Beschreibung Pos : 107.10.2 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Str ukturel emente-Tabelle für Eing äng e @ 4\mod_1237994119250_6.doc x @ 29043 @ @ 1 „Channel quantity PDIN“ Anzahl der vorhandenen Eingangssignalkanäle „Channel width PDIN“...

  • Seite 168: 2-Kanal-Analogeingangsklemmen

    DI 0 Messwert DI 1 Pos : 107.10.6 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 2 AI @ 4\mod_1238062819959_6.doc x @ 29097 @ 4 @ 1 12.2.6.2 2-Kanal-Analogeingangsklemmen 750-452, -454, -456, -461, -462, -465, -466, -467, -469, -472, -474, -475, 476, -...

  • Seite 169: 4-Kanal-Analogeingangsklemmen

    DI 2 Messwert Kanal 2 DI 3 Pos : 107.10.7 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 4 AI @ 4\mod_1238063657730_6.doc x @ 29101 @ 4 @ 1 12.2.6.3 4-Kanal-Analogeingangsklemmen 750-453, -455, -457, -459, -460, -468, (und alle Varianten),...

  • Seite 170: Tabelle 86: 4-Kanal-Analogeingangsklemmen

    DI 5 DI 6 Messwert Kanal 4 DI 7 Pos : 107.10.8 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 8 AI @ 19\mod_1399625867903_6.doc x @ 153299 @ 4 @ 1 Handbuch Version 1.1.1...

  • Seite 171: 8-Kanal-Analogeingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos 12.2.6.4 8-Kanal-Analogeingangsklemmen Tabelle 87: 8-Kanal-Analogeingangsklemmen S-0-1505.x.07 „Channel quantity PDIN“ S-0-1505.x.08 „Channel width PDIN“ S-0-1505.x.09 „PDIN“ Byte Bezeichnung Bemerkung DI 0 Messwert Kanal 1 DI 1 DI 2 Messwert Kanal 2 DI 3 DI 4...

  • Seite 172: 3-Phasen-Leistungsmessklemme

    Messwert Kanal 8 DI 15 Pos : 107.10.9 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - AI - 3- Phas en- Leis tungs mess klemmen @ 19\mod_1404988686937_6.doc x @ 158205 @ 4 @ 1 12.2.6.5...

  • Seite 173: Tabelle 88: 3-Phasen-Leistungsmessklemme 750-493

    WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos 750-493 Tabelle 88: 3-Phasen-Leistungsmessklemme 750-493 S-0-1507.x.03 „Channel quantity PDOUT“ S-0-1507.x.04 „Channel width PDOUT“ S-0-1507.x.05 „PDOUT“ Byte Bezeichnung Bemerkung DO 0 DO 1 DO 2 werden nicht verwendet DO 3 DO 4 DO 5 S-0-1507.x.07 „Channel quantity PDIN“...

  • Seite 174: Tabelle 89: 3-Phasen-Leistungsmessklemmen 750-494/495

    DI 3 DI 4 Messwert Kanal 3 DI 5 wird nicht verwendet 750-494/495 Die 3-Phasen-Leistungsmessklemmen 750-494/495 liefern 16 Datenbytes (4 je Messwert) sowie 8 Steuer-/Statusbytes. Tabelle 89: 3-Phasen-Leistungsmessklemmen 750-494/495 S-0-1507.x.03 „Channel quantity PDOUT“ S-0-1507.x.04 „Channel width PDOUT“ S-0-1507.x.05 „PDOUT“ Byte...
  • Seite 175 WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos Statuswort - Byte 1 Erweitertes Statuswort 1 Erweitertes Statuswort 2 Erweitertes Statuswort 3 Prozesswert 1 Prozesswert 2 Prozesswert 3 D 10 D 11 D 12 D 13 Prozesswert 4 D 14 D 15 D 16 Leerbyte S-0-1507.x.11 „Channel quantity DIAGOUT“...

  • Seite 176: Diagnose Bei Analogeingangsklemmen

    Diagnose bei Analogeingangsklemmen Pos : 107.10.11 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Di agnosedaten bei Analogei n- und - ausg angs kl emmen - Besc hreibung @ 4\mod_1238070947619_6.doc x @ 29125 @ @ 1 Die in der folgenden Tabelle aufgelisteten Busklemmen stellen über das...
  • Seite 177 WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos Tabelle 90: Diagnosedaten bei Analogeingangsklemmen Bestellnr. sercos- Diagnose (750- bzw. 753-) Fehlercode Überschreitung des Messbereichs 0x8910 Kurzschluss 0x2340 Drahtbruch 0x2360 -452 Überschreitung des Messbereichs 0x8910 Überschreitung des Messbereichs 0x8910 -453 Unterschreitung des Messbereichs 0x8920 Überschreitung des Messbereichs...
  • Seite 178 Busklemmen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Tabelle 90: Diagnosedaten bei Analogeingangsklemmen Bestellnr. sercos- Diagnose (750- bzw. 753-) Fehlercode Unterschreitung des Messbereichs 0x8920 Überschreitung des Messbereichs 0x8910 -480 Unterschreitung des Messbereichs 0x8920 Überschreitung des Messbereichs / Drahtbruch 0x8910 -481 Unterschreitung des Messbereichs...

  • Seite 179: Analogausgangsklemmen

    „PDOUT“ Ausgangsprozessdaten Pos : 107.12.3 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Str ukturel emente-Tabelle für Ein- und Ausgänge @ 4\mod_1238056954395_6.doc x @ 29086 @ @ 1 „Channel quantity DIAGOUT“ Anzahl der vorhandenen Ausgangsdiagnosekanäle „Channel width DIAGOUT“...

  • Seite 180: 4-Kanal-Analogausgangsklemmen

    Bemerkung Statusbyte Kanal 1 Statusbyte Kanal 2 Pos : 107.12.6 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 4 AO @ 4\mod_1238069884508_6.doc x @ 29117 @ 4 @ 1 12.2.7.2 4-Kanal-Analogausgangsklemmen 750-553, -555, -557, -559,...

  • Seite 181: Tabelle 93: 4-Kanal-Analogausgangsklemmen

    Statusbyte Kanal 2 Statusbyte Kanal 3 Statusbyte Kanal 4 Pos : 107.12.7 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - 8 AO @ 19\mod_1399625738552_6.doc x @ 153296 @ 4 @ 1 Handbuch Version 1.1.1...

  • Seite 182: 8-Kanal-Analogausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos 12.2.7.3 8-Kanal-Analogausgangsklemmen Tabelle 94: 8-Kanal-Analogausgangsklemmen S-0-1504.x.03 „Channel quantity PDOUT“ S-0-1504.x.04 „Channel width PDOUT“ S-0-1504.x.05 „PDOUT“ Byte Bezeichnung Bemerkung DO 0 Ausgabewert Kanal 1 DO 1 DO 2 Ausgabewert Kanal 2 DO 3 DO 4...

  • Seite 183: Diagnose Bei Analogausgangsklemmen

    Diagnose bei Analogausgangsklemmen Pos : 107.12.9 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Di agnos edaten bei Anal ogein- und -ausgangs klemmen - Besc hrei bung @ 4\mod_1238070947619_6.doc x @ 29125 @ @ 1 Die in der folgenden Tabelle aufgelisteten Busklemmen stellen über das...

  • Seite 184: Tabelle 95: Diagnosedaten Bei Analogausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Tabelle 95: Diagnosedaten bei Analogausgangsklemmen Artikelnummer sercos- Diagnose (750- bzw. 753-) Fehlercode -560 Kurzschluss 0x2340 Grenzwertunterschreitung 0x8920 Grenzwertüberschreitung 0x8910 Ausgangstreiberfehler (COMM) 0x8100 -562 Ausgangstreiberfehler (LAST) 0x2344 Ausgangstreiberfehler (TEMP) 0x4200 Last an 5 V Systemspannung zu groß...

  • Seite 185: Sonderklemmen

    Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Homepage unter: http://www.wago.com. Pos : 107.14.6 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Sonder - Zähl er klemmen 75x-404 (auß er /000-005) @ 4\mod_1238075864792_6.doc x @ 29147 @ 4 @ 1 12.2.8.1 Zählerklemmen...

  • Seite 186: Tabelle 97: Zählerklemmen 750-404 Und Alle Varianten Außer /000

    DI 2 DI 3 Pos : 107.14.7 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Sonder - Zähl er klemmen 75x-404/000-005 @ 4\mod_1238418209362_6.doc x @ 29341 @ @ 1 750-404/000-005 Die Zählerklemmen erscheinen mit insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer-...

  • Seite 187: Tabelle 98: Zählerklemmen 750-404/000-005

    DI 2 Zählerwert für Zähler 2 DI 3 Pos : 107.14.8 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Sonder - Zähl er klemmen 75x-638 @ 4\mod_1238077852344_6.doc x @ 29151 @ @ 1 750-638, 753-638 Diese Zählerklemmen erscheinen mit insgesamt 6 Bytes Nutzdaten im Ein- und...

  • Seite 188: Pulsweitenklemmen

    Zählerwert für Zähler 2 DI 3 Pos : 107.14.9 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Sonder - Puls weitenkl emmen 750-511, /xxx @ 4\mod_1238398380116_6.doc x @ 29269 @ 4 @ 1 12.2.8.2...

  • Seite 189: Tabelle 100: Pulsweitenklemmen 750-511, /Xxx-Xxx

    Pos : 107.14.10.1 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/SERCOS III/PA s ercos - Sonder - Seri elle Sc hnittstellen mit alternati vem D atenformat - Übersc hrift 4 @ 4\mod_1238404579326_6.doc...

  • Seite 190: Serielle Schnittstellen Mit Alternativem Datenformat

    Busklemmen hängt dann davon ab, welche Betriebsart eingestellt ist. Pos : 107.14.10.3 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/SERCOS III/PA s ercos - Sonder - Seri elle Sc hnittstellen mit alternati vem D atenformat - PA-Tabell e @ 4\mod_1238405759988_6.doc x @ 29293 @ @ 1...

  • Seite 191: Serielle Schnittstellen Mit Standard Datenformat

    Datenbyte 3 Pos : 107.14.11 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Serielle Sc hni ttstelle mit Standard D atenfor mat @ 4\mod_1238413108506_6.doc x @ 29300 @ 4 @ 1 12.2.8.4...

  • Seite 192: Serielle Schnittstelle Rs-232 / Rs-485

    DI 3 DI 4 Pos : 107.14.12 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Serielle Sc hni ttstelle 750-652 @ 19\mod_1404979946048_6.doc x @ 158197 @ 4 @ 1 12.2.8.5 Serielle Schnittstelle RS-232 / RS-485 750-652 Die serielle Schnittstellenklemme erscheint mit 8 …...

  • Seite 193: Datenaustauschklemmen

    Prozessdaten (Datenlänge p = 8, 24, 48) Pos : 107.14.13 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - D atenaustausc hklemmen 750-654 @ 4\mod_1238413687516_6.doc x @ 29304 @ 4 @ 1 12.2.8.6...

  • Seite 194: Ssi-Geber Interface Busklemmen

    Pos : 107.14.14.1 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/SERCOS III/PA s ercos - Sonder - Weg- und Winkel mes sung, SSI-Geber-Interfac e - Ü bersc hrift 4 @ 4\mod_1238414002512_6.doc x @ 29318 @ 4 @ 1...

  • Seite 195: Weg- Und Winkelmessung

    DI 2 DI 3 Pos : 107.14.15 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Weg- und Winkel messung, Inkr. Enc oder 750-631 @ 4\mod_1238417277040_6.doc x @ 29333 @ 4 @ 1 12.2.8.8...

  • Seite 196: Tabelle 107: Weg- Und Winkelmessung 750-634

    DI 2 Latchwort Pos : 107.14.16 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Weg- und Winkel messung 750-634 @ 4\mod_1238418031296_6.doc x @ 29337 @ @ 1 750-634 Die Busklemme 750-634 erscheint mit 5 Bytes im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds.

  • Seite 197: Tabelle 108: Inkremental Encoder Interface Busklemme

    Latchwert Byte 1 / Periodendauer Byte 1 Pos : 107.14.17 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Weg- und Winkel messung, Inkr emental Enc oder Interfac e 750- 637 @ 4\mod_1238420450994_6.doc x @ 29345 @ @ 1...

  • Seite 198: Tabelle 109: Digitale Impulsschnittstelle

    Datenwort Kanal 2 DI 4 Pos : 107.14.18 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Weg- und Winkel messung, Digitale Impulssc hnittstelle 75x- 635 @ 4\mod_1238421943970_6.doc x @ 29349 @ @ 1 750-635,...

  • Seite 199: Proportionalventilmodul

    DI 1 Datenbytes DI 2 Pos : 107.14.19 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - Proportional ventil modul 750-632 @ 19\mod_1404984591091_6.doc x @ 158201 @ 4 @ 1 12.2.8.9 Proportionalventilmodul 750-632...

  • Seite 200: Tabelle 110: Proportionalventilmodul Bei 1-Kanalbetrieb

    Busklemmen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Tabelle 110: Proportionalventilmodul bei 1-Kanalbetrieb S-0-1514.x.03 „Channel quantity PDOUT“ S-0-1514.x.04 „Channel width PDOUT“ S-0-1514.x.05 „PDOUT“ Byte Bezeichnung Bemerkung MBX_CTRL Mailbox-Steuerbyte MBX_DATA Mailbox-Daten V1_CONTROL Ventil 1 Steuerung V1_SETPOINT Ventil, 1 Sollwert, Low Byte VALUE_L V1_SETPOINT...

  • Seite 201: Tabelle 111: Proportionalventilmodul Bei 2-Kanalbetrieb

    WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos Tabelle 111: Proportionalventilmodul bei 2-Kanalbetrieb S-0-1514.x.03 „Channel quantity PDOUT“ S-0-1514.x.04 „Channel width PDOUT“ S-0-1514.x.05 „PDOUT“ Byte Bezeichnung Bemerkung MBX_CTRL Mailbox-Steuerbyte MBX_DATA1 MBX_DATA2 Mailbox-Daten MBX_DATA3 MBX_DATA4 V1_CONTROL Ventil 1 Steuerung V2_CONTROL Ventil 2 Steuerung V1_SETPOINT...

  • Seite 202: 12.2.8.10 Dc-Drive Controller

    Ventil 2, Istwert, High Byte Pos : 107.14.20 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - DC-Dri ve-Controll er 750-636 @ 4\mod_1238423562725_6.doc x @ 29353 @ 4 @ 1 12.2.8.10 DC-Drive Controller 750-636 Der DC-Drive Controller 750-636 stellt dem Koppler über 1 logischen Kanal 6...

  • Seite 203: 12.2.8.11 Steppercontroller

    Datenflusses. Pos : 107.14.21.2 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/s ercos /PA s ercos - Hi nweis für di e Konfigur ation bei Mail box- Bus klemmen @ 4\mod_1242038613759_6.doc x @ 32868 @ @ 1 Handbuch...

  • Seite 204: Tabelle 113: Steppercontroller Rs 422 / 24 V / 20 Ma 750-670

    Pos : 107.14.21.3 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/s ercos /PA s ercos - Sonder - Steppercontr oller-Tabelle R S 422 / 24 V / 20 mA 750- 670 @ 4\mod_1240230291420_6.doc...

  • Seite 205: Tabelle 114: Steppercontroller 750-671/672/673

    Statusbyte S2 Statusbyte S1 Pos : 107.14.21.4 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/s ercos /PA s ercos - Sonder - Steppercontr oller 750-671/672/673 @ 19\mod_1405000101579_6.doc x @ 158527 @ @ 1 750-671/672/673 Tabelle 114: Steppercontroller 750-671/672/673 S-0-1515.x.03 „Channel quantity PDOUT“...
  • Seite 206 Statusbyte S3 Statusbyte S2 Statusbyte S1 Pos : 107.14.22 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - RTC-M odul 750- 640 @ 4\mod_1240231929313_6.doc x @ 30793 @ 4 @ 1 Handbuch Version 1.1.1...

  • Seite 207: 12.2.8.12 Rtc-Modul

    750-640 Das RTC-Modul erscheint mit insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes, ein zusätzliches Steuer- /Statusbyte und jeweils ein Befehlsbyte (ID). Tabelle 115: RTC-Modul 750-640 S-0-1507.x.03 „Channel quantity PDOUT“ S-0-1507.x.04 „Channel width PDOUT“ S-0-1507.x.05 „PDOUT“...

  • Seite 208: 12.2.8.13 Dali/Dsi-Masterklemme

    DI 2 DI 3 Pos : 107.14.23 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - D ALI/D SI-Masterkl emme 750-641 @ 4\mod_1240233709365_6.doc x @ 30797 @ 4 @ 1 12.2.8.13 DALI/DSI-Masterklemme 750-641 Die DALI/DSI-Masterklemme erscheint mit insgesamt 6 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes sowie ein zusätzliches Steuer-...

  • Seite 209: 12.2.8.14 Funkreceiver Enocean

    DI 4 Message 1 Pos : 107.14.24 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - F unkrec ei ver EnOcean 750-642 @ 4\mod_1240234466304_6.doc x @ 30861 @ 4 @ 1 12.2.8.14 Funkreceiver EnOcean...

  • Seite 210: 12.2.8.15 Mp-Bus-Masterklemme

    DI 1 Datenbytes DI 2 Pos : 107.14.25 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - M P-Bus-Master kl emme 750-643 @ 4\mod_1240235965551_6.doc x @ 30865 @ 4 @ 1 12.2.8.15 MP-Bus-Masterklemme 750-643 Die MP-Bus-Masterklemme erscheint mit insgesamt 8 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 6 Datenbytes und zwei zusätzliche...

  • Seite 211: Bluetooth ® Rf-Transceiver

    DI 5 Pos : 107.14.26.1 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/SERCOS III/PA s ercos - Sonder - Bluetooth RF-Transc ei ver 750- 644 - Ü bersc hrift 3 @ 4\mod_1242040397462_6.doc x @ 32879 @ 4 @ 1 ®...

  • Seite 212: Tabelle 119: Bluetooth ® Rf-Transceiver 750-644

    Daten durchgängig konsistent sind. Pos : 107.14.26.3 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/SERCOS III/PA s ercos - Sonder - Bluetooth RF-Transc ei ver-T abelle 750- 644 @ 4\mod_1240236517418_6.doc x @ 30899 @ @ 1 ®...

  • Seite 213: 12.2.8.17 As-Interface-Master

    Die Einstellung der Mailbox- und Prozessabbildgrößen erfolgt mit dem Inbetriebnahmetool WAGO-I/O-CHECK. Pos : 107.14.27.2 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild M appi ng/SERCOS III/PA s ercos - Hinweis für di e Konfigur ation bei Mail box- Bus klemmen @ 4\mod_1242038613759_6.doc x @ 32868 @ @ 1 Hinweis Bei Busklemmen mit Mailbox-Funktionalität, wird das Steuer- und...

  • Seite 214: 12.2.8.18 4-Kanal-Io-Link-Master

    (Datenlänge p = 12, 20, 24, 32, 40, 48) Pos : 107.14.28 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - 4-Kanal-IO-Li nk-Mas ter 750- 657 @ 19\mod_1404997221111_6.doc x @ 158309 @ 4 @ 1 12.2.8.18 4-Kanal-IO-Link-Master...

  • Seite 215: 12.2.8.19 Can-Gateway

    Datenbytes (Datenlänge p = 4, 6, 8, 10, 12, 16, 20, 24) Pos : 107.14.29 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Sonder - C AN-Gateway 750-658 @ 19\mod_1404998796538_6.doc x @ 158313 @ 4 @ 1 12.2.8.19 CAN-Gateway...

  • Seite 216: 12.2.8.20 Diagnose Bei Sonderklemmen

    12.2.8.20 Diagnose bei Sonderklemmen Pos : 107.14.31 /Serie 750 (WAGO-I/O-SYST EM)/Pr oz ess abbild Mappi ng/s ercos /PA s ercos - Di agnosedaten bei Analogei n- und - ausg angs kl emmen - Besc hreibung @ 4\mod_1238070947619_6.doc x @ 29125 @ @ 1 Die in der folgenden Tabelle aufgelisteten Busklemmen stellen über das...
  • Seite 217 WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos Tabelle 123: Diagnosedaten bei Sonderklemmen Bestellnr. sercos- Diagnose (750-) Fehlercode Überschreitung des Messbereichs 0x8910 -631/000-010 Unterschreitung des Messbereichs 0x8920 Fehler (extern) 0x9000 Überschreitung des Messbereichs 0x8910 -631/000-011 Unterschreitung des Messbereichs 0x8920 Fehler (extern) 0x9000 -632 Fehler (allg.)

  • Seite 218: Systemklemmen

    S-0-1503 „Digital Input“ abgebildet. Pos : 107.16.2 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Sys tem - Systemkl emmen mi t Diag nose @ 4\mod_1240319532195_6.doc x @ 31026 @ 4 @ 1 12.2.9.1...

  • Seite 219: Diagnose Bei Systemklemmen

    Datenbit DO 1 Pos : 107.16.4 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d Mapping/s erc os/PA serc os - Di agnos edaten bei Systemkl emmen - T abell e @ 4\mod_1240322365981_6.doc x @ 31049 @ 4 @ 1 12.2.9.3 Diagnose bei Systemklemmen Die in der folgenden Tabelle aufgelisteten Systemklemmen stellen über...

  • Seite 220: 12.2.10 Beispielmapping Anhand Eines Gegebenen I/O-Knotens

    750-351 Feldbuskoppler sercos Pos : 107.18 /Seri e 750 ( WAGO-I/O-SYSTEM)/Proz ess abbil d M apping/s erc os/PA serc os - Beispi el mapping anhand eines g egebenen I/O- Knotens @ 4\mod_1240323753174_6.doc x @ 31053 @ 34443 @ 1 12.2.10 Beispielmapping anhand eines gegebenen I/O-Knotens Für das hier beschriebene Beispiel wird ein WAGO-Knoten mit dem folgenden...

  • Seite 221: Tabelle 132: Beispielmapping Für 750-473

    WAGO-I/O-SYSTEM 750 Busklemmen 750-351 Feldbuskoppler sercos n. v. Datenbit 2 Datenbit 1 Kanal 2 Kanal 1 Tabelle 132: Beispielmapping für 750-473 Objekt Wert/Mapping S-0-1505.3.7 Channel quantity PDIN S-0-1505.3.8 Channel width PDIN 24 ... 31 16 ... 23 8 ... 15 0 ...

  • Seite 222: 12.2.10.2 Konfiguration Der Zyklischen Container

    1 = DIAGIN nicht im Container InputData 12.2.10.3 Beispielkonfiguration In dieser Beispielkonfiguration sollen lediglich die folgenden Daten in die zyklischen Container gemappt werden: S-0-1500.0.5 „Container OutputData“ • Ausgangsdaten der Digitalklemme 750-501 (S-0-1502.2.5) • Ausgangsdaten der Analogklemme 750-554 (S-0-1504.4.5) Konfiguration: S-0-1503.1.2 (Bit 3 = '1') Handbuch...

  • Seite 223: 12.2.11 Ersatzwerte Im Fehlerfall

    Byte 0 (Bit 1) Datenbytes Datenbits 750-554 750-501 S-0-1500.0.9 „Container InputData“ • Eingangsdaten der Digitalklemme 750-421 (S-0-1503.1.9) • Diagnosedaten der Digitalklemme 750-421 (S-0-1503.1.17) • Eingangsdaten der Analogklemme 750-473 (S-0-1505.3.9) Konfiguration: S-0-1505.3.2 (Bit 3 = '1') S-0-1504.4.2 (Bit 3 = '1') Tabelle 138: S-0-1500.0.9 "Container InputData"...
  • Seite 224 Busklemmen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Tabelle 139: Prozessabbild (unterer Tabellenausschnitt) für die Ersatzwerte am Bsp. 2 AO, 750-552 S-0-1504.x.22 "Fallback value outputs" Byte Bezeichnung Bemerkung2 DO 0 Ersatzwert Kanal 1 DO 1 DO 2 Ersatzwert Kanal 2 DO 3 Der Datenaufbau entspricht dem der zugehörigen Ausgangsdaten derselben...

  • Seite 225: Einsatz In Explosionsgefährdeten Bereichen

    Pos : 109.1 /Alle Serien (Allgemeine M odul e)/Ei ns atz i n Ex-Bereic hen/Ei nsatz i n explosi onsg efähr deten Ber eic hen - Ü bers chrift 1 @ 3\mod_1224075191281_6.doc x @ 24082 @ 1 @ 1 Einsatz in explosionsgefährdeten Bereichen Pos : 109.2 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Einsatzbereic h Serie 750 @ 3\mod_1234272230203_6.doc x @ 27498 @ @ 1 Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt.

  • Seite 226: Beispielhafter Aufbau Der Kennzeichnung

    Pos : 109.6 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Beispi elbedruc kung der ATEX- und IEC-Ex-z ugel ass enen Bus kl emmen g emäß CEN ELEC und IEC _2013 @ 14\mod_1360569228625_6.doc...
  • Seite 227 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-351 Feldbuskoppler sercos Tabelle 141: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001 X Bescheinigungsnummern Stäube Gerätegruppe: alle außer Bergbau Gerätekategorie 3 (Zone 22)

  • Seite 228: Abbildung 68: Beispiel Für Die Seitliche Bedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    750-351 Feldbuskoppler sercos Pos : 109.8 /Serie 750 ( WAGO-I/O-SYST EM)/Ei ns atz i n Ex-Bereic hen/Beispi elbedruc kung der Ex-i- und IEC- Ex-i-zugel ass enen Bus kl emmen gemäß CEN ELEC und IEC_2013 @ 14\mod_1360569320118_6.doc x @ 111297 @ @ 1 Abbildung 68: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Ex i...
  • Seite 229 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-351 Feldbuskoppler sercos Tabelle 142: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001X Bescheinigungsnummern TÜV 12 ATEX 106032 X IECEx TUN 12.0039 X Stäube...
  • Seite 230 Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Tabelle 142: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Gase Gerätegruppe: Alle außer Bergbau 3(1)G Gerätekategorie 3 (Zone 2) die Sicherheitsvorrichtungen für Geräte der Kategorie 1 (Zone 0) enthalten 3(2)G Gerätekategorie 3 (Zone 2) die...

  • Seite 231: Kennzeichnung Für Amerika Gemäß Nec 500

    Einsatz in explosionsgefährdeten Bereichen 750-351 Feldbuskoppler sercos Pos : 109.10 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Kennzeic hnung für Ameri ka gemäß N EC 500 - Ü berschrift 3 @ 3\mod_1224158423187_6.doc x @ 24186 @ 3 @ 1 13.1.2 Kennzeichnung für Amerika gemäß...

  • Seite 232: Errichtungsbestimmungen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 109.13 /Alle Serien (Allgemeine M odule)/Ei nsatz i n Ex- Bereic hen/Errichtungsbesti mmungen - Übersc hrift 2 @ 3\mod_1232453624234_6.doc x @ 26369 @ 2 @ 1 13.2 Errichtungsbestimmungen Pos : 109.14 /Alle Serien (Allgemeine M odule)/Ei nsatz i n Ex- Bereic hen/Errichtungsbesti mmungen Einl eitung _2013 @ 14\mod_1360582328318_6.doc x @ 111370 @ @ 1 Für die Errichtung und den Betrieb elektrischer Anlagen in explosionsfähigen...

  • Seite 233: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 07 Atex 554086 X)

    750-351 Feldbuskoppler sercos Pos : 109.16 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. ATEX-Z ertifi kat TÜ V 07 AT EX 554086_X_2013_2 @ 15\mod_1368620071975_6.doc x @ 119757 @ 3 @ 1 13.2.1...

  • Seite 234: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 12 Atex 106032 X)

    750-351 Feldbuskoppler sercos Pos : 109.18 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. ATEX-Z ertifi kat TÜ V 12 AT EX 106032x_2013_2 @ 15\mod_1368620479454_6.doc x @ 119781 @ 3 @ 1 13.2.2...

  • Seite 235: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 09.0001 X)

    Einsatz in explosionsgefährdeten Bereichen 750-351 Feldbuskoppler sercos Pos : 109.20 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. IEC- Ex-Zertifi kat TUN 09.0001 X_2013_2 @ 15\mod_1368620660911_6.doc x @ 119785 @ 3 @ 1 13.2.3 Besondere Bedingungen für den sicheren Ex Betrieb (IEC-...

  • Seite 236: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 12.0039 X)

    WAGO-I/O-SYSTEM 750 750-351 Feldbuskoppler sercos Pos : 109.22 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Bes ondere Bedingungen für den sicheren Ex-Betrieb g em. IEC- Ex-Zertifi kat TUN 12.0039 X_2013_2 @ 15\mod_1368620821493_6.doc x @ 119789 @ 3 @ 1 13.2.4 Besondere Bedingungen für den sicheren Ex Betrieb (IEC-...

  • Seite 237: Besondere Bedingungen Für Den Sicheren Betrieb Nach Ansi/Isa

    Einsatz in explosionsgefährdeten Bereichen 750-351 Feldbuskoppler sercos Pos : 109.24 /Seri e 750 ( WAGO-I/O-SYSTEM)/Einsatz in Ex- Ber eichen/Errichtungs besti mmungen ANSI ISA 12.12.01_2013_2 @ 15\mod_1368620942842_6.doc x @ 119793 @ 3 @ 1 13.2.5 Besondere Bedingungen für den sicheren Betrieb nach ANSI/ISA 12.12.01...

  • Seite 238: Abbildungsverzeichnis

    Abbildung 21: Ansicht sercos-Koppler ..............40 Abbildung 22: Geräteeinspeisung ................. 42 Abbildung 23: RJ-45-Stecker ................43 Abbildung 24: Anzeigeelemente 750-351 (zwei Fertigungsvarianten) ....44 Abbildung 25: Service-Schnittstelle (geschlossene und geöffnete Klappe) ..45 Abbildung 26: Adresswahlschalter (hier Einstellung „0“) ........46 Abbildung 27: Abstände ..................
  • Seite 239 ) ....................87 Abbildung 45: HTML-Seite TCP/IP configuration ..........89 Abbildung 46: BootP-Tabelle ................93 Abbildung 47: Dialogfenster des WAGO-BootP-Servers mit Meldungen ... 95 Abbildung 48: Adresseinstellung in WAGO-ETHERNET-Settings ....98 Abbildung 49: WBM-Seite „Information“ ............99 Abbildung 50: WBM-Seite „Port“ ..............100 Abbildung 51: Adresseinstellung in WAGO-ETHERNET-Settings ....

  • Seite 240: Tabellenverzeichnis

    Tabelle 7: Filterklemmen für die 24V-Versorgung ..........31 Tabelle 8: Legende zu Abbildung „Versorgungsbeispiel für Feldbuskoppler/- controller” ....................33 Tabelle 9: WAGO-Netzgeräte (Auswahl) ............. 34 Tabelle 10: WAGO-Schutzleiterklemmen ............35 Tabelle 11: Legende zur Ansicht sercos-Koppler ..........41 Tabelle 12: Busanschluss und Steckerbelegung, RJ-45-Stecker ......43 Tabelle 13: Anzeigeelemente Feldbusstatus ............
  • Seite 241 Tabelle 83: Strukturelemente der Analogeingangsklemmen ......167 Tabelle 84: 1-Kanal-Analogeingangsklemmen ........... 168 Tabelle 85: 2-Kanal-Analogeingangsklemmen ........... 169 Tabelle 86: 4-Kanal-Analogeingangsklemmen ........... 170 Tabelle 87: 8-Kanal-Analogeingangsklemmen ........... 171 Tabelle 88: 3-Phasen-Leistungsmessklemme 750-493 ........173 Tabelle 89: 3-Phasen-Leistungsmessklemmen 750-494/495 ......174 Handbuch Version 1.1.1...
  • Seite 242 Tabelle 110: Proportionalventilmodul bei 1-Kanalbetrieb ........200 Tabelle 111: Proportionalventilmodul bei 2-Kanalbetrieb ........201 Tabelle 112: Antriebssteuerung 750-636 ............202 Tabelle 113: Steppercontroller RS 422 / 24 V / 20 mA 750-670 ......204 Tabelle 114: Steppercontroller 750-671/672/673 ..........205 Tabelle 115: RTC-Modul 750-640 ..............207 Tabelle 116: DALI/DSI-Masterklemme 750-641 ..........
  • Seite 243 Tabelle 138: S-0-1500.0.9 "Container InputData" (konfiguriert) zum Beispielmapping ..................223 Tabelle 139: Prozessabbild (unterer Tabellenausschnitt) für die Ersatzwerte am Bsp. 2 AO, 750-552 ................224 Tabelle 140: Prozessabbild (oberer Tabellenausschnitt) für die Ausgabewerte am Bsp. 2 AO, 750-552 ................224 Tabelle 141: Beschreibung der Beispielbedruckung der ATEX- und IECEx- zugelassenen Busklemmen.
  • Seite 244 Pos : 116 /Dokumentati on allgemei n/Ei nband/Ei nband Handbuc h - Leers eite für durc h 2 teilbare Seitenz ahl (Standarddruc k) @ 3\mod_1219230851078_0.doc x @ 21121 @ @ 1 Pos : 117 /Dokumentati on allgemei n/Ei nband/Ei nband Handbuc h - R üc ks eite @ 9\mod_1285229376516_6.doc x @ 64942 @ @ 1 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 •...

Inhaltsverzeichnis
