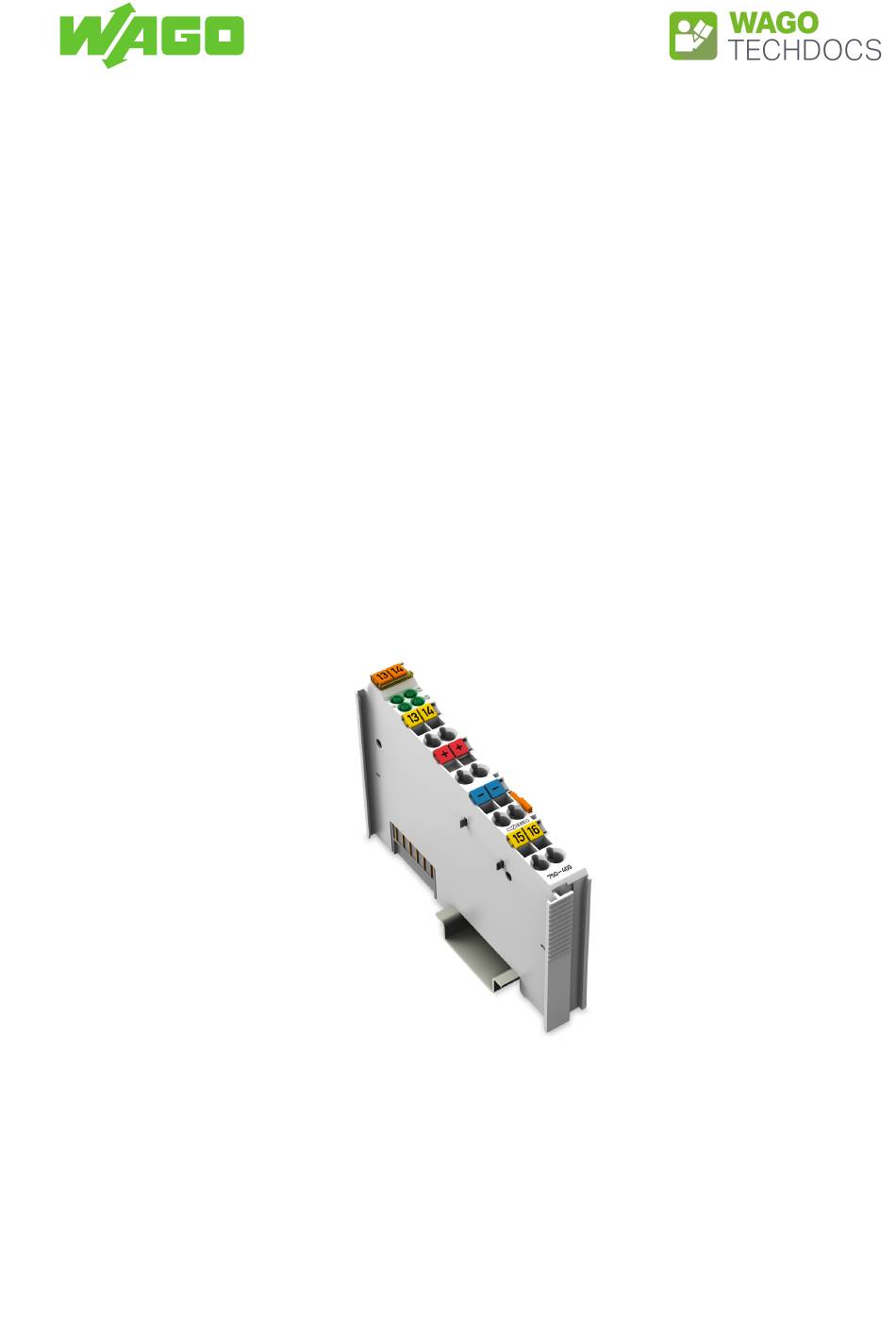

- Seite 1 WAGO I/O System 750/753 4-Kanal-Digitaleingang; DC 24 V; 0,2 ms; 2- bis 3-Leiter-Anschluss; negativschaltend 750-409 Produkthandbuch | Version 2.0.0...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 2.0.0 4DI 24V DC 0,2ms...
-
Seite 3: Inhaltsverzeichnis
750-409 Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungen ......................... 4 Überblick........................... 5 Eigenschaften........................ 6 Ansicht........................ 6 Anzeigeelemente .................... 7 Verdrahtungsebene.................... 7 Leistungskontakte .................... 8 Schematisches Schaltbild .................. 9 Funktionen........................ 10 Signalverarbeitung .................... 10 Prozessabbild...................... 10 Planung ........................... 11 Kompatibilität...................... 11 Anforderungen an Beschaltung und Zubehör ............ 11 Anschlussbeispiele.................... 11 Anhang.......................... 13... -
Seite 4: Bestimmungen
Kenntnis der vollständigen Gebrauchsanleitung ist Voraussetzung für die bestimmungsgemäße Verwendung. Alle Dokumente und Informationen finden Sie auf der Produktdetailseite. Mitgeltendes Dokument & Systemhandbuch I/O System 750/753 • Bestimmungen • Sicherheit • Transport und Lagerung • Montieren und Demontieren •... -
Seite 5: Überblick
Signalzustand des entsprechenden Eingangskanals „high“. Eine grüne Status-LED pro Kanal zeigt den Signalzustand an. Die Feldebene und die Systemebene sind galvanisch voneinander getrennt. Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. Produkthandbuch | Version: 2.0.0... -
Seite 6: Eigenschaften

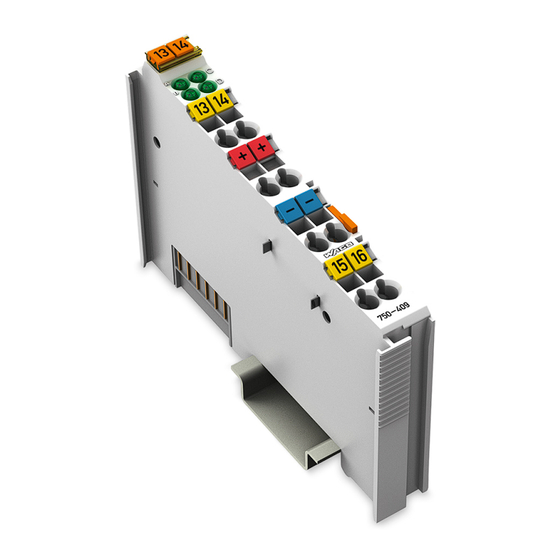

Produktübergreifende Informationen zum Thema Systemeigenschaften finden Sie im & Systemhandbuch I/O System 750/753. 3.1 Ansicht Abbildung 1: Ansicht Steckplatz für Mini-WSB (optional) 8 Anzeigeelemente [} 7] Anzeigeelemente & Systemhandbuch I/O System 750/753 Datenkontakte & Systemhandbuch I/O System 750/753 Zugang zum Öffnen des zugehörigen ® CAGE CLAMP -Anschlusses ®... -
Seite 7: Anzeigeelemente
750-409 Eigenschaften 3.2 Anzeigeelemente Eine grüne Status-LED pro Kanal zeigt den Signalzustand an. Abbildung 2: Anzeigeelemente Kanal Benennung Zustand Funktion Status DI 1 Eingang DI 1: Signalspannung (0) Grün Eingang DI 1: Signalspannung (1) Status DI 2 Eingang DI 2: Signalspannung (0) Grün... -
Seite 8: Leistungskontakte
Eigenschaften 750-409 3.4 Leistungskontakte Das Potential für die Feldversorgung wird über die Messerkontakte eingespeist und über die Federkontakte weitergeleitet. Abbildung 4: Leistungskontakte Pos. Nut mit Federkontakt Messerkontakt Anordnung im Busknoten Für das mechanische Anreihen dieses I/O-Moduls muss die vorherige Komponente min- destens 2 offene Nuten zur Aufnahme der Messerkontakte besitzen. -
Seite 9: Schematisches Schaltbild
750-409 Eigenschaften 3.5 Schematisches Schaltbild Abbildung 5: Schematisches Schaltbild & Systemhandbuch I/O System Informationen zur Systemversorgung finden Sie im 750/753 Produkthandbuch | Version: 2.0.0 4DI 24V DC 0,2ms... -
Seite 10: Funktionen
Funktionen 750-409 Funktionen 4.1 Signalverarbeitung Jeder Eingangskanal besitzt zur Störunterdrückung einen RC-Filter mit einer Zeitkonstan- ten von 0,2 ms. Die Eingänge des I/O-Moduls sind negativschaltend. Wenn das 0V-Potential für die Feldversorgung auf einen Eingangsanschluss geschaltet ist, wird der Signalzustand des entsprechenden Eingangskanals „high“. -
Seite 11: Planung
Produktübergreifende Informationen zum Thema Planung finden Sie im & Systemhand- buch I/O System 750/753. 5.1 Kompatibilität Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. 5.2 Anforderungen an Beschaltung und Zubehör Setzen Sie gegebenenfalls geeignete Potentialvervielfältigungsmodule (Art.-Nr.: ü 750-614) für die Spannungsversorgung der Sensoren ein. -
Seite 12: Abbildung 7 Beispiel 3-Leiter-Anschluss
Planung 750-409 Abbildung 7: Beispiel 3-Leiter-Anschluss Produkthandbuch | Version: 2.0.0 4DI 24V DC 0,2ms... -
Seite 13: Anhang
750-409 Anhang Anhang 6.1 Technische Daten, Zulassungen, Richtlinien und Normen Sehen Sie dazu auch 2 Datenblatt_750-409 [} 14] Hinweis Änderungen vorbehalten! Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Produkthandbuch | Version: 2.0.0... -
Seite 14: Anschlussdaten
DC 24 V Versorgungsspannung Sensor DC 24 V Sensoranschluss 2 x (2 Leiter, 3 Leiter); für den Anschluss weiterer Sensoren muss zusätzlich ein geeigne tes Potentialvervielfältigungsmodul (z. B. 750-614) eingesetzt werden. Eingangscharakteristik negativschaltend Eingangsfilter (digital) 0,2 ms Eingangsstrom je Kanal bei Signal (0) typ. - Seite 15 Datenblatt | Artikelnummer: 750-409 https://www.wago.com/750-409 Mechanische Daten Montageart Tragschiene 35 Steckbare Verdrahtungsebene fest Werkstoffdaten Farbe lichtgrau Gehäusewerkstoff Polycarbonat, Polyamid 6.6 Brandlast 1,404 MJ Gewicht 46,2 g Konformitätskennzeichnung Umgebungsbedingungen Umgebungstemperatur (Betrieb) 0 … +55 °C Umgebungstemperatur (Lagerung) -40 … +85 °C...
- Seite 16 Datenblatt | Artikelnummer: 750-409 https://www.wago.com/750-409 UL-Zulassungen Zulassung Norm Zertifikatsname UL 508 E175199 Sec.1 UL International Nether lands B. V . (ORDINARY LO CATIONS) Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation! Aktuelle Adressen finden sie unter: w w w.wago.com Seite 3/3 Stand 01.03.2022...
- Seite 17 750-409 Tabellenverzeichnis Tabellenverzeichnis Tabelle 1 Prozessabbild ̶ Eingang ....................Produkthandbuch | Version: 2.0.0 4DI 24V DC 0,2ms...
- Seite 18 Abbildungsverzeichnis 750-409 Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Anzeigeelemente ......................® Abbildung 3 CAGE CLAMP -Anschlüsse ..................Abbildung 4 Leistungskontakte ......................Abbildung 5 Schematisches Schaltbild ..................... Abbildung 6 Beispiel 2-Leiter-Anschluss................... Abbildung 7 Beispiel 3-Leiter-Anschluss................... Produkthandbuch | Version: 2.0.0 4DI 24V DC 0,2ms...
