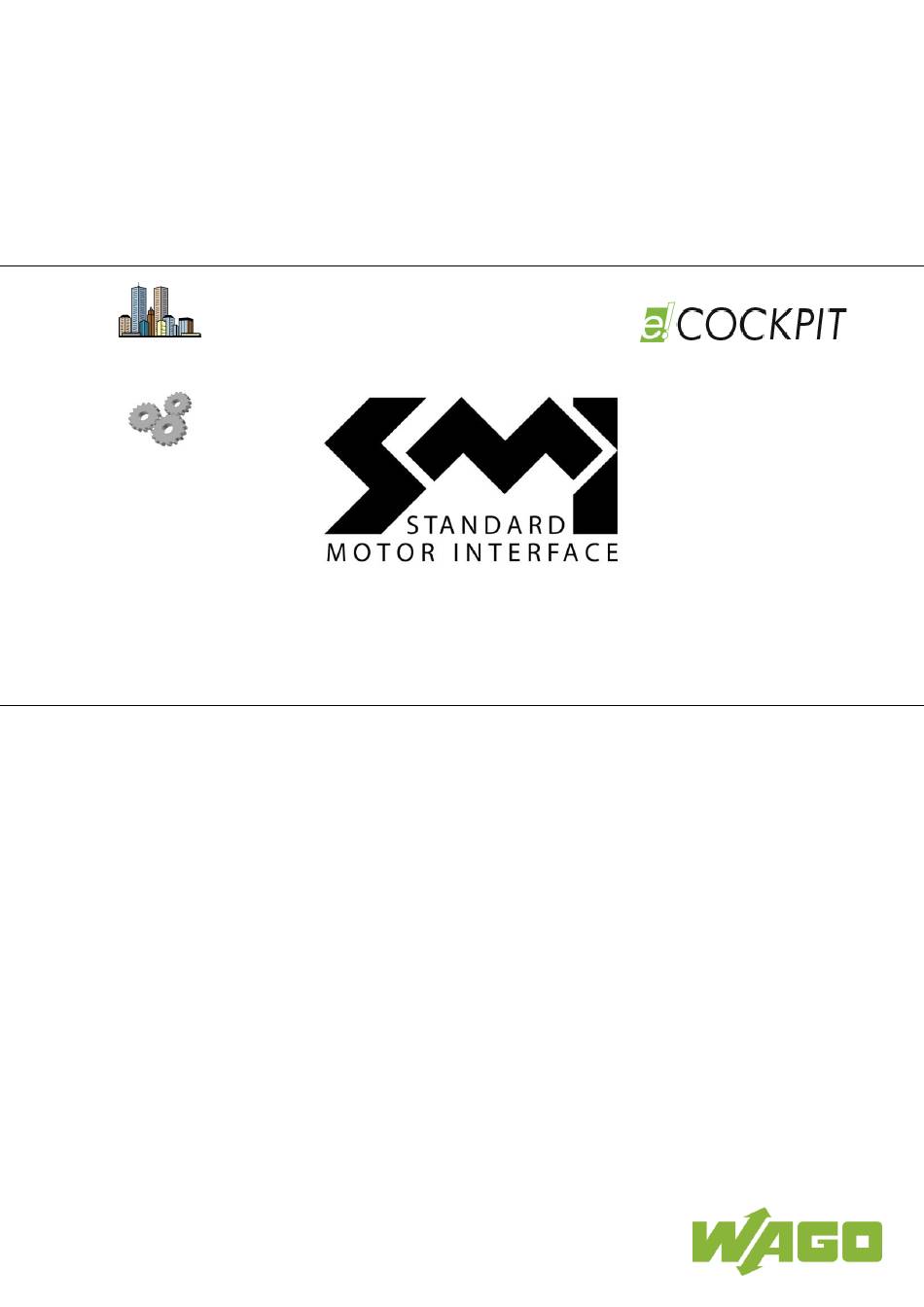

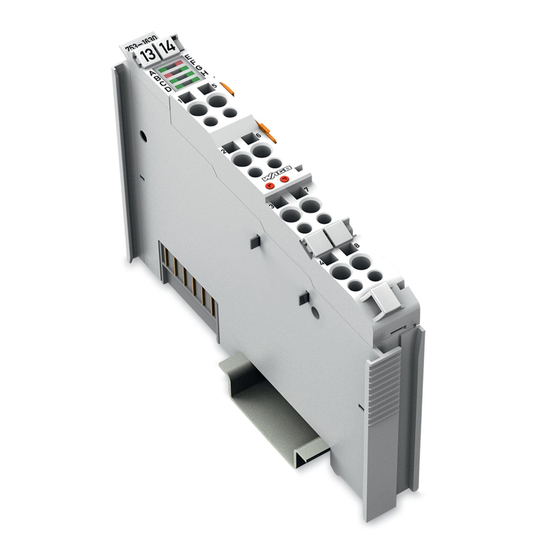

- Seite 1 Anwendungshinweis Gebäude Automation WAGO-I/O-SYSTEM 750 SMI-Master-Modul, 753-163x Anbindung von SMI-Antrieben 2019-09-06...
- Seite 2 Anwendungshinweis – Anbindung von SMI-Antrieben SMI-Master-Modul, 753-163x © 2019 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden +49 (0) 571/8 87 – 0 Tel.: +49 (0) 571/8 87 – 1 69...
-
Seite 3: Darstellung Der Zahlensysteme
Jede Weiterverwendung dieser Dokumentation, die von den urheberrechtlichen Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. - Seite 4 e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben Beschreibung SMI-Master-Modul, 753-163x Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.
-
Seite 5: Rechtliche Grundlagen
SMI-Master-Modul, 753-163x Rechtliche Grundlagen Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. -
Seite 6: Inhaltsverzeichnis
e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben Beschreibung SMI-Master-Modul, 753-163x Inhaltsverzeichnis Inhaltsverzeichnis ....................6 Beschreibung ....................7 Verwendetes Material .................. 7 Erforderliche Bibliotheken ................ 7 Geräte ......................7 Tools ......................7 Aufbau ......................9 SMI-Antriebe ansteuern ................10 Aufgabenstellung ..................10 Parametrierung .................. -
Seite 7: Beschreibung
Beschreibung Dieser Anwendungshinweis beschreibt die grundsätzliche Vorgehensweise zur Ansteuerung von SMI-Antrieben (Standard Motor Interface). Mit Hilfe des SMI- Master-Moduls (753-163x) werden die Antriebe an das WAGO-I/O-SYSTEM angeschlossen. Die Konfiguration der SMI-Linie wird über eine Visualisierung in der Programmierumgebung e!COCKPIT realisiert. - Seite 8 Anwendungshinweis – Anbindung von SMI-Antrieben Verwendetes Material SMI-Master-Modul, 753-163x Information Weitere Information Die verwendeten Bibliotheken, Dokumentationen sowie den WAGO-SMI- Konfigurator erhalten Sie kostenfrei unter: www.wago.comDownloads Download-Suche...
-
Seite 9: Aufbau
e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben Aufbau SMI-Master-Modul, 753-163x Aufbau 753-163x Abbildung 1: Verbindungsplan Hinweis Knotenaufbau Der beschriebene Knotenaufbau stellt nur ein Beispiel dar. Der Aufbau ist je nach Anlage erweiterbar. Die notwendige 24V-Versorgung des Controllers wurde nicht eingezeichnet. ACHTUNG Anschlussspannung Schießen Sie niemals SMI-LoVo-Antriebe für Kleinspannung DC 24 V zusammen mit SMI-Antrieben für Netzspannung AC 230 V an ein Modul... -
Seite 10: Smi-Antriebe Ansteuern
Aufgabenstellung In diesem Applikationsbeispiel soll eine SMI-Linie, bestehend aus mehreren SMI- Antrieben, durch das WAGO-I/O-SYSTEM in Betrieb genommen werden. Dazu werden die SMI-Antriebe mit Hilfe des SMI-Master-Moduls an das WAGO-I/O- SYSTEM angebunden. Parametrierung Die Abbildungen 2 und 4 zeigen den grundsätzlichen Aufbau für die Programmierung einer SMI-Applikation in e!COCKPIT. - Seite 11 e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben SMI-Master-Modul, 753-163x Auftretende Fehlermeldungen werden als String am Ausgang „sStatus“ ausgegeben. Der Ausgang „xStateDigIn“ gibt den aktuellen Zustand des digitalen Eingangs des Moduls aus. Abbildung 3: Applikationsaufbau Teil 1...
- Seite 12 e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben SMI-Master-Modul, 753-163x Am Eingang „I_Port“ muss die unter der Gerätestruktur vergebene Bezeichnung des SMI-Master-Moduls angegeben werden (siehe Abb. 3). Abbildung 4: Gerätestruktur – Modulbezeichnungen (I_Port) In Abbildung 4 sind zwei Applikationsbausteine abgebildet, die per direkter Adressierung (oFbSMI_Motor_1) Gruppenadressierung...
- Seite 13 e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben SMI-Master-Modul, 753-163x Abbildung 5: Applikationsaufbau Teil 2 Hinweis Aufruf Master-Baustein Pro SMI-Master-Modul darf der Baustein FbSMI_Master nur einmal aufgerufen werden. Die Zuordnung der Funktionsbausteine zum gewünschten Master-Baustein erfolgt über den Eingang „bModule_753_163x“. Hinweis Aufruf PrgSMIConfigurator Das Programm PrgSMIConfigurator ist Bestandteil der Bibliothek WagoAppSMI und kann über die Eingabehilfe aufgerufen werden.
-
Seite 14: Visualisierung
Hinweis Visualisierung Für die Visualisierung mit der Software e!COCKPIT muss eine Verbindung zwischen dem PC und dem eingesetzten WAGO-Controller hergestellt werden. Es stehen, abhängig vom verwendeten Controller, zwei Möglichkeiten zur Verfügung: Die erste Möglichkeit ist bei allen Controllern anwendbar. Die Verbindung wird hierbei über das Kommunikationskabel (750-923) mit der Service-... - Seite 15 e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben Visualisierung SMI-Master-Modul, 753-163x Abbildung 6: Visualisierung Funktionstest und Parametrierung Motorbaustein...
-
Seite 16: Konfigurationsseite (Smi Tool)
e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben Visualisierung SMI-Master-Modul, 753-163x Konfigurationsseite (SMI Tool) Die Konfigurationsseite bietet eine Unterstützung bei der Inbetriebnahme von SMI-Antrieben an und ist als Template mit dem Bezeichnung SMIConfigurator in der WagoAppSMI Bibliothek verfügbar. Die Seite funktioniert nur im Zusammenhang mit dem in der Applikation aufgerufenem Programm PrgSMIConfigurator. - Seite 17 e!COCKPIT Anwendungshinweis – Anbindung von SMI-Antrieben Visualisierung SMI-Master-Modul, 753-163x Über die Schaltfläche [Module Settings] kann eine weitere Konfigurationsseite zur Parametrierung des SMI-Master-Moduls geöffnet werden (siehe Abbildung 7). Neben der Anpassung von Moduleinstellungen kann auf dieser Seite zusätzlich die Firmware- sowie die Hardwareversion des Moduls eingesehen werden. Abbildung 8: SMI-Konfigurator Visualisierung 2 Funktion der Schaltflächen –...
