Quicklinks

Diese Anleitung herunterladen

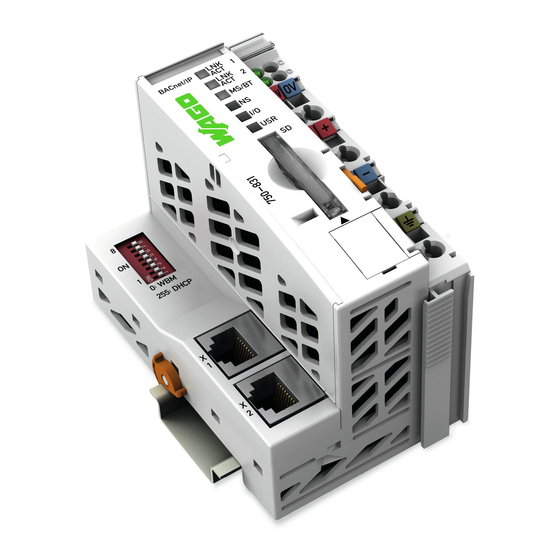

WAGO-I/O-SYSTEM 750
Handbuch
750-831
BACnet/IP-Controller
Version 1.2.1
loading

Verwandte Anleitungen für WAGO I/O-SYSTEM 750

Inhaltszusammenfassung für WAGO I/O-SYSTEM 750

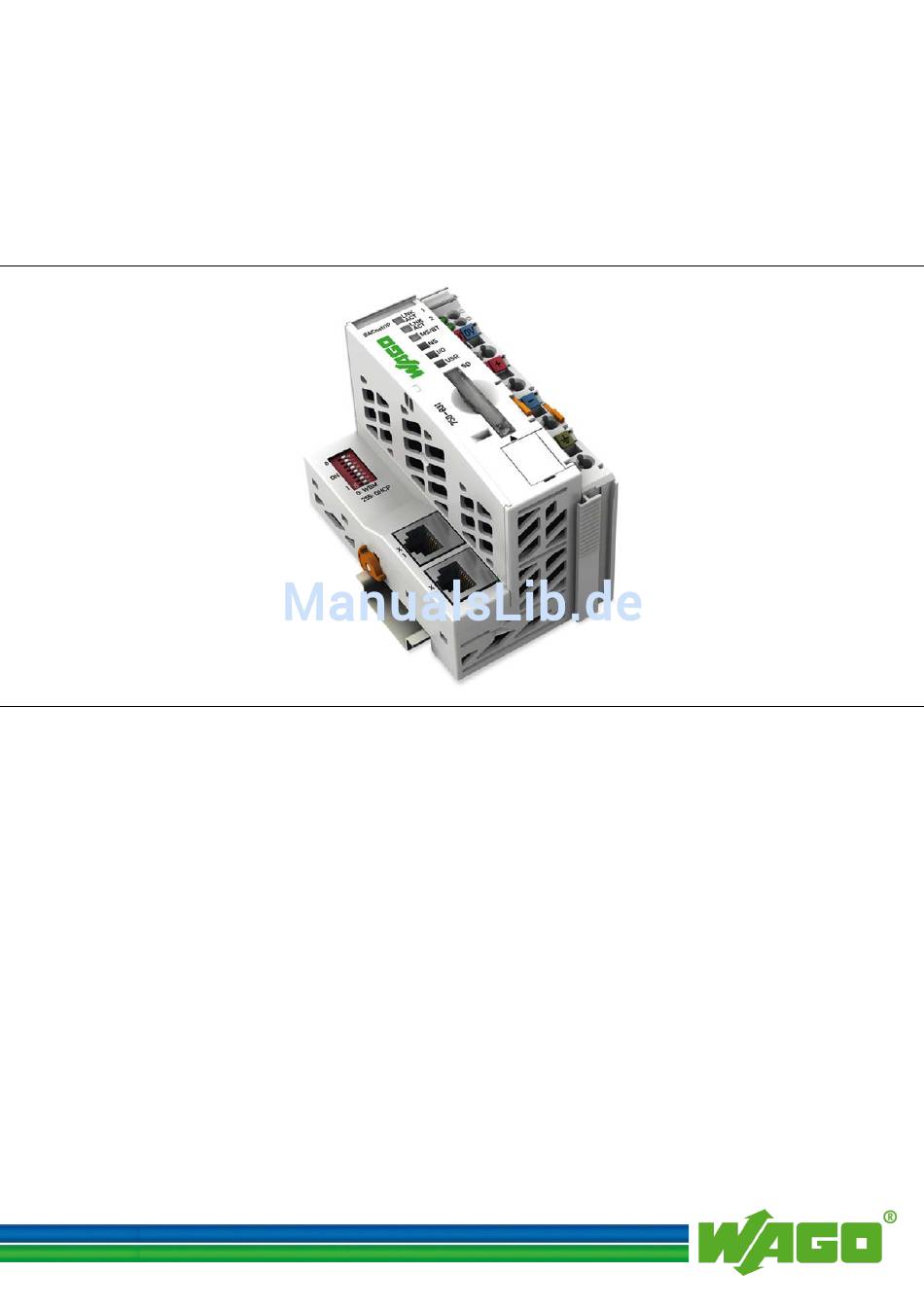

  • Seite 1 WAGO-I/O-SYSTEM 750 Handbuch 750-831 BACnet/IP-Controller Version 1.2.1...
  • Seite 2 WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller © 2017 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. Inhalte dieser Dokumentation sind teilweise dem BACnet-Standard 135-2010 entnommen oder basieren auf dem Originalinhalt. Diese Inhalte sind urheber- rechtlich geschützt. Für diese Inhalte gilt: ©2010, American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc.

  • Seite 3: Inhaltsverzeichnis

    Rechtliche Grundlagen ................16 2.1.1 Änderungsvorbehalt ................16 2.1.2 Personalqualifikation ................16 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 16 2.1.4 Technischer Zustand der Geräte ............17 Sicherheitshinweise ................. 18 Spezielle Einsatzbestimmungen für ETHERNET-Geräte ...... 20 Systembeschreibung .................. 21 Fertigungsnummer .................. 22 Hardware-Adresse (MAC-ID) ..............
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Gerätebeschreibung ................... 44 Ansicht ....................48 Anschlüsse ....................50 4.2.1 Geräteeinspeisung................50 4.2.2 Feldbusanschluss ................51 Anzeigeelemente ..................52 Bedienelemente ..................53 4.4.1 Service-Schnittstelle ................53 4.4.2 Betriebsartenschalter ................54 4.4.3 Adresswahlschalter ................56 4.4.4 Speicherkartensteckplatz ..............

  • Seite 5: Inhaltsverzeichnis

    7.4.5 Einlegen einer Speicherkarte im Betrieb .......... 128 7.4.6 Herausziehen der Speicherkarte im Betrieb ........130 7.4.7 WAGO-I/O-PRO-Projekt auf der SD-Karte speichern ....131 7.4.8 FTP-Netzwerkzugriff auf das Dateisystem der Speicherkarte ..134 7.4.9 Aufbau der Verzeichnisstruktur ............135 In Betrieb nehmen..................136 PC und Feldbusknoten anschließen ............
  • Seite 6 Funktion des Feldbusknotens testen ............152 Flash-Dateisystem vorbereiten .............. 154 Echtzeituhr synchronisieren ..............156 Werkseinstellungen wiederherstellen ............ 159 PFC mit WAGO-I/O-PRO programmieren .......... 160 Feldbuscontroller mit dem I/O-Konfigurator konfigurieren ....163 9.1.1 Feldbuscontroller mit der Datei „EA-config.xml“ konfigurieren ..166 SYM_XML-Datei automatisch erstellen ..........
  • Seite 7 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-831 BACnet/IP-Controller Diagnose ....................236 11.1 LED-Signalisierung ................236 11.1.1 Feldbusstatus auswerten ..............237 11.1.2 Knotenstatus auswerten – I/O-LED (Blinkcode-Tabelle) ....239 11.1.2.1 USR-LED ..................249 11.1.3 Speicherkartenstatus auswerten ............249 11.1.4 Versorgungsspannungsstatus auswerten .......... 249 11.2 Fehlerverhalten ..................
  • Seite 8 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.1.3.1.5.1 IP-Message-Tunneling ............289 12.1.3.1.5.2 BACnet/IP ................290 12.1.3.1.5.3 BACnet/IP und Unicast/Broadcast ........290 12.1.3.1.5.4 BACnet/IP in fremde Netze ..........291 12.2 MODBUS-Funktionen ................292 12.2.1 Allgemeines ..................292 12.2.2 Anwendung der MODBUS-Funktionen ........... 295 12.2.3...

  • Seite 9: Inhaltsverzeichnis

    WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-831 BACnet/IP-Controller 13.2.2.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ................341 13.2.2.8 16-Kanal-Digitalausgangsklemmen ..........341 13.2.2.9 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen ..342 13.2.3 Analogeingangsklemmen ..............343 13.2.3.1 1-Kanal-Analogeingangsklemmen ..........343 13.2.3.2 2-Kanal-Analogeingangsklemmen ..........343 13.2.3.3 4-Kanal-Analogeingangsklemmen ..........344 13.2.3.4 3-Phasen-Leistungsmessklemme ..........345 13.2.3.5...
  • Seite 10 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 15.2.3 Besondere Bedingungen für den sicheren Ex Betrieb (IEC-Ex Zertifikat IECEx TUN 09.0001 X) ........... 379 15.2.4 Besondere Bedingungen für den sicheren Ex Betrieb (IEC-Ex Zertifikat IECEx TUN 12.0039 X) ........... 380 15.2.5 Besondere Bedingungen für den sicheren Betrieb nach ANSI/ISA 12.12.01 ....................
  • Seite 11 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-831 BACnet/IP-Controller 16.1.43 Max_Segments_Accepted ..............403 16.1.44 Message_Text (512) ................. 403 16.1.45 Min_Pres_Value ................403 16.1.46 Minimum_Off_Time ................ 404 16.1.47 Minimum_On_Time ................. 404 16.1.48 Model_Name ..................404 16.1.49 Modification_Date ................404 16.1.50 Notification_Class ................405 16.1.51 Notify_Type ..................405 16.1.52...
  • Seite 12 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.3 WAGO-MIB-Gruppen ................431 16.3.1 Company Group ................431 16.3.2 Product Group .................. 431 16.3.3 Versions Group ................. 432 16.3.4 Real-Time Clock Group ..............433 16.3.5 Ethernet Group ................. 434 16.3.6 Actual Error Group ................434 16.3.7...

  • Seite 13: Hinweise Zu Dieser Dokumentation

    Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Handbuch...

  • Seite 14: Symbole

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod...

  • Seite 15: Darstellung Der Zahlensysteme

    WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-831 BACnet/IP-Controller Darstellung der Zahlensysteme Tabelle 2: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 3: Schriftkonventionen Schriftart Bedeutung kursiv Namen von Pfaden und Dateien werden kursiv dargestellt z.

  • Seite 16: Wichtige Erläuterungen

    Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt.

  • Seite 17: Technischer Zustand Der Geräte

    Software sowie der nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Handbuch Version 1.2.1...

  • Seite 18: Sicherheitshinweise

    GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen einbauen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes Betriebsmittel. Bauen Sie dieses ausschließlich in abschließbaren Gehäusen, Schränken oder in elektrischen Betriebsräumen auf. Ermöglichen Sie nur autorisiertem Fachpersonal den Zugang mittels Schlüssel oder Werkzeug.
  • Seite 19 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 750-831 BACnet/IP-Controller ACHTUNG Nur mit zulässigen Materialien reinigen! Reinigen Sie verschmutzte Kontakte mit ölfreier Druckluft oder mit Spiritus und einem Ledertuch. ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann.

  • Seite 20: Spezielle Einsatzbestimmungen Für Ethernet-Geräte

    ETHERNET-Geräte in Ihrer Anlage einsetzen: • Verbinden Sie Steuerungskomponenten und Steuerungsnetzwerke nicht mit einem offenen Netzwerk wie dem Internet oder einem Büronetzwerk. WAGO empfiehlt, Steuerungskomponenten und Steuerungsnetzwerke hinter einer Firewall anzubringen. • Beschränken Sie den physikalischen und elektronischen Zugang zu sämtlichen Automatisierungskomponenten auf einen autorisierten...

  • Seite 21: Systembeschreibung

    Systembeschreibung 750-831 BACnet/IP-Controller Systembeschreibung Das WAGO-I/O-SYSTEM 750 ist ein modulares und feldbusunabhängiges Ein-/ Ausgabesystem (E/A-System). Der hier beschriebene Aufbau besteht aus einem Feldbuskoppler/-controller (1) und den angereihten Busklemmen (2) für beliebige Signalformen, die zusammen den Feldbusknoten bilden. Die Endklemme (3) schließt den Knoten ab und ist für den ordnungsgemäßen Betrieb des...

  • Seite 22: Fertigungsnummer

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Fertigungsnummer Die Fertigungsnummer gibt den Auslieferungszustand direkt nach der Herstellung an. Diese Nummer ist Teil der seitlichen Bedruckung jeder Komponente. Zusätzlich wird die Fertigungsnummer auf die Abdeckklappe der Konfigurations- und Programmierschnittstelle des Feldbuskopplers/-controllers gedruckt, damit sie auch im eingebauten Zustand abgelesen werden kann.
  • Seite 23 750-831 BACnet/IP-Controller Die MAC-ID besitzt eine feste Länge von 6 Byte (48 Bit) in hexadezimaler Schreibweise. Die ersten 3 Byte geben Auskunft über den Hersteller (z. B. 00:30:DE für WAGO). Die weiteren 3 Byte beinhalten die laufende Seriennummer der Geräte-Hardware. Handbuch...

  • Seite 24: Komponenten-Update

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Komponenten-Update Für den Fall des Updates einer Komponente enthält die seitliche Bedruckung jeder Komponente eine vorbereitete Matrix. Diese Matrix stellt für insgesamt drei Updates Spalten zum Eintrag der aktuellen Update-Daten zur Verfügung, wie Betriebsauftrags (BA) -Nummer (NO; ab KW 13/2004), Update-Datum (DS), Softwareversion (SW, optional), Hardwareversion (HW) und die Firmware-Loader-Version (FWL, optional).

  • Seite 25: Spannungsversorgung

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-831 BACnet/IP-Controller Spannungsversorgung 3.6.1 Absicherung der Elektronikversorgung ACHTUNG Elektronikversorgung nur mit geeigneter Absicherung versorgen! Die Elektronikversorgung des Feldbuskopplers/-controllers darf nur über eine Sicherung 2 A, träge, wie in der nachfolgenden Abbildung dargestellt, angeschlossen werden. Bei höheren Strömen kann die Elektronik beschädigt werden.

  • Seite 26: Abbildung 4: Potentialtrennung Für Feldbuskoppler/-Controller (Beispiel)

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 4: Potentialtrennung für Feldbuskoppler/-controller (Beispiel) Handbuch Version 1.2.1...

  • Seite 27: Systemversorgung

    750-831 BACnet/IP-Controller 3.6.3 Systemversorgung 3.6.3.1 Anschluss Das WAGO-I/O-SYSTEM 750 benötigt als Systemversorgung eine 24V- Gleichspannung. Die Einspeisung erfolgt über den Feldbuskoppler/-controller und bei Bedarf zusätzlich über Potentialeinspeiseklemmen mit Busnetzteil, Bestellnr. 750-613. Die Einspeisung ist gegen Verpolung geschützt. Hinweis Keine unzulässige Spannung/Frequenz aufschalten! Schalten Sie keine unzulässigen Spannungs- oder Frequenzwerte auf.

  • Seite 28: Auslegung

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 6: Systemspannung für Standard-Feldbuskoppler/-controller und ECO-Feldbuskoppler Hinweis Rücksetzen des Systems nur gleichzeitig bei allen Versorgungsmodulen! Führen Sie das Rücksetzen des Systems durch Aus- und Wiedereinschalten der Systemversorgung gleichzeitig an allen Versorgungsmodulen (Feldbuskoppler/-controller und Potentialeinspeiseklemme mit Busnetzteil) durch.
  • Seite 29 Potentialeinspeiseklemme mit Busnetzteil (750-613), z. B. in der Mitte des Knotens, vorgesehen werden. Hinweis Empfehlung ® Sie können mit der WAGO-ProServe -Software smartDESIGNER den Aufbau eines Feldbusknotens konfigurieren. Über die integrierte Plausibilitätsprüfung können Sie die Konfiguration überprüfen. Der maximale Eingangsstrom der 24V-Systemversorgung beträgt je Einspeisestelle 500 mA.
  • Seite 30 Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Feldbuskoppler oder -controller = Summe aller Stromaufnahmen der angereihten (5 V) ges. Busklemmen + interne Stromaufnahme des Feldbuskopplers/-controllers Potentialeinspeiseklemme = Summe aller Stromaufnahmen der angereihten (5 V) ges. Busklemmen an der Potentialeinspeiseklemme (5 V) ges.

  • Seite 31: Feldversorgung

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-831 BACnet/IP-Controller 3.6.4 Feldversorgung 3.6.4.1 Anschluss Sensoren und Aktoren können direkt in 1- bis 4-Leiteranschlusstechnik an den jeweiligen Kanal der Busklemmen angeschlossen werden. Die Versorgung der Sensoren und Aktoren übernimmt die Busklemme. Die Ein- und Ausgangstreiber einiger Busklemmen benötigen die feldseitige Versorgungsspannung.
  • Seite 32 Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 6: Legende zur Abbildung „Feldversorgung für Standard-Feldbuskoppler/-controller und erweiterte ECO-Feldbuskoppler” Feldversorgung 24 V (-15 % / +20 %) Optionales Erdpotential Leistungskontakte Potentialverteilung zu benachbarten Busklemmen Die Weiterleitung der Versorgungsspannung für die Feldseite erfolgt über die Leistungskontakte.

  • Seite 33: Absicherung

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-831 BACnet/IP-Controller 3.6.4.2 Absicherung Die interne Absicherung der Feldversorgung ist für verschiedene Feldspannungen über entsprechende Potentialeinspeiseklemmen möglich. Tabelle 7: Potentialeinspeiseklemmen Bestellnummer Feldspannung 750-601 24 V DC, Einspeisung/Sicherung 750-609 230 V AC, Einspeisung/Sicherung 750-615 120 V AC, Einspeisung/Sicherung...

  • Seite 34: Abbildung 9: Sicherungshalter Ziehen

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Um eine Sicherung einzulegen, zu wechseln oder um nachfolgende Busklemmen spannungsfrei zu schalten, kann der Sicherungshalter herausgezogen werden. Dazu wird, z. B. mit einem Schraubendreher, in einen der beidseitig vorhandenen Schlitze gegriffen und der Halter herausgezogen.

  • Seite 35: Abbildung 12: Sicherungsklemmen Für Kfz-Sicherungen, Serie 282

    Systembeschreibung 750-831 BACnet/IP-Controller Alternativ kann die Absicherung extern erfolgen. Hierbei bieten sich die Sicherungsklemmen der WAGO-Serien 281 und 282 an. Abbildung 12: Sicherungsklemmen für Kfz-Sicherungen, Serie 282 Abbildung 13: Sicherungsklemmen für Kfz-Sicherungen, Serie 2006 Abbildung 14: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 281...

  • Seite 36: Ergänzende Einspeisevorschriften

    WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 3.6.5 Ergänzende Einspeisevorschriften Das WAGO-I/O-SYSTEM 750 kann auch im Schiffbau bzw. Off-/Onshore- Bereichen (z. B. Arbeitsplattformen, Verladeanlagen) eingesetzt werden. Dies wird durch die Einhaltung der Anforderungen einflussreicher Klassifikationsgesellschaften, z. B. Germanischer Lloyd und Lloyds Register, nachgewiesen.

  • Seite 37: Versorgungsbeispiel

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-831 BACnet/IP-Controller 3.6.6 Versorgungsbeispiel Hinweis System- und Feldversorgung getrennt einspeisen! Speisen Sie die Systemversorgung und die Feldversorgung getrennt ein, um bei aktorseitigen Kurzschlüssen den Busbetrieb zu gewährleisten. Abbildung 17: Versorgungsbeispiel für Feldbuskoppler/-controller Handbuch Version 1.2.1...
  • Seite 38 Systembeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 9: Legende zur Abbildung „Versorgungsbeispiel für Feldbuskoppler/-controller” Pos. Beschreibung Potentialeinspeisung am Feldbuskoppler/-controller über externe Einspeiseklemme Potentialeinspeisung mit jeweils optionaler Funktionserde Potentialeinspeisung mit Busnetzteil Distanzklemme empfohlen Potentialeinspeisung passiv Potentialeinspeisung mit Sicherungshalter/Diagnose Handbuch Version 1.2.1...

  • Seite 39: Netzgeräte

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-831 BACnet/IP-Controller 3.6.7 Netzgeräte Das WAGO-I/O-SYSTEM 750 benötigt zum Betrieb eine 24V-Gleichspannung (Systemversorgung). Hinweis Empfehlung Eine stabile Netzversorgung kann nicht immer und überall vorausgesetzt werden. Daher sollten Sie geregelte Netzteile verwenden, um die Qualität der Versorgungsspannung zu gewährleisten.

  • Seite 40: Erdung

    Sicherheitsvorschriften die Erdung aufgebaut werden. Hinweis Empfehlung Der optimale Aufbau ist eine metallische Montageplatte mit Erdungsanschluss, die elektrisch leitend mit der Tragschiene verbunden ist. Die separate Erdung der Tragschiene kann einfach mit Hilfe der WAGO- Schutzleiterklemmen aufgebaut werden. Tabelle 10: WAGO-Schutzleiterklemmen Bestellnummer Beschreibung...

  • Seite 41: Funktionserde

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-831 BACnet/IP-Controller 3.7.2 Funktionserde Die Funktionserde erhöht die Störfestigkeit gegenüber elektromagnetischen Einflüssen. Einige Komponenten des I/O-Systems besitzen einen Tragschienenkontakt, der elektromagnetische Störungen zur Tragschiene ableitet. Abbildung 18: Tragschienenkontakt (Beispiel) GEFAHR Auf ausreichende Erdung achten! Achten Sie auf den einwandfreien Kontakt zwischen dem Tragschienenkontakt und der Tragschiene.

  • Seite 42: Schirmung

    Eine verbesserte Schirmung wird erreicht, wenn die Verbindung zwischen Schirm und Erdpotential niederohmig ist. Legen Sie zu diesem Zweck den Schirm großflächig auf, z. B. unter Verwendung des WAGO-Schirm- Anschlusssystems. Dies wird insbesondere für Anlagen mit großer Ausdehnung empfohlen, bei denen Ausgleichsströme fließen oder hohe impulsförmige Ströme (z.

  • Seite 43: Geschirmte Signalleitungen

    Signalleitungen. Nur so ist gewährleistet, dass die für das jeweilige Gerät angegebene Genauigkeit und Störfestigkeit auch bei Vorliegen von Störungen, die auf das Signalkabel einwirkenden, erreicht werden. Bei einigen WAGO-Geräten können Sie den Leitungsschirm direkt anklemmen. Bei allen anderen verwenden Sie das WAGO-Schirmanschlusssystem. 3.8.4 WAGO-Schirmanschlusssystem Das WAGO-Schirmanschlusssystem, Serie 790, besteht aus Schirmklemmbügeln,...

  • Seite 44: Gerätebeschreibung

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Gerätebeschreibung Der BACnet/IP-Controller 750-831 verbindet das WAGO-I/O-SYSTEM mit dem Protokoll BACnet. Er entspricht dem BACnet-Geräteprofil „BACnet-Building- Controller“ B-BC gemäß DIN EN ISO 16484-5 und stellt intern drei Funktionen bereit: Native-Server: Für die an den Feldbuscontroller angeschlossenen...
  • Seite 45 Voll- / Halbduplex • Autonegotiation • Auto-MDI(X) Die Erstellung des Applikationsprogramms erfolgt mit WAGO-I/O-PRO gemäß IEC 61131-3. Die Basis bildet das Standardprogrammiersystem CODESYS der Firma 3S, welches mit Target-Dateien für alle WAGO-Feldbuscontroller spezifisch erweitert wurde. Information Kompatibilität mit der IEC-61131-3-Programmiersoftware! Die Kompatibilität zwischen Ihrem Feldbuscontroller und der verwendeten...
  • Seite 46 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Hinweis Nicht unterstützte Busklemmen bei nativem Zugriff über das BACnet- Protokoll! Beachten Sie, dass folgende Busklemmen bei Zugriff über BACnet nicht unterstützt werden: • 750-418 (Digitaleingangsklemme, 2-Kanal, DC 24 V, 3,0 ms) • 750-439 (Digitaleingangsklemme, 8-Kanal, NAMUR Ex i) •...
  • Seite 47 Verwendung einer Speicherkarte ist optional. Hinweis Nur empfohlene Speicherkarte verwenden! Setzen Sie ausschließlich die von WAGO erhältliche Speicherkarte SD (Art.-Nr. 758-879/000-001) ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz im BACnet/IP-Controller spezifiziert ist.

  • Seite 48: Ansicht

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Ansicht Die Ansicht zeigt drei Einheiten: • Auf der linken Seite befindet sich der Feldbusanschluss. • In dem mittleren Bereich sind LEDs zur Statusanzeige des Betriebes, zur Buskommunikation, zur Fehlermeldung und Diagnose sowie die Service- Schnittstelle zu finden.
  • Seite 49 WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Tabelle 11: Legende zur Abbildung „Ansicht BACnet/IP-Controller 750-831“ Pos. Bedeutung Details siehe Kapitel zeichnung LNK ACT 1, LNK ACT 2, „Gerätebeschreibung“ > Status-LEDs Feldbus MS/BT, „Anzeigeelemente“ NS, I/O, Gruppenbezeichnungsträger (herausziehbar) mit zusätzlicher Beschriftungsmöglichkeit auf zwei Mini-WSB-Schildern A, B bzw.

  • Seite 50: Anschlüsse

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Anschlüsse 4.2.1 Geräteeinspeisung ® Die Versorgung wird über Klemmstellen mit CAGE CLAMP -Anschluss eingespeist. Das integrierte Netzteil erzeugt die erforderlichen Spannungen zur Versorgung der Elektronik und der angereihten Busklemmen. Das Feldbus-Interface ist galvanisch von dem elektrischen Potential der Geräteelektronik getrennt.

  • Seite 51: Feldbusanschluss

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller 4.2.2 Feldbusanschluss Der Anschluss an die ETHERNET-basierenden Feldbusse erfolgt über zwei RJ- 45-Steckverbinder, auch „Westernstecker“ genannt, die über einen integrierten Switch mit dem Feldbuscontroller verbunden sind. Der integrierte Switch arbeitet im Store-and-Forward-Betrieb und unterstützt für jeden Port die Übertragungsgeschwindigkeiten 10/100 Mbit/s sowie die...

  • Seite 52: Anzeigeelemente

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Anzeigeelemente Der Betriebszustand des Feldbuscontrollers bzw. des Knoten wird über Leuchtmelder in Form von Leuchtdioden (LEDs) signalisiert. Diese sind zum Teil mehrfarbig (rot, grün oder rot/grün (=orange)) ausgeführt. Abbildung 25: Anzeigeelemente Zur Diagnose der verschiedenen Bereiche für Feldbus, Knoten und...

  • Seite 53: Bedienelemente

    Bedienelemente 4.4.1 Service-Schnittstelle Die Service-Schnittstelle befindet sich hinter der Abdeckklappe. Sie wird für die Kommunikation mit WAGO-I/O-CHECK, WAGO-I/O-PRO und zum Firmware-Update genutzt. Abbildung 26: Service-Schnittstelle (geschlossene und geöffnete Klappe) Tabelle 16: Legende zur Abbildung „Service-Schnittstelle (geschlossene und geöffnete Klappe)“ Nummer Beschreibung Geschlossene Klappe öffnen...

  • Seite 54: Betriebsartenschalter

    Funktion, werden alle Ausgänge auf Null gesetzt. Ist diese Funktion nicht aktiviert, verbleiben die Ausgänge auf dem letzten aktuellen Wert. Hinweis Bei Software-Start/-Stopp Betriebsartenschalterstellung unerheblich! Die Stellung des Betriebsartenschalters ist für das Starten und Stoppen der PFC-Applikation aus WAGO-I/O-PRO heraus unerheblich. Handbuch Version 1.2.1...
  • Seite 55 WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Je nachdem, in welcher der drei statischen Positionen „Oben“, „Mitte“ oder „Unten“ sich der Schalter bei einem PowerOn oder einem Hard- oder Software- Reset befindet, ist eine der folgenden Funktionen aktiv: Tabelle 18: Betriebsartenschalterstellungen, statische Positionen bei PowerOn/Reset...

  • Seite 56: Adresswahlschalter

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 4.4.3 Adresswahlschalter Abbildung 28: Adresswahlschalter (hier Einstellung „0“) Der 8-polige DIP-Schalter dient zum Einstellen der IP-Adresse und zur Auswahl des Protokolls, mit dem die IP-Adresse eingestellt werden kann. Die IP-Adresse setzt sich aus einem Netzanteil und einem Hostanteil zusammen.

  • Seite 57: Speicherkartensteckplatz

    Card“ (kurz: SD-Karte) oder einer SD-Karte mit einer höheren Speicherkapazität („SD High Capacity“, kurz: SDHC-Karte). Hinweis Nur empfohlene Speicherkarte verwenden! Setzen Sie ausschließlich die von WAGO erhältliche Speicherkarte SD (Art.-Nr. 758-879/000-001) ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz im Feldbuscontroller spezifiziert ist.

  • Seite 58: Speicherkarte Einfügen

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 4.4.4.1 Speicherkarte einfügen Öffnen Sie mit Hilfe eines Betätigungswerkzeuges oder eines Schraubendrehers die transparente Abdeckklappe, indem Sie diese nach oben klappen. Nehmen Sie die Speicherkarte so, dass die Kontakte sichtbar auf der rechten Seite sind und die schräge Kante oben ist, wie im obigen Bild dargestellt.

  • Seite 59: Technische Daten

    1024 kByte Remanentspeicher (Retain) 28 kByte Setzen Sie ausschließlich die von WAGO erhältliche Speicherkarte SD (Art.-Nr. 758-879/000-001) ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz im Feldbuscontroller spezifiziert ist. Die Kompatibilität zu anderen im Handel erhältlichen Speichermedien kann nicht gewährleistet werden.

  • Seite 60: Versorgung

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Bei Verwendung der Ethernet.lib, bei Verwendung der SysLibSocket.lib sind es 143. Dieser Wert gilt für fabrikneue Geräte bei einer Umgebungstemperatur von 25 °C. Die garantierte Pufferzeit für die Echtzeituhr verringert sich mit steigender Temperatur und Betriebsdauer.

  • Seite 61: Anschlusstechnik

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller 4.5.6 Anschlusstechnik Tabelle 26: Technische Daten – Verdrahtungsebene ® Anschlusstechnik CAGE CLAMP Leiterquerschnitt 0,08 mm² … 2,5 mm², AWG 28 … 14 Abisolierlänge 8 mm … 9 mm / 0.33 in Tabelle 27: Technische Daten – Leistungskontakte...

  • Seite 62: Mechanische Festigkeit

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 4.5.8 Mechanische Festigkeit Tabelle 30: Technische Daten – Mechanische Festigkeit Vibrationsfestigkeit gem. IEC 60068-2-6 Anmerkung zur Schwingungsprüfung: a) Schwingungsart: Frequenzdurchläufe mit einer Änderungsgeschwindigkeit von 1 Oktave/Minute 10 Hz ≤ f < 57 Hz, Amplitude 0,075 mm konstant , 57 Hz ≤...

  • Seite 63: Zulassungen

    750-831 BACnet/IP-Controller Zulassungen Information Weitere Informationen zu Zulassungen Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument „Übersicht Zulassungen WAGO-I/O-SYSTEM 750“ entnehmen. Dieses  Service  Downloads  finden Sie im Internet unter: www.wago.com Zusätzliche Dokumentation und Information für Automatisierungsprodukte ...

  • Seite 64: Normen Und Richtlinien

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Normen und Richtlinien Der Feldbuskoppler/-controller 750-831 erfüllt folgende EMV-Normen: EMV CE-Störfestigkeit EN 61000-6-2 EMV CE-Störaussendung EN 61000-6-3 Handbuch Version 1.2.1...

  • Seite 65: Bacnet-Building-Controller (B-Bc)

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller BACnet-Building-Controller (B-BC) Der BACnet-Standard 135-2010 beschreibt acht BACnet-Geräteprofile. Jedes Gerät, welches alle für einen bestimmten Gerätetyp und Interoperabilitätsbereich erforderlichen BACnet-Merkmale erfüllt, kann sich als Gerät des entsprechenden Geräteprofiles ausgeben. Geräte können auch zusätzliche Eigenschaften zur Verfügung stellen.
  • Seite 66 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Device und Network Management • Antworten auf Statusanfragen • Antworten auf Anfragen bzgl. Informationen über zugehörige Objekte • Antworten auf Meldungen zur Kommunikationssteuerung • Synchronisieren des internen Taktes auf Anfrage • Neustart auf Anfrage •...

  • Seite 67: Data Sharing Bibbs

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller 4.8.1 Data Sharing BIBBs Diese BIBBs beschreiben die BACnet-Merkmale für die interoperable Unterstützung der Funktionen für den Datenaustausch. Data Sharing - ReadProperty-A (DS-RP-A) Das Gerät A ist der Nutzer der Daten von Gerät B. BACnet-Dienst Anfragen Ausführen...
  • Seite 68 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Data Sharing-WriteProperty-B (DS-WP-B) Das Gerät B erlaubt das Verstellen eines Wertes durch Gerät A. BACnet-Dienst Anfragen Ausführen WriteProperty Data Sharing-WritePropertyMultiple-B (DS-WPM-B) Das Gerät B erlaubt gleichzeitiges Verstellen mehrerer Werte durch Gerät A. BACnet-Dienst Anfragen Ausführen...

  • Seite 69: Alarm And Event Management Bibbs

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Data Sharing-COVP-B (DS-COVP-B) Gerät B ist ein Anbieter von COV-Daten einer beliebigen Eigenschaft eines bestimmten Objektes für Gerät A. BACnet-Dienst Anfragen Ausführen SubscribeCOVProperty ConfirmedCOVNotification UnconfirmedCOVNotification Geräte, die DS-COVP-B entsprechen, müssen mindestens fünf gleichzeitige Abonnements unterstützen. Die Unterstützung von Abonnements mit begrenzter Lebensdauer ist erforderlich, die Unterstützung von Abonnements mit...
  • Seite 70 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Generieren von TO-FAULT- oder TO-OFFNORMAL- Ereignisbenachrichtigungen unterstützt, muss AE-INFO-B unterstützen. Geräte dürfen diesen BIBB nicht unterstützen, wenn sie nur Event-Enrollment- Objekte verwenden, die nur das Generieren von CHANGE_OF_LIFE_SAFETY und /oder BUFFER_READY-Benachrichtigungen unterstützen. Alarm and Event-ACK-B (AE-ACK-B) Gerät B bearbeitet Bestätigungen von zuvor übertragenen Alarm-/...

  • Seite 71: Scheduling Bibbs

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller 4.8.3 Scheduling BIBBs Diese BIBBs beschreiben die BACnet-Merkmale für die interoperable Unterstützung für die Zeitprogramm-Funktionen. Scheduling-Internal-B (SCHED-I-B) Gerät B gibt Zeit und Datum für das Scheduling von Werten bestimmter Eigenschaft bestimmter Objekte des Gerätes an. Zusätzlich zur Unterstützung der BIBBs DS-RP-B und DS-WP-B verfügt jedes mit SCHED-I-B konforme Gerät...

  • Seite 72: Device- Und Network-Management-Bibbs

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller BACnet-Dienst Anfragen Ausführen ConfirmedEventNotification ReadRange T-ATR-B konforme Geräte müssen das Trendaufzeichnungs-Objekt unterstützen. Trending-Viewing and Modifying Trends External-B (T-VMT-E-B) Gerät B kann ein Trending von Eigenschaften von Objekten anderer Geräte durchführen. Gerät B muss T-VMT-I-B und DS-RP-A unterstützen. Die Eigenschaften Log_Interval und Log_DeviceObjectProperty müssen schreibbar...
  • Seite 73 WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Das Gerät B stellt Adressinformationen über seine Objekte auf Anfrage zur Verfügung. BACnet-Dienst Anfragen Ausführen Who-Has I-Have Device Management-DeviceCommunicationControl-B (DM-DCC-B) Das Gerät B reagiert auf die von Gerät A ausgeübte Kommunikationssteuerung. BACnet-Dienst Anfragen Ausführen DeviceCommunicationControl Die Unterstützung von Anfragen begrenzter Dauer ist notwendig, die...
  • Seite 74 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Device Management-UTCTimeSynchronization-B (DM-UTC-B) Das Gerät B wertet Zeitsynchronisationsmeldungen von einem Gerät A aus. BACnet-Dienst Anfragen Ausführen UTCTimeSynchronization DM-UTC-B konforme Geräte müssen die Eigenschaften Local_Time, Local_Date, UTC_Offset und Daylight_Saving_Status des Device-Objektes unterstützen. Device Management-ReinitializeDevice-B (DM-RD-B) Das Gerät B führt ein Programm-Startkommando eines Gerätes A aus. Das optionale Passwortfeld ist zu unterstützen.
  • Seite 75 WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Das Gerät B antwortet auf Anfragen zum Hinzufügen oder Löschen von Listenelemente. BACnet-Dienst Anfragen Ausführen AddListElement RemoveListElement Device Management-Object Creation and Deletion-B (DM-OCD-B) Das Gerät B erstellt und löscht Objektinstanzen basierend auf Anfragen des Gerätes A. Die Objekttypen, deren dynamisches Anlegen und Löschen unterstützt ist, sollten in dem Kapitel „Unterstützte Standard-Objekttypen“...

  • Seite 76: Nativer" Betrieb Des B-Bc

    Information Weitere Information Objekte, die nicht automatisch angelegt werden, programmieren Sie in WAGO-I/O-PRO. Weitere Informationen erhalten Sie im Internet unter  Dokumentation  750-831  Weitere http://www.wago.com Informationen: BACnet – Objekte, Eigenschaften, Dienste. Nachfolgend werden alle Objekte, die im nativen Bereich automatisch angelegt werden, aufgeführt.

  • Seite 77: Analog-Input-Objekt

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller 4.8.6.1 Analog-Input-Objekt Das Analog-Input-Objekt definiert ein standardisiertes Objekt, dessen Eigenschaften die extern erkennbaren Merkmale eines Analog Input darstellen. Das Analog-Input-Objekt und dessen Eigenschaften werden in der folgenden Tabelle zusammengefasst. Die Eigenschaften werden in Kapitel “Liste aller BACnet-Eigenschaften im nativen Betrieb”...

  • Seite 78: Analog-Output-Objekt

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 4.8.6.2 Analog-Output-Objekt Das Analog-Output-Objekt definiert ein standardisiertes Objekt, dessen Eigenschaften die extern erkennbaren Merkmale eines Analog Output darstellen. Das Analog-Output-Objekt und dessen Eigenschaften werden in der folgenden Tabelle zusammengefasst. Die Eigenschaften werden in Kapitel “Liste aller BACnet-Eigenschaften im nativen Betrieb”...

  • Seite 79: Binary-Input-Objekt

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller 4.8.6.3 Binary-Input-Objekt Das Binary-Input-Objekt definiert ein standardisiertes Objekt, dessen Eigenschaften die extern erkennbaren Merkmale eines Binary Input darstellen. Ein „Binary Input“ ist ein physisches Gerät oder ein Hardware Input und muss einen von zwei definierten Zuständen annehmen. In dieser Beschreibung werden diese Zustände mit ACTIVE bzw.

  • Seite 80: Binary-Output-Objekt

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 35: Eigenschaften des Binary-Input-Objektes Eigenschaft Datentyp Vorgabewert Schreibbar via BACnet mittels Message_Text (512) BACnetARRAY[3] of WriteProperty CharacterString *entspricht der Bestellnummer der Busklemme 4.8.6.4 Binary-Output-Objekt Das Binary-Output-Objekt definiert ein standardisiertes Objekt, dessen Eigenschaften die extern erkennbaren Merkmale eines Binary Output darstellen.

  • Seite 81: Calendar-Objekt

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Tabelle 36: Eigenschaften des Binary-Output-Objektes Eigenschaft Datentyp Vorgabewert Schreibbar via BACnet mittels Elapsed_Active_Time Unsigned32 Time_Of_Active_Time_Reset BACnetDateTime UNSPECIFIED Minimum_Off_Time Unsigned32 WriteProperty Minimum_On_Time Unsigned32 WriteProperty Priority_Array BACnetPriorityArray Relinquish_Default BACnetBinaryPV WriteProperty Time_Delay Unsigned WriteProperty Notification_Class Unsigned WriteProperty Feedback_Value...

  • Seite 82: Device-Objekt

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 4.8.6.6 Device-Objekt Das Device-Objekt definiert ein standardisiertes Objekt, dessen Eigenschaften die extern erkennbaren Merkmale eines BACnet-Gerätes darstellen. Jedes BACnet- Gerät erfordert genau ein Device-Objekt. Ein Device-Objekt ist durch die Eigenschaft Object_Identifier referenziert, die nicht nur für das zu dem Objekt gehörende BACnet-Gerät, sondern im gesamten BACnet-Internetwork eindeutig...

  • Seite 83: File-Objekt

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-831 BACnet/IP-Controller Tabelle 38: Eigenschaften des Device-Objektes Eigenschaft Datentyp Vorgabewert Schreibbar via BACnet mittels Database_Revision Unsigned Configuration_Files BACnetARRAY[N] des BACnetObjectIdentifier Last_Restore_Time BACnetTimeStamp UNSPECIFIED Backup_Failure_Timeout Unsigned16 Active_COV_Subscriptions List of BACnetCOV- Subscription Message_Text (512) BACnetARRAY[3] of WriteProperty CharacterString 4.8.6.7 File-Objekt Für jede BACnet-relevante Datei im Dateisystem wird ein File-Objekt angelegt.
  • Seite 84 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Der aktuelle Status des Schedule-Objektes wird durch den Wert der Eigenschaft Present_Value dargestellt, die in der Regel mithilfe der Zeit/Wert-Paare der Eigenschaften Weekly_Schedule und Exception_Schedule berechnet wird. Ist kein Zeitplan aktiv, wird ein Standardwert verwendet. Die Details dieser Berechnung werden durch die Eigenschaft Present_Value dargestellt.

  • Seite 85: Montieren

    WAGO-I/O-SYSTEM 750 Montieren 750-831 BACnet/IP-Controller Montieren Einbaulage Neben dem horizontalen und vertikalen Einbau sind alle anderen Einbaulagen erlaubt. Hinweis Bei vertikalem Einbau Endklammer verwenden! Montieren Sie beim vertikalen Einbau zusätzlich unterhalb des Feldbusknotens eine Endklammer, um den Feldbusknoten gegen Abrutschen zu sichern.
  • Seite 86 Montieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Hinweis Gesamtausdehnung mit Kopplerklemme zur Klemmenbusverlängerung erhöhen! Mit der Busklemme 750-628 (Kopplerklemme zur Klemmenbusverlängerung) können Sie die Gesamtausdehnung eines Feldbusknotens erhöhen. Bei einem solchen Aufbau stecken Sie nach der letzten Busklemme eines Klemmenblocks eine Busklemme 750-627 (Endklemme zur Klemmenbusverlängerung.

  • Seite 87: Montage Auf Tragschiene

    EN 50022 (TS 35, DIN Rail 35) aufgerastet werden. ACHTUNG Ohne Freigabe keine WAGO-fremden Tragschienen verwenden! WAGO liefert normkonforme Tragschienen, die optimal für den Einsatz mit dem WAGO-I/O-SYSTEM geeignet sind. Sollten Sie andere Tragschienen einsetzen, muss eine technische Untersuchung und eine Freigabe durch WAGO Kontakttechnik GmbH &...

  • Seite 88: Wago-Tragschienen

    Montieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 5.3.2 WAGO-Tragschienen Die WAGO-Tragschienen erfüllen die elektrischen und mechanischen Anforderungen. Tabelle 41: WAGO-Tragschienen Bestellnr. Beschreibung 210-112 35 × 7,5; 1 mm; Stahl; bläulich, verzinkt, chromatiert; gelocht 210-113 35 × 7,5; 1 mm; Stahl; bläulich, verzinkt, chromatiert; ungelocht 210-197 35 ×...

  • Seite 89: Montagereihenfolge

    Montieren 750-831 BACnet/IP-Controller Montagereihenfolge Feldbuskoppler/-controller und Busklemmen des WAGO-I/O-SYSTEMs 750 werden direkt auf eine Tragschiene gemäß EN 50022 (TS 35) aufgerastet. Die sichere Positionierung und Verbindung erfolgt über ein Nut- und Feder- System. Eine automatische Verriegelung garantiert den sicheren Halt auf der Tragschiene.

  • Seite 90: Geräte Einfügen Und Entfernen

    Montieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Geräte einfügen und entfernen ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen! Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. Handbuch Version 1.2.1...

  • Seite 91: Feldbuskoppler/-Controller Einfügen

    WAGO-I/O-SYSTEM 750 Montieren 750-831 BACnet/IP-Controller 5.6.1 Feldbuskoppler/-controller einfügen Wenn Sie den Feldbuskoppler/-controller gegen einen bereits vorhandenen Feldbuskoppler/-controller austauschen, positionieren Sie den neuen Feldbuskoppler/-controller so, dass Nut und Feder zur nachfolgenden Busklemme verbunden sind. Rasten Sie den Feldbuskoppler/-controller auf die Tragschiene auf.

  • Seite 92: Busklemme Einfügen

    Montieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 5.6.3 Busklemme einfügen Positionieren Sie die Busklemme so, dass Nut und Feder zum Feldbuskoppler/-controller oder zur vorhergehenden und gegebenenfalls zur nachfolgenden Busklemme verbunden sind. Abbildung 32: Busklemme einsetzen (Beispiel) Drücken Sie die Busklemme in den Verbund, bis die Busklemme auf der Tragschiene einrastet.

  • Seite 93: Busklemme Entfernen

    WAGO-I/O-SYSTEM 750 Montieren 750-831 BACnet/IP-Controller 5.6.4 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verbund. Abbildung 34: Busklemme entfernen (Beispiel) Mit dem Herausziehen der Busklemme sind die elektrischen Verbindungen der Datenkontakte bzw. Leistungskontakte wieder getrennt. Handbuch Version 1.2.1...

  • Seite 94: Geräte Anschließen

    Geräte anschließen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Geräte anschließen Datenkontakte/Klemmenbus Die Kommunikation zwischen Feldbuskoppler/-controller und Busklemmen sowie die Systemversorgung der Busklemmen erfolgt über den Klemmenbus. Er besteht aus 6 Datenkontakten, die als selbstreinigende Goldfederkontakte ausgeführt sind. Abbildung 35: Datenkontakte ACHTUNG Busklemmen nicht auf Goldfederkontakte legen! Um Verschmutzung und Kratzer zu vermeiden, legen Sie die Busklemmen nicht auf die Goldfederkontakte.

  • Seite 95: Leistungskontakte/Feldversorgung

    Messerkontakte vorhanden. Abbildung 36: Beispiele für die Anordnung von Leistungskontakten Hinweis Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen ® Sie können mit der WAGO-ProServe -Software smartDESIGNER den Aufbau eines Feldbusknotens konfigurieren. Über die integrierte Plausibilitätsprüfung können Sie die Konfiguration überprüfen. Handbuch...

  • Seite 96: Leiter An Cage Clamp Anschließen

    WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller ® Leiter an CAGE CLAMP anschließen ® CAGE CLAMP -Anschlüsse von WAGO sind für ein-, mehr- oder feindrähtige Leiter ausgelegt. ® Hinweis Nur einen Leiter pro CAGE CLAMP anschließen! ® Sie dürfen an jedem CAGE CLAMP -Anschluss nur einen Leiter anschließen.

  • Seite 97: Funktionsbeschreibung

    7.1.2 PFC-Zyklus Nach fehlerfreiem Anlauf startet der PFC-Zyklus bei oberer Stellung des Betriebsartenschalters oder durch einen Start-Befehl aus WAGO-I/O-PRO. Die Ein- und Ausgangsdaten des Feldbusses und der Busklemmen sowie die Werte von Zeitgebern werden gelesen. Anschließend wird das im RAM vorhandene PFC-Programm bearbeitet und danach die Ausgangsdaten des Feldbusses und der Busklemmen ins Prozessabbild geschrieben.

  • Seite 98: Abbildung 38: Anlauf Des Feldbuscontrollers

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Die Zykluszeit ist die Zeit vom Beginn des PFC-Programms bis zum nächsten Beginn. Wenn innerhalb eines PFC-Programms eine Schleife programmiert wird, verlängert sich entsprechend die PFC-Laufzeit und somit der PFC-Zyklus. Während der Bearbeitung des PFC-Programms werden die Eingänge, Ausgänge und Werte von Zeitgebern nicht aktualisiert.

  • Seite 99: Prozessdatenaufbau

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Prozessdatenaufbau Die folgenden Kapitel geben einen Einblick in die interne Funktionsweise, Datenverarbeitung und Adressierung bei der MODBUS-Kommunikation. BACnet-Prozessdaten hingegen werden nicht in einem festen internen Prozessabbild abgelegt. Der BACnet/IP-Controller erzeugt anhand der gesteckten Busklemmen BACnet-Objekte, welche die Prozessdaten repräsentieren und in keinem direkt adressierbaren oder sichtbaren Prozessabbild liegen.
  • Seite 100 Verfügung. Für zukünftige Protokollerweiterungen und weitere PFC-Variablen wird der anschließende Bereich ab Wort 1532 belegt. Bei allen WAGO-Feldbuscontrollern ist der Zugriff der SPS auf die Prozessdaten unabhängig von dem Feldbussystem. Dieser Zugriff erfolgt stets über ein anwendungsbezogenes IEC-61131-3-Programm. Der Zugriff von der Feldbusseite aus ist dagegen feldbusspezifisch.

  • Seite 101: Beispiel Für Ein Eingangsprozessabbild

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller 7.2.2 Beispiel für ein Eingangsprozessabbild Im folgenden Bild wird ein Beispiel für ein Prozessabbild mit Eingangsklemmen- daten dargestellt. Die Konfiguration besteht aus 16 digitalen und 8 analogen Eingängen. Das Eingangsprozessabbild hat damit eine Datenlänge von 8 Worten für die analogen Busklemmen und 1 Wort für die digitalen, also insgesamt 9 Worte.

  • Seite 102: Beispiel Für Ein Ausgangsprozessabbild

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 7.2.3 Beispiel für ein Ausgangsprozessabbild Als Beispiel für das Prozessabbild mit Ausgangsklemmendaten besteht die folgende Konfiguration aus 2 digitalen und 4 analogen Ausgängen. Das Ausgangsdaten Prozessabbild besteht aus 4 Worten für die analogen und einem Wort für die digitalen Ausgänge, also insgesamt aus 5 Worten.

  • Seite 103: Prozessdaten Modbus

    Byte sind, erfolgt nach dem Intel-Format. Die Klemmen lassen sich über MODBUS über die Adressen direkt ansprechen. Information Weitere Information Der feldbusspezifische Aufbau der Prozesswerte aller Busklemmen des WAGO-I/O-SYSTEMs 750 und 753 finden Sie in dem Kapitel “Aufbau der Prozessdaten für MODBUS/TCP”. Handbuch Version 1.2.1...

  • Seite 104: Datenaustausch

    Applikationsprogramme) • 2 Verbindungen für WAGO-I/O-PRO (Diese Verbindungen sind reserviert für das Debuggen des Applikationsprogramms über ETHERNET. WAGO-I/O-PRO benötigt für das Debuggen 2 Verbindungen zur selben Zeit. Es kann jedoch nur ein Programmiertool Zugriff auf den Feldbuscontroller haben.) • 10 Verbindungen für FTP •...

  • Seite 105: Speicherbereiche

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Wird der Feldbus MODBUS genutzt, greift der MODBUS-Master über die in dem Controller implementierten MODBUS-Funktionen auf Daten zu. Der Zugriff des Feldbuscontrollers auf die Daten erfolgt mit Hilfe eines IEC- 61131-3-Applikationsprogramms. Die Adressierung der Daten ist dabei jeweils sehr unterschiedlich.
  • Seite 106 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller  Von der Feldbusseite werden die MODBUS-PFC-Eingangsvariablen in den Eingangsspeicherbereich geschrieben und von der CPU zur Verarbeitung eingelesen.  Die von der CPU über das IEC-61131-3-Programm verarbeiteten Variablen werden in den Ausgangsspeicherbereich gelegt und können von dem Master ausgelesen werden.

  • Seite 107: Abbildung 42: Beispiel: Deklarierung Für Remanente Merker Unter „Var

    Die Aufteilung des NOVRAM-Remanentspeichers ist variabel (siehe nachfolgenden Hinweis). Hinweis NOVRAM-Speicheraufteilung in WAGO-I/O-PRO änderbar! Die Aufteilung des NOVRAM ist in der Programmiersoftware WAGO-I/O- PRO/Register „Ressourcen“/Dialogfenster „Zielsystem Einstellungen“ bei Bedarf veränderbar. Die Startadresse für den Merker-Bereich ist dabei fest adressiert. Die Bereichsgrößen und die Startadresse des Retain-Speichers sind variabel.

  • Seite 108: Adressierung

    Sie wählen im I/O-Konfigurator die gesteckten Busklemmen aus. Die korrekte Adressierung übernimmt die Software für Sie. Der I/O-Konfigurator wird aus der WAGO-I/O-PRO heraus gestartet. Eine nähere Beschreibung lesen Sie in Kapitel „PFC mit WAGO-I/O-PRO programmieren“ > … > „Feldbuscontroller mit dem I/O-Konfigurator konfigurieren“.

  • Seite 109: Beispiel Einer Adressierung

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Tabelle 42: Datenbreite der Busklemmen (Beispiele) Datenbreite > 1 Byte/Kanal Datenbreite = 1 Bit/Kanal Analogeingangsklemmen Digitaleingangsklemmen Analogausgangsklemmen Digitalausgangsklemmen Eingangsklemmen für Thermoelemente Digitalausgangsklemmen mit Diagnose (2 Bit/Kanal) Eingangsklemmen für Widerstandssensoren Einspeiseklemmen mit Sicherungshalter/Diagnose Pulsweitenausgangsklemmen Solid State Lastrelais...
  • Seite 110 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Nun werden die Digitalausgänge (DO) berücksichtigt. Diese belegen 2 Bit. Zuvor wurden bereits zwei ganze Wörter gezählt (Wort 0 und 1). Nun wird mit Wort 2 fortgesetzt und es werden 2 Bit angehängt (Bit 0 und Bit 1). Die Hardware- Adressen lauten somit %QX2.0 und %QX2.1.

  • Seite 111: Iec-61131-3-Adressräume

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller 7.3.2.3 IEC-61131-3-Adressräume Tabelle 44: IEC-61131-3-Adressräume Adressraum MODBUS- SPS- Beschreibung Zugriff Zugriff phys. Eingänge read read Physikalische Eingänge (%IW0...%IW255 und %IW512...%IW1275) phys. Ausgänge read/write read/write Physikalische Ausgänge (%QW0...%QW255 und %QW512...%QW1275) MODBUS/TCP read/write read Flüchtige SPS-Eingangsvariablen PFC-IN-Variablen (%IW256...%IW511)

  • Seite 112: Tabelle 46: Beispieladressierung

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Beispieladressierungen: Tabelle 46: Beispieladressierung Eingänge %IX14.0 … 15 %IX15.0 … 15 Byte %IB28 %IB29 %IB30 %IB31 Wort %IW14 %IW15 Doppelwort %ID7 Ausgänge %QX5.0 … 15 %QX6.0 … 15 Byte %QB10 %QB11 %QB12 %QB13 Wort %QW5...

  • Seite 113: Datenaustausch Modbus/Tcp-Master Und Busklemmen

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller 7.3.3 Datenaustausch MODBUS/TCP-Master und Busklemmen Der Datenaustausch zwischen MODBUS/TCP-Master und den Busklemmen erfolgt über die in dem Feldbuskoppler/-controller implementierten MODBUS- Funktionen durch bit- oder wortweises Lesen und Schreiben. Im Feldbuskoppler/-controller gibt es 4 verschiedene Typen von Prozessdaten: •...

  • Seite 114: Datenaustausch Sps-Funktionalität (Cpu) Und Busklemmen

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Ab Adresse 0x1000 liegen die Registerfunktionen. Diese sind analog mit den implementierten MODBUS-Funktionscodes (read/write) ansprechbar. Anstatt der Adresse eines Klemmenkanals wird dazu die jeweilige Registeradresse angegeben. Information Weitere Information Eine detaillierte Beschreibung der MODBUS-Adressierung ist in dem Kapitel „MODBUS-Register-Mapping“...

  • Seite 115: Beispiel Modbus/Tcp-Master Und Sps-Funktionalität (Cpu)

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller In dem Feldbuscontroller kann ab Wortadresse 256 bis 511 (Doppelwortadresse 128-255, Byteadresse 512-1023) auf die MODBUS/TCP PFC-Variablendaten zugegriffen werden und ab Wortadresse 1276 bis 1531 (Doppelwortadresse 638- 765, Byteadresse 2552-3063) auf die Variablendaten des Feldbuscontrollers.
  • Seite 116 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Beispiel: Bitzugriff MODBUS auf Bitnummer 4097 => Bitadressierung in der SPS <Wortnr>.<Bitnr> = 256.1 Die SPS-Funktionalität des PFCs kann außerdem byteweise und doppelwortweise auf die Daten zugreifen. Bei dem byteweisen Zugriff errechnen sich die Adressen nach folgenden Formeln:...

  • Seite 117: Anwendungsbeispiel

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller 7.3.6 Anwendungsbeispiel Abbildung 45: Adressierungsbeispiel für einen Feldbusknoten Handbuch Version 1.2.1...

  • Seite 118: Speicherkartenfunktion

    Projektdaten und Programme auf einen oder mehrere Feldbuscontroller kopiert werden. Hinweis Nur empfohlene Speicherkarte verwenden! Setzen Sie ausschließlich die von WAGO erhältliche Speicherkarte SD (Art.-Nr. 758-879/000-001) ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz im Feldbuscontroller spezifiziert ist.
  • Seite 119 WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Hinweis Vorformatierung der SD-Karte beachten! Beachten Sie, dass SD-Karten ≤ 2 GB oft mit dem Dateisystemtyp „FAT16“ formatiert sind und Sie maximal 512 Einträge in dem Root-Verzeichnis erzeugen können. Für mehr als 512 Einträge erzeugen Sie diese in einem Unterverzeichnis oder formatieren die SD-Karte mit „FAT32“.

  • Seite 120: Projektvervielfältigung Und Automatischer Systemstart

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 7.4.1 Projektvervielfältigung und automatischer Systemstart Diese Funktion eignet sich für Projektupdates oder Projektvervielfältigungen zwischen mehreren Feldbuscontrollern mittels SD-Karte. Hinweis Vervielfältigung nur zwischen Feldbuscontrollern gleichen Typs möglich! Achten Sie darauf, die Funktion „Restore“ zum Vervielfältigen nur zwischen Feldbuscontrollern mit identischer Bestellnummer durchzuführen.

  • Seite 121: Tabelle 48: Mögliche Störungen Beim Systemstart

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Hinweis Automatische Restore-Funktion bei Nichtnutzung deaktivieren! Wenn die Funktion „Autorestore Global Enable“ sowie damit zusammenhängend „Always restore settings from SD card on reboot“ bzw. „Restore settings from disk on next reboot only“ aktiviert sind, dann wird bei jedem bzw.
  • Seite 122 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Hinweis Datengröße darf nicht größer als die interne Laufwerksgröße sein! Beachten Sie, dass bei einem Restore die Größe der Daten in dem Verzeichnis /copy/ die Gesamtgröße des internen Laufwerks nicht überschreiten darf. Handbuch Version 1.2.1...

  • Seite 123: Backup-Funktion (Speichern Von Geräteinternen Daten Und Einstellungen Auf Die Speicherkarte)

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller 7.4.2 Backup-Funktion (Speichern von geräteinternen Daten und Einstellungen auf die Speicherkarte) Der Feldbusknoten und das SPS-Programm sind in Betrieb und die Speicherkarte ist gesteckt. Sie starten im Web-Based-Management auf der Seite „Backup & Restore“ die Funktion „Backup ALL device settings to removable disk“, um während des...

  • Seite 124: Restore-Funktion (Laden Von Geräteinternen Daten Und Einstellungen Von Der Speicherkarte)

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 49: Mögliche Störungen während der Backup-Funktion Mögliche Störung Vorgang Fehlermeldung Abhilfe Speicherkarte ist voll Die Kopierfunktion Blinkcode der I/O-LED Speicherkarte durch wird abgebrochen. (Fehlercode 14, eine neue ersetzen, Geräteeinstellungen Fehlerargument 4) bis dann Neustart der und Dateien des der Fehler beseitigt ist.

  • Seite 125: Abbildung 48: Wbm-Seite „Backup & Restore

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Abbildung 48: WBM-Seite „Backup & Restore“ Für die Restore-Funktion sind weitere Optionen einstellbar, die im Kapitel „Im Web-Based-Management-System (WBM) konfigurieren“ beschrieben sind. Abbildung 49: WBM-Seite „Backup & Restore“ Bei dem Laden der Daten von der Speicherkarte werden die Dateien aus dem Verzeichnis S:/copy/ der Speicherkarte in die entsprechenden Verzeichnisse des internen Laufwerks kopiert.

  • Seite 126: Tabelle 50: Mögliche Störungen Während Der Restore-Funktion

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 50: Mögliche Störungen während der Restore-Funktion Mögliche Störung Vorgang Fehlermeldung Abhilfe Kein Verzeichnis Feldbuscontroller Keine Meldung. Wenn Speicherkarten- /copy/ und /settings/ arbeitet, als ob keine nutzung erwünscht ist, auf der Speicherkarte Speicherkarte Verzeichnisstruktur des vorhanden wäre.

  • Seite 127: Bacnet-Trenddaten Speichern

    Feldbuskoppler/Controller im laufenden Betrieb befindet, bleibt die Einstellung im WBM erhalten. Die Aufzeichnung von Trend-Log-Daten wird unterbrochen. Das BACnet/IP-Protokoll und WAGO-I/O-PRO laufen jedoch weiter. Die BACnet-Eigenschaft „Reliability“ des Trend-Log-Objektes wird – sofern vorhanden – auf „UNRELIABLE_OTHER“ gesetzt. Ein Blink-Code wird nicht ausgegeben.

  • Seite 128: Einlegen Einer Speicherkarte Im Betrieb

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 7.4.5 Einlegen einer Speicherkarte im Betrieb Der Feldbusknoten und das SPS-Programm sind in Betrieb. Sie legen eine Speicherkarte im laufenden Betrieb ein. Im Normalbetrieb wird die Speicherkarte als Laufwerk in das Dateisystem des Feldbuscontrollers eingebunden.

  • Seite 129: Tabelle 51: Mögliche Störungen Beim Einlegen Der Speicherkarte Im Laufenden

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Tabelle 51: Mögliche Störungen beim Einlegen der Speicherkarte im laufenden Betrieb Mögliche Störung Vorgang Fehlermeldung Abhilfe Zugriff auf Das Einbinden Blinkcode der I/O-LED Speicherkarte durch Speicherkarte ist nicht (mounten) der (Fehlercode 14, eine neue ersetzen.

  • Seite 130: Herausziehen Der Speicherkarte Im Betrieb

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 7.4.6 Herausziehen der Speicherkarte im Betrieb Der Feldbusknoten und das SPS-Programm sind in Betrieb und die Speicherkarte ist gesteckt. Sie ziehen die Speicherkarte im laufenden Betrieb heraus. Hinweis Daten können beim Schreiben verloren gehen! Die SD-LED blinkt während des Zugriffs gelb/orange.

  • Seite 131: Wago-I/O-Pro-Projekt Auf Der Sd-Karte Speichern

    7.4.7 WAGO-I/O-PRO-Projekt auf der SD-Karte speichern Um ein WAGO-I/O-PRO-Projekt auf der SD-Karte zu speichern und es von dort auszuführen, ist die Option „External SD memory card“ im WBM auf der Webseite „PLC“ zu aktivieren (siehe auch Kapitel „Im Web-based Management- System konfigurieren“...

  • Seite 132: Abbildung 52: Anmeldung Im Plc-Browser

    Um die PLC-Browserfunktionalität in WAGO-I/O-PRO zu nutzen, melden Sie sich im PLC-Browser mit den Administratorbenutzerdaten (Standardmäßig Benutzer „admin“, Kennwort „wago“) an. Geben Sie dazu in die Befehlszeile des PLC-Browsers „login admin wago“ ein. Abbildung 52: Anmeldung im PLC-Browser Hinweis Pfad für Webseiten bei Speicherung auf SD-Karte beachten!

  • Seite 133: Tabelle 53: Mögliche Störungen Beim Sps-Zugriff Auf Das Dateisystem Der

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller Tabelle 53: Mögliche Störungen beim SPS-Zugriff auf das Dateisystem der Speicherkarte Mögliche Störung Vorgang Fehlermeldung Abhilfe Speicherkarte ist voll Lesefunktionen werden Fehler wird über Speicherkarte durch ausgeführt, bei einem CODESYS-Bibliothek eine neue ersetzen, Schreibzugriff wird die gemeldet.

  • Seite 134: Ftp-Netzwerkzugriff Auf Das Dateisystem Der Speicherkarte

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 7.4.8 FTP-Netzwerkzugriff auf das Dateisystem der Speicherkarte Der Feldbusknoten ist in Betrieb und die Speicherkarte ist gesteckt. Der FTP-Client greift über das Netzwerk auf das Dateisystem der Speicherkarte zu (Laufwerk S:). Im Normalbetrieb schreibt der FTP-Client Daten auf das Dateisystem der Speicherkarte oder liest Daten von dem Dateisystem der Speicherkarte.

  • Seite 135: Aufbau Der Verzeichnisstruktur

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-831 BACnet/IP-Controller 7.4.9 Aufbau der Verzeichnisstruktur Mit der Funktion „Backup device settings to removable disk“ auf der WBM-Seite „Features“ wird eine Sicherung des internen Laufwerks erstellt. Dabei wird auf der SD-Karte ein Ordner „copy“ angelegt. In diesen Ordner werden alle Dateien und Unterverzeichnisse des internen Laufwerks „A:“...

  • Seite 136: In Betrieb Nehmen

    Flash-Dateisystem vorbereiten • Echtzeituhr synchronisieren • Werkseinstellungen wiederherstellen Nach den oben genannten Themen finden Sie Hinweise zur Programmierung des Feldbuscontrollers mit WAGO-I/O-PRO und die Beschreibung der internen Webseiten des Web-based Management-Systems (WBM) für weitere Einstellungen des Feldbuscontrollers. Handbuch Version 1.2.1...

  • Seite 137: Pc Und Feldbusknoten Anschließen

    Es gibt verschiedene Möglichkeiten, die IP-Adresse zu vergeben. Diese werden in den nachfolgenden Kapiteln einzeln beschrieben. • IP-Adresse mit dem Adresswahlschalter vergeben (manuell über den DIP-Schalter) • IP-Adresse mit WAGO-ETHERNET-Settings vergeben (statische IP-Adresse über die serielle Kommunikationsschnittstelle) • IP-Adresse über ein SPS-Programm vergeben (statische IP-Adresse) •...
  • Seite 138 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Hinweis Bei Verwendung von DHCP das Netzwerk auf DHCP-Server prüfen! Verwenden Sie DHCP, dann stellen Sie vor der Inbetriebnahme sicher, dass sich ein DHCP-Server im Netzwerk befindet und dem Feldbuscontroller eine IP-Adresse zugewiesen werden kann. Ohne IP-Adresse wird BACnet nicht initialisiert und somit keine Applikation gestartet.

  • Seite 139: Hinweise Zum Startverhalten Bezüglich Bacnet Und Wago-I/O-Pro-Programm

    Ist BootP eingestellt (Standard) und der Parameter „BootP Request before Static-IP” im WBM auf der Seite „Features“ nicht gesetzt (Standard), starten BACnet und WAGO-I/O-PRO-Programm erst, wenn über den BootP-Server eine Adresse zugewiesen wurde. Ist BootP eingestellt und der Parameter „BootP Request before Static-IP”...

  • Seite 140: Ip-Adresse Mit Dem Adresswahlschalter Vergeben

    Adresse setzt sich aus der im Feldbuscontroller gespeicherten DIP-Switch- Basisadresse und der am DIP-Schalter eingestellten Host-ID zusammen. Die IP-Adresse, welche z. B. über das Web-Based-Management-System oder WAGO-ETHERNET-Settings eingestellt wurde, ist inaktiv. Hinweis Adresswahlschalterwerte 0 und 255 sind fest vordefiniert, Adresswahlschalter inaktiv! Stellen Sie über den Adresswahlschalter den Wert 0 oder 255 ein, so ist der...

  • Seite 141: Abbildung 54: Adresswahlschalter, Hier Z. B. Einstellung Des Wertes „50" (2 1 + 2 4 + 2 5 )

    WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-831 BACnet/IP-Controller Stellen Sie die Bits der Reihe nach mit den 8 Adressschaltern ein. Beginnen Sie mit Adressschalter 1 zur Einstellung von Bit 0 (LSB) und enden Sie bei Adressschalter 8 mit Bit 7 (MSB).

  • Seite 142: Ip-Adresse Mit Wago-Ethernet-Settings Vergeben

    Führen Sie nach dem Verstellen des Schalters einen Neustart des Feldbusknotens durch, damit die geänderte Konfiguration übernommen wird. Verbinden Sie Ihren PC unter Verwendung eines WAGO-Kommunika- tionskabels 750-920 bzw. 750-923 mit der Service-Schnittstelle des Feldbuscontrollers. Starten Sie das Programm WAGO-ETHERNET-Settings.
  • Seite 143 Subnetzmaske und des Gateways ein. Klicken Sie auf die Schaltfläche [Schreiben], um die Einstellungen in den Feldbusknoten zu übernehmen. Sie können nun WAGO-ETHERNET-Settings schließen oder bei Bedarf direkt im Web-Based-Management-System weitere Einstellungen vornehmen. Klicken Sie dazu auf die Schaltfläche [WBM] auf der rechten Seite.

  • Seite 144: Ip-Adresse Über Ein Sps-Programm Vergeben

    Seiten des WBMs möglich ist, kann anschließend die Software- Konfiguration über das WBM erfolgen. Im WBM ist standardmäßig BootP aktiviert. Falls noch keine IP-Adresse zugewiesen ist, können Sie ansonsten WAGO- ETHERNET-Settings verwenden oder auch BootP über WAGO- ETHERNET-Settings, in dem Register Netzwerk, aktivieren.

  • Seite 145: Mac-Id Ermitteln

    Die IP-Adressvergabe mittels BootP-Server ist unter Windows- und Linux- Betriebssystemen möglich. Neben dem WAGO-BootP-Server können beliebige andere BootP-Server verwendet werden. Information Weitere Informationen zu dem WAGO-BootP-Server! Sie erhalten den „WAGO-BootP-Server 759-315“ kostenlos auf der Internetseite http://www.wago.com Die Beschreibung umfasst die folgenden Arbeitsschritte: •...

  • Seite 146: Ip-Adresse Ermitteln

    In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Schalten Sie die Spannungsversorgung am Feldbuscontroller (DC-24V- Netzteil) ein. Nach dem Einschalten der Betriebsspannung erfolgt die Initialisierung des Feldbuscontrollers. Dieser ermittelt die Busklemmenkonstellation und erstellt entsprechend das Prozessabbild. Während des Hochlaufens blinkt die I/O-LED rot. Leuchtet nach kurzer Zeit die I/O-LED grün auf, ist der Feldbuscontroller betriebsbereit.

  • Seite 147: Ip-Adresse Vergeben

    Aktivieren Sie den Frage-Antwort-Mechanismus des BootP-Protokolls entsprechend der Handhabung, die abhängig von dem eingesetzten BootP- Programm ist. Alternativ nehmen Sie die Aktivierung von BootP in WAGO- ETHERNET-Settings oder falls bereits über eine IP-Adresse ein Zugriff auf die internen Web-Seiten des WBMs möglich ist, im Web-Based- Management-System vor.
  • Seite 148 Browsers ein und drücken Sie die Taste [Enter]. Wenn ein Dialogfenster mit einer Passwort-Abfrage erscheint, geben Sie als Administrator den Benutzernamen „admin“ und das Kennwort „wago“ ein. Dieses dient der Zugriffssicherung und enthält die drei verschiedenen Benutzergruppen: „admin“, „guest“ und „user“.

  • Seite 149: Abbildung 55: Wbm-Seite „Port

    WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-831 BACnet/IP-Controller Abbildung 55: WBM-Seite „Port“ Sie erhalten eine Liste aller Protokolle, die der Feldbuscontroller unterstützt. Wählen Sie die Option „DHCP“ oder „use IP from EEPROM“. Sie haben das BootP-Protokoll jetzt deaktiviert. Darüber hinaus können Sie nun entsprechend weitere Protokolle deaktivieren, die Sie nicht benötigen oder Protokolle auswählen und explizit aktivieren, mit denen...
  • Seite 150 MODBUS-Mastertool gewünschte MODBUS-Funktionen auswählen und ausführen, so z. B. die Abfrage der Klemmenkonfiguration über das Register 0x2030. Haben Sie beispielsweise WAGO-I/O-PRO aktiviert, können Sie den Feldbuscontroller auch über die ETHERNET-Verbindung mit WAGO-I/O-PRO nach der Norm IEC 61131-3 programmieren. Handbuch...

  • Seite 151: Gründe Für Eine Fehlgeschlagene Ip-Adressvergabe

    WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-831 BACnet/IP-Controller 8.2.5.5 Gründe für eine fehlgeschlagene IP-Adressvergabe • Der PC, auf dem der BootP-Server läuft, befindet sich nicht im selben Subnetz wie der Feldbuscontroller, d. h. die IP-Adressen passen nicht zusammen. Beispiel: Subnetz-Maske: 255.255.255.0 (Defaultwert eines...

  • Seite 152: Funktion Des Feldbusknotens Testen

    Funktion des Feldbusknotens testen Information Weitere Informationen zum Auslesen der IP-Adresse Sie können über die Service-Schnittstelle mittels WAGO-ETHERNET- Settings, über die Schaltfläche [Identifizieren], die aktuell zugewiesene IP- Adresse auslesen. Um die korrekte Vergabe der IP-Adresse und die Kommunikation mit dem Feldbusknoten zu testen, schalten Sie zunächst die Betriebsspannung des...
  • Seite 153 WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-831 BACnet/IP-Controller (Timeout)“ erscheint, vergleichen Sie Ihre Eingaben nochmals mit der zugewiesenen IP-Adresse. Bei erfolgreichem Test schließen Sie die DOS-Eingabeaufforderung. Der Feldbusknoten ist jetzt für die Kommunikation vorbereitet. Handbuch Version 1.2.1...

  • Seite 154: Flash-Dateisystem Vorbereiten

    -argument aus und beheben Sie den Fehler. Information Weitere Informationen zu der LED-Signalisierung Entnehmen Sie die genaue Beschreibung für die Auswertung der angezeigten LED-Signale dem Kapitel „Diagnose“ > … > „LED- Signalisierung“. Starten Sie das Programm WAGO-ETHERNET-Settings. Handbuch Version 1.2.1...
  • Seite 155 WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-831 BACnet/IP-Controller Um das Dateisystem zu formatieren und nachfolgend die Webseiten in das Flash-Dateisystem zu extrahieren, wählen Sie in der oberen Menüleiste die Schaltfläche Dateisystem zurücksetzen. Das Formatieren und Extrahieren ist beendet, sobald im unteren Statusfenster „Zurücksetzen des Dateisystems erfolgreich“...

  • Seite 156: Echtzeituhr Synchronisieren

    Synchronisieren Sie die Echtzeituhr bei der Inbetriebnahme mit der aktuellen Rechnerzeit. Um die Echtzeituhr zu synchronisieren gibt es zwei Möglichkeiten: • Echtzeituhr mit den WAGO-ETHERNET-Settings synchronisieren • Echtzeituhr über das Web-Based-Management-System synchronisieren Echtzeituhr mit den WAGO-ETHERNET-Settings synchronisieren Schalten Sie die Betriebsspannung des Feldbuscontrollers aus.

  • Seite 157: Abbildung 57: Ethernet-Settings-Beispiel Für Die Zeitsynchronisation

    Die Startseite des Web-Interface wird aufgebaut. Wählen Sie „Clock“ in der linken Menüleiste. Wenn ein Abfragedialog erschint, geben Sie Ihren Benutzernamen und das Passwort ein (Default: User = „admin“, Passwort = „wago“ oder: User = „user“, Passwort = „user“). Die HTML-Seite „Clock configuration“ wird aufgebaut.
  • Seite 158 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 1: Beispiel WBM Clock configuration Klicken Sie auf [SUBMIT], um die Änderungen in Ihren Feldbusknoten zu übernehmen. Damit die Einstellungen des Web-Interface wirksam werden, führen Sie einen Neustart des Feldbusknotens durch. Handbuch...

  • Seite 159: Werkseinstellungen Wiederherstellen

    Für vollständiges Löschen erst Dateisystem zurücksetzen! Beachten Sie, dass Sie für das vollständige Löschen des Controllers zunächst das Dateisystem zurücksetzen. Nutzen Sie dazu das Programm WAGO-ETHERNET-Settings, wie nachfolgend beschrieben, und klicken Sie zuerst auf die Schaltfläche [Dateisystem zurücksetzen]. Anschließend stellen Sie die Werkseinstellungen wieder her.

  • Seite 160: Pfc Mit Wago-I/O-Pro Programmieren

    Zur Programmierung des Feldbuscontrollers mit Administrator- kennwort anmelden! Haben Sie auf der Seite „Security“ des Web-based Management-Systems den Passwortschutz für Port 2455 aktiviert, müssen Sie sich in WAGO-I/O- PRO im Menü Online > Einloggen anmelden, um Programmierzugriff auf den Feldbuscontroller zu erhalten (Standardkennwort „wago“).

  • Seite 161: Abbildung 59: Anmeldung Im Plc-Browser

    Die Beschreibung der Programmierung mit WAGO-I/O-PRO ist nicht Bestandteil dieses Handbuchs. In den folgenden Kapiteln wird vielmehr auf wichtige Hinweise bei der Projekterstellung in der WAGO-I/O-PRO und auf spezielle Bausteine hingewiesen, die Sie explizit für die Programmierung des Controllers nutzen können.

  • Seite 162: Abbildung 60: Dialogfenster Zielsystemeinstellungen

    „EA-config.xml“ abzubilden. In dieser Datei wird festgelegt, ob der Schreibzugriff auf die Klemmen vom IEC-61131-3-Programm, von MODBUS/TCP oder von BACnet aus erfolgen darf. Die Generierung der Datei kann, wie nachfolgend beschrieben, über die Konfiguration mit dem WAGO-I/O-Konfigurator erfolgen. Handbuch Version 1.2.1...

  • Seite 163: Feldbuscontroller Mit Dem I/O-Konfigurator Konfigurieren

    PFC mit WAGO-I/O-PRO programmieren 750-831 BACnet/IP-Controller Feldbuscontroller mit dem I/O-Konfigurator konfigurieren Der I/O-Konfigurator ist ein in der WAGO-I/O-PRO eingebundenes Plug-in zum Ermitteln von Adressen für die Busklemmen an einem Feldbuscontroller. Wählen Sie im linken Bildschirmfenster der WAGO-I/O-PRO-Oberfläche die Registerkarte Ressourcen.

  • Seite 164: Abbildung 61: Schreibzugriff Über Modulparameter

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Information Weitere Information Um das Datenblatt einer Busklemme zu öffnen, klicken Sie im Fenster „Konfiguration“ auf die betreffende Busklemme und drücken die Schaltfläche [Datenblatt]. Das Datenblatt wird in einem neuen Fenster angezeigt.
  • Seite 165 Ansonsten sind die Busklemmen der SPS zugeordnet und es ist kein Schreiben von außen möglich. Information Weitere Information Eine detaillierte Beschreibung zur Bedienung der Software WAGO-I/O- PRO und des I/O-Konfigurators finden Sie auch in der Online-Hilfe zur WAGO-I/O-PRO. Handbuch Version 1.2.1...

  • Seite 166: Feldbuscontroller Mit Der Datei „Ea-Config.xml" Konfigurieren

    Wenn Sie die Busklemmenzuordnung direkt mittels der im Feldbus- controller gespeicherten Datei „EA-config.xml“ vornehmen, dürfen Sie zuvor keine Konfigurationseinträge in der WAGO-I/O-PRO speichern, da die Datei durch die Einträge in der WAGO-I/O-PRO bei jedem Download überschrieben wird. Stellen Sie eine Verbindung via FTP zu Ihrem Feldbuscontroller her. Dazu...
  • Seite 167 Im Anschluss daran beginnen Sie mit der IEC-61131-3-Programmierung. Information Weitere Information Eine detaillierte Beschreibung der Software-Bedienung entnehmen Sie dem Handbuch WAGO-I/O-PRO. Dieses finden Sie im Internet unter:  Downloads  Zusätzliche Dokumentation und Infor- www.wago.com mation für Automatisierungsprodukte  WAGO-Software  WAGO-I/O- PRO / CODESYS >...

  • Seite 168: Sym_Xml-Datei Automatisch Erstellen

    Feldbuscontroller automatisch erstellt und steht ohne zusätzlichen Import direkt im BACnet-Konfigurator zur Verfügung, wenn Sie die folgenden Schritte ausführen: Wählen Sie in der Software WAGO-I/O-PRO unter Projekt \ Optionen die Kategorie Symbolkonfiguration aus. Klicken Sie auf die Schaltfläche [Symbolfile konfigurieren…], um das Fenster „Objektattribute setzen“...

  • Seite 169: Abbildung 63: Anmeldung Für Programmierzugriff

    Zur Programmierung des Feldbuscontrollers mit Administrator- kennwort anmelden! Haben Sie auf der Seite „Security“ des Web-based Management-Systems den Passwortschutz für Port 2455 aktiviert, müssen Sie sich in WAGO-I/O- PRO im Menü Online > Einloggen anmelden, um Programmierzugriff auf den Feldbuscontroller zu erhalten (Standardkennwort „wago“).
  • Seite 170 Erstellen Sie ein neues Boot-Projekt, indem Sie den Menüpunkt Bootprojekt erzeugen auswählen. Um den Feldbuscontroller neu zu starten, loggen Sie sich in WAGO-I/O- PRO mittels Online > Ausloggen aus. Erst nach diesem Neustart werden die SYM_XML- und die Override-Datei vom Feldbuscontroller neu geladen und die Änderungen übernommen.

  • Seite 171: Sym_Xml-Datei Manuell Erstellen

    Die SYM_XML-Datei enthält sämtliche Projektvariablen und wird im BACnet- Konfigurator benötigt. Um eine SYM_XML-Datei zu erzeugen, gehen Sie wie folgt vor: Wählen Sie in der Software WAGO-I/O-PRO unter Projekt \ Optionen die Kategorie Symbolkonfiguration aus. Setzen Sie einen Haken im Kontrollfeld XML Symboltabelle erzeugen Klicken Sie auf die Schaltfläche Symbolfile konfigurieren..

  • Seite 172: Ethernet-Bibliotheken Für Wago-I/O-Pro

    WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller ETHERNET-Bibliotheken für WAGO-I/O-PRO Für unterschiedliche IEC-61131-3-Programmieraufgaben stehen Ihnen in WAGO-I/O-PRO verschiedene Bibliotheken zur Verfügung. Diese enthalten universell einsetzbare Funktionsbausteine und können somit Ihre Programmerstellung erleichtern und beschleunigen. Nach dem Einbinden der Bibliotheken können Sie auf Funktionsbausteine, Funktionen und Datentypen zugreifen, die Sie genauso benutzen können, wie...
  • Seite 173 WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-831 BACnet/IP-Controller Information Weitere Information Eine detaillierte Beschreibung der Bausteine und der Software-Bedienung entnehmen Sie der Online-Hilfe von WAGO-I/O-PRO oder dem Handbuch WAGO-I/O-PRO auf der Internetseite http://www.wago.com. Handbuch Version 1.2.1...

  • Seite 174: Einschränkungen Im Funktionsumfang

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Einschränkungen im Funktionsumfang Die Basis von WAGO-I/O-PRO, das Standard Programmiersystem CODESYS von 3S, besitzt eine integrierte Visualisierung. Diese Visualisierung kann je nach Zielsystem in den Varianten „HMI“, „TargetVisu“ und „WebVisu“ genutzt werden.
  • Seite 175 SPS-Programm den Webserver verdrängt. Stattdessen sollte die Task- Aufrufoption „zyklisch“ mit einem realistischen Wert verwendet werden. Einen Überblick über die realen Ausführungszeiten aller Tasks in WAGO-I/O- PRO liefert der PLC-Browser auf das Kommando „tsk“. Werden in einem SPS-Programm Betriebsystemfunktionen wie z. B. für das Handling von Sockets oder dem Dateisystem verwendet, werden diese Ausführungszeiten vom Kommando „tsk“...

  • Seite 176: Generelle Hinweise Zu Den Iec-Tasks

    Beispiel: 2. Task 2 ms  Wartezeit 1 ms Default-Task wird standardmäßig angelegt! Auch wenn Sie in WAGO-I/O-PRO im Register Ressourcen > Task- Konfiguration keine Task anlegen, wird automatisch eine freilaufende „DefaultTask“ erstellt. Achten Sie darauf, für Ihre Task nicht denselben Namen zu verwenden.

  • Seite 177: Abbildung 65: Watchdog-Laufzeit Kleiner Als Tasklaufzeit

    WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-831 BACnet/IP-Controller Für zyklische Tasks mit aktiviertem Watchdog zur Zykluszeitüberwachung gilt: Hinweis Hinweise zur Einstellung des Watchdogs! Für jede angelegte Task kann ein Watchdog aktiviert werden, der die Abarbeitungszeit der jeweiligen Task überwacht. Überschreitet die Tasklaufzeit die angegebene Watchdog-Zeit (z.

  • Seite 178: Ablaufschema Einer Iec-Task

    Aufrufintervall berücksichtigt werden. PLC-Comm-Task (Intern) Die PLC-Comm-Task ist im eingeloggten Zustand aktiv und übernimmt die Kommunikation mit dem Gateway der WAGO-I/O-PRO. Background-Task (in CODESYS einstellbare IEC-Task Prioritäten 11-31) Alle internen Tasks haben eine höhere Priorität als IEC-Background-Tasks. Von daher eignen sich diese Tasks besonders, um zeitintensive und zeitunkritische Aufgaben durchzuführen, beispielsweise zum Aufruf der Funktionen in der...
  • Seite 179 WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-831 BACnet/IP-Controller Information Weitere Information Eine detaillierte Beschreibung zu dem Programmiertool WAGO-I/O-PRO entnehmen Sie dem Handbuch WAGO-I/O-PRO im Internet unter http://www.wago.com. Handbuch Version 1.2.1...

  • Seite 180: Systemereignisse

    9.7.1 Systemereignisse aktivieren/deaktivieren Öffnen Sie in WAGO-I/O-PRO das Register Ressourcen > Task- Konfiguration > Systemereignisse (siehe folgende Abbildung). Damit ein Baustein durch ein Ereignis aufgerufen werden kann, aktivieren Sie die gewünschten Einträge durch Setzen von Haken in die betreffenden Kontrollkästchen.
  • Seite 181 Verwenden Sie deshalb in Systemereignissen ausschließlich Globale Variablen und Funktionen (Fun). Information Weitere Information Die Zuordnung der Systemereignisse zu dem jeweils aufzurufenden Funktionsbaustein finden Sie detailliert beschrieben in dem Handbuch zum Programmiertool WAGO-I/O-PRO im Internet unter http://www.wago.com. Handbuch Version 1.2.1...

  • Seite 182: Iec-Programm Auf Den Feldbuscontroller Übertragen

    Die Initialisierungswerte für die physikalischen Ausgänge werden nicht direkt nach dem Download gesetzt. Wählen sie in der Menüleiste der WAGO-I/O-PRO Online > Reset und nachfolgend Online > Start zum Setzen der Werte. Hinweis Applikation vor dem Erzeugen großer Bootprojekte stoppen! Stoppen Sie vor dem Erzeugen eines sehr großen Bootprojektes die...

  • Seite 183: Applikation Mittels Serieller Service-Schnittstelle Übertragen

    Schnittstelle Ihres PCs mit der seriellen Service-Schnittstelle des Feldbuscontrollers. Für die serielle Datenübertragung ist ein Kommunikationstreiber erforderlich. Dieser Treiber und seine Parametrierung wird in WAGO-I/O-PRO in dem Dialog „Kommunikationsparameter“ eingetragen: Starten Sie die Software WAGO-I/O-PRO unter Startmenü > Programme > WAGO-Software > WAGO-I/O-PRO.

  • Seite 184: Abbildung 68: Dialogfenster „Kommunikationsparameter", Erstellen Einer Neuen

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 68: Dialogfenster „Kommunikationsparameter“, Erstellen einer neuen Verbindung Markieren Sie in dem Auswahlfenster auf der rechten Seite des Dialogs den gewünschten Treiber Serial (RS-232) – 3S Serial RS-232 driver, um die serielle Verbindung zwischen PC und Feldbuscontroller zu konfigurieren.

  • Seite 185: Abbildung 69: Anmeldung Für Programmierzugriff

    Zur Programmierung des Feldbuscontrollers mit Administrator- kennwort anmelden! Haben Sie auf der Seite „Security“ des Web-based Management-Systems den Passwortschutz für Port 2455 aktiviert, müssen Sie sich in WAGO-I/O- PRO im Menü Online > Einloggen anmelden, um Programmierzugriff auf den Feldbuscontroller zu erhalten (Standardkennwort „wago“).

  • Seite 186: Applikation Via Ethernet Übertragen

    Applikation via ETHERNET übertragen Die physikalische Verbindung zwischen PC und Feldbuscontroller erfolgt über das Feldbuskabel. Für die Datenübertragung ist ein geeigneter Kommunikationstreiber erforderlich. Den Treiber und seine Parameter tragen Sie in WAGO-I/O-PRO im Dialog „Kommunikationsparameter“ ein: Hinweis Feldbuscontroller benötigt IP-Adresse für den Zugriff! Damit Sie auf den Feldbuscontroller zugreifen können, benötigt der...
  • Seite 187 WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-831 BACnet/IP-Controller Durch das Einloggen wird der Online-Modus zum Feldbuscontroller eingeschaltet und die Kommunikationsparameter sind nicht mehr aufrufbar. Sofern noch kein Programm im Feldbuscontroller vorhanden ist, erscheint ein Fenster mit der Abfrage, ob das Programm geladen werden soll.

  • Seite 188: Im Web-Based-Management-System (Wbm) Konfigurieren

    HTML-Seite. Es erscheint ein Abfragedialog. Geben Sie im Abfragedialog Ihren Benutzernamen und das Passwort ein (standardmäßig: User = „admin“, Passwort = „wago“ oder User = „user“, Passwort = „user“). Die entsprechende HTML-Seite wird aufgebaut. Führen Sie die gewünschten Einstellungen durch.
  • Seite 189 WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Über die Links der Navigationsleiste erreichen Sie die folgenden WBM-Seiten: • Information • Ethernet • TCP/IP • Port • SNMP • SNMP V3 • Watchdog • Clock • Security • Modbus •...

  • Seite 190: Information

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.1 Information Auf der WBM-Seite „Information“ erhalten Sie eine Übersicht mit allen wichtigen Informationen zu Ihrem Feldbuskoppler/-controller. Abbildung 70: WBM-Seite „Information“ Handbuch Version 1.2.1...

  • Seite 191: Tabelle 58: Wbm-Seite „Information

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 58: WBM-Seite „Information“ Coupler details Eintrag Standardwert Wert (Beispiel) Beschreibung Order number 750-831 750-831 Bestellnummer Mac address 0030DEXXXXXX 0030DE000006 Hardware MAC-Adresse Firmware kk.ff.bb (rr) 01.01.09 (00) Firmware-Revisionsnummer revision (kk = Kompatibilität, ff = Funktio- nalität, bb = Bugfix, rr = Revision)

  • Seite 192: Ethernet

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.2 Ethernet Auf der Seite „Ethernet“ konfigurieren Sie die Übertragungsrate und die Bandbreitenbegrenzung für die ETHERNET-Kommunikation. Abbildung 71: WBM-Seite „Ethernet“ Handbuch Version 1.2.1...

  • Seite 193: Tabelle 59: Wbm-Seite „Ethernet

    Netzwerkzugriff auf den Feldbuscontroller,  alle anderen werden geblockt.  MAC-Adressenfilter deaktivieren. Alle MAC-Adressen haben Netzwerkzugriff auf den Feldbuscontroller.  Die WAGO-Geräte des WAGO-I/O-SYSTEMs 750 und 767 haben immer Netzwerkzugriff auf den Feldbuscontroller, unabhängig von den WAGO 750/767  Listeneinträgen. devices ...

  • Seite 194: Table 60: Wbm-Seite „Ethernet

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Table 60: WBM-Seite „Ethernet“ Misc. Configuration Eintrag Port Beschreibung internal Input Limit Rate Die Input-Limit-Rate begrenzt den Netzwerkverkehr beim Empfangen. Die Rate wird in Megabit pro Sekunde bzw.  No Limit Kilobit pro Sekunde angegeben. Wird die Begrenzung überschritten, werden Pakete verworfen.

  • Seite 195: Tcp/Ip

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller fehlerhaftes Verhalten des Feldbuskopplers/-controllers zur Folge haben. 10.3 TCP/IP Auf der HTML-Seite „TCP/IP“ konfigurieren Sie die Netzwerkadressierung und die Netzwerkidentifikation. Abbildung 72: WBM-Seite „TCP/IP“ Handbuch Version 1.2.1...

  • Seite 196: Tabelle 61: Wbm-Seite „Tcp/Ip

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 61: WBM-Seite „TCP/IP“ EEPROM Configuration Data Eintrag Standardwert Wert (Beispiel) Beschreibung IP-Address 0.0.0.0 192.168.1.180 IP-Adresse eintragen Subnet Mask 255.255.255.0 255.255.255.0 Subnetzmaske eintragen Gateway 0.0.0.0 0.0.0.0 Gateway eintragen Host Name 0030DEXXX 0030DE026005...

  • Seite 197: Port

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller 10.4 Port Auf der HTML-Seite „Port“ aktivieren oder deaktivieren Sie die über das IP- Protokoll verfügbaren Dienste. Abbildung 73: WBM-Seite „Port“ Tabelle 62: WBM-Seite „Port“ Port Settings Eintrag Standardwert Beschreibung  „File Transfer Protocol“ aktivieren ...
  • Seite 198 „Hypertext Transfer Protocol over SSL-encrypted connection”. Betreiben der WebVisu über HTTPS! Hinweis Sie können die WebVisu über das HTTPS- Protokoll betreiben, wenn HTTPS aktiviert ist und Sie eine WAGO-I/O-PRO-Version >= .42 verwenden.  „Simple Network Management Protocol“ aktivieren ...

  • Seite 199: Snmp

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller 10.5 SNMP Auf der HTML-Seite „SNMP“ nehmen Sie Einstellungen für das Simple- Network-Management-Protokoll vor. SNMP stellt einen Standard für das Management von Geräten in einem TCP/IP- Netzwerk dar. Es dient dem Transport von Kontrolldaten, die den Austausch von Management-Informationen, Status- und Statistikdaten zwischen einzelnen Netzwerkkomponenten und einem Management-System ermöglichen.

  • Seite 200: Snmp V1/V2C

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.5.1 SNMP V1/V2c Bei SNMP in der Version 1 und 2c handelt es sich um einen Community- Nachrichtenaustausch. Dazu muss der Community-Name der Netzgemeinschaft angegeben werden. Abbildung 74: WBM-Seite „SNMP“ Handbuch Version 1.2.1...

  • Seite 201: Tabelle 63: Wbm-Seite „Snmp

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 63: WBM-Seite „SNMP“ SNMP Configuration Eintrag Wert (Beispiel) Beschreibung Description WAGO 750-831 Gerätebeschreibung (sysDescription) BACNET/IP Physical location LOCAL Standort des Gerätes (sysLocation) Contact support@wago.com E-Mail-Kontaktadresse (sysContact) SNMP v1/v2 Manager Configuration Eintrag...

  • Seite 202: Snmp V3

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.5.2 SNMP V3 In der Version 3 von SNMP ist der Nachrichtenaustausch an Anwender gebunden. Jedes Gerät, welches die über das WBM eingestellten Passwörter kennt, kann Werte aus dem Feldbuskoppler/-controller lesen bzw. schreiben.

  • Seite 203: Tabelle 64: Wbm-Seite „Snmp V3

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 64: WBM-Seite „SNMP V3“ SNMP v3 (user based) Eintrag Wert (Beispiel) Beschreibung  Anwender 1 bzw. 2 aktivieren  1. User / 2. User activate  Anwender 1 bzw. 2 deaktivieren Keine Verschlüsselung der...

  • Seite 204: Watchdog

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.6 Watchdog Auf der HTML-Seite „Watchdog“ nehmen Sie Einstellungen für den Connection- und MODBUS-Watchdog vor. Abbildung 76: WBM-Seite „Watchdog“ Handbuch Version 1.2.1...

  • Seite 205: Tabelle 65: Wbm-Seite „Watchdog

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 65: WBM-Seite „Watchdog“ Connection Watchdog Eintrag Standardwert Beschreibung Connection Timeout Value Überwachungszeit für TCP-Verbindungen. (100 ms) Nach Ablauf dieser Zeit ohne erfolgten Daten- verkehr wird die TCP-Verbindung geschlossen. Modbus Watchdog Eintrag...

  • Seite 206: Clock

    Verwenden Sie nach einem Spannungsausfall die Software WAGO-I/O- CHECK“, dann können dort Fehlermeldung auftreten. Rufen Sie in diesem Fall das Web-based Management-System auf und stellen Sie unter „Clock“ die Echtzeit ein. Rufen Sie WAGO-I/O-CHECK anschließend erneut auf. Hinweis Möglicher Telegrammverlust bei Konfiguration im laufenden Betrieb! Bei der Konfiguration mittels WAGO-I/O-CHECK im laufenden Betrieb kann es zu Telegrammverlusten kommen.

  • Seite 207: Abbildung 77: Wbm-Seite „Clock

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Abbildung 77: WBM-Seite „Clock“ Handbuch Version 1.2.1...

  • Seite 208: Tabelle 66: Wbm-Seite „Clock

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 66: WBM-Seite „Clock“ Configuration Data Eintrag Standardwert Wert (Beispiel) Beschreibung Koordinierte aktuelle Uhrzeit einstellen Time on device 13:00:31 Weltzeit UTC Date Datum abhängig aktuelles Datum einstellen 2013-02-08 (YYYY-MM-DD) von der UTC...

  • Seite 209: Security

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller 10.8 Security Auf der HTML-Seite „Security“ richten Sie durch Passwörter Lese- und/oder Schreibzugriffe für verschiedene Anwendergruppen zum Schutz vor Konfigurationsänderungen ein. Hinweis Passwortänderung nur durch „admin“ und nach Software-Reset möglich! Sie können nur über den Benutzer „admin“ und dem zugehörigen Passwort die Passwörter ändern.

  • Seite 210: Abbildung 78: Wbm-Seite „Security

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 78: WBM-Seite „Security“ Handbuch Version 1.2.1...

  • Seite 211: Tabelle 67: Wbm-Seite „Security

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 67: WBM-Seite „Security“ Webserver Security Eintrag Standardwert Beschreibung Passwortschutz für den Zugriff auf das Web-  Interface aktivieren Webserver authentication  enabled Passwortschutz für den Zugriff auf das Web-  Interface deaktivieren...

  • Seite 212: Modbus

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.9 Modbus Auf der HTML-Seite „Modbus“ nehmen Sie Einstellungen für das MODBUS- Protokoll vor. Abbildung 79: WBM-Seite „Modbus“ Handbuch Version 1.2.1...

  • Seite 213: Tabelle 68: Wbm-Seite „Modbus

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 68: WBM-Seite „Modbus“ Modbus UDP Multicast Address Setup Eintrag Standardwert Beschreibung  Multicast für die MODBUS UDP-Übertragung aktivieren. Zusätzlich zur eigenen IP-Adresse nimmt der Feldbuscontroller auch für die nachfolgend eingetragenen MCAST-Adressen Modbus-Kommandos ...

  • Seite 214: Bacnet

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.10 BACnet Auf der Seite „BACnet“ stellen Sie die Übertragungsgeschwindigkeit des Klemmenbusses und den UDP-Port ein. Abbildung 80: WBM-Seite „BACnet“ Tabelle 69: WBM-Seite „BACnet“ Configuration Eintrag Standardwert Beschreibung Der BACnet-Feldbus ist deaktiviert. BACnet- ...

  • Seite 215: Tabelle 70: Wbm-Seite „Bacnet

    Netzwerk zu leiten. Bei der Kommunikation zwischen Geräten innerhalb eines Netzwerkes wird die Netzwerknummer nicht verwendet. Die Netzwerknummern von Geräten aus anderen Netzen werden vom WAGO- BACnet-Controller automatisch erkannt und für die Kommunikation verwendet. Aus diesen Gründen ist die Netzwerknummer bei WAGO- BACnet-Controllern nicht einstellbar.

  • Seite 216: Plc-Info

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.11 PLC-Info Auf der HTML-Seite „PLC-Info“ erhalten Sie Informationen zu dem aktuellen CODESYS-Projekt. Voraussetzung für die Anzeige der Informationen ist, dass diese zuvor in CODESYS unter dem Menü „Projekt“ Menüpunkt „Projekt- informationen“ eingetragen wurden.

  • Seite 217: Tabelle 71: Wbm-Seite „Plc-Info

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Tabelle 71: WBM-Seite „PLC-Info“ Project-Info Eintrag Standardwert Wert (Beispiel) Beschreibung Title ____ SSL Client Example Projekttitel Version ____ 1.0.0 Projektversion Date ____ 15.05.2012 08:50:27 Datum und Uhrzeit des Projektes Description ____ Testclient zum...

  • Seite 218: Plc

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.12 PLC Auf der HTML-Seite „PLC“ nehmen Sie Einstellungen für die PFC-Funktionalität Ihres Feldbuscontrollers vor. Abbildung 82: WBM-Seite „PLC Settings“ Handbuch Version 1.2.1...
  • Seite 219 WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Hinweis Rückkehr von „WebVisu.htm“-Seite nur über IP-Adresse des Feldbuscontrollers möglich! Beachten Sie bei Einstellungen für die Seite „WebVisu.htm“, dass diese nicht über Hyperlinks verfügt, die auf die anderen WBM-Seiten verlinken. Um die „WebVisu.htm“ als Startseite zu deaktivieren oder um auf eine der...

  • Seite 220: Tabelle 72: Wbm-Seite „Plc

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 72: WBM-Seite „PLC“ PLC Features Funktion Standardwert Beschreibung Aktivieren, wenn alle Ausgänge bei Stoppen des  Set outputs to Anwenderprogramms auf null gesetzt werden sollen Process zero, if user  Deaktivieren, wenn alle Werte bei Stoppen des...

  • Seite 221: Tabelle 73: Wbm-Seite „Plc

    PLC Root Location Funktion Standard Beschreibung wert Aktivieren, wenn alle Dateien, die die WebVisu, das Bootprojekt und die WAGO-I/O-PRO-Applikation betreffen, zukünftig in das interne Dateisystem (A:\PLC) gespeichert werden sollen.  Es werden keine Dateien von der SD-Karte in das interne Internal File ...
  • Seite 222 Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Bei dem Optionswechsel von dem internen Dateisystem zum Speichern auf die SD-Karte sind die folgenden Anwendungsfälle zu unterscheiden: • Keine SD-Karte gesteckt: Sie wählen die Option „External SD memory card“ an und klicken auf die Schaltfläche [SUBMIT].

  • Seite 223: Features

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller 10.13 Features Auf der HTML-Seite „Features“ aktivieren bzw. deaktivieren Sie zusätzliche Funktionen. Die Funktion „Autoreset on system error“ kann bei Verwendung in schwer zugänglichen Bereichen (z. B. im Offshore-Bereich) einen sicheren und schnellen Wiederanlauf bei temporären Fehlern (z.

  • Seite 224: Tabelle 74: Wbm-Seite „Features

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 74: WBM-Seite „Features“ Aditional functions Eintrag Standardwert Beschreibung Automatischer Software-Neustart beim Auftreten eines  Systemfehlers aktiv Autoreset on  system error Automatischer Software-Neustart beim Auftreten eines  Systemfehlers nicht aktiv Automatisches Setzen der statischen IP-Adressen aktiv.

  • Seite 225: I/O Config

    Schreibzugriffsrechte für die Ausgänge Ihres Feldbusknotens. In dem Fenster wird der Knotenaufbau dargestellt, den Sie mit dem I/O-Konfi- gurator der WAGO-I/O-PRO erstellt haben. Werden keine Busklemmen angezeigt, haben Sie noch keine Hardware-Konfiguration und keine Zuweisung von Schreibzugriffsrechten vorgenommen. In diesem Fall werden entsprechend der Funktion „I/O configuration –...

  • Seite 226: Abbildung 85: Wbm-Seite „Io Config" (Ansicht 2)

    M = Module, 001 = Position 1, Ch1 = Kanal 1 M001Ch2 M = Module, 002 = Position 2, Ch2 = Kanal 2 Type Busklemmentyp, z. B. 2DI (2-Kanal-Digitaleingangsklemme) Mapping Fieldbus 3 Mapping über PLC, Fieldbus 1 etc. (Einträge sind koppler- /controllerabhängig, siehe in WAGO-I/O-PRO unter Steuerungsparameter/Modulparameter) Handbuch Version 1.2.1...
  • Seite 227 Hinweis Busklemmen in den I/O-Konfigurator eintragen! Tragen Sie Ihre verwendeten Busklemmen im I/O-Konfigurator von WAGO-I/O-PRO ein. Öffnen Sie dazu im Register Ressourcen die Steuerungskonfiguration und fügen Sie Ihre Busklemmen der Klemmenbusabbildung hinzu. Die hinzugefügten Busklemmen müssen in Reihenfolge und Anzahl mit Ihrer Hardware übereinstimmen.

  • Seite 228: Disk Info

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 10.15 Disk Info Auf der Seite „Disk Info“ werden Informationen zum internen Laufwerk angezeigt. Ist die SD-Karte gesteckt, werden hier außerdem die Informationen der SD-Karte angezeigt. Abbildung 86: WBM-Seite „Disk Info“ Tabelle 76: WBM-Seite „Disk Info“...

  • Seite 229: Sd Card

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller 10.16 SD Card Auf der HTML-Seite „SD Card“ können Sie Informationen zu der eingesetzten Speicherkarte entnehmen sowie mittels zweier Schaltflächen den Inhalt des Ordners „PLC“ auf der Speicherkarte löschen bzw. den Ordner „PLC“ auf der Speicherkarte anlegen.

  • Seite 230: Tabelle 77: Wbm-Seite „Sd Card

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 77: WBM-Seite „SD Card“ SD Card Info Eintrag Standardwert Wert (Beispiel) Beschreibung Card Serial Number _________ 76169405 Seriennummer der Speicherkarte SAMSUNG_ Card Name _________ 8 GB Bezeichnung der Speicherkarte Größe des freien Speicherplatzes auf der...

  • Seite 231: Backup & Restore

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller 10.17 Backup & Restore Auf der HTML-Seite „Backup & Restore“ konfigurieren Sie Einstellungen zum Sichern und Wiederherstellen von Gerätedaten. Mittels einer SD-Karte lassen sich Gerätedaten von einem auf ein oder mehrere andere Feldbuscontroller übertragen.

  • Seite 232: Tabelle 78: Wbm-Seite „Backup & Restore

    Im Web-Based-Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 78: WBM-Seite „Backup & Restore“ Services Eintrag Schaltfläche Beschreibung [START] Alle gerätinternen Daten und Einstellungen auf Backup ALL device settings SD-Karte speichern. to removable disk Unter „Status“ wird die Statusmeldung angezeigt.
  • Seite 233 WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller  IP address, dip switch IP Die wichtigsten Starteinstellungen wie IP- address, network mask, Adressen etc. werden geladen. domain name, host name, gateway, DNS servers, auto   Die genannten IP-Einstellungen werden nicht reset on system error, geladen.

  • Seite 234: Webvisu

    Visualisierungseditor in WAGO-I/O-PRO bzw. CODESYS erstellt und in den Feldbuscontroller geladen haben. Damit bei der Übersetzung Ihres Projektes in WAGO-I/O-PRO bzw. CODESYS automatisch eine HTML-Seite mit Ihrer Visualisierung erstellt wird, nehmen Sie in WAGO-I/O-PRO bzw. CODESYS folgende Einstellungen vor: Öffnen Sie im Register Ressourcen die Zielsystemeinstellungen mit einem...

  • Seite 235: Abbildung 89: Wbm-Seite „Webvisu

    WAGO-I/O-SYSTEM 750 Im Web-Based-Management-System (WBM) konfigurieren 750-831 BACnet/IP-Controller Fenster, in dem die HTML-Seite mit der Visualisierung Ihrer programmierten Anwendung angezeigt wird. Die Links zum Wechsel auf die anderen WBM-Seiten sind bei dieser Einstellung noch verfügbar. c) Um die HTML-Seite „WebVisu“ direkt auf der WBM-Seite aufzurufen, aktivieren Sie die Option bei der Funktion WebVisu –...

  • Seite 236: Bacnet/Ip-Controller

    Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Diagnose 11.1 LED-Signalisierung Für die Vor-Ort-Diagnose besitzt der Feldbuscontroller LEDs, die den Betriebszustand des Feldbuskopplers/-controllers bzw. des ganzen Knotens anzeigen (siehe folgende Abbildung). Abbildung 90: Anzeigeelemente Die Diagnoseanzeigen und deren Bedeutung werden in den nachfolgenden Kapiteln erläutert.

  • Seite 237: Feldbusstatus Auswerten

    1. Führen Sie einen Neustart des Gerätes behebbaren Fehler an. durch, indem Sie die Versorgungs- spannung aus- und einschalten. 2. Sollte der Fehler weiterhin bestehen, wenden Sie sich an den WAGO-I/O- Support. Fehler bei der Initialisierung des 1. Korrigieren Sie die BACnet- blinkend...
  • Seite 238 Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Mindestens eine MODBUS/TCP- grün Verbindung ist aufgebaut. grün Es besteht keine MODBUS/TCP- blinkend Verbindung. Das System hat eine doppelt 1. Verwenden Sie eine noch nicht verwendete IP-Adresse erkannt. verwendete IP-Adresse. Mindestens eine MODBUS/TCP- 1. Starten Sie das Gerät durch Aus- und...

  • Seite 239: Knotenstatus Auswerten - I/O-Led (Blinkcode-Tabelle)

    WAGO-I/O-SYSTEM 750 Diagnose 750-831 BACnet/IP-Controller 11.1.2 Knotenstatus auswerten – I/O-LED (Blinkcode-Tabelle) Der Betriebszustand der Kommunikation zwischen dem Feldbuskoppler/ -controller und den Busklemmen wird über die I/O-LED signalisiert. Tabelle 81: Diagnose des Knotenstatus – Abhilfe im Fehlerfall LED-Status Bedeutung Abhilfe grün Datenzyklus auf dem Klemmenbus.

  • Seite 240: Abbildung 91: Knotenstatus -Signalisierung Der I/O-Led

    Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 91: Knotenstatus -Signalisierung der I/O-LED Abbildung 92: Kodierung der Fehlermeldung Beispiel eines Klemmenfehlers: • Die I/O-LED leitet mit der 1. Blinksequenz (ca. 10 Hz) die Fehleranzeige ein. • Nach der ersten Pause folgt die 2. Blinksequenz (ca. 1 Hz): Die I/O-LED blinkt viermal.

  • Seite 241: Tabelle 82: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 1

    WAGO-I/O-SYSTEM 750 Diagnose 750-831 BACnet/IP-Controller • Nach der zweiten Pause folgt die 3. Blinksequenz (ca. 1 Hz): Die I/O-LED blinkt zwölf Mal. Das Fehlerargument 12 bedeutet, dass der Klemmenbus nach der 12. Busklemme unterbrochen ist. Somit ist die 13. Busklemme entweder defekt oder aus dem Verbund herausgezogen.
  • Seite 242 Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 82: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 1 Fehlercode 1: "Hardware- und Konfigurationsfehler" Fehler- Fehler- Abhilfe argument beschreibung Die ermittelte Bus- klemmen-Konfigu- ration nach einem Klemmenbus-Reset (AUTORESET) 1. Starten Sie den Feldbuscontroller durch Aus- und differiert zu der, die Einschalten der Versorgungsspannung neu.

  • Seite 243: Tabelle 84: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 3

    WAGO-I/O-SYSTEM 750 Diagnose 750-831 BACnet/IP-Controller Tabelle 83: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 2 Fehlercode 2: „Prozessabbildüberschreitung“ Fehler- Fehler- Abhilfe argument beschreibung nicht genutzt Maximale 1. Schalten Sie die Versorgungsspannung des Knotens aus. Prozessabbildgröße 2. Reduzieren Sie die Anzahl der Busklemmen.

  • Seite 244: Tabelle 85: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 4

    Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 85: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 4 Fehlercode 4: „Physikalischer Fehler Klemmenbus“ Fehler- Fehler- Abhilfe argument beschreibung 1. Schalten Sie die Versorgungsspannung des Knotens aus. 2. Stecken Sie eine Busklemme mit Prozessdaten hinter den Feldbuscontroller.

  • Seite 245: Tabelle 87: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 6

    WAGO-I/O-SYSTEM 750 Diagnose 750-831 BACnet/IP-Controller Tabelle 86: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 5 Fehlercode 5: „Initialisierungsfehler Klemmenbus“ Fehler- Fehler- Abhilfe argument beschreibung Fehler bei der 1. Schalten Sie die Versorgungsspannung des Knotens aus. Registerkom- 2. Tauschen Sie die (n+1)-te Busklemme mit Prozessdaten munikation während...

  • Seite 246: Tabelle 90: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 10

    Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Projekt in WAGO- I/O-PRO stimmt nicht mit SYM_XML-Datei überein oder 1. Überprüfen Sie das Projekt in WAGO-I/O-PRO und die SYM_XML-Datei SYM_XML-Datei. fehlt. Beide müssen übereinstimmen. Die Verbindung zwischen WAGO- I/O-PRO und BACnet wird unterbrochen. Tabelle 88: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 7 Fehlercode 7: „Nicht unterstützte Busklemme“...

  • Seite 247: Tabelle 92: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 12

    Einschalten der Versorgungsspannung neu. Fehler beim Initialisieren 2. Sollte der Fehler weiterhin bestehen, führen Sie in der PFC Web- WAGO-I/O-PRO einen Reset (Ursprung) durch. Visualisierung 3. Übersetzen Sie das Projekt erneut. 4. Bringen Sie das Projekt wieder auf den Feldbuscontroller.

  • Seite 248: Tabelle 93: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 14

    Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 93: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 14 Fehlercode 14: "Fehler bei externem Speicher (Speicherkarte)" Fehler- Fehlerbeschreibung Abhilfe argument Speicherkarte ist nicht 1. Ersetzen Sie die Speicherkarte durch eine neue. benutzbar (Meldung vom 2. Sollte der Fehler weiterhin gemeldet werden, wenden Treiber) Sie sich an den I/O-Support.

  • Seite 249: Usr-Led

    Für die visuelle Ausgabe von Informationen steht dem Anwender die unterste Anzeige LED („USR“) zur Verfügung. Die Ansteuerung der LED aus dem Anwenderprogramm erfolgt mit den Funktionen aus der WAGO-I/O-PRO-Bibliothek „Visual.lib“. 11.1.3 Speicherkartenstatus auswerten Der Zugriff auf die Speicherkarte wird über die SD-LED signalisiert.

  • Seite 250: Fehlerverhalten

    Diagnose WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 11.2 Fehlerverhalten 11.2.1 Feldbusausfall Ein Feldbus- und damit ein Verbindungsausfall liegt vor, wenn die eingestellte Reaktionszeit des Watchdogs ohne Anstoß durch die übergeordnete Steuerung abgelaufen ist. Dies kann beispielsweise passieren, wenn der Master abgeschaltet oder das Buskabel unterbrochen ist. Auch ein Fehler im Master kann zum Feldbusausfall führen.

  • Seite 251: Klemmenbusfehler

    Die Bibliothek 'Mod_com.lib' mit dem Funktionsblock 'FBUS_ERROR_INFORMATION' ist standardmäßig im Setup der WAGO-I/O-PRO enthalten. Sie binden die Bibliothek über das Register „Ressourcen“ links unten auf der Arbeitsfläche ein. Klicken Sie auf Einfügen und weitere Bibliotheken. Die Mod_com.lib befindet sich im Ordner C:\Programme\WAGO Software\CODESYS V2.3\Targets\WAGO\...

  • Seite 252: Feldbuskommunikation

    Anwendungsprotokoll außerdem noch einige, für eine zuverlässige Kommunikation und Datenübertragung wichtige Kommunikationsprotokolle und darauf aufbauend noch weitere Protokolle für die Konfiguration und Diagnose des Systems, die in den ETHERNET basierenden WAGO-Feldbuskoppler/-controller implementiert sind. Diese Protokolle werden in den weiteren Kapiteln näher erläutert.

  • Seite 253: Tabelle 96: Netzwerkklasse Class A

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Die wichtigsten Informationen in dem IP-Header sind die IP-Adressen vom Absender und Empfänger sowie das benutzte Transportprotokoll. IP-Adressen Für die Kommunikation im Netz muss jeder Feldbusknoten über eine 32-Bit lange Internet-Adresse (IP Adresse) verfügen. Hinweis IP-Adressen müssen eindeutig sein!

  • Seite 254: Tabelle 98: Netzwerkklasse Class C

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller • Class C: (Net-ID: Byte 1 … Byte 3, Host-ID: Byte 4) Tabelle 98: Netzwerkklasse Class C z. B. 11000101 00010000 11101000 00010110 Net-ID Host-ID Die höchsten Bits bei Class C-Netzen sind immer '110'. D. h., das höchste Byte kann im Bereich von '110 00000' bis '110 11111' liegen.

  • Seite 255: Tabelle 100: Beispiel: Klasse B-Adresse Mit Feld Für Subnetzwerk-Id

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Subnetzwerke Um das Routing innerhalb von großen Netzwerken zu ermöglichen, wurde in der Spezifikation RFC 950 eine Konvention eingeführt. Dabei wird ein Teil der Internet-Adresse, die Host-ID, weiter unterteilt und zwar in eine Subnetzwerknummer und die eigentliche Stationsnummer des Knoten. Mit Hilfe der Netzwerknummer kann nun innerhalb des Teilnetzwerkes in interne Unternetzwerke verzweigt werden, von außen aber ist das gesamte Netzwerk als...

  • Seite 256: Tabelle 104: Beispiel Für Eine Ip-Adresse Aus Einem Class B-Netz

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Der Empfängerknoten, der sich in einem Subnetz befindet, berechnet zunächst die richtige Netzwerknummer aus seiner eigenen IP-Adresse und der Subnetzwerk- Maske. Erst im Anschluss daran, überprüft er die Knotennummer und liest dann bei Übereinstimmung den gesamten Paket-Rahmen aus.

  • Seite 257: Tcp (Transmission Control Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller ETHERNET sind Multicast-Adressen vorhanden, mit denen ein durch sie adressiertes Paket durch eine einzige Sendeoperation an mehrere Empfänger verschickt wird. Hier stützt man sich darauf, dass ein gemeinsames Medium die Möglichkeit bietet, Pakete an mehrere Empfänger gleichzeitig zu senden. Die Stationen untereinander müssen sich nicht informieren, wer zu einer Multicast-...

  • Seite 258: Udp (User Datagram Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.1.1.3 UDP (User Datagram Protocol) Das UDP-Protokoll ist, wie auch das TCP-Protokoll, für den Datentransport zuständig. Im Vergleich zum TCP-Protokoll ist UDP nicht verbindungsorientiert. Das heißt es gibt keine Kontrollmechanismen bei dem Datenaustausch zwischen Sender und Empfänger. Der Vorteil dieses Protokolls liegt in der Effizienz der übertragenen Daten und damit in der resultierenden höheren...

  • Seite 259: Konfigurations- Und Diagnoseprotokolle

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.2 Konfigurations- und Diagnoseprotokolle 12.1.2.1 BootP (Bootstrap Protocol) Mit dem „Bootstrap Protocol“ (BootP) können Sie dem Feldbuskoppler/ -controller in einem TCP/IP-Netzwerk eine IP-Adresse und andere Parameter zuweisen. Außerdem können Subnetzmaske und Gateway übermittelt werden. Die Protokollkommunikation besteht aus einer Client-Anfrage des Feldbuskopplers/-controllers und einer Server-Antwort von dem PC.

  • Seite 260: Dhcp (Dynamic Host Configuration Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 105: BootP-Optionen Option Bedeutung [OPT1] Subnetzmaske 32 Bit Adressmaske, die anzeigt, welche Bits der IP-Adresse das Netzwerk und welche die Netzwerkstationen bestimmen. [OPT2] Zeitzone Zeitverschiebung zwischen der lokalen Zeit und der UTC (Universal Time Coordinated).
  • Seite 261 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Sowohl BootP als auch DHCP weisen dem Feldbusknoten (Client) beim Starten eine IP-Adresse zu, der Ablauf ist dabei der gleiche wie bei BootP. Bei der Konfiguration der Netzwerkparameter über DHCP sendet der Feldbuskoppler/-controller nach der Initialisierung eigenständig eine Client Anfrage an den DHCP-Server z.
  • Seite 262 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Stattdessen gehen die Clients automatisch in bestimmten Zeitabständen einen Neubindungszustand ein, um die Zuordnung der geleasten Adressen am DHCP- Server zu erneuern. Dieser Vorgang wird im Hintergrund ausgeführt und ist für Sie als Anwender transparent.

  • Seite 263: Http (Hypertext Transfer Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Tabelle 106: DHCP-Optionen Option Bedeutung [OPT1] Subnetzmaske 32 Bit Adressmaske, die anzeigt, welche Bits der IP-Adresse das Netzwerk und welche die Netzwerkstationen bestimmen. [OPT2] Zeitzone Zeitverschiebung zwischen der lokalen Zeit und der UTC (Universal Time Coordinated).

  • Seite 264: Dns (Domain Name Systems)

    12.1.2.4 DNS (Domain Name Systems) Der DNS-Client ermöglicht die Umsetzung von logischen Internet-Namen, wie z. B. www.wago.com in die entsprechende dezimale, mit Trennpunkten dargestellte IP-Adresse über einen DNS-Server. Eine umgekehrte Zuordnung ist ebenso möglich. Die Adressen der DNS-Server werden mittels DHCP, BootP oder Web-based Management konfiguriert.

  • Seite 265: Snmp (Simple Network Management Protokoll)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Hinweis Zyklen für Flash auf 1 Million begrenzt! Bis zu 1 Million Schreibzyklen pro Sektor sind beim Beschreiben des Flash für das Dateisystem möglich. Das Dateisystem unterstützt „Wear-Leveling“, damit nicht immer auf dieselben Sektoren geschrieben wird.
  • Seite 266 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller SNMP stellt einen Standard für das Management von Geräten in einem TCP/IP- Netzwerk dar. Es dient dem Transport von Kontrolldaten, die den Austausch von Management-Informationen, Status- und Statistikdaten zwischen einzelnen Netzwerkkomponenten und einem Management-System ermöglichen.

  • Seite 267: Beschreibung Der Mib Ii

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.2.7.1 Beschreibung der MIB II Die Management Information Base MIB II nach RFC1213 unterteilt sich in die folgenden Gruppen: Tabelle 109: MIB-II-Gruppen Gruppe Identifier System Group 1.3.6.1.2.1.1 Interface Group 1.3.6.1.2.1.2 IP Group 1.3.6.1.2.1.4 IpRoute Table Group 1.3.6.1.2.1.4.21...

  • Seite 268: Anwendungsprotokolle

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.1.3 Anwendungsprotokolle Über die implementierten Anwendungsprotokolle ist mit dem Feldbuskoppler/ -controller die entsprechende feldbusspezifische Kommunikation möglich. Dadurch hat der Anwender einen einfachen Zugriff von dem jeweiligen Feldbus auf den Feldbusknoten. Die in dem Feldbuskoppler/-controller implementierten feldbusspezifischen Anwendungsprotokolle sind im Einzelnen in den nachfolgenden Kapiteln ausführlich beschrieben.

  • Seite 269: Bacnet-Komponenten

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.2 BACnet-Komponenten Nach dem BACnet-Standard werden 50 unterschiedliche Objekte und 37 Dienste auf Anwenderebene unterstützt. Ein Objekt setzt sich aus mehreren objektspezifischen Eigenschaften (Properties) zusammen. Auch Dienste (Services) präsentieren und übergeben ihre Daten in bestimmten Strukturen.
  • Seite 270 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 111: BACnet-Objekte Objekt Funktion 26 Global-Group Globale Gruppeneingaben, Objekt zur Gruppierung von lesbaren Eigenschaften beliebiger Objekte im gesamten Netzwerk 27 Trend-Log- Objekt zur Trend-Aufzeichnung für mehrere Werte, auch geräte- und netzwerkübergreifend Multiple 28 Load-Control Objekt zur Höchstlastbegrenzung, Laststeuerung...

  • Seite 271: Eigenschaften (Properties)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.2.2 Eigenschaften (Properties) Objekte werden durch spezifische Eigenschaften (Properties) beschrieben, die Werte besitzen. So lassen sich Objektinformationen wie Name, Zustand, Verhalten etc. des betreffenden Objektes ablesen. Folgende drei Eigenschaften sind allen Objekten gemein: • Object_Identifier (Objektbezeichner) •...
  • Seite 272 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller jedem Objekt eingesetzt werden. Es gelten die gleichen Algorithmen wie bei Intrinsic Reporting, CHANGE_OF_BITSTRING, CHANGE_OF_STATE, CHANGE_OF_VALUE, COMMAND_FAILURE, FLOATING_LIMIT, OUT_OF_RANGE, BUFFER_READY, CHANGE_OF_LIFE_SAFETY, UNSIGNED_RANGE, ACCESS_EVENT, CHANGE_OF_CHARACTERSTRING, DOUBLE_OUT_OF_RANGE, SIGNED_OUT_OF_RANGE, UNSIGNED_OUT_OF_RANGE, CHANGE_OF_STATUS_FLAGS Die aufgeführten Mechanismen sind auf folgende Alarm- und Ereignis-Dienste anwendbar: •...
  • Seite 273 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller • SubscribeCOV Service Anfrage um Aufnahme in die Empfängerliste für Wertänderungen. • SubscribeCOVProperty Service Zur Anfrage um Aufnahme in eine Empfängerliste für Wertänderungen, bestimmter Eigenschaften. Objektzugriff (Object Access Services) • AddListElement Service Fügt ein oder mehrere Listenelemente zu Objekteigenschaften hinzu, die ihrerseits aus Listen bestehen.
  • Seite 274 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller • AtomicWriteFile Service Anfrage einer Datei, die als Ganzes oder als Teil geöffnet, geschrieben und wieder geschlossen wird. Ferngerätezugriff (Remote Device Management Service) • DeviceCommunicationControl-Service Clients weisen entfernte Geräte an, die Kommunikation mit allen Protokolleinheiten der Anwendungsschicht (Application Protocol Data Units - APDUs) für eine bestimmte Zeit zu stoppen.

  • Seite 275: Client-Server-Kommunikation

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Virtuelle Terminaldienste (Virtual-Terminal-Service) • VT-Open Service Stellt eine Verbindung zu einem Netzwerk her. • VT-Close Service Bricht die Verbindung ab. • VT-Data Service Überträgt Daten zwischen Netzteilnehmern. 12.1.3.1.2.3.1 Client-Server-Kommunikation Bei der Client-Server-Kommunikation werden grundsätzlich Client und Server mit unterschiedlichen Funktionen bedacht.

  • Seite 276: Tabelle 112: Prioritätsebenen

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 112: Prioritätsebenen Prioritätsebene Anwendung 1 (hoch) Manuelle Sicherheitsregelung (Manual-Life Safety) Automatische (Automatic-Life Safety) Sicherheitsregelung Frei verfügbar Frei verfügbar Anwendungssteuerung für (Critical Equipment kritische Prozesse Control) Zeitlich begrenztes Ein- (Minimum On/Off) /Ausschalten Frei verfügbar Manuelle Einstellungen (Manual Operator) Frei verfügbar...

  • Seite 277: Abbildung 94: Beispiel Einer Priorisierung

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Abbildung 94: Beispiel einer Priorisierung Minimum On/Off Einige Objekte, wie beispielsweise das Binary-Output-Objekt, besitzen die Eigenschaften „Minimum_Off_Time“ und „Minimum_On_Time“. Sind diese Eigenschaften mit Werten belegt (Unsigned32), geben diese in Sekunden an, wie lange der momentane Zustand erhalten bleiben muss, bevor ein anderer eintreten kann.
  • Seite 278 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Die Änderung zum Wert „UP“ hat mit der Priorität „1“ den Vorrang und wird als Present_Value im Objekt eingetragen. Der Wert „UP“ wird auf die Prioritätsebene „6“ übertragen, die für zeitlich begrenztes Ein- und Ausschalten vorgesehen ist. Die Jalousie wird hochgefahren.

  • Seite 279: Interoperabilitätsbereiche (Iob)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.2.4 Interoperabilitätsbereiche (IOB) Die Anforderungen für die Gesamtoperabilität des Systems werden in 5 Bereiche gegliedert. Diese Bereiche legen Funktionalitäten für Teilbereiche der Anforderungen fest und dienen als Grundlage für die Bewertung der Interopera- bilität. Sie werden als Interoperabilitätsbereiche (IOBs) oder in englischer Sprache...
  • Seite 280 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller AE-N-A Alarm-and-Event-Notification-A Beispiel: Der Client (A) verarbeitet Alarme und Meldungen. Hierfür sind die Dienste ConfirmedEventNotification und UnconfirmedEventNotification notwendig. Diese ermöglichen eine Rückmeldung an den Initiator über die Verarbeitbarkeit der Ereignismeldung. Zeitplansteuerung (Scheduling - SCHED) Über das Scheduling sind Aktionen, die zeitabhängig gesteuert werden sollen, einstellbar.

  • Seite 281: Bacnet Interoperabilitätsblöcke (Bacnet Interoperability-Building-Blocks - Bibbs)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller DM-DDB-A Device-Management-Dynamic-Device-Binding-A Beispiel: Ein Gerät A informiert sich über andere im Netzwerk befindliche Geräte und interpretiert Geräte-Angaben. Jeder IOB bzw. IA setzt sich aus mehreren BIBBs zusammen. Diese beinhalten Funktionen, die je nach Geräteprofil variieren (siehe Kapitel „Geräteprofile“).

  • Seite 282: Protokoll-Umsetzungsbestätigung (Protocol-Implementation-Conformance-Statement - Pics)

    • ob segmentierte Antworten unterstützt werden Information Weitere Information Das Dokument PICS zum Handbuch „BACnet/IP-Controller 750-831“ finden Sie auf der Internetseite http://www.wago.com unter Dokumentation  WAGO-I/O-SYSTEM 750  Feldbuskoppler und programmierbare Feldbuscontroller  750-831  Weitere Informationen Handbuch Version 1.2.1...

  • Seite 283: Geräteprofile

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.2.7 Geräteprofile Es werden acht Geräteprofile unterschieden, die im Anhang L des BACnet- Standards definiert sind. Das Aufsplitten erfolgt nach den minimal zu unterstützenden BIBBs im jeweiligen IOB und ermöglicht einen schnellen und aussagekräftigen Vergleich zwischen unterschiedlichen BACnet-Geräten.

  • Seite 284: Datentypen

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 113: IOBs/BIBBs der standardisierten Geräteprofile B-AWS B-OWS B-OD B-BC B-AAC B-ASC B-SA B-SS Data Sharing DS-RP-A,B DS-RP-A,B DS-RP-A,B DS-RP-A,B DS-RP-B DS-RP-B DS-RP-B DS-RP-B DS-RPM-A DS-RPM-A DS-RPM-A,B DS-RPM-B DS-WP-A DS-WP-A DS-WP-A DS-WP-A,B DS-WP-B DS-WP-B DS-WP-B...

  • Seite 285: Bacnet-Komponenten Im Überblick

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.2.9 BACnet-Komponenten im Überblick Die folgende Abbildung verdeutlicht den Zusammenhang der zuvor genannten Komponenten am Beispiel eines BACnet-Building-Controllers (B-BC). Abbildung 96: Zusammenhang der BACnet-Komponenten Handbuch Version 1.2.1...

  • Seite 286: Einsatzbereiche In Der Gebäudeautomation

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.1.3.1.3 Einsatzbereiche in der Gebäudeautomation Der Einsatz von BACnet-Geräten hat den Vorteil, dass viele verschiedene Geräte und Netze einfach miteinander verbunden und administriert werden können. Das BACnet-Protokoll deckt dabei die Kommunikation auf der Automatisierungs- und Management-Ebene ab.

  • Seite 287: Automationsebene

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.3.2 Automationsebene Die Automationsebene umfasst die Alarmorganisation und die Bedienung von Anlagen. Anwendungsbereiche • Überwachen • Optimieren • Steuern • Regeln • Melden 12.1.3.1.3.3 Feldebene Auf dieser Ebene erfolgt die Steuerung einzelner Geräte und Alarmmeldungen, z.
  • Seite 288 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller BACnet-Network-Layer Auf dieser Vermittlungsschicht erfolgt der Datentransport via BACnet, Profibus FMS, World-FIP und/oder EIBnet. BACnet-Virtual-Link-Layer (BVLL) Diese Schicht umfasst die Sicherung und Bitübertragung der Daten. Die Daten können über Protokolle und Anschlussmöglichkeiten, die im Standard festgelegt sind, übertragen werden.

  • Seite 289: Bacnet Im Netzwerk

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.1.3.1.5 BACnet im Netzwerk Es gibt 2 Möglichkeiten, Nachrichten über Netze zu senden, die auf dem Internetprotokoll (IP) basieren • IP-Message-Tunneling • BACnet/IP 12.1.3.1.5.1 IP-Message-Tunneling Geräte, die nicht über BACnet/IP kommunizieren oder keine vom BACnet- Standard spezifizierten Schnittstellen zur Kommunikation verwenden, benötigen...

  • Seite 290: Bacnet/Ip

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.1.3.1.5.2 BACnet/IP Zur Datenübertragung mittels BACnet/IP muss jedes einzelne BACnet-Gerät in einem Subnetz IP-fähig sein, verfügt also über eine eigene IP-Adresse und einen IP-Protokoll-Stack. So können Geräte direkt miteinander kommunizieren. Es sind keine Tunneling-Router notwendig (siehe folgende Abbildung).

  • Seite 291: Bacnet/Ip In Fremde Netze

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Abbildung 101: Versenden einer Broadcast-Nachricht 12.1.3.1.5.4 BACnet/IP in fremde Netze Wenn ein Gerät, welches in ein Subnetz eingebunden ist und Broadcasts aus einem anderen Subnetz empfangen oder in ein anderes Subnetz senden möchte, werden in beiden Subnetzen BBMDs benötigt.

  • Seite 292: Modbus-Funktionen

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2 MODBUS-Funktionen 12.2.1 Allgemeines MODBUS ist ein herstellerunabhängiger, offener Feldbusstandard für vielfältige Anwendungen in der Fertigungs- und Prozessautomation. Das MODBUS-Protokoll ist nach dem aktuellen Internet-Draft der IETF (Internet Engineering Task Force) implementiert und erfüllt folgende Funktionen: •...

  • Seite 293: Tabelle 115: Grunddatentypen Des Modbus-Protokolls

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Information Weitere Information Weiterführende Informationen zu der „Open MODBUS/TCP Specification“ finden Sie im Internet unter: http://www.modbus.org Das MODBUS-Protokoll basiert dabei im Wesentlichen auf den folgenden Grunddatentypen: Tabelle 115: Grunddatentypen des MODBUS-Protokolls Datentyp Länge Beschreibung Discrete Inputs 1 Bit Digitale Eingänge...
  • Seite 294 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller FC23 0x17 Read/Write Lesen und Schreiben mehrerer R/W: Prozessabbild, Multiple Ausgangsregister PFC-Variablen, Registers NOVRAM Um eine gewünschte Funktion auszuführen, wird der entsprechende Funktionscode und die Adresse des ausgewählten Ein- oder Ausgangskanals angegeben. Hinweis Bei der Adressierung auf das verwendete Zahlensystem achten! Die aufgeführten Beispiele verwenden als Zahlenformat das...

  • Seite 295: Anwendung Der Modbus-Funktionen

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.2 Anwendung der MODBUS-Funktionen Die grafische Übersicht zeigt anhand eines exemplarischen Feldbusknotens den Zugriff einiger MODBUS-Funktionen auf die Daten des Prozessabbildes. Abbildung 103: Anwendung von MODBUS-Funktionen für einen Feldbuskoppler/-controller Hinweis Registerfunktionen für analoge Signale, Coil-Funktionen für binäre Signale verwenden! Es ist sinnvoll, auf die analogen Signale mit Registerfunktionen ...

  • Seite 296: Beschreibung Der Modbus-Funktionen

    Alle implementierten MODBUS-Funktionen werden in der folgenden Weise ausgeführt: Mit der Eingabe eines Funktionscodes stellt der MODBUS/TCP-Master (z. B. ein PC) eine entsprechende Anfrage (Request) an den WAGO- Feldbusknoten. Der WAGO-Feldbusknoten sendet ein Telegramm als Antwort (Response) an den Master zurück.

  • Seite 297: Funktionscode Fc1 (Read Coils)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.3.1 Funktionscode FC1 (Read Coils) Diese Funktion liest den Inhalt mehrerer Eingangs- und Ausgangsbits. Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits. Beispiel: Eine Anfrage, mit welcher Bit 0 bis Bit 7 gelesen werden.

  • Seite 298: Tabelle 121: Aufbau Der Exception Für Den Funktionscode Fc1

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Aufbau der Exception Tabelle 121: Aufbau der Exception für den Funktionscode FC1 Byte Feldname Beispiel Byte 7 MODBUS function code 0x81 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.2.1...

  • Seite 299: Funktionscode Fc2 (Read Discrete Inputs)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.3.2 Funktionscode FC2 (Read Discrete Inputs) Diese Funktion liest den Inhalt mehrerer Eingangsbits (digitale Eingänge). Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits. Beispiel: Eine Anfrage, mit welcher Bit 0 bis Bit 7 gelesen werden.

  • Seite 300: Tabelle 125: Aufbau Der Exception Für Den Funktionscode Fc2

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Aufbau der Exception Tabelle 125: Aufbau der Exception für den Funktionscode FC2 Byte Feldname Beispiel Byte 7 MODBUS function code 0x82 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.2.1...

  • Seite 301: Funktionscode Fc3 (Read Holding Registers)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.3.3 Funktionscode FC3 (Read Holding Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden. Die Adressierung beginnt mit 0.

  • Seite 302: Funktionscode Fc4 (Read Input Registers)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.3.4 Funktionscode FC4 (Read Input Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden sollen. Die Adressierung beginnt mit 0.

  • Seite 303: Funktionscode Fc5 (Write Single Coil)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.3.5 Funktionscode FC5 (Write Single Coil) Diese Funktion dient dazu, ein digitales Ausgangsbit zu schreiben. Aufbau des Request Die Anfrage bestimmt die Adresse des Ausgangsbits. Die Adressierung beginnt mit 0. Beispiel: Setzen des 2. Ausgangsbits (Adresse 1).

  • Seite 304: Funktionscode Fc6 (Write Single Register)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.3.6 Funktionscode FC6 (Write Single Register) Diese Funktion schreibt einen Wert in ein einzelnes Ausgangswort (Ausgangsregister). Aufbau des Request Die Adressierung beginnt mit 0. Die Anfrage bestimmt die Adresse des Ausgangswortes, das gesetzt werden soll. Der zu setzende Wert wird im Anfragedatenfeld bestimmt.

  • Seite 305: Funktionscode Fc11 (Get Comm Event Counter)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.3.7 Funktionscode FC11 (Get Comm Event Counter) Diese Funktion gibt ein Statuswort und einen Ereigniszähler aus dem Kommuni- kationsereigniszähler des Feldbuscontrollers zurück. Die übergeordnete Steuerung kann mit diesem Zähler feststellen, ob der Feldbuscontroller die Nachrichten fehlerlos verarbeitet hat.

  • Seite 306: Funktionscode Fc15 (Write Multiple Coils)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.3.8 Funktionscode FC15 (Write Multiple Coils) Mit dieser Funktion wird eine Anzahl von bis zu 256 Ausgangsbits auf 1 oder 0 gesetzt. Aufbau des Request Das erste Bit wird mit 0 adressiert. In der Anfrage werden die Bits spezifiziert, die gesetzt werden sollen.

  • Seite 307: Tabelle 143: Aufbau Der Exception Für Den Funktionscode Fc15

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Aufbau der Exception Tabelle 143: Aufbau der Exception für den Funktionscode FC15 Byte Feldname Beispiel Byte 7 MODBUS function code 0x8F Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.2.1...

  • Seite 308: Funktionscode Fc16 (Write Multiple Registers)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.3.9 Funktionscode FC16 (Write Multiple Registers) Diese Funktion schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister). Aufbau des Request Das erste Register wird mit 0 adressiert. Die Anfragenachricht bestimmt die Register, die gesetzt werden sollen.

  • Seite 309: Funktionscode Fc22 (Mask Write Register)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.3.10 Funktionscode FC22 (Mask Write Register) Diese Funktion dient dazu einzelne Bits innerhalb eines Registers zu manipulieren. Aufbau des Request Tabelle 147: Aufbau des Request für den Funktionscode FC22 Byte Feldname Beispiel Byte 0, 1...

  • Seite 310: Funktionscode Fc23 (Read/Write Multiple Registers)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.3.11 Funktionscode FC23 (Read/Write Multiple Registers) Diese Funktion liest Registerwerte aus und schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister). Der Schreibzugriff wird vor dem Lesezugriff ausgeführt. Aufbau des Request Das erste Register wird mit 0 adressiert.
  • Seite 311 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Hinweis Ergebnisse in überlappenden Registerbereichen sind undefiniert! Wenn sich für das Lesen und Schreiben Registerbereiche überlappen, sind die Ergebnisse undefiniert. Handbuch Version 1.2.1...

  • Seite 312: Modbus-Register-Mapping

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.4 MODBUS-Register-Mapping In den folgenden Tabellen werden die MODBUS-Adressierung und die entsprechende IEC-61131-Adressierung für das Prozessabbild, die PFC- Variablen, die NOVRAM-Daten und die internen Variablen dargestellt. Über die Registerdienste lassen sich die Zustände von komplexen und digitalen Busklemmen ermitteln oder verändern.

  • Seite 313: Tabelle 154: Registerzugriff Schreiben (Mit Fc6, Fc16, Fc22 Und Fc23)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Registerzugriff Schreiben (mit FC6, FC16, FC22 und FC23) Tabelle 154: Registerzugriff Schreiben (mit FC6, FC16, FC22 und FC23) MODBUS-Adresse IEC-61131- Speicherbereich [dez] [hex] Adresse 0...255 0x0000...0x00FF %QW0...%QW255 Physical-Output-Area (1) First 256 Words of physical output data 256...511...

  • Seite 314: Tabelle 155: Bitzugriff Lesen (Mit Fc1 Und Fc2)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Bitzugriff Lesen (mit FC1 und FC2) Tabelle 155: Bitzugriff Lesen (mit FC1 und FC2) MODBUS-Adresse Speicherbereich Beschreibung [dez] [hex] 0...511 0x0000...0x01FF Physical Input Area (1) First 512 digital inputs 512...1023 0x0200...0x03FF Physical Output Area (1) First 512 digital outputs 1024...4095...

  • Seite 315: Modbus-Register

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.5 MODBUS-Register Tabelle 157: MODBUS-Register Register- Zugriff Länge Beschreibung adresse (Wort) 0x1000 Watchdog-Zeit lesen/schreiben 0x1001 1 … 2 Watchdog-Codiermaske 1...16 0x1002 Watchdog-Codiermaske 17...32 0x1003 Watchdog-Trigger 0x1004 Minimale Triggerzeit 0x1005 Watchdog stoppen (Schreibsequenz 0xAAAA, 0x5555) 0x1006...

  • Seite 316: Zugriff Auf Registerwerte

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 158: MODBUS-Register (Fortsetzung) Register- Zugriff Länge Beschreibung adresse (Wort) 0x2020 1 … 16 Kurzbeschreibung Feldbuskoppler/-controller 0x2021 1 … 8 Kompilierzeit der Firmware 0x2022 1 … 8 Kompilierdatum der Firmware 0x2023 1 … 32 Angabe des Firmware-Loaders 0x2030 1 …...

  • Seite 317: Tabelle 159: Registeradresse 0X1000

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Register (0x1001) ein Funktionscode geschrieben wird, der ungleich 0 ist. Die Möglichkeit zur anschließenden Aktivierung nach einem Time-out besteht darin, in das Toggle-Register (0x1003) oder in das Register 0x1007 einen von 0 abweichenden Wert zu schreiben.

  • Seite 318: Tabelle 160: Registeradresse 0X1001

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 160: Registeradresse 0x1001 Registeradresse 0x1001 (4097 Watchdog-Funktion Codiermaske, Funktionscode 1...16, WDFCM_1_16 Wert Lesen/schreiben Zugang Standard 0xFFFF Mittels dieser Maske sind die Funktionscodes einstellbar, um die Watchdog- Beschreibung Funktion zu triggern. Mit einer „1“ an den folgend beschriebenen Bitpositionen kann der Funktionscode ausgewählt werden:...

  • Seite 319: Tabelle 163: Registeradresse 0X1004

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Tabelle 163: Registeradresse 0x1004 Registeradresse 0x1004 (4100 Minimale aktuelle Trigger-Zeit, WD_AC_TRG_TIME Wert Lesen Zugang Standard 0xFFFF Dieses Register speichert die aktuell kleinste Watchdog-Trigger-Zeit. Bei einem Beschreibung Triggern des Watchdogs, wird der gespeicherte Wert mit dem aktuellen verglichen.

  • Seite 320: Tabelle 168: Registeradresse 0X1009

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 168: Registeradresse 0x1009 Registeradresse 0x1009 (4105 MODBUS-Socket nach Watchdog-Time-out schließen Wert Lesen/schreiben Zugang Beschreibung 0: MODBUS-Socket wird nicht geschlossen 1: MODBUS-Socket wird geschlossen Tabelle 169: Registeradresse 0x100A Registeradresse 0x100A (4106 Alternativer Watchdog Wert Zugang...

  • Seite 321: Tabelle 171: Registeradresse 0X100B

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Watchdog für eine Zeitüberschreitung von 10 Minuten oder mehr setzen Schreiben Sie 0x1770 (= 10*60*1000 ms / 100 ms) in das Register für Zeitüberschreitung (0x1000). (Register 0x1000 arbeitet mit Vielfachen von 100 ms; 10 min = 600.000 ms; 600.000 ms / 100 ms = 6000...

  • Seite 322: Diagnoseregister

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 12.2.5.3 Diagnoseregister Folgende Register können gelesen werden, um einen Fehler des Feldbusknotens zu bestimmen: Tabelle 172: Registeradresse 0x1020 Registeradresse 0x1020 (4128 Wert LedErrCode Zugang Lesen Angabe des Fehlercodes Beschreibung Tabelle 173: Registeradresse 0x1021 Registeradresse 0x1021 (4129...

  • Seite 323: Konfigurationsregister

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.5.4 Konfigurationsregister Folgende Register können gelesen werden, um die Konfiguration der angeschlossenen Busklemmen zu bestimmen: Tabelle 174: Registeradresse 0x1022 Registeradresse 0x1022 (4130 Wert CnfLen.AnalogOut Zugang Lesen Anzahl E/A-Bits bei den Prozessdatenworten der Ausgänge Beschreibung Tabelle 175: Registeradresse 0x1023...

  • Seite 324: Tabelle 179: Registeradresse 0X1029

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 179: Registeradresse 0x1029 Registeradresse 0x1029 (4137 ) mit bis zu 9 Worten MODBUS/TCP-Statistik Wert Lesen/schreiben Zugang  Klemmenbusfehler, Feldbusfehler bei Beschreibung 1 Wort SlaveDeviceFailure eingeschaltetem Watchdog  Fehler im MODBUS/TCP-Header 1 Wort BadProtocol  Falsche Telegrammlänge 1 Wort BadLength ...

  • Seite 325: Tabelle 184: Registeradresse 0X1035

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Tabelle 184: Registeradresse 0x1035 Registeradresse 0x1035 (4149 ) 1 Wort Konfiguration des Timeoffsets zur GMT Zeit Wert Lesen / schreiben Zugang Standard 0x0000 In diesem Register kann der Zeit-Offset zur GMT-Zeit eingestellt werden. Die Beschreibung Offset-Einstellung ist in dem Bereich von -12 bis +12 Stunden möglich.

  • Seite 326: Tabelle 188: Registeradresse 0X2030

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 188: Registeradresse 0x2030 Registeradresse 0x2030 (8240 ) mit bis zu 65 Worten Beschreibung der angeschlossenen Busklemmen Wert Lesen der Busklemmen 0...64 Zugang Beschreibung Länge 1...65 Worte Über Register 0x2030 kann die Konfiguration des Knotens ermittelt werden.

  • Seite 327: Tabelle 190: Registeradresse 0X2032

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller Tabelle 190: Registeradresse 0x2032 Registeradresse 0x2032 (8242 ) mit bis zu 65 Worten Beschreibung der angeschlossenen Busklemmen Wert Lesen der Busklemmen 129...192 Zugang Beschreibung Länge 1...64 Worte Über Register 0x2032 kann die Konfiguration des Knotens ermittelt werden.

  • Seite 328: Tabelle 194: Registeradresse 0X2042

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 194: Registeradresse 0x2042 Registeradresse 0x2042 (8258 Dateien extrahieren Wert Schreiben (Schreibsequenz 0xAA55 oder 0x55AA) Zugang Beschreibung Die Standarddateien (HTML-Seiten) des Feldbuskopplers/-controllers werden extrahiert und in das Flash geschrieben. Tabelle 195: Registeradresse 0x2043 Registeradresse 0x2043 (8259...

  • Seite 329: Firmware-Informationsregister

    ) mit bis zu 1 Wort Wert Item number, INFO_ITEM Lesen Zugang WAGO-Bestellnummer, z. B. 0x0349 (841 dez.) für den Controller 750-841, Beschreibung 0x0155 (341 dec.) für den Feldbuskoppler 750-341 etc. Tabelle 199: Registeradresse 0x2013 Registeradresse 0x2013 (8211 ) mit bis zu 1 Wort...

  • Seite 330: Tabelle 202: Registeradresse 0X2021

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 202: Registeradresse 0x2021 Registeradresse 0x2021 (8225 ) mit bis zu 8 Worten Description, INFO_DESCRIPTION Wert Lesen Zugang Beschreibung Zeit des Firmwarestandes, 8 Worte Tabelle 203: Registeradresse 0x2022 Registeradresse 0x2022 (8226 ) mit bis zu 8 Worten...

  • Seite 331: Konstantenregister

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-831 BACnet/IP-Controller 12.2.5.6 Konstantenregister Folgende Register enthalten Konstanten, die genutzt werden können, um die Kommunikation mit dem Master zu testen: Tabelle 205: Registeradresse 0x2000 Registeradresse 0x2000 (8192 Wert Null, GP_ZERO Zugang Lesen Konstante mit Null Beschreibung Tabelle 206: Registeradresse 0x2001...

  • Seite 332: Tabelle 211: Registeradresse 0X2006

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 211: Registeradresse 0x2006 Registeradresse 0x2006 (8198 Größte negative Zahl, GP_MAX_NEG Wert Lesen Zugang Beschreibung Konstante, um die Arithmetik zu kontrollieren Tabelle 212: Registeradresse 0x2007 Registeradresse 0x2007 (8199 Größte halbe positive Zahl, GP_HALF_POS Wert Zugang...

  • Seite 333: Busklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Busklemmen 13.1 Übersicht Für den Aufbau von Applikationen mit dem WAGO-I/O-SYSTEM 750 sind verschiedene Arten von Busklemmen verfügbar: • Digitaleingangsklemmen • Digitalausgangsklemmen • Analogeingangsklemmen • Analogausgangsklemmen • Sonderklemmen • Systemklemmen Eine detaillierte Beschreibung zu jeder Busklemme und deren Varianten entnehmen Sie den Handbüchern zu den Busklemmen.

  • Seite 334: Aufbau Der Prozessdaten Für Modbus/Tcp

    Die interne Darstellung der Daten, die größer als ein Byte sind, erfolgt nach dem Intel-Format. Im Folgenden wird für alle Busklemmen des WAGO-I/O-SYSTEMs 750 und 753 die feldbusspezifische Darstellung im Prozessabbild für MODBUS/TCP beschrieben und der Aufbau der Prozesswerte gezeigt.

  • Seite 335: Digitaleingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.1 Digitaleingangsklemmen Die Digitaleingangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Signalzustand des jeweiligen Kanals angibt. Diese Bits werden in das Eingangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 336: 2-Kanal-Digitaleingangsklemmen Mit Diagnose Und Ausgangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.1.4 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten 750-418 753-418 Die Digitaleingangsklemme liefert über die Prozesswerte im Eingangsprozessabbild hinaus 4 Bit Daten, die im Ausgangsprozessabbild dargestellt werden. Tabelle 218: 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten Eingangsprozessabbild Bit 7...

  • Seite 337: 8-Kanal-Digitaleingangsklemme Ptc Mit Diagnose Und Ausgangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.1.7 8-Kanal-Digitaleingangsklemme PTC mit Diagnose und Ausgangsdaten 750-1425 Die Digitaleingangsklemme PTC liefert über einen logischen Kanal 2 Byte für das Ein- und Ausgangsprozessabbild. Der Signalzustand der PTC-Eingänge DI1 … DI8 wird über das Eingangsdatenbyte D0 an den Feldbuskoppler/-controller übertragen.

  • Seite 338: Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.2 Digitalausgangsklemmen Die Digitalausgangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Status des jeweiligen Kanals angibt. Diese Bits werden in das Ausgangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 339: 2-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.2.3 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-507 (-508), -522, 753-507 Die Digitalausgangsklemmen liefern über die 2-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 2 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 340: 4-Kanal-Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.2.4 4-Kanal-Digitalausgangsklemmen 750-504, -516, -519, -531, 753-504, -516, -531, -540 Tabelle 227: 4-Kanal-Digitalausgangsklemmen Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 steuert steuert steuert steuert DO 4...

  • Seite 341: 8-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.2.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-537 Die Digitalausgangsklemmen liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 342: 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.2.9 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen 750-1502, -1506 Tabelle 232: 8-Kanal-Digitalein-/ -ausgangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit DI 8...

  • Seite 343: Analogeingangsklemmen

    Information Informationen zum Steuer-/Statusbyteaufbau Den speziellen Aufbau der jeweiligen Steuer-/Statusbytes entnehmen Sie bitte der zugehörigen Busklemmenbeschreibung. Ein Handbuch mit der jeweiligen Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Homepage unter: www.wago.com. 13.2.3.1 1-Kanal-Analogeingangsklemmen 750-491, (und alle Varianten)

  • Seite 344: 4-Kanal-Analogeingangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.3.3 4-Kanal-Analogeingangsklemmen 750-450, -453, -455, -457, -459, -460, -468, (und alle Varianten), 753-453, -455, -457, -459 Tabelle 235: 4-Kanal-Analogeingangsklemmen Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Messwert Kanal 1 Messwert Kanal 2...

  • Seite 345: 3-Phasen-Leistungsmessklemme

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.3.4 3-Phasen-Leistungsmessklemme 750-493 Die Analogeingangsklemmen erscheinen mit insgesamt 9 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 6 Datenbytes sowie drei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 6 Worte im Prozessabbild belegt. Tabelle 236: 3-Phasen-Leistungsmessklemme...

  • Seite 346: 8-Kanal-Analogeingangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.3.5 8-Kanal-Analogeingangsklemmen 750-451 Tabelle 237: 8-Kanal-Analogeingangsklemmen Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Messwert Kanal 1 Messwert Kanal 2 Messwert Kanal 3 Messwert Kanal 4 Messwert Kanal 5 Messwert Kanal 6 Messwert Kanal 7...

  • Seite 347: Analogausgangsklemmen

    Information Informationen zum Steuer-/Statusbyteaufbau Den speziellen Aufbau der jeweiligen Steuer-/Statusbytes entnehmen Sie bitte der zugehörigen Busklemmenbeschreibung. Ein Handbuch mit der jeweiligen Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Homepage unter: www.wago.com. 13.2.4.1 2-Kanal-Analogausgangsklemmen 750-550, -552, -554, -556, -560, -562, 563, -585, (und alle Varianten),...

  • Seite 348: 8-Kanal-Analogausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.4.3 8-Kanal-Analogausgangsklemmen Tabelle 240: 8-Kanal-Analogausgangsklemmen Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Ausgabewert Kanal 1 Ausgabewert Kanal 2 Ausgabewert Kanal 3 Ausgabewert Kanal 4 Ausgabewert Kanal 5 Ausgabewert Kanal 6 Ausgabewert Kanal 7...

  • Seite 349: Sonderklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.5 Sonderklemmen Bei einzelnen Klemmen wird neben den Datenbytes auch das Control-/Statusbyte eingeblendet. Dieses dient dem bidirektionalen Datenaustausch der Busklemme mit der übergeordneten Steuerung. Das Control-Byte wird von der Steuerung an die Klemme und das Statusbyte von der Klemme an die Steuerung übertragen.

  • Seite 350: Tabelle 242: Zählerklemmen 750-404/000-005

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 750-404/000-005 Die Zählerklemmen belegen insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer- /Statusbyte. Diese Busklemmen liefern pro Zähler 16-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt.

  • Seite 351: Pulsweitenklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 13.2.5.2 Pulsweitenklemmen 750-511, (und alle Varianten /xxx-xxx) Diese Pulsweitenklemmen belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie zwei zusätzliche Steuer- /Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 352: Serielle Schnittstellen Mit Standard-Datenformat

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.5.4 Serielle Schnittstellen mit Standard-Datenformat 750-650/000-001, -014, -015, -016 750-653/000-001, -006 Die seriellen Schnittstellenklemmen, die auf das Standard-Datenformat eingestellt sind, belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes und ein zusätzliches Steuer-/Statusbyte.

  • Seite 353: Weg- Und Winkelmessung

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Tabelle 248: SSI-Geber Interface Busklemmen mit alternativem Datenformat Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Datenbytes 13.2.5.7 Weg- und Winkelmessung 750-631/000-004, -010, -011 Die Busklemme 750-631 belegt 5 Bytes im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds.

  • Seite 354: Tabelle 250: Incremental-Encoder-Interface 750-634

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 250: Incremental-Encoder-Interface 750-634 Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte nicht genutzt Statusbyte Zählerwort (D2) *) nicht genutzt (Periodendauer) Latchwort Ist durch das Steuerbyte die Betriebsart Periodendauermessung eingestellt, wird in D2 zusammen mit D3/D4 die Periodendauer als 24-Bit-Wert ausgegeben.

  • Seite 355: Dc-Drive Controller

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller 750-635, 753-635 Die Digitale Impuls Schnittstelle belegt insgesamt 4 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt. Tabelle 252: Digitale Impuls Schnittstelle 750-635...

  • Seite 356: Steppercontroller

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Steuerbyte C1 Steuerbyte C0 Sollposition Sollposition (LSB) Sollposition Sollposition (MSB) 13.2.5.9 Steppercontroller 750-670 Der Steppercontroller RS 422 / 24 V / 20 mA 750-670 stellt dem Feldbuskoppler über 1 logischen Kanal 12 Byte Ein- und Ausgangsprozessabbild zur Verfügung.

  • Seite 357: Rtc-Modul

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Reserviert Reserviert Control-Byte C0 Prozessdaten*) / Mailbox**) Prozessdaten*) / Control-Byte C3 Reserviert**) Control-Byte C1 Control-Byte C2 Zyklisches Prozessabbild (Mailbox ausgeschaltet). Mailboxprozessabbild (Mailbox eingeschaltet) 13.2.5.10 RTC-Modul...

  • Seite 358: Dali-Multi-Master-Klemme

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte DALI-Befehl, Steuerbyte DSI-Dimmwert Parameter 2 DALI-Adresse Command-Extension Parameter 1 13.2.5.12 DALI-Multi-Master-Klemme 753-647 Die DALI-Multi-Master-Klemme belegt insgesamt 24 Byte im Ein- und Ausgangsbereich des Prozessabbildes. Die DALI-Multi-Master-Klemme kann im „Easy-Modus“ (Standardeinstellung) und im „Full-Modus“...

  • Seite 359: Tabelle 257: Übersicht Über Das Eingangsprozessabbild Im „Easy-Modus

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Tabelle 257: Übersicht über das Eingangsprozessabbild im „Easy-Modus“ Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte res. Status Broadcast schalten: Bit 0: 1-/2-Tasten-Modus Bit 2: Broadcast-Status EIN/AUS Bit 1,3-7: - DA4…DA7 DA0…DA3 Bitpaar für DALI-Adresse DA0: DA12…DA15...

  • Seite 360: Lon ® -Ftt-Klemme

    -FTT-Klemme 753-648 ® Das Prozessabbild der LON -FTT-Klemme besteht aus einem Steuer-/Statusbyte und 23 Byte bidirektionaler Kommunikationsdaten, die von dem WAGO-I/O- PRO- Funktionsbaustein „LON_01.lib“ verarbeitet werden. Dieser Baustein ist für ® die Funktion der LON -FTT-Klemme unbedingt erforderlich und stellt steuerungsseitig eine Anwenderschnittstelle zur Verfügung.

  • Seite 361: Bluetooth Rf-Transceiver

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Tabelle 260: MP-Bus-Masterklemme 750-643 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte erweitertes Steuer- C1/S1 C0/S0 Steuer- /Statusbyte /Statusbyte Datenbytes ® 13.2.5.16 Bluetooth RF-Transceiver 750-644 ® Die Größe des Prozessabbildes der Bluetooth -Busklemme ist in den festgelegten Größen 12, 24 oder 48 Byte einstellbar.

  • Seite 362: Schwingstärke/Wälzlagerüberwachung Vib I/O

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 13.2.5.17 Schwingstärke/Wälzlagerüberwachung VIB I/O 750-645 Die Schwingstärke/Wälzlagerüberwachung VIB I/O belegt insgesamt 12 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 8 Datenbytes und vier zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 8 Worte im Prozessabbild belegt.

  • Seite 363: As-Interface-Masterklemme

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Tabelle 263: KNX/EIB/TP1-Klemme 753-646 Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte nicht genutzt Statusbyte Erweitertes Statusbyte Opcode Datenbyte 1 Datenbyte 0 Datenbyte 3 Datenbyte 2 Datenbyte 5 Datenbyte 4 Datenbyte 7 Datenbyte 6...

  • Seite 364: Systemklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Wenn die Mailbox überlagerbar eingestellt ist (Modus 2), enthalten diese Worte Mailbox- oder Prozessdaten. Die weiteren Worte enthalten die restlichen Prozessdaten. Die Einstellung der Mailbox- und Prozessabbildgrößen erfolgt mit dem Inbetriebnahmetool WAGO-I/O-CHECK. Tabelle 264: AS-Interface-Masterklemme 750-655...

  • Seite 365: Tabelle 266: Binäre Platzhalterklemmen 750-622 (Mit Dem Verhalten Einer 2 Di)

    WAGO-I/O-SYSTEM 750 Busklemmen 750-831 BACnet/IP-Controller Tabelle 266: Binäre Platzhalterklemmen 750-622 (mit dem Verhalten einer 2 DI) Ein- oder Ausgangsgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 (Datenbit (Datenbit (Datenbit (Datenbit (Datenbit...

  • Seite 366: Anwendungsbeispiele

    14.2 Visualisierung und Steuerung mittels SCADA- Software Dieses Kapitel vermittelt Ihnen einen kurzen Einblick zum Einsatz des (programmierbaren) WAGO-ETHERNET-Feldbuskopplers/-controllers mit einer Standard-Anwendersoftware zur Prozessvisualisierung und -steuerung. Das Angebot an Prozessvisualisierungsprogrammen diverser Hersteller, sogenannte SCADA-Software, ist vielfältig. SCADA ist die Abkürzung für „Supervisory Control and Data Acquisition“ und umfasst Fernwirk- und Datenerfassungssysteme.
  • Seite 367 Demoversion im Internet frei erhältlich. Die Bedienung dieser Programme ist herstellerspezifisch. Dennoch sind im Folgenden einige wesentliche Schritte aufgeführt, die veranschaulichen, wie ein Programm mit einem WAGO-ETHERNET-Feldbusknoten und einer SCADA- Software prinzipiell entwickelt werden kann: Laden Sie zunächst den MODBUS-Treiber und wählen Sie MODBUS- ETHERNET.

  • Seite 368: Abbildung 104: Beispiel Scada-Software Mit Modbus-Treiber

    Anwendungsbeispiele WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Dabei repräsentiert die erste Stelle die MODBUS-Tabelle (0, 1, 3 oder 4) und implizit den Funktionscode (siehe nachfolgende Tabelle). Tabelle 267: MODBUS-Tabelle und -Funktionscodes MODBUS-Tabelle MODBUS-Funktionscode FC1 oder Lesen eines Eingangsbits oder FC15 Schreiben mehrerer Ausgangsbits...

  • Seite 369: Einsatz In Explosionsgefährdeten Bereichen

    Einsatz in explosionsgefährdeten Bereichen 750-831 BACnet/IP-Controller Einsatz in explosionsgefährdeten Bereichen Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt. Die nachfolgenden Kapitel beinhalten die allgemeine Kennzeichnung der Komponenten sowie die zu berücksichtigenden Errichtungsbestimmungen. Die einzelnen Abschnitte im Kapitel „Errichtungsbestimmungen“...

  • Seite 370: Beispielhafter Aufbau Der Kennzeichnung

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 15.1 Beispielhafter Aufbau der Kennzeichnung 15.1.1 Kennzeichnung für Europa gemäß ATEX und IEC-Ex Abbildung 105: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Abbildung 106: Textdetail – Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen.

  • Seite 371: Tabelle 268: Beschreibung Der Beispielbedruckung Der Atex- Und Iecex-Zugelassenen Busklemmen

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-831 BACnet/IP-Controller Tabelle 268: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001 X Bescheinigungsnummern Stäube Gerätegruppe: alle außer Bergbau Gerätekategorie 3 (Zone 22)

  • Seite 372: Abbildung 107: Beispiel Für Die Seitliche Bedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 107: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Abbildung 108: Textdetail - Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Handbuch Version 1.2.1...

  • Seite 373: Tabelle 269: Beschreibung Der Beispielbedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-831 BACnet/IP-Controller Tabelle 269: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001X Bescheinigungsnummern TÜV 12 ATEX 106032 X IECEx TUN 12.0039 X Stäube...
  • Seite 374 Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 269: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Gase Gerätegruppe: Alle außer Bergbau 3(1)G Gerätekategorie 3 (Zone 2) die Sicherheitsvorrichtungen für Geräte der Kategorie 1 (Zone 0) enthalten 3(2)G Gerätekategorie 3 (Zone 2) die...

  • Seite 375: Kennzeichnung Für Amerika Gemäß Nec 500

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-831 BACnet/IP-Controller 15.1.2 Kennzeichnung für Amerika gemäß NEC 500 Abbildung 109: Beispiel für seitliche Bedruckung der Busklemmen gemäß NEC 500 Abbildung 110: Textdetail – Beispielbedruckung der Busklemmen gemäß NEC 500 Tabelle 270: Beschreibung der Beispielbedruckung der Busklemmen gemäß NEC 500...

  • Seite 376: Errichtungsbestimmungen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 15.2 Errichtungsbestimmungen Für die Errichtung und den Betrieb elektrischer Anlagen in explosionsfähigen Bereichen sind die am Einsatzort geltenden nationalen und internationalen Bestimmungen und Verordnungen zu beachten. Handbuch Version 1.2.1...

  • Seite 377: Besondere Bedingungen Für Den Sicheren Ex Betrieb

    Besondere Bedingungen für den sicheren Ex Betrieb (ATEX Zertifikat TÜV 07 ATEX 554086 X) Für den Betrieb als Gc- oder Dc-Gerät (in Zone 2 oder 22) ist das WAGO- I/O-SYSTEM 750-*** in einem Gehäuse zu errichten, das die Anforderungen an ein Gerät nach den zutreffenden Normen (siehe Kennzeichnung) EN 60079-0, EN 60079-11, EN 60079-15 und EN 60079-31 erfüllt.

  • Seite 378: Besondere Bedingungen Für Den Sicheren Ex Betrieb

    Besondere Bedingungen für den sicheren Ex Betrieb (ATEX Zertifikat TÜV 12 ATEX 106032 X) Für den Betrieb als Gc- oder Dc-Gerät (in Zone 2 oder 22) ist das WAGO- I/O-SYSTEM 750-*** Ex i in einem Gehäuse zu errichten, das die Anforderungen an ein Gerät nach den zutreffenden Normen (siehe...

  • Seite 379: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 09.0001 X)

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-831 BACnet/IP-Controller 15.2.3 Besondere Bedingungen für den sicheren Ex Betrieb (IEC- Ex Zertifikat IECEx TUN 09.0001 X) Für den Betrieb als Gc- oder Dc-Gerät (in Zone 2 oder 22) ist das WAGOI/O-SYSTEM 750-*** in einem Gehäuse zu errichten, das die Anforderungen an ein Gerät nach den zutreffenden Normen (siehe...

  • Seite 380: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Iecex Tun 12.0039 X)

    Besondere Bedingungen für den sicheren Ex Betrieb (IEC- Ex Zertifikat IECEx TUN 12.0039 X) Für den Betrieb als Gc- oder Dc-Gerät (in Zone 2 oder 22) ist das WAGO- I/O-SYSTEM 750-*** Ex i in einem Gehäuse zu errichten, das die Anforderungen an ein Gerät nach den zutreffenden Normen (siehe...

  • Seite 381: Besondere Bedingungen Für Den Sicheren Betrieb Nach Ansi/Isa

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-831 BACnet/IP-Controller 15.2.5 Besondere Bedingungen für den sicheren Betrieb nach ANSI/ISA 12.12.01 „Dieses Gerät ist ausschließlich für den Einsatz in Class I, Division 2, Gruppen A, B, C, D oder nicht explosionsgefährdeten Bereichen geeignet.“...

  • Seite 382: Anhang

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Anhang 16.1 Liste aller BACnet-Eigenschaften im nativen Betrieb Dieses Kapitel beinhaltet eine Liste aller Eigenschaften von BACnet-Objekten, die im nativen Betrieb verwendet werden können. Die Eigenschaften von BACnet-Objekten werden wie folgt gegliedert: • einzelne, einfache Datentypen •...
  • Seite 383 WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Der Datentyp „List of“ ist eine strukturierte Liste mit einer Sequenz von null oder mehr Datenelementen eines Datentyps. Die Länge jeder „List of“ ist unterschiedlich. Falls nicht für einen bestimmten Zweck erforderlich, sollte für eine „List of“ keine Maximalgröße angegeben werden. Die Benennung „List of <Datentyp>“...

  • Seite 384: Acked_Transitions

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.1 Acked_Transitions BACnetEventTransitionBits Datentyp Objekt Binary Input, Binary Output, Analog Input, Analog Output Beschreibung Diese Eigenschaft vom Typ BACnetEventTransitionBits übergibt drei Flags, die den Erhalt der Bestätigung für TOOFFNORMAL-, TO-FAULT- und TO-NORMALEreignisse anzeigen. Im Kontext von Analog-Input-Objekten werden Übergänge in die Event_States High_Limit und Low_Limit als...

  • Seite 385: Active_Cov_Subscriptions

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.2 Active_COV_Subscriptions List of BACnetCOVSubscription Datentyp Objekt Device Die Eigenschaft Active_COV_Subscriptions ist eine Liste aus Beschreibung BACnetCOVSubscription, die sich jeweils aus Recipient, Monitored Property Reference, Issue Confirmed Notifications Flag, Time Remaining-Wert und einem optionalen COV- Increment zusammensetzt.

  • Seite 386: Active_Text

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.3 Active_Text CharacterString Datentyp Objekt Binary Input, Binary Output Diese Eigenschaft des Typs CharacterString beschreibt die Beschreibung gewünschten Auswirkungen des ACTIVE-Zustandes der Eigenschaft Present_Value aus Sicht des Bedieners. Der Inhalt dieser Zeichenkette ist lokal unterschiedlich, soll jedoch eine für den Bediener lesbare Beschreibung des...

  • Seite 387: Alarm_Value

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.4 Alarm_Value BACnetBinaryPV Datentyp Objekt Binary Input Diese Eigenschaft des Typs BACnetBinaryPV gibt den Wert der Beschreibung Eigenschaft Present_Value vor der Erstellung eines Ereignisses an. Diese Eigenschaft ist erforderlich, wenn das Objekt objektinternes Melden unterstützt.

  • Seite 388: Apdu_Timeout

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Die Eigenschaft APDU_Segment_Timeout des Typs Unsigned Beschreibung gibt den Zeitraum vor der erneuten Übertragung eines APDU- Segmentes in Millisekunden an. Der Standardwert für diese Eigenschaft ist 2000 Millisekunden. Dieser Wert darf nicht Null sein, wenn die Eigenschaft Number_Of_APDU_Retries nicht Null ist.

  • Seite 389: Archive

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.8 Archive BOOLEAN Datentyp Objekt File Diese Eigenschaft des Typs BOOLEAN gibt an, ob das File- Beschreibung Objekt für die Verlaufs- oder Datensicherung gespeichert wurde. Die Eigenschaft darf nur logisch TRUE sein, wenn die Dateidaten seit der letzten Archivierung durch einen internen Prozess oder über Dienste für den Dateizugriff nicht verändert...

  • Seite 390: Change_Of_State_Time

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Diese Eigenschaft des Typs Unsigned gibt an, wie oft die Beschreibung Eigenschaft Present_Value seit dem letzten Zurücksetzen der Eigenschaft Change_Of_State_Count den Zustand verändert hat. Die Eigenschaft Change_Of_State_Count hat einen Wertebereich von 0 bis mindestens 65535. Als Zustandsänderung (Change of State) gilt ein Ereignis, das die...

  • Seite 391: Configuration_Files

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Diese Eigenschaft des Typs BACnetDateTime gibt Zeit und Beschreibung Datum der letzten Zustandsänderung an. Als Zustandsänderung (Change of State) gilt jedes Ereignis, das die Eigenschaft Present_Value verändert. Binary Input: Falls Out_Of_Service FALSE ist, verändert eine Änderung der Eigenschaft Polarity den Wert der Eigenschaft Present_Value und wird demzufolge als Zustandsänderung angesehen.

  • Seite 392: Database_Revision

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.14 Database_Revision Unsigned Datentyp Objekt Device Diese Eigenschaft des Typs Unsigned ist eine logische Beschreibung Versionsnummer der Datenbank des Gerätes. Sie wird erhöht, wenn ein Objekt erstellt, gelöscht oder umbenannt wird, wenn die Eigenschaft Object_Identifier verändert oder eine Wiederherstellung durchgeführt wird.

  • Seite 393: Deadband

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Die Eigenschaft Daylight_Savings_Status des Typs BOOLEAN Beschreibung gibt an, ob die Sommerzeit am Standort des BACnet-Gerätes aktiviert ist (TRUE) oder nicht (FALSE). 16.1.17 Deadband Datentyp REAL Analog Input, Analog Output Objekt Beschreibung Diese Eigenschaft des Typs REAL gibt den Bereich zwischen den Eigenschaften High_Limit und Low_Limit an, in dem der Wert der Eigenschaft Present_Value für ein TO-NORMAL-...

  • Seite 394: Device_Address_Binding

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.19 Device_Address_Binding List of BACnetAddressBinding Datentyp Objekt Device Die Eigenschaft Device_Address_Binding ist eine Liste aus Beschreibung BACnetAddressBinding, die den BACnet Object_Identifier eines BACnet-Device-Objektes und eine BACnet-Geräteadresse in Form einer BACnetAddress enthält. Einträge in der Liste identifizieren tatsächliche Geräteadressen, die verwendet...

  • Seite 395: Elapsed_Active_Time

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Diese Eigenschaft gibt den Datumsbereich an, in dem das Beschreibung Schedule-Objekt aktiv ist. Saisonale Zeitplanung ist unter Umständen durch die Definition mehrerer Schedule-Objekte für die Steuerung derselben Eigenschaftsreferenzen möglich, deren Effective_Periods sich nicht überschneiden. Nach Eingabe des Gültigkeitszeitraumes berechnet das Objekt seinen...

  • Seite 396: Event_Time_Stamps

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Die Eigenschaft Event_State des Typs BACnetEventState bietet Beschreibung eine Möglichkeit zur Feststellung, ob dem Objekt ein aktiver Ereigniszustand zugewiesen ist. Falls das Objekt objektinternes Melden unterstützt, gibt die Eigenschaft Event_State den Ereigniszustand des Objektes an. Falls das Objekt objektinternes Melden nicht unterstützt, ist der Wert dieser Eigenschaft...
  • Seite 397 WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Period kann ein BACnetCalendarEntry sein oder auf ein Kalenderobjekt verweisen. Ein BACnetCalendarEntry wird verwendet, wenn die Exception_Schedule nur für dieses Schedule-Objekt gilt. Ein Kalender kann beispielsweise verwendet werden, wenn mehrere Schedule-Objekte auf Feiertage verweisen. Jeder BACnetCalendarEntry ist entweder...

  • Seite 398: Feedback_Value

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Wird die Eigenschaft Exception_Schedule mit einem Schedule- Element geschrieben, das einen von dieser Instanz des Schedule-Objektes nicht unterstützten Datentyp enthält (z. B. kann die Eigenschaft List_Of_Object_Property_References nicht so konfiguriert werden, dass sie auf eine Eigenschaft des nicht unterstützten Datentyps verweist), gibt das Gerät unter...

  • Seite 399: File_Type

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Diese Eigenschaft des Typs Unsigned gibt die Dateigröße in Beschreibung Oktetten an. Falls die Dateigröße durch Schreiben in die Datei mit der File_Access_Method STREAM_ACCESS verändert werden kann, muss diese Eigenschaft schreibbar sein. Das Schreiben in die Eigenschaft File_Size mit einem geringeren als dem aktuellen Wert kürzt die Datei an der...

  • Seite 400: Inactive_Text

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.33 Inactive_Text CharacterString Datentyp Objekt Binary Input, Binary Output Beschreibung Binary Input: Diese Eigenschaft des Typs CharacterString beschreibt die gewünschten Auswirkungen des INACTIVE-Zustandes der Eigenschaft Present_Value aus Sicht des Bedieners. Der Inhalt dieser Zeichenkette ist lokal unterschiedlich, soll jedoch eine für den Bediener lesbare Beschreibung des ACTIVE-Zustandes enthalten.

  • Seite 401: List_Of_Object_Property_References

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Diese Eigenschaft des Typs BACnetLimitEnable enthält zwei Beschreibung Flags, die die Berichterstellung für High_Limit und Low_Limit OFFNORMAL-Ereignisse und deren Rückkehr auf Normal aktivieren bzw. deaktivieren. Diese Eigenschaft ist erforderlich, wenn das Objekt objektinternes Melden unterstützt.

  • Seite 402: Local_Time

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.38 Local_Time Time Datentyp Objekt Device Die Eigenschaft Local_Time des Typs Time gibt die Uhrzeit Beschreibung laut Kenntnisstand des Gerätes an. Falls dem BACnet-Gerät Datum oder Zeit nicht bekannt sind, wird die Eigenschaft Local_Time ausgelassen.

  • Seite 403: Max_Pres_Value

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.42 Max_Pres_Value REAL Datentyp Objekt Analog Input, Analog Output Diese Eigenschaft des Typs REAL gibt den Höchstwert für Beschreibung Engineering-Einheiten an, der zuverlässig von der Eigenschaft Present_Value dieses Objektes abgefragt werden kann. 16.1.43 Max_Segments_Accepted Datentyp...

  • Seite 404: Minimum_Off_Time

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.46 Minimum_Off_Time Unsigned32 Datentyp Objekt Binary Output Diese Eigenschaft des Typs Unsigned32 gibt den Mindestwert Beschreibung in Sekunden an, den Present_Value nach dem Schreiben eines Wertes in die Eigenschaft Present_Value im Zustand INACTIVE verbleibt, wenn die Eigenschaft beim Schreiben den Zustand INACTIVE annimmt.

  • Seite 405: Notification_Class

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Diese Eigenschaft des Typs BACnetDateTime gibt an, wann das Beschreibung Objekt zum letzten Mal geändert wurde. Ein File-Objekt gilt als verändert, wenn es erstellt wird oder wenn etwas in das Objekt geschrieben wird. 16.1.50 Notification_Class...

  • Seite 406: Object_Identifier

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.53 Object_Identifier BACnetObjectIdentifier Datentyp Objekt Calendar, File, Binary Input, Binary Output, Analog Input, Analog Output, Device, Schedule Beschreibung Diese Eigenschaft des Typs BACnetObjectIdentifier ist ein numerischer Code zur Identifikation des Objektes. Der Wert muss innerhalb des entsprechenden BACnet-Gerätes eindeutig sein.

  • Seite 407: Out_Of_Service

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Diese Eigenschaft des Typs BACnetObjectType gibt die Beschreibung Mitgliedschaft in einer bestimmten Objekttypklasse an. Der Wert dieser Eigenschaft für native Objekte kann DEVICE, CALENDAR, FILE, BINARY_INPUT, BINARY_OUTPUT, ANALOG_INPUT, ANALOG_OUTPUT oder SCHEDULE sein. 16.1.57 Out_Of_Service Datentyp...

  • Seite 408: Polarity

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Schedule: Die Eigenschaft Out_Of_Service des Typs BOOLEAN gibt an, ob die internen Berechnungen des Schedule-Objektes zur Bestimmung des Wertes für die Eigenschaft Present_Value verwendet werden (TRUE) oder nicht (FALSE). Wenn der Wert von Out_Of_Service TRUE ist, ist die Eigenschaft Present_Value nicht an die internen Berechnungen gekoppelt und Veränderungen anderer Eigenschaften werden nicht...

  • Seite 409: Present_Value

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Tabelle 271: Beziehungen für die Eigenschaft Polarity Present_Value Polarity Physikalischer Zustand Physikalischer des Einganges bzw. Zustand des Ausganges Gerätes INACTIVE NORMAL OFF or INACTIVE Nicht in Betrieb ACTIVE NORMAL ON or ACTIVE In Betrieb INACTIVE...

  • Seite 410: Tabelle 272: Beziehungen Für Die Eigenschaft Polarity (Binary Input)

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 272: Beziehungen für die Eigenschaft Polarity (Binary Input) Present_Value Polarity Physikalischer Zustand Physikalischer des Einganges bzw. Zustand des Ausganges Gerätes INACTIVE NORMAL OFF or INACTIVE Nicht in Betrieb ACTIVE NORMAL ON or ACTIVE In Betrieb...
  • Seite 411 WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Schedule: Diese Eigenschaft gibt den aktuellen Wert des Zeitplans an. Dies kann jeder einfache Datentyp sein. Aus diesem Grund kann das Schedule-Objekt für die meisten analogen, binären und nummerischen Werte verwendet werden. Diese Eigenschaft muss schreibbar sein, wenn Out_Of_Service TRUE ist (siehe Kapitel „Out_of_Service“).

  • Seite 412: Priority_Array

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Zu beachten ist, dass der Eigenschaft Present_Value täglich um 00:00 der Wert der Eigenschaft Schedule_Default zugewiesen wird, außer es besteht ein Eintrag für 00:00 an diesem Tag. Ist der logische Beginn eines Schedule-Ereignisses an einem Tag und endet an einem anderen Tag, muss für den zweiten Tag um...

  • Seite 413: Protocol_Revision

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.63 Protocol_Revision Unsigned Datentyp Objekt Device Diese Eigenschaft des Typs Unsigned gibt den Versionsstand Beschreibung des BACnet-Standards an. Der Anfangswert 1 wird bei jeder umfassenden Änderung des BACnet-Standards, die Kommunikation oder Verhalten des Gerätes betrifft, erhöht. Der Wert wird bei einer Änderung der Eigenschaft Protocol_Version...

  • Seite 414: Read_Only

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.66 Read_Only BOOLEAN Datentyp Objekt File Diese Eigenschaft des Typs BOOLEAN gibt an, ob Dateidaten Beschreibung durch einen BACnet-AtomicWriteFile-Dienst verändert werden dürfen (FALSE) oder nicht (TRUE). 16.1.67 Record_Count Datentyp Unsigned File Objekt Beschreibung Diese Eigenschaft des Typs Unsigned gibt die Dateigröße in Records an.

  • Seite 415: Relinquish_Default

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Binary Input: {NO_FAULT_DETECTED, NO_SENSOR, OPEN_LOOP, SHORTED_LOOP, UNRELIABLE_OTHER} Binary Output: {NO_FAULT_DETECTED, NO_OUTPUT, OPEN_LOOP, SHORTED_LOOP, UNRELIABLE_OTHER} Analog Input: {NO_FAULT_DETECTED, NO_SENSOR, OVER_RANGE, UNDER_RANGE, OPEN_LOOP, SHORTED_LOOP, UNRELIABLE_OTHER} Analog Output: {NO_FAULT_DETECTED, OPEN_LOOP, SHORTED_LOOP, NO_OUTPUT, UNRELIABLE_OTHER} Schedule: Die Eigenschaft Reliability zeigt an, ob die Eigenschaften des Schedule-Objektes konstant sind.

  • Seite 416: Resolution

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.70 Resolution REAL Datentyp Objekt Analog Input, Analog Output Diese Eigenschaft des Typs REAL gibt die kleinste erkennbare Beschreibung Änderung der Eigenschaft Present_Value in Engineering- Einheiten an (read-only). 16.1.71 Schedule_Default Datentyp Beliebige Schedule Objekt Beschreibung Diese Eigenschaft enthält einen Standardwert für die...

  • Seite 417: Status_Flags

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.73 Status_Flags BACnetStatusFlags Datentyp Objekt Binary Input, Binary Output, Analog Input, Analog Output, Schedule Beschreibung Diese Eigenschaft des Typs BACnetStatusFlags stellt vier Boolean-Flags dar, die den allgemeinen Zustand eines analogen bzw. binären Ein- oder Ausganges oder eines Schedule- Objektes anzeigen.

  • Seite 418: System_Status

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller • Binary Output/Analog Output: logisch TRUE (1), wenn der Punkt von einem lokalen Mechanismus des BACnet-Gerätes außer Kraft gesetzt wurde. In diesem Fall bedeutet „Overridden“, dass die Eigenschaften Present_Value und Reliability den physikalischen Ausgang nicht mehr darstellen. Andernfalls ist der Wert logisch FALSE (0).

  • Seite 419: Time_Of_Active_Time_Reset

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Beschreibung Binary Input: Diese Eigenschaft des Typs Unsigned gibt den Mindestzeitraum in Sekunden an, den der Present_Value gleich der Eigenschaft Alarm_Value sein muss, bevor ein TO-OFFNORMAL-Ereignis generiert wird bzw. nicht gleich der Eigenschaft Alarm_Value sein muss, bevor ein TO-NORMAL-Ereignis generiert wird.

  • Seite 420: Units

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.1.78 Units BACnetEngineeringUnits Datentyp Objekt Analog Input, Analog Output Diese Eigenschaft des Typs BACnetEngineeringUnits gibt die Beschreibung Maßeinheiten für dieses Objekt an. Information Weitere Information Die Liste der standardisierten Engineering-Einheiten finden Sie in der Dokumentation der BACnet-Bibliothek auf der Internetseite unter Downloads ...

  • Seite 421: Vendor_Identifier

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.1.81 Vendor_Identifier Unsigned16 Datentyp Objekt Device Diese Eigenschaft des Typs Unsigned16 ist eine eindeutige, von Beschreibung ASHRAE zugewiesene Vendor-ID, die zur Erkennung proprietärer Protokollerweiterungen verwendet wird. 16.1.82 Vendor_Name Datentyp CharacterString Device Objekt Beschreibung Diese Eigenschaft des Typs CharacterString gibt den Hersteller des BACnet-Gerätes an.

  • Seite 422: Mib-Ii-Gruppen

    -controller. Tabelle 274: MIB II – System Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.1.1 sysDescr Der Eintrag enthält die Geräteidentifikation. Der Eintrag wird fest z. B. auf "WAGO 750-841" codiert. 1.3.6.1.2.1.1.2 sysObjectID Der Eintrag enthält die Autorisierungs-Identifikation des Herstellers. 1.3.6.1.2.1.1.3 sysUpTime Der Eintrag enthält die Zeit in hundertstel Sekunden...

  • Seite 423: Interface Group

    Eintrag der Netzwerkschnittstelle 1.3.6.1.2.1.2.2.1.1 ifIndex Eindeutige Zuordnungsnummer jeder Schnittstelle 1.3.6.1.2.1.2.2.1.2 ifDescr Name des Herstellers, Produktname und Version der Hardware-Schnittstelle, z. B. „WAGO Kontakttechnik GmbH 750-841: Rev 1.0“ 1.3.6.1.2.1.2.2.1.3 ifType Typ der Schnittstelle: ETHERNET-CSMA/CD = 6 Software-Loopback = 24 1.3.6.1.2.1.2.2.1.4 ifMtu Maximale Telegrammlänge (Maximal-...
  • Seite 424 Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 275: MIB II – Interface Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.2.2.1.15 IfInUnknown- Anzahl der eingegangenen Pakete, die an eine Protos nicht bekannte oder nicht unterstützte Port- nummer gesendet wurden. 1.3.6.1.2.1.2.2.1.16 ifOutOctets Anzahl aller bisher über die Schnittstelle gesendeten Daten in Bytes 1.3.6.1.2.1.2.2.1.17...

  • Seite 425: Ip Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.2.3 IP Group Die IP-Group enthält Informationen über die IP-Vermittlung. Tabelle 276: MIB II – IP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.4.1 ipForwarding 1: Host ist Router; 2: Host ist kein Router 1.3.6.1.2.1.4.2 ipDefaultTTL Default-Wert für das Time-To-Live-Feld jedes IP-Frames 1.3.6.1.2.1.4.3...

  • Seite 426: Iproute Table Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.2.4 IpRoute Table Group Die IP-RouteTable enthält Informationen über die Routing-Tabelle in dem Feldbuskoppler/-controller. Tabelle 277: MIB II – IpRoute Table Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.4.21 ipRouteTable IP-Routing-Tabelle 1.3.6.1.2.1.4.21.1 ipRouteEntry Ein Routing-Eintrag für ein bestimmtes Ziel 1.3.6.1.2.1.4.21.1.1...

  • Seite 427: Icmp Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.2.5 ICMP Group Tabelle 278: MIB II – ICMP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.5.1 icmpInMsgs Anzahl der empfangenen ICMP-Meldungen 1.3.6.1.2.1.5.2 icmpInErrors Anzahl der empfangenen ICMP-Meldungen, die ICMP-spezifische Fehler enthalten 1.3.6.1.2.1.5.3 icmpInDestUnreachs Anzahl der empfangenen ICMP-Destination- Unreachable-Meldungen 1.3.6.1.2.1.5.4...

  • Seite 428: Tcp Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.2.6 TCP Group Tabelle 279: MIB II – TCP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.6.1 tcpRtoAlgorithm Retransmission-time (1 = andere, 2 = konstant, 3 = MIL-Standart 1778, 4 = Jacobson ) 1.3.6.1.2.1.6.2 tcpRtoMin Minimaler Wert für den Retransmission- Timer 1.3.6.1.2.1.6.3...

  • Seite 429: Udp Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.2.7 UDP Group Tabelle 280: MIB II – UDP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.7.1 udpInDatagrams Anzahl empfangener UDP-Frames, die an die entsprechenden Applikationen weitergegeben wurden 1.3.6.1.2.1.7.2 udpNoPorts Anzahl empfangener UDP-Frames, die nicht an die entsprechenden Applikationen weiter- gegeben werden konnten (port unreachable) 1.3.6.1.2.1.7.3...

  • Seite 430: Snmp Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.2.8 SNMP Group Tabelle 281: MIB II – SNMP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.11.1 snmpInPkts Anzahl empfangener SNMP-Frames 1.3.6.1.2.1.11.2 snmpOutPkts Anzahl gesendeter SNMP-Frames 1.3.6.1.2.1.11.3 snmpInBadVersions Anzahl empfangener SNMP-Frames mit einer ungültigen Versionsnummer 1.3.6.1.2.1.11.4 snmpInBadCommunity-...

  • Seite 431: Wago-Mib-Gruppen

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.3 WAGO-MIB-Gruppen 16.3.1 Company Group Die „Company Group“ enthält allgemeine Informationen über die Firma WAGO Kontakttechnik GmbH & Co. KG. Tabelle 282: WAGO-MIB – Company Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.1.1 wagoName Registrierter Firmenname Standardwert: „WAGO Kontakttechnik GmbH &...

  • Seite 432: Versions Group

    20 = Serie 758 30 = Serie 767 40 = Serie 762 PERSPECTO 16.3.3 Versions Group Die „Version Group“ enthält über die verwendeten Hard-/Softwareversionen im Feldbuscontroller. Tabelle 284: WAGO-MIB – Versions Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.10.1 wioFirmwareIndex Index der Firmeware-Version 1.3.6.1.4.1.13576.10.1.10.2 wioHardwareIndex...

  • Seite 433: Real-Time Clock Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.3.4 Real-Time Clock Group Die „Real-Time Clock Group“ enthält Informationen über die Echtzeituhr im System. Tabelle 285: WAGO-MIB – Real Time Clock Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.11.1 wioRtcDateTime Datum/Zeit des Gerätes in UTC- Format als String.

  • Seite 434: Ethernet Group

    IP-Adresse des 1. DNS-Servers 1.3.6.1.4.1.13576.10.1.12.8 wioDnsServer2 IP-Adresse des 2. DNS-Servers 16.3.6 Actual Error Group Die „Actual Error Group“ enthält Informationen zum letzten Systemstatus/Fehlerstatus. Tabelle 287: WAGO-MIB – Actual Error Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.20.1 wioErrorGroup Fehlergruppe des letzten Fehlers 1.3.6.1.4.1.13576.10.1.20.2 wioErrorCode...

  • Seite 435: Plc Project Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.3.7 PLC Project Group Die „PLC Project Group“ enthält Informationen des im Feldbuscontroller verwendeten PLC-Programms. Tabelle 288: WAGO-MIB – PLC Project Group Identifier Eintrag Zugrif Beschreibung 1.3.6.1.4.1.13576.10.1.30.1 wioProjectId ID des CODESYS-Projektes 1.3.6.1.4.1.13576.10.1.30.2 wioProjectDate Datum des CODESYS- Projektes 1.3.6.1.4.1.13576.10.1.30.3...

  • Seite 436: Http Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.3.8 Http Group Die „Http Group“ enthält Informationen und Einstellungen zum Webserver des Feldbuscontrollers. Tabelle 289: WAGO-MIB – Http Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.1.1 wioHttpEnable Aktivieren/Deaktivieren des Webserver-Ports: 0 = Webserver-Port deaktiviert 1 = Webserver-Port aktiviert Standardwert: { 1 } 1.3.6.1.4.1.13576.10.1.40.1.2 wioHttpAuthen-...

  • Seite 437: Sntp Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller 16.3.10 Sntp Group Die „Sntp Group“ enthält Informationen und Einstellungen zum SNTP-Server des Feldbuscontrollers. Tabelle 291: WAGO-MIB – Sntp Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.3.1 wioSntpEnable Aktivieren/Deaktivieren des SNTP- Server-Ports: 0 = Port für SNTP-Server deaktiviert 1 = Port für SNTP-Server aktiviert...
  • Seite 438 Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 292: WAGO-MIB – Snmp Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.2.6 wioSnmp2- Aktivieren/Deaktivieren des 1. ProtocolEnable SNMPv1/v2c-Agent Standardwert: { 0 } 1.3.6.1.4.1.13576.10.1.40.4.2.7 wioSnmp2- IP-Adresse des 2. SNMP-Servers ManagerIp Standardwert: { '00000000' h } 1.3.6.1.4.1.13576.10.1.40.4.2.8 wioSnmp2-...

  • Seite 439: Snmp Trap String Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Tabelle 292: WAGO-MIB – Snmp Group Identifier Eintrag Zugriff Beschreibung 2 = SHA1-Authentifizierung Standardwert: { 1 } 1.3.6.1.4.1.13576.10.1.40.4.3.1 wioSnmp2- Authentifizierungsname für 2. Authentication- SNMPv3-Benutzer Name Standardwert: { „SecurityName“ } 1.3.6.1.4.1.13576.10.1.40.4.3.1 wioSnmp2- Authentifizierungsschlüssel für 2. Authentication-...

  • Seite 440: Tabelle 293: Wago-Mib - Snmp Trap String Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 293: WAGO-MIB – Snmp Trap String Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.4.1 wioTrapKbus- Zeichenkette für 1. SNMP-Trap Error Standardwert: { „Kbus Error“ } 1.3.6.1.4.1.13576.10.1.40.4.4.2 wioTrapPlcStart Zeichenkette für 2. SNMP-Trap Standardwert: { „Plc Start“ } 1.3.6.1.4.1.13576.10.1.40.4.4.3 wioTrapPlcStop...

  • Seite 441: Snmp User Trap String Group

    Die „Snmp User Trap String Group“ enthält Strings, welche an die benutzerspezifischen Traps angehängt werden können. Diese Strings können sowohl über SNMP als auch über die Wago_SNMP.lib im CODESYS verändert werden. Tabelle 294: WAGO-MIB – Snmp User Trap String Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.5.1 wioUserTrapMsg1...

  • Seite 442: Modbus Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller 16.3.15 Modbus Group Die „Modbus Group“ enthält Informationen und Einstellungen zum MODBUS- Server des Controllers. Tabelle 296: WAGO-MIB – Modbus Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.6.1 wioModbusTcp- R/W Aktivieren/Deaktivieren des Modbus- Enable TCP-Server-Ports: 0 = Port für Modbus-TCP-Server deaktiviert 1 = Port für Modbus-TCP-Server...

  • Seite 443: Tabelle 297: Wago-Mib - Process Image Group

    WAGO-I/O-SYSTEM 750 Anhang 750-831 BACnet/IP-Controller Tabelle 297: WAGO-MIB – Process Image Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.50.1 wioModulCount Modulzähler 1.3.6.1.4.1.13576.10.1.50.2 wioAnalogOutLength Länge der Analogausgangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.3 wioAnalogInLength Länge der Analogeingangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.4 wioDigitalOutLength Länge der Digitalausgangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.5 wioDigitalInLength Länge der Digitaleingangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.6...

  • Seite 444: Plc Data Group

    Anhang WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 297: WAGO-MIB – Process Image Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.50.8.1.3 wioModuleType Modultyp 1.3.6.1.4.1.13576.10.1.50.8.1.4 wioModuleCount Anzahl der Module 1.3.6.1.4.1.13576.10.1.50.8.1.5 wioModule- Module in alternativem Format AlternativeFormat 1.3.6.1.4.1.13576.10.1.50.8.1.6 wioModuleAnalog- Länge der Analogausgangsdaten des OutLength Moduls (Bit) 1.3.6.1.4.1.13576.10.1.50.8.1.7 wioModuleAnalog-...

  • Seite 445: Glossar

    WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller Glossar ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) Die ASHRAE ist ein seit 1894 bestehender amerikanischer Berufsverband der Bereiche Heizung, Kühlung, Lüftung und Klimaanlagenbau. Die ASHRAE erarbeitet und veröffentlicht Handbücher, Zeitschriften, Normen und Richtlinien im Bereich der Klimatechnik.
  • Seite 446 Glossar WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller RS-232, MS/TP (Master-Slave/Token-Passing) über RS-485 und LonTalk ANSI/EIA709.1 unterstützt. Die Kommunikation zwischen den verschiedenen Geräten erfolgt nach dem Client-Server-Prinzip, wobei jedes Gerät als Client und Server auftreten kann. Das Protokoll ist seit 1995 Standard der ASHRAE, wurde von ANSI übernommen (ANSI/ASHRAE 135-2004) und ist seit 2003 in der Norm DIN EN ISO 16484-5 (Systeme der Gebäudeautomation Datenkommunikationsprotokolle) verankert.
  • Seite 447 BIBBS wird das Geräteprofil klassifiziert. BACnet-Konfigurator Der BACnet-Konfigurator ist eine kostenlose Software zur Inbetriebnahme und Konfiguration von WAGO-BACnet/IP-Controllern. Hierzu gehören u. a. die logische Strukturierung des Projektes und des Netzwerkes, die Adressierung der Controller, die Konfiguration des Clients und des Servers in jedem einzelnen WAGO-Controller, ein Werte-Browser (für die Eigenschaften der BACnet-...
  • Seite 448 Mit dem Bootstrap-Protokoll (BootP) werden Konfigurationsdaten an mehrere (festplattenlose) Feldbuscontroller/Rechner etc. gesendet, so dass manuelle Einzelkonfigurationen nicht mehr notwendig sind. BootP wird bei WAGO dazu verwendet, Kopplern/Controllern eine IP-Adresse zuzuweisen. DHCP geht auf BootP zurück. Breitband Übertragungstechnik, die mit einer hohen Bandbreite arbeitet und demnach hohe Übertragungsraten gestattet.
  • Seite 449 Das Domain Name System ist eine verteilte dezentrale Datenbank, die den Namensraum im Internet verwaltet. Über ein „forward lookup“ werden eindeutige Domain-Namen (z. B. http://www.wago.de) in IP-Adressen (z. B. 123.45.67.123) aufgelöst. Über einen „reverse lookup“ können IP-Adressen wieder in Domain- Namen umgesetzt werden.
  • Seite 450 BACnet-Konfigurator eingestellten Adressen und Namen der Geräte und Objekte sowie die Werte der Objekt-Eigenschaften. Die Generierung der EDE-Datei für den WAGO-BACnet/IP-Controller kann direkt aus der Benutzeroberfläche des BACnet-Konfigurators gestartet werden. In der Betriebsart „Server“ sind Objekte des BACnet/IP-Controllers in einer EDE- Datei exportierbar.
  • Seite 451 WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller Feldbus Der Feldbus ist ein spezieller Bus zur seriellen Informationsübertragung. Feldbusse verbinden Sensoren, Aktoren und Steuerungen von der Feldebene bis zur Leitebene miteinander. Für unterschiedliche Zwecke wurden zahlreiche unterschiedliche Feldbusse entwickelt. Beispielsweise werden die Feldbusse ®...
  • Seite 452 Glossar WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller und lässt auf die Interoperabilität im jeweiligen IOB schließen. Standardisierte Geräteprofile: - B-OWS BACnet Operator Workstation - B-BC BACnet Building Controller - B-AAC BACnet Advanced Application Controller - B-SA BACnet Smart Actuator - B-SS BACnet Smart Sensor...
  • Seite 453 WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller ICMP (Internet Control Message Protocol) ICMP ist ein Protokoll zur Übertragung von Statusinformationen und Fehlermeldungen der Protokolle IP, TCP und UDP zwischen IP-Netzknoten. ICMP bietet u. a. die Möglichkeit einer Echo-Anforderung, um festzustellen, ob ein Bestimmungsort erreichbar ist und sendet Antworten.
  • Seite 454 Intranet Intranet ist ein Netzwerkkonzept mit privaten Netzwerkverbindungen, auf denen unternehmensweit Daten ausgetauscht werden können. I/O-Konfigurator Der I/O-Konfigurator ist ein in der WAGO-I/O-PRO eingebundenes PlugIn zum einfachen Zuweisen von Adressen und Protokollen für Klemmen an einem Koppler/Controller. IP (Internet Protocol) Das Internetprotokoll ist ein Netzwerkprotokoll, welches paketorientiert, verbindungslos und unquittiert Daten im Netz überträgt.
  • Seite 455 WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller ISO/OSI (Open Systems Interconnection) – Modell Das ISO/OSI-Modell ist ein Referenzmodell für Netzwerke mit dem Ziel der Herstellung einer offenen Kommunikation. Es definiert die Schnittstellen- standards zwischen Computerherstellern in den entsprechenden Soft- und Hardwareanforderungen. Das Modell betrachtet die Kommunikation losgelöst von speziellen Implementierungen.
  • Seite 456 I/O-Konfigurator über die Option „Disable Native BACnet“ ausgeschaltet werden. Zur Kommunikation mit nicht-nativen BACnet-Geräten/Netzen wird ein Gateway benötigt. Komplexe Klemmen haben keine direkte Entsprechung als BACnet-Objekte. Objekte für diese Klemmen müssen über den I/O-Konfigurator der WAGO-I/O- PRO angelegt und konfiguriert werden. Handbuch Version 1.2.1...
  • Seite 457 WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller Objekt (Object) Die BACnet-Kommunikation verläuft über standardisierte Objekte (DIN EN 16484-5). Die Objekte sind speziell auf den Bereich HLK der Gebäudeautomation ausgerichtet. Sowohl einfache Feldgeräte als auch komplexe Automationssteuerungen können in der Objektdarstellung modelliert werden.
  • Seite 458 Glossar WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller einstellbar. Aus diesem Grund werden sie auch als „commandable properties“ bezeichnet. Mittels der Priorisierung sind einzelne Anwendungen in ihrer Reihenfolge der Abarbeitung änderbar. So wird der gleichzeitige Zugriff mehrerer Anwendungen auf dieselben Objekte geregelt. Vorrang hat jeweils die Anwendung auf der höchsten Prioritätsebene (niedrigste Zahl).
  • Seite 459 WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller Werden Router eingesetzt, die als Repeater konfiguriert sind, ist auch ein Medienwechsel möglich. Request Ein Request ist eine Dienstanforderung von einem Client, der bei einem Server die Erbringung eines Dienstes anfordert. Response Als Response wird die Antwort eines Servers auf den Request eines Clients bezeichnet.
  • Seite 460 Service-Schnittstelle Die Service-Schnittstelle befindet sich neben dem Betriebsartenschalter hinter der Abdeckklappe auf dem Controller. Sie dient als Konfigurations- und Programmierschnittstelle und wird für die Kommunikation mit WAGO-I/O- CHECK, WAGO-I/O-PRO und zum Firmware-Download genutzt. Ein spezielles Programmierkabel (750-920) ist notwendig. SCADA (Supervisory Control and Data Acquisition) Bei einer SCADA-Software handelt es sich um ein Programm zur Steuerung- und Visualisierung von Prozessen (Fernwirk- und Datenerfassungssystem).
  • Seite 461 WAGO-I/O-SYSTEM 750 Glossar 750-831 BACnet/IP-Controller Adernpaare noch eine Gesamtschirmung aus Folien- oder Geflechtschirmung haben. Strukturierte Verkabelung Für die Gelände-, Gebäude- und Etagenverkabelung werden bei der strukturierten Verkabelung maximal zulässige Kabellängen festgelegt (EIA/TIA 568, IS 11801) und Empfehlungen für die Topologie aufgezeigt.
  • Seite 462 Glossar WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller den Fernzugriff vom eigenen Computer auf andere im Netzwerk befindliche Computersysteme. Traps Traps sind unangeforderte Nachrichten, die von einem „Agent“ an ein Management-System gesendet werden, sobald etwas Unvorhergesehenes und für das Management-System interessantes geschieht. Traps sind mit den aus der Hardware bekannten Interrupts vergleichbar.
  • Seite 463 ASHRAE erhältlich und die Voraussetzung für die Entwicklung, den Vertrieb und den Betrieb von BACnet-Komponenten in einem BACnet- genormten Netzwerk. Die Vendor-ID der WAGO Kontakttechnik GmbH und Co. KG lautet „222“. Eine Liste aller vergebenen Vendor-IDs wird auf folgender Internetseite veröffentlicht: http://www.bacnet.org/VendorID/index.html WAGO-I/O-PRO (CODESYS Automation Alliance) Einheitliche Programmierumgebung von der WAGO Kontakttechnik GmbH &...

  • Seite 464: Literaturverzeichnis

    Literaturverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Literaturverzeichnis Information BACnet Gebäudeautomation 1.4 Hans R. Kranz Promotor Verlag ISBN 9783922420095 BACnet Gebäudeautomation 1.12 Hans R. Kranz Promotor Verlag ISBN 9783922420255 BACnet und BACnet/IP: Wie funktioniert das? Friedbert Tiersch, Christian Kuhles Promotor Verlag ISBN 978-3922420132...
  • Seite 465 WAGO-I/O-SYSTEM 750 Literaturverzeichnis 750-831 BACnet/IP-Controller TCP/IP-Aufbau und Betrieb eines TCP/IP-Netzes Kevin Washburn, Jim Evans Addison-Wesley Publishing Company ISBN 9783827311450 Local Area Networks - An introduction to the technology John E. McNamara Digital Press, 1985 ISBN 9780932376794 Digital Press Teil Nummer EY-00051-DP...

  • Seite 466: Abbildungsverzeichnis

    Abbildungsverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildungsverzeichnis Abbildung 1: Feldbusknoten (Beispiel) ..............21 Abbildung 2: Bedruckungsbereich für Fertigungsnummer ........22 Abbildung 3: Absicherung der Elektronikversorgung .......... 25 Abbildung 4: Potentialtrennung für Feldbuskoppler/-controller (Beispiel) ..26 Abbildung 5: Systemversorgung über Feldbuskoppler/-controller (li.) und über Potentialeinspeiseklemme (re.) ..............
  • Seite 467 WAGO-I/O-SYSTEM 750 Abbildungsverzeichnis 750-831 BACnet/IP-Controller Abbildung 42: Beispiel: Deklarierung für remanente Merker unter „VAR RETAIN“ ....................107 Abbildung 43: Datenaustausch zwischen MODBUS-Master und Busklemmen 113 Abbildung 44: Datenaustausch zwischen SPS-Funktionalität (CPU) des PFCs und Busklemmen ....................114 Abbildung 45: Adressierungsbeispiel für einen Feldbusknoten ......117 Abbildung 46: Restore-Funktion .................
  • Seite 468 Abbildungsverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Abbildung 87: WBM-Seite „SD Card“ ............... 229 Abbildung 88: WBM-Seite „Backup & Restore“ ..........231 Abbildung 89: WBM-Seite „WebVisu“ .............. 235 Abbildung 90: Anzeigeelemente ................. 236 Abbildung 91: Knotenstatus -Signalisierung der I/O-LED ......... 240 Abbildung 92: Kodierung der Fehlermeldung ............ 240 Abbildung 93: Funktionsblock zur Ermittlung des Feldbusausfalls ....

  • Seite 469: Tabellenverzeichnis

    Tabelle 8: Filterklemmen für die 24V-Versorgung ..........36 Tabelle 9: Legende zur Abbildung „Versorgungsbeispiel für Feldbuskoppler/- controller” ....................38 Tabelle 10: WAGO-Schutzleiterklemmen ............40 Tabelle 11: Legende zur Abbildung „Ansicht BACnet/IP-Controller 750-831“ .. 49 Tabelle 12: Busanschluss und Steckerbelegung, RJ-45-Stecker ......51 Tabelle 13: Anzeigeelemente Feldbusstatus ............
  • Seite 470 Tabelle 54: Mögliche Störungen während des FTP-Netzwerkzugriffs auf das Dateisystem der Speicherkarte ..............134 Tabelle 55: Gespeicherte Daten in der Verzeichnisstruktur ........ 135 Tabelle 56: ETHERNET-Bibliotheken für WAGO-I/O-PRO ......172 Tabelle 57: Task-Abarbeitung ................178 Tabelle 58: WBM-Seite „Information“ ............... 191 Tabelle 59: WBM-Seite „Ethernet“...
  • Seite 471 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-831 BACnet/IP-Controller Tabelle 88: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 7 .. 246 Tabelle 89: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 8...9 ........................246 Tabelle 90: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 10 246 Tabelle 91: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 11 247 Tabelle 92: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 12 247...
  • Seite 472 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 136: Aufbau der Response für den Funktionscode FC6 ......304 Tabelle 137: Aufbau der Exception für den Funktionscode FC6 ......304 Tabelle 138: Aufbau des Request für den Funktionscode FC11 ......305 Tabelle 139: Aufbau der Response für den Funktionscode FC11 ....... 305 Tabelle 140: Aufbau der Exception für den Funktionscode FC11 ......
  • Seite 473 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-831 BACnet/IP-Controller Tabelle 186: Registeradresse 0x1037 ..............325 Tabelle 187: Registeradresse 0x1050 ..............325 Tabelle 188: Registeradresse 0x2030 ..............326 Tabelle 189: Registeradresse 0x2031 ..............326 Tabelle 190: Registeradresse 0x2032 ..............327 Tabelle 191: Registeradresse 0x2033 ..............327 Tabelle 192: Registeradresse 0x2040 ..............
  • Seite 474 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-831 BACnet/IP-Controller Tabelle 230: 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ........................341 Tabelle 231: 16-Kanal-Digitalausgangsklemmen ..........341 Tabelle 232: 8-Kanal-Digitalein-/ -ausgangsklemmen ........342 Tabelle 233: 1-Kanal-Analogeingangsklemmen ..........343 Tabelle 234: 2-Kanal-Analogeingangsklemmen ..........343 Tabelle 235: 4-Kanal-Analogeingangsklemmen ..........344 Tabelle 236: 3-Phasen-Leistungsmessklemme ...........
  • Seite 475 Tabelle 292: WAGO-MIB – Snmp Group ............437 Tabelle 293: WAGO-MIB – Snmp Trap String Group ........440 Tabelle 294: WAGO-MIB – Snmp User Trap String Group ......441 Tabelle 295: WAGO-MIB – Plc Connection Group ........... 441 Tabelle 296: WAGO-MIB – Modbus Group ............442 Tabelle 297: WAGO-MIB –...
  • Seite 476 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
