verändert, wenn er auf das Maximum erhöht oder auf das Minimum herabgesetzt ist. Durch Drücken der (ZERO) Taste wird
der initialisierte Ausgangswert auf den Standardwert (0) zurückgesetzt.

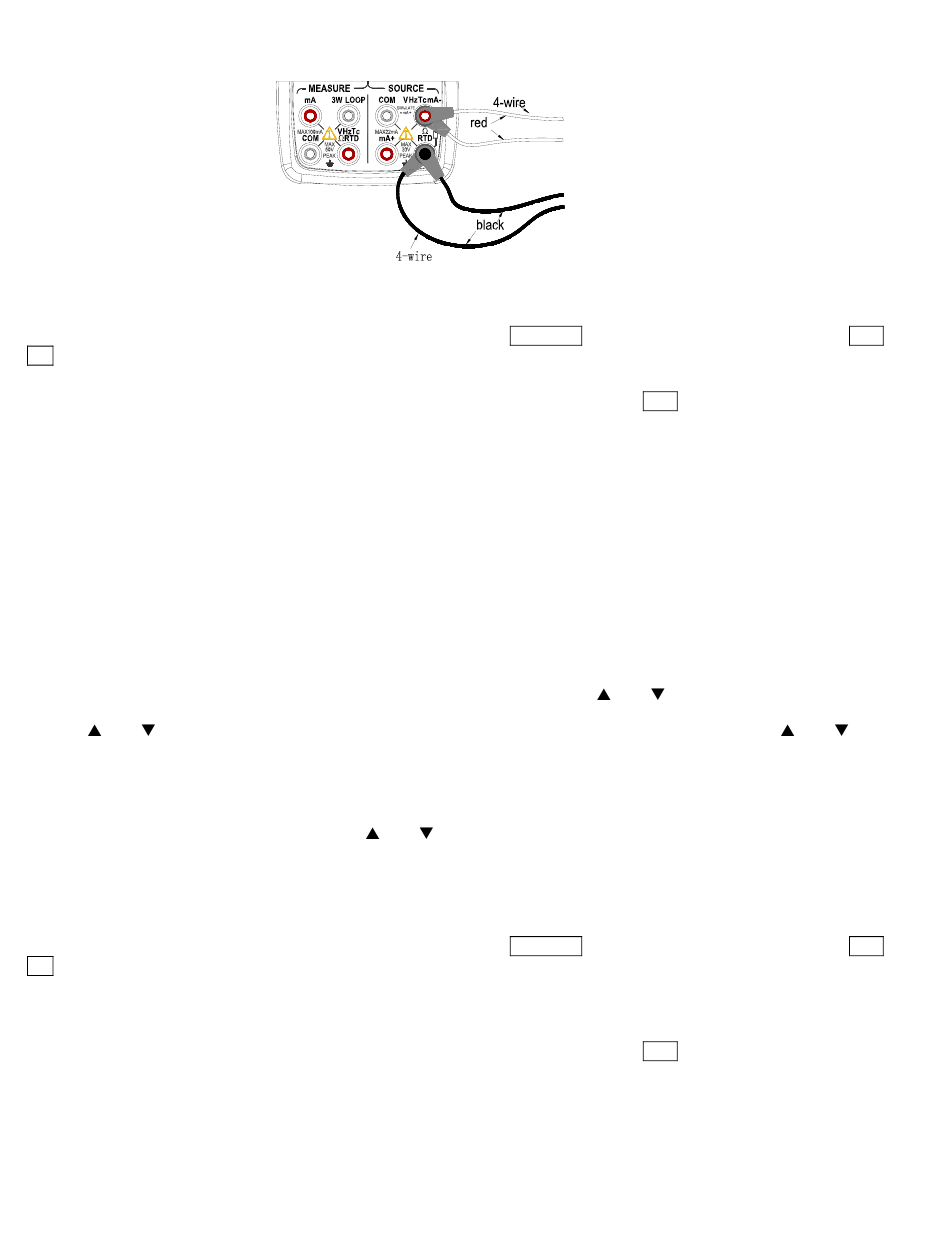

Abbildung 9 – Anschlussmethode über drei- und vieradrige Kabel
Schritt 3: Das Drücken der (ON) Taste bewirkt eine Änderung der SOURCE Anzeige auf dem LCD-Display von „OFF'' zu
„ON ''. Der Kalibrator gibt den voreingestellten Widerstandswert zwischen den Ausgangsterminals ab.
Schritt 4: Um den Ausgang abzuschalten, drücken Sie wieder die (ON) Taste. Das „ OFF '' Icon erscheint auf dem LCD-
Display. Es werden keine Signale zwischen den Terminals weitergegeben. Die Anschlussmethode über drei- und vieradrige
Kabel ist in Abbildung 9 dargestellt.
7.5 Simulierte TC Messung (Thermoelement Temperatur)
Beachten Sie, dass der Kalibrator einen internen Temperatursensor besitzt. Um das Gerät ohne Verwendung der externen
o
0
C Referenz-Temperaturkompensation zu kalibrieren, benutzen Sie die RJ Sensorfunktion. Das „RJ-ON" Icon erscheint im
mittleren Bereich des Displays, wenn aktiviert. Wird die RJ-Funktion nicht benutzt, wird eine externe 0° C Referenz benötigt.
Schritt 1: Benutzen Sie den Funktionsauswahlschalter (FUNC), um die TC source Funktion auszuwählen. Benutzen Sie die
(RANGE) Taste, um den gewünschten Thermoelement Typ (K, E, J, T, B, N, R, S) auszuwählen. Die ausgewählte Funktion,
Standardbereich des Quellwerts und die Messeinheit werden im unteren Bereich des LCD-Displays angezeigt.
Schritt 2: Stellen Sie den Ausgangswert Ziffer für Ziffer durch Benutzen der 〔 〕/〔 〕Tasten ein.
Jedes 〔 〕/〔 〕Tastenpaar stimmt mit jeder Ziffer der LCD-Anzeige überein. Jedes Drücken der 〔 〕/〔 〕Taste
erhöht oder verringert die Ziffer. Das Erhöhen der Ziffer von 9 oder das Herabsetzen von 0 bewirkt einen Übertrag oder
Abzug auf die benachbarte Stelle. Dies ermöglicht ein kontinuierliches Einstellen des Ausgangswertes ohne
Unterbrechungen. Durch gedrückt halten der〔 〕/〔 〕Taste, lassen sich die Ziffern schnell ändern. Der Wert wird nicht
verändert, wenn er auf das Maximum erhöht oder auf das Minimum herabgesetzt ist. Durch Drücken der (ZERO) Taste wird
der initialisierte Ausgangswert auf den Standardwert zurückgesetzt.
Schritt 3: Das Drücken der (ON) Taste bewirkt eine Änderung der SOURCE Anzeige auf dem LCD-Display von „OFF'' zu
„ON ''. Der Kalibrator gibt den voreingestellten Widerstandswert zwischen den Ausgangsterminals ab. Eine
thermoelektromotorische Kraft, basierend auf der durch den RJ-Sensor ermittelten Temperatur, entsteht zwischen den
Ausgangsterminals.
Schritt 4: Um den Ausgang abzuschalten, drücken Sie wieder die (ON) Taste. Das „ OFF '' Icon erscheint auf dem LCD-
Display. Es werden keine Signale zwischen den Terminals weitergegeben.
Hinweis: Wird die Referenz-Temperaturkompensation nicht benötigt, drücken Sie die 〔RJ-ON〕Taste, um diese
auszuschalten. Bei ausgeschalteter Referenz-Temperaturkompensation gibt der Kalibrator nur dann einen genauen Wert ab,
o
wenn die externe 0
C Referenz-Temperaturkompensation benutzt wird.
Page 15
PRC70-GE-V2.1 12/11
