magyar
8 Kés
A kés levágja a füvet.
9 Nyírószerkezet
A nyírószerkezet egy késből és a nyírószer‐
kezet-burkolatból áll.
10 Menetirányt beállító kar
A kar az előre vagy hátra menetirány kivá‐
lasztására szolgál.
11 A nyírószerkezet kapcsolója
A kapcsoló a kés csatlakoztatására és levá‐
lasztására szolgál.
12 Parkolófékkar
A kar a parkolófék aktiválására és deaktiválá‐
sára szolgál.
13 Gyújtáskapcsoló
A gyújtáskapcsoló a világításkapcsolóval a
motor indítására és leállítására szolgál.
14 Fogantyú a vezetőüléshez
A kar a vezetőülés beállítására szolgál.
15 Gázkar fojtószeleppel
A kar a fordulatszám szabályozására szolgál,
valamint a fojtószelep be és kikapcsolására.
16 Tatálykijelző
A tartálykijelző a benzin töltöttségi állapotát
mutatja.
17 Üzemanyagtartály zárósapkája
Az üzemanyagtartály zárósapkája lezárja a
benzin betöltőnyílását.
18 Tárolórekesz
A tárolórekesz tárgyak tárolására szolgál és
elfedi a motorolajtartály fedelét.
19 Kidobócsatorna
A kidobócsatorna a kések által lenyírt füvet a
fűgyűjtő kosárba vezeti.
20 Vonószerkezet
A vonószerkezet terhek ráakasztására és
vontatására szolgál.
21 Telítettségérzékelő
A telítettségérzékelő méri a fűgyűjtő kosár
telítettségét.
22 Kengyel a kosárrögzítéshez
A kengyel a fűgyűjtő kosár tartására és kiürí‐
tésére szolgál.
23 Fűgyűjtő kosár
A fűgyűjtő kosár felfogja a lenyírt füvet.
24 A fűgyűjtő kosár fogantyúja
A fogantyú segítségével lehet kiüríteni a
fűgyűjtő kosarat.
334
# Teljesítménytábla a gépszámmal
A teljesítménytábla a gépszámmal a felhajt‐
ható vezetőülés alatt található.

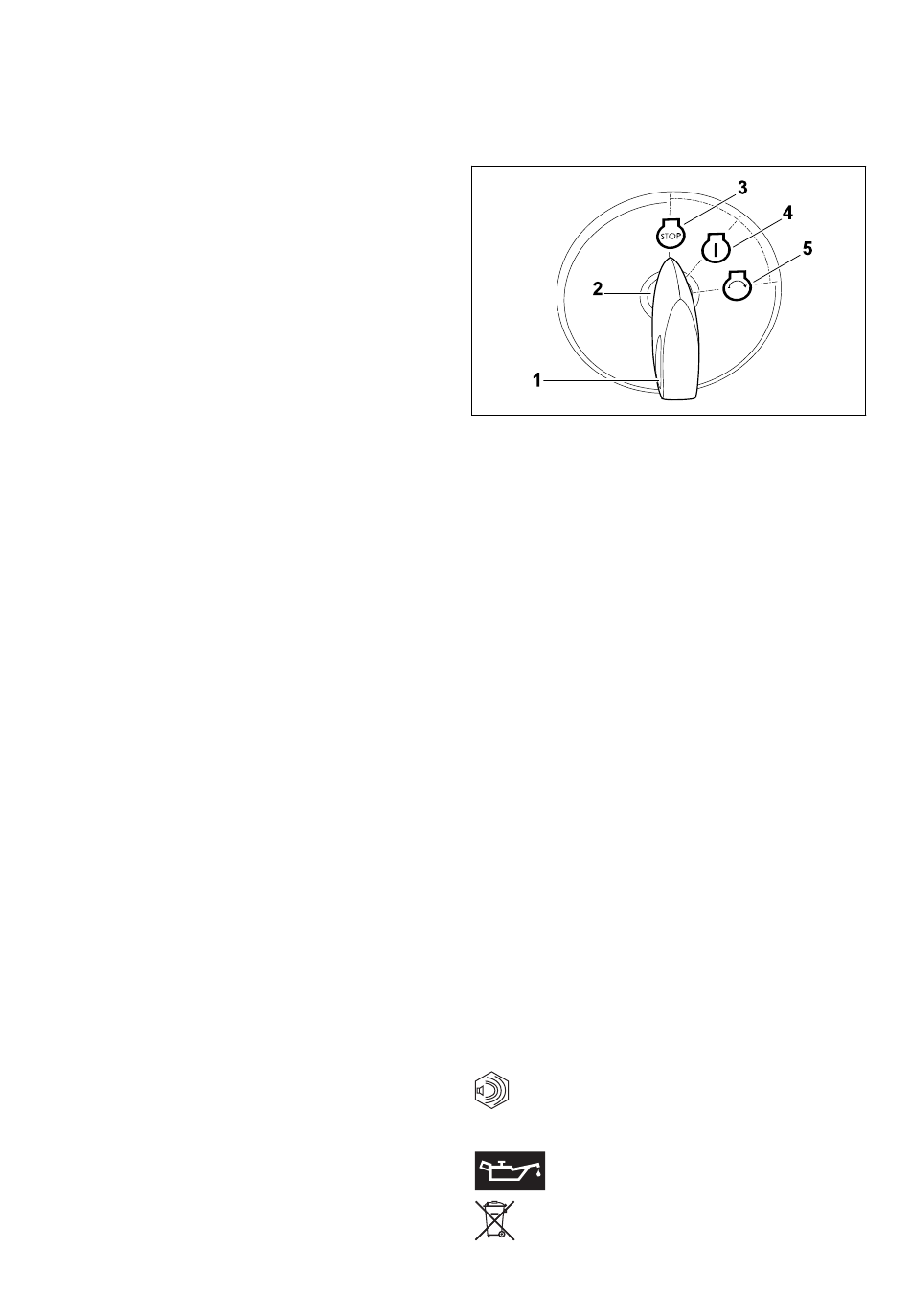

3.2 Gyújtászár és gyújtáskulcs
1 Gyújtáskulcs
A gyújtáskulcs a gyújtászár kezelésére szol‐
gál. A gyújtáskulcsot csak a „Motor ki" hely‐
zetben lehet bedugni a gyújtászárba vagy
kihúzni a gyújtászárból.
2 Gyújtáskapcsoló
A gyújtáskapcsoló a világításkapcsolóval a
motor indítására és leállítására szolgál.
3 „Motor ki" helyzet
A „Motor ki" helyzetben a motor ki van kap‐
csolva.
4 „Gyújtás be" helyzet
A „Gyújtás be" pozícióban az elektronika
öndiagnosztikát végez. A motor beindítása
után a gyújtáskulcs ebbe a helyzetbe ugrik
vissza. Leállított motornál ebben az állásban
egy idő után hangjelzés figyelmeztet arra,
hogy az akkumulátor merül.
5 „Motor indítása" helyzet
A „Motor indítása" helyzetben bekapcsol az
önindító. A motor beindítása után a gyújtás‐
kulcs a „Gyújtás be" helyzetbe ugrik vissza.
3.3 Szimbólumok és a funkciók
áttekintése
A szimbólumok a fűnyírótraktoron lehetnek fel‐
tüntetve és a következőket jelenthetik:
Garantált zajteljesítményszint dB(A)-
L
ben a 2000/14/EK irányelv szerint, az
WA
elektromos termékek zajkibocsátásá‐
nak összehasonlíthatóságához.
Ez a szimbólum jelöli a motorolaj záró‐
sapkáját.
A terméket ne dobja a háztartási sze‐
métbe.
