polski

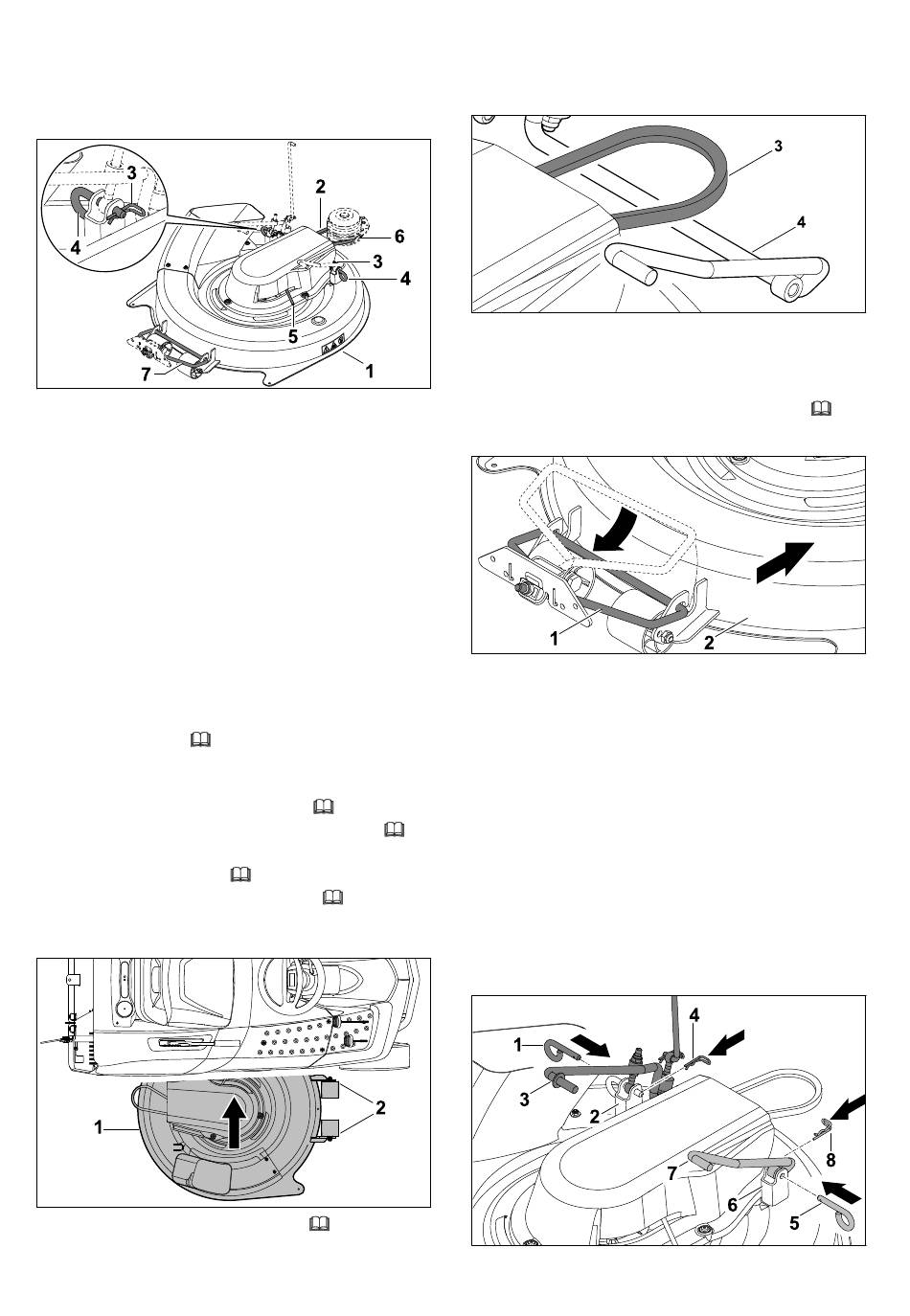

6.4 Montaż i demontaż zespołu
tnącego
6.4.1 Budowa zespołu tnącego
1 Zespół tnący
2 Pasek klinowy
3 Zawleczka
4 Trzpień mocujący
5 Dźwignia do naprężania wstępnego paska kli‐
nowego
6 Tarcza paska klinowego
7 Przednie zawieszenie zespołu tnącego
8 Tylne zawieszenie zespołu tnącego
6.4.2 Montaż zespołu tnącego
► Ustawić kosiarkę samojezdną na płaskiej
powierzchni.
► Wyłączyć silnik,
► Wyciągnąć kluczyk zapłonu i przechowywać
go w bezpiecznym miejscu.
► Zaciągnąć hamulec postojowy,
► Ustawić najwyższą wysokość koszenia,
11.6.
► Zdjąć kosz na trawę,
► Zdemontować kanał wyrzutowy,
Wsuwanie zespołu tnącego pod spód
► Ustawić wysokość koszenia 6,
482
9.2.
11.5.1.
6.2.2.
6.1.2.
11.6.
6 Zmontowanie kosiarki samojezdnej
► Wsunąć zespół tnący (1) z prawej strony, rol‐
kami (2) w kierunku jazdy, pod kosiarkę samo‐
jezdną.
► Umieścić pasek klinowy (3) nad zawieszeniem
zespołu tnącego (4).
Zakładanie przedniej części zespołu tnącego
► Ustawić najniższą wysokość koszenia,
11.6.
► Przednie zawieszenie zespołu tnącego (1)
przechylić w dół i zamontować do zespołu tną‐
cego (2).
► Przesunąć zespół tnący (2) do tyłu tak, aby
zawieszenie zespołu tnącego (1) zaczepiło
się.
Przednie zawieszenie zespołu tnącego jest
zamocowane do zespołu tnącego.
Zakładanie tylnej części zespołu tnącego
► Podnieść ręką zespół tnący i przytrzymać.
► Wyrównać zespół tnący tak, aby otwory
w zawieszeniu zespołu tnącego w zespole
tnącym i w kosiarce samojezdnej leżały w jed‐
nej linii.
