3 Sinopsis
3 Llave de paso del combustible
La llave de paso del combustible interrumpe
la alimentación de combustible. Se encuentra
debajo de la cubierta del motor.
4 Cubierta de la columna de dirección
La cubierta de la columna de dirección cubre
la electrónica y la batería.
5 Pedal del freno
El pedal del freno sirve para frenar y detener
el tractor cortacésped.
6 Pedal acelerador
El pedal acelerador sirve para ajustar la velo‐
cidad del mecanismo de marcha.
7 Interruptor de seguridad para corte en mar‐
cha atrás
El interruptor de seguridad libera las cuchillas
en marcha atrás.
8 Cuchilla
La cuchilla corta la hierba.
9 Mecanismo de corte
El mecanismo de corte se compone de una
cuchilla y la carcasa del mecanismo de corte.
10 Palanca para la dirección de marcha
La palanca sirve para seleccionar la dirección
de marcha hacia adelante o hacia atrás.
11 Conmutador del mecanismo de corte
El conmutador sirve para acoplar y desaco‐
plar la cuchilla.
12 Palanca del freno de estacionamiento
La palanca sirve para activar y desactivar el
freno de estacionamiento.
13 Contacto de encendido
El contacto de encendido con interruptor de
luz se utiliza para arrancar y parar el motor.
14 Palanca para el asiento del conductor
La palanca sirve para ajustar la posición del
asiento del conductor.
15 Palanca para el acelerador o el estárter
La palanca se utiliza para regular el acelera‐
dor, así como para conectar y desconectar el
estárter.
16 Indicador del depósito de combustible
El indicador del depósito de combustible
muestra el nivel del combustible.
17 Tapa del depósito de combustible
La tapa del depósito de combustible cubre la
abertura para llenar gasolina.
18 Compartimento portaobjetos
El compartimento portaobjetos se utiliza para
depositar objetos y cubre el acceso al tapón
del depósito de aceite del motor.
0478-193-9806-A
19 Canal de expulsión
El canal de expulsión conduce la hierba cor‐
tada desde las cuchillas al colector de hierba.
20 Enganche para remolque
El enganche para remolque sirve para remol‐
car cargas.
21 Sensor de nivel de llenado
El sensor de nivel de llenado mide el nivel de
llenado del colector de hierba.
22 Palanca para el desbloqueo del colector de
hierba
La palanca sirve para sujetar y desbloquear
el colector de hierba.
23 Colector de hierba
El colector de hierba recoge la hierba cor‐
tada.
24 Palanca para el colector de hierba
La palanca sirve para vaciar el colector de
hierba.
# Placa de características con número de
máquina
La placa de características con el número de
máquina se encuentra debajo del asiento del
conductor abatible.

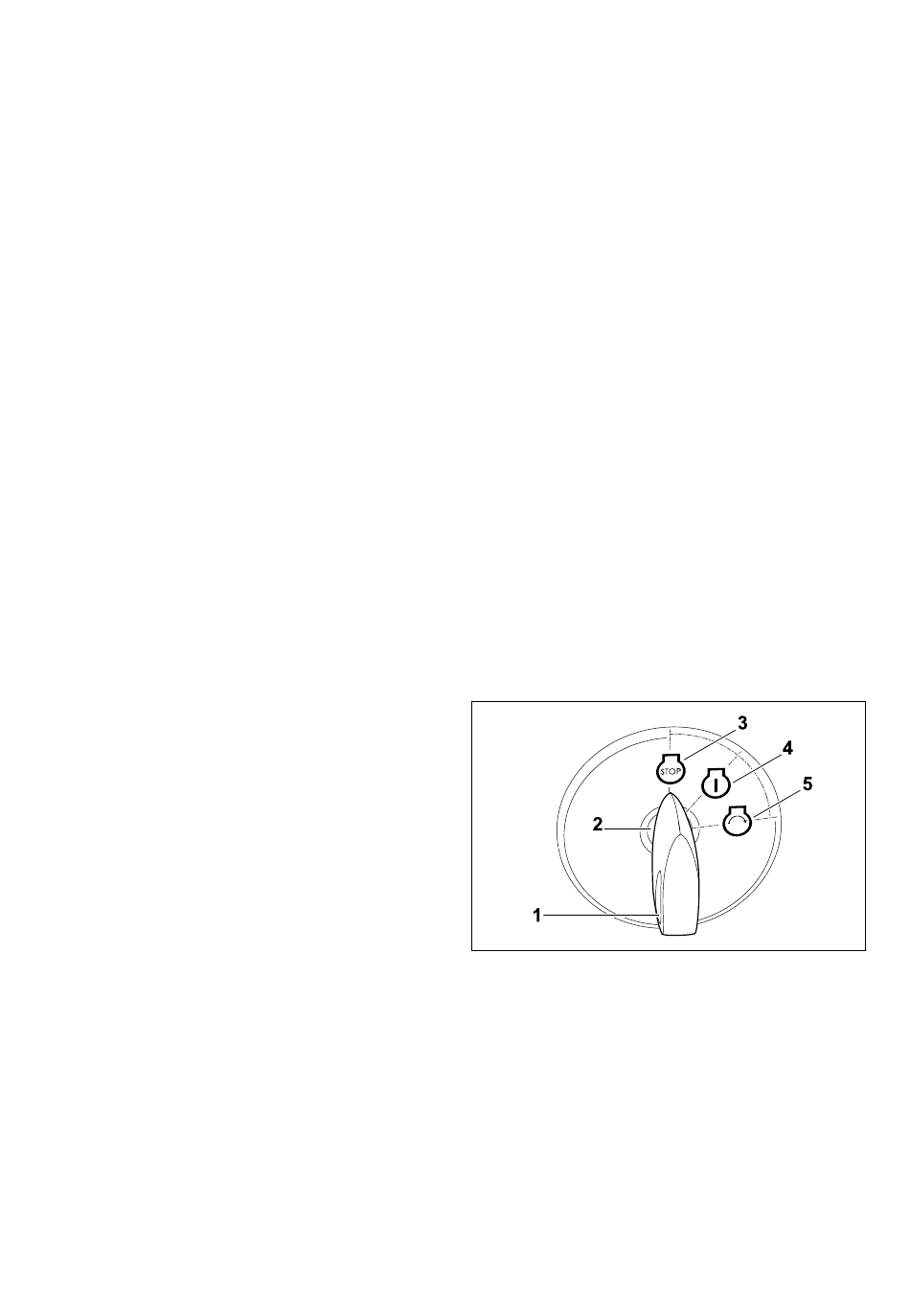

3.2 Contacto de encendido y llave
de contacto
1 Llave de contacto
La llave de contacto sirve para accionar el
contacto de encendido. La llave de contacto
solo se puede poner o quitar del contacto de
encendido en la posición "Motor apagado".
2 Contacto de encendido
El contacto de encendido sirve para arrancar
y parar el motor.
3 Posición "Motor apagado"
En la posición "Motor apagado", el motor está
apagado.
