3 Oversikt
8 Kniv
Kniven klipper gresset.
9 Klippeaggregat
Klippeaggregat består av en kniv og klippeag‐
gregathuset.
10 Spak for kjøreretning
Spaken brukes til å velge kjøreretning forover
eller bakover.
11 Bryter for klippeaggregat
Bryteren brukes til å koble kniven ut og inn.
12 Spak for parkeringsbremsen
Spaken brukes til å aktivere og deaktivere
parkeringsbremsen.
13 Tenningslås
Tenningslåsen med lysbryter brukes til å stille
inn for start, drift og stans av motoren.
14 Spak for førersete
Spaken brukes til å stille inn førersetet.
15 Spak for gass med choke
Spaken benyttes til gassregulering, samt til å
slå på og av choken.
16 Drivstoffmåler
Tankmåleren angir drivstoffnivået for bensin.
17 Lokk på drivstofftanken
Lokket på drivstofftanken lukker åpningen for
påfylling av bensin.
18 Oppbevaringsrom
Oppbevaringsrommet benyttes til oppbeva‐
ring av gjenstander og dekker til tilgangen
hos låsen til motoroljetanken.
19 Utkastkanal
Utkastkanalen fører det klippede gresset fra
knivene til oppsamleren.
20 Tilhengerfeste
Tilhengerfestet brukes til å feste og trekke
last.
21 Nivåføler
Nivåføleren måler fyllenivået i oppsamleren.
22 Bøyle for frigjøring av oppsamleren
Bøylen brukes til å holde og låse opp opp‐
samleren.
23 Oppsamler
Oppsamleren fanger opp det klippede gres‐
set.
24 Spak for oppsamler
Spaken brukes til å tømme oppsamleren.
# Typeskilt med maskinnummer
Typeskiltet med maskinnummeret befinner
seg under det sammenleggbare førersetet.
0478-193-9806-A

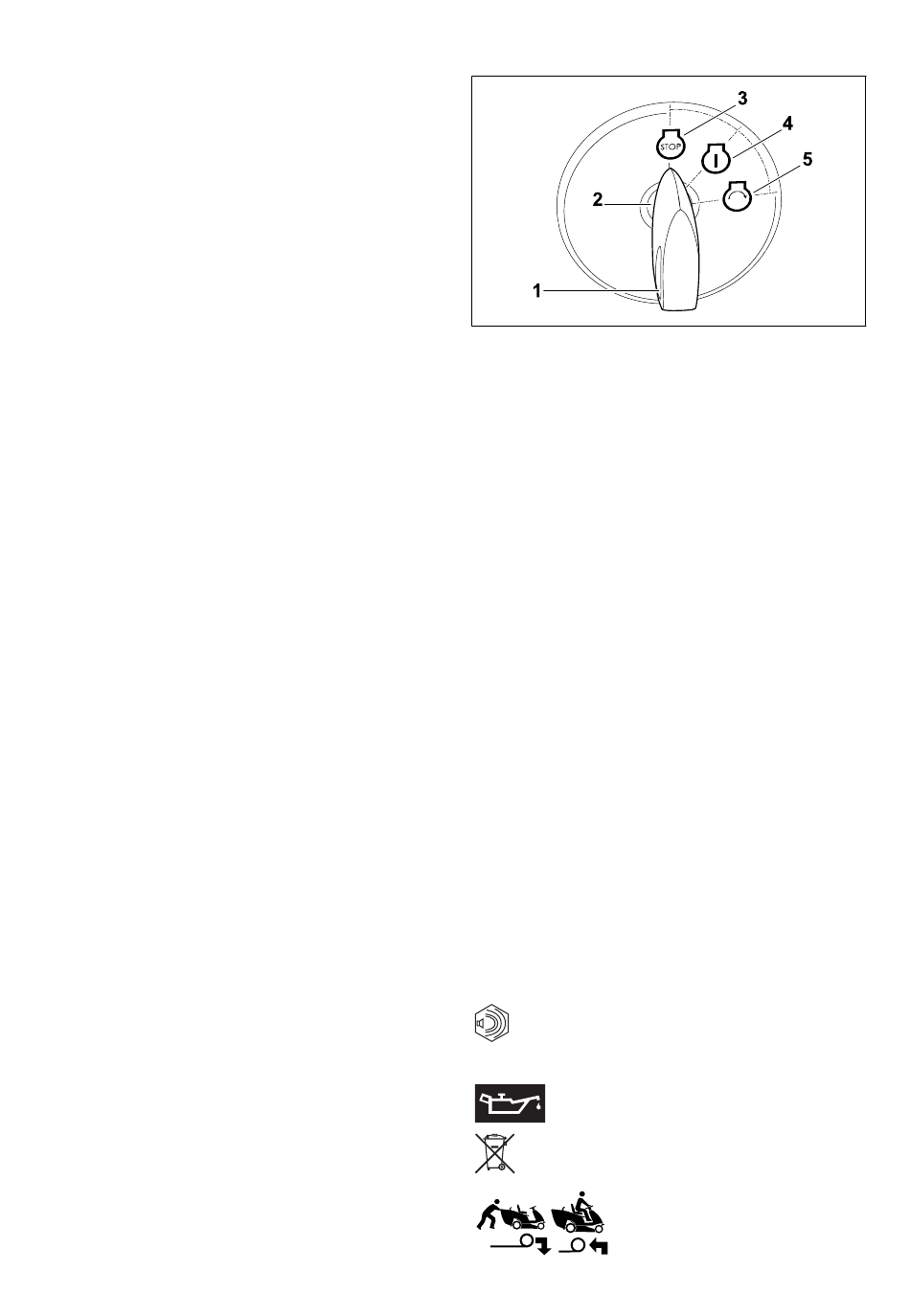

3.2 Tenningslås og tenningsnøkkel
1 Tenningsnøkkelen
Tenningsnøkkelen brukes til å betjene ten‐
ningslåsen. Tenningsnøkkelen kan bare set‐
tes inn i eller tas ut av tenningslåsen når
motoren er i «Motor av»-posisjon.
2 Tenningslås
Tenningslåsen brukes til å stille inn for start,
drift og stans av motoren.
3 «Motor av»-posisjon
I «Motor av»-posisjonen er motoren slått av.
4 Posisjonen «Tenning på»
I posisjonen «Tenning på» utfører elektronik‐
ken en selvdiagnose. Etter start av motoren
går tenningsnøkkelen automatisk tilbake til
denne posisjonen. Når motoren er slått av, vil
det høres en signaltone etter en stund i
denne posisjonen for å indikere at batteriet
lades ut.
5 «Starte motoren»-posisjon
I posisjonen «Starte motoren» aktiveres star‐
teren. Etter at motoren er startet, går ten‐
ningsnøkkelen tilbake til «Tenning på»-posi‐
sjonen.
3.3 Oversikt over symboler og
funksjoner
Symbolene kan stå på gressklipperen og har føl‐
gende betydning:
Garantert lydeffektnivå iht. direktiv
L
2000/14/EF i dB(A) for å kunne sam‐
WA
menligne lydutslippene til ulike produk‐
ter.
Dette symbolet angir motorolje-låsen.
Produktet må ikke kasseres med hus‐
holdningsavfallet.
Koble inn gir:
Trekk bøylen for frikobling av
gir utover
Koble ut giret:
