6 Pedał gazu
Pedał gazu służy do regulacji prędkości
napędu kół.
7 Wyłącznik bezpieczeństwa do koszenia tyłem
Wyłącznik bezpieczeństwa zwalnia noże pod‐
czas jazdy do tyłu.
8 Noże
Nóż kosi trawę.
9 Zespół tnący
Zespół tnący składa się z jednego noża oraz
obudowy zespołu tnącego.
10 Dźwignia kierunku jazdy
Dźwignia służy do wyboru kierunku jazdy do
przodu lub do tyłu.
11 Przełącznik zespołu tnącego
Przełącznik służy do sprzęgania i wysprzęgla‐
nia noża.
12 Dźwignia hamulca postojowego
Dźwignia służy do włączania i wyłączania
hamulca postojowego.
13 Stacyjka zapłonu
Stacyjka zapłonu z wyłącznikiem świateł
służy do rozruchu i do wyłączania silnika.
14 Dźwignia fotela kierowcy
Dźwignia służy do ustawiania fotela kierowcy.
15 Dźwignia gazu ze ssaniem
Dźwignia służy do regulacji gazu oraz do włą‐
czania i wyłączania ssania.
16 Wskaźnik poziomu paliwa
Wskaźnik pokazuje poziom napełnienia ben‐
zyną.
17 Korek zbiornika paliwa
Korek zbiornika paliwa zamyka otwór do wle‐
wania benzyny.
18 Schowek
Schowek służy do przechowywania przed‐
miotów i zasłania dostęp do zamknięcia zbior‐
nika oleju silnikowego.
19 Kanał wyrzutowy
Noże wyrzucają skoszoną trawę przez kanał
wyrzutowy do kosza na trawę.
20 Zespół haka holowniczego
Zespół haka holowniczego służy do zaczepia‐
nia i ciągnięcia ładunków.
21 Czujnik napełnienia
Czujnik napełnienia mierzy poziom napełnie‐
nia kosza na trawę.
22 Pałąk odblokowywania kosza na trawę
Pałąk służy do blokowania i odblokowywania
kosza na trawę.
468
23 Kosz na trawę
Kosz na trawę zbiera skoszoną trawę.
24 Dźwignia kosza na trawę
Dźwignia służy do opróżniania kosza na
trawę.
# Tabliczka znamionowa z numerem seryjnym
Tabliczka znamionowa z numerem seryjnym
znajduje się pod składanym fotelem kierowcy.

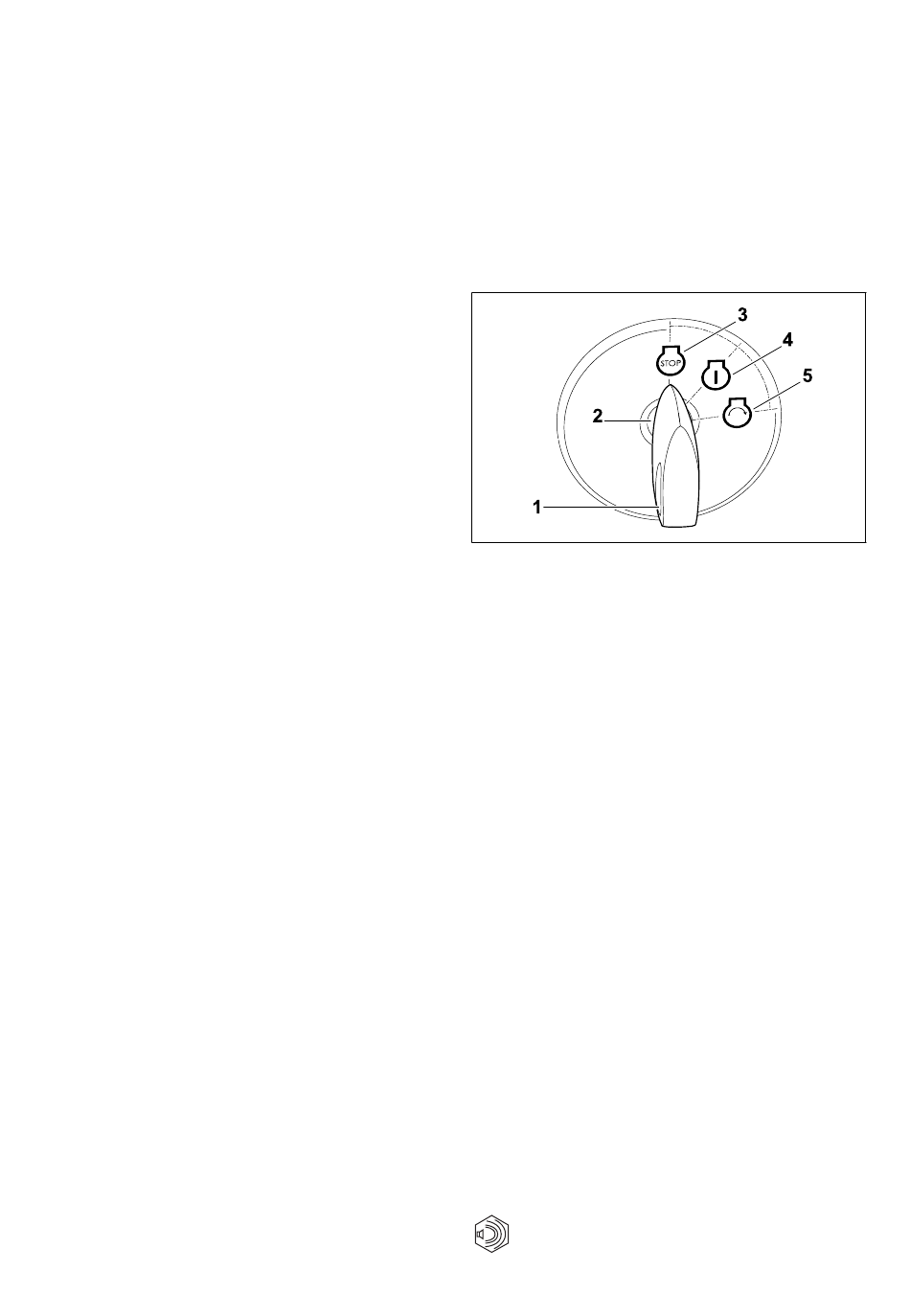

3.2 Stacyjka i kluczyk zapłonu
1 Kluczyk zapłonu
Kluczyk zapłonu służy do obsługiwania sta‐
cyjki. Kluczyk zapłonu można włożyć do sta‐
cyjki lub wyciagnąć ze stacyjki tylko w pozycji
„Silnik wyłączony".
2 Stacyjka zapłonu
Stacyjka zapłonu służy do rozruchu i do wyłą‐
czania silnika.
3 Pozycja „Silnik wyłączony"
W pozycji „Silnik wyłączony" silnik jest wyłą‐
czony.
4 Pozycja „Zapłon włączony"
W pozycji „Zapłon włączony" układ elektro‐
niczny przeprowadza samoczynną diagnos‐
tykę. Po uruchomieniu silnika kluczyk zapłonu
powraca do tego położenia. Kiedy to ustawie‐
nie jest aktywne przy wyłączonym silniku, po
krótkim czasie rozlegnie się dźwięk sygnalizu‐
jący rozładowywanie baterii.
5 Pozycja „Uruchamianie silnika"
W pozycji „Uruchamianie silnika" aktywowany
zostaje rozrusznik. Po uruchomieniu silnika
kluczyk zapłonu powraca do pozycji „Zapłon
włączony".
3.3 Symbole i przegląd funkcji
Na kosiarce samojezdnej mogą znajdować się
symbole o następującym znaczeniu:
Gwarantowany poziom mocy akustycz‐
L
nej według dyrektywy 2000/14/WE,
WA
3 Przegląd
