6 Sätta ihop åkgräsklipparen
6.4 Montera och demontera klip‐
paggregatet

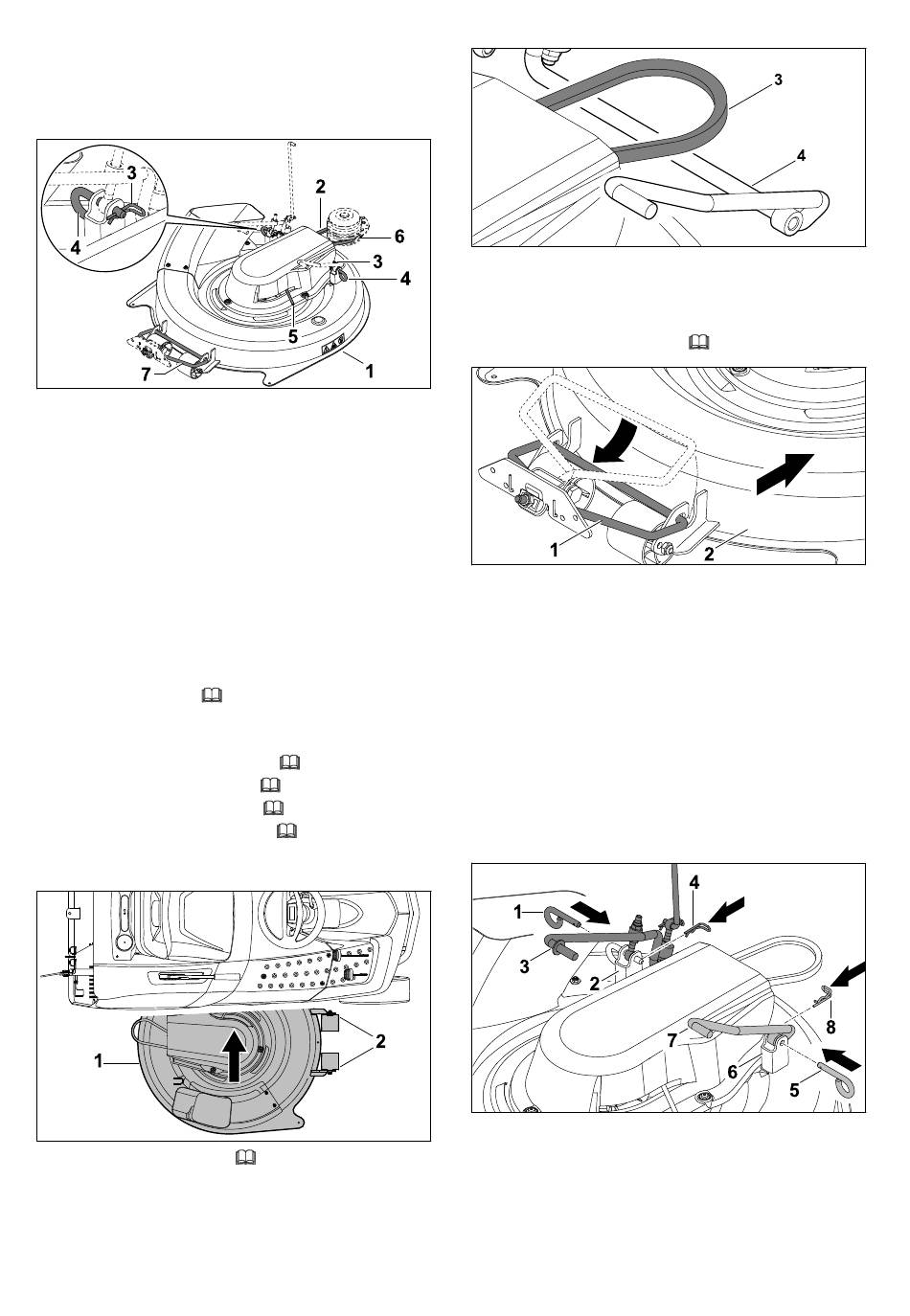

6.4.1 Klippaggregatets konstruktion
1 Klippaggregat
2 Kilrem
3 Låssprint
4 Fästbult
5 Kilremsspännspak
6 Kilremsskiva
7 Klippaggregatets främre upphängning
8 Klippaggregatets bakre upphängning
6.4.2 Montera klippaggregatet
► Placera åkgräsklipparen på en plan yta.
► Stäng av motorn,
► Dra ur tändningsnyckeln och förvara den
säkert.
► Lägg i parkeringsbromsen,
► Ställ in högsta klipphöjd,
► Lossa gräsuppsamlaren,
► Demontera utkastkanalen,
Skjuta in klippaggregatet
► Ställ in klipphöjden 6,
► Skjut klippaggregatet (1) från höger med rul‐
larna (2) i körriktningen under åkgräsklipparen.
0478-193-9806-A
9.2.
11.5.1.
11.6.
6.2.2.
6.1.2.
11.6.
► Placera kilremmen (3) över klippaggregatets
upphängning (4).
Fästa klippaggregat fram
► Ställ in lägsta klipphöjd,
► Fäll ner klippaggregatets främre upphäng‐
ning (1) och fäst den på klippaggregatet (2).
► Skjut klippaggregatet (2) bakåt så att klippag‐
gregatets upphängning (1) hakar fast.
Klippaggregatets främre upphängning är fixe‐
rat i klippaggregatet.
Fästa klippaggregatet baktill
► Lyft klippaggregatet med en hand och håll det
så.
► Rikta in klippaggregatet så att hålet i klippag‐
gregatets upphängning och åkgräsklipparen är
i linje med varandra.
► För in fästbulten (1) helt genom hålet i klippag‐
gregatets (2) och åkgräsklipparens (3) upp‐
hängning.
► Sätt i låssprinten (4) i hålet i fästbulten.
Låssprinten hakar fast.
