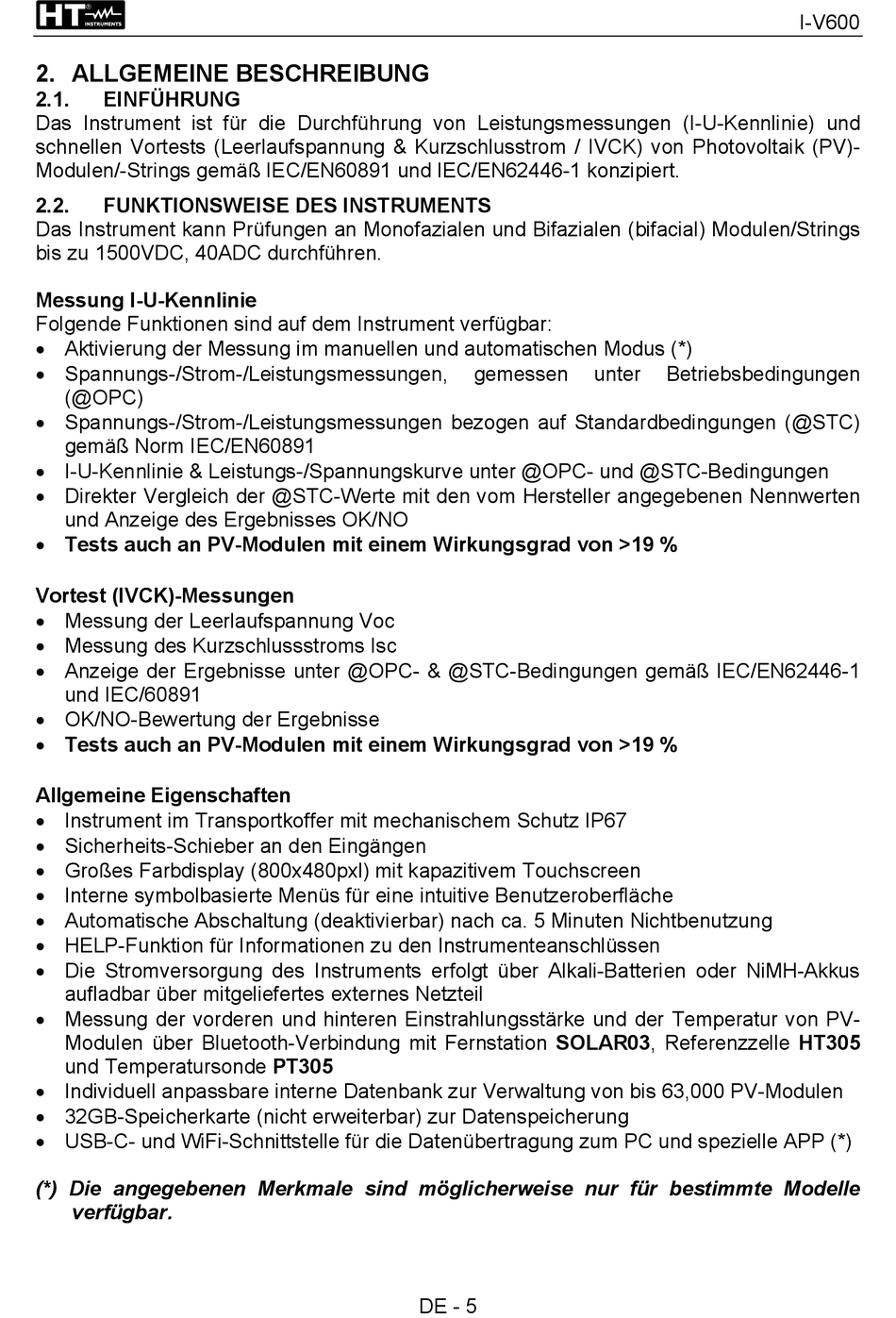

2. ALLGEMEINE BESCHREIBUNG

2.1. EINFÜHRUNG
Das Instrument ist für die Durchführung von Leistungsmessungen (I-U-Kennlinie) und
schnellen Vortests (Leerlaufspannung & Kurzschlusstrom / IVCK) von Photovoltaik (PV)-
Modulen/-Strings gemäß IEC/EN60891 und IEC/EN62446-1 konzipiert.
2.2.

FUNKTIONSWEISE DES INSTRUMENTS

Das Instrument kann Prüfungen an Monofazialen und Bifazialen (bifacial) Modulen/Strings
bis zu 1500VDC, 40ADC durchführen.
Messung I-U-Kennlinie
Folgende Funktionen sind auf dem Instrument verfügbar:
 Aktivierung der Messung im manuellen und automatischen Modus (*)
 Spannungs-/Strom-/Leistungsmessungen,
(@OPC)
 Spannungs-/Strom-/Leistungsmessungen bezogen auf Standardbedingungen (@STC)
gemäß Norm IEC/EN60891
 I-U-Kennlinie & Leistungs-/Spannungskurve unter @OPC- und @STC-Bedingungen
 Direkter Vergleich der @STC-Werte mit den vom Hersteller angegebenen Nennwerten
und Anzeige des Ergebnisses OK/NO
 Tests auch an PV-Modulen mit einem Wirkungsgrad von >19 %
Vortest (IVCK)-Messungen
 Messung der Leerlaufspannung Voc
 Messung des Kurzschlussstroms Isc
 Anzeige der Ergebnisse unter @OPC- & @STC-Bedingungen gemäß IEC/EN62446-1
und IEC/60891
 OK/NO-Bewertung der Ergebnisse
 Tests auch an PV-Modulen mit einem Wirkungsgrad von >19 %
Allgemeine Eigenschaften
 Instrument im Transportkoffer mit mechanischem Schutz IP67
 Sicherheits-Schieber an den Eingängen
 Großes Farbdisplay (800x480pxl) mit kapazitivem Touchscreen
 Interne symbolbasierte Menüs für eine intuitive Benutzeroberfläche
 Automatische Abschaltung (deaktivierbar) nach ca. 5 Minuten Nichtbenutzung
 HELP-Funktion für Informationen zu den Instrumenteanschlüssen
 Die Stromversorgung des Instruments erfolgt über Alkali-Batterien oder NiMH-Akkus
aufladbar über mitgeliefertes externes Netzteil
 Messung der vorderen und hinteren Einstrahlungsstärke und der Temperatur von PV-
Modulen über Bluetooth-Verbindung mit Fernstation SOLAR03, Referenzzelle HT305
und Temperatursonde PT305
 Individuell anpassbare interne Datenbank zur Verwaltung von bis 63,000 PV-Modulen
 32GB-Speicherkarte (nicht erweiterbar) zur Datenspeicherung
 USB-C- und WiFi-Schnittstelle für die Datenübertragung zum PC und spezielle APP (*)
(*) Die angegebenen Merkmale sind möglicherweise nur für bestimmte Modelle
verfügbar.
gemessen
DE - 5
unter Betriebsbedingungen
I-V600
