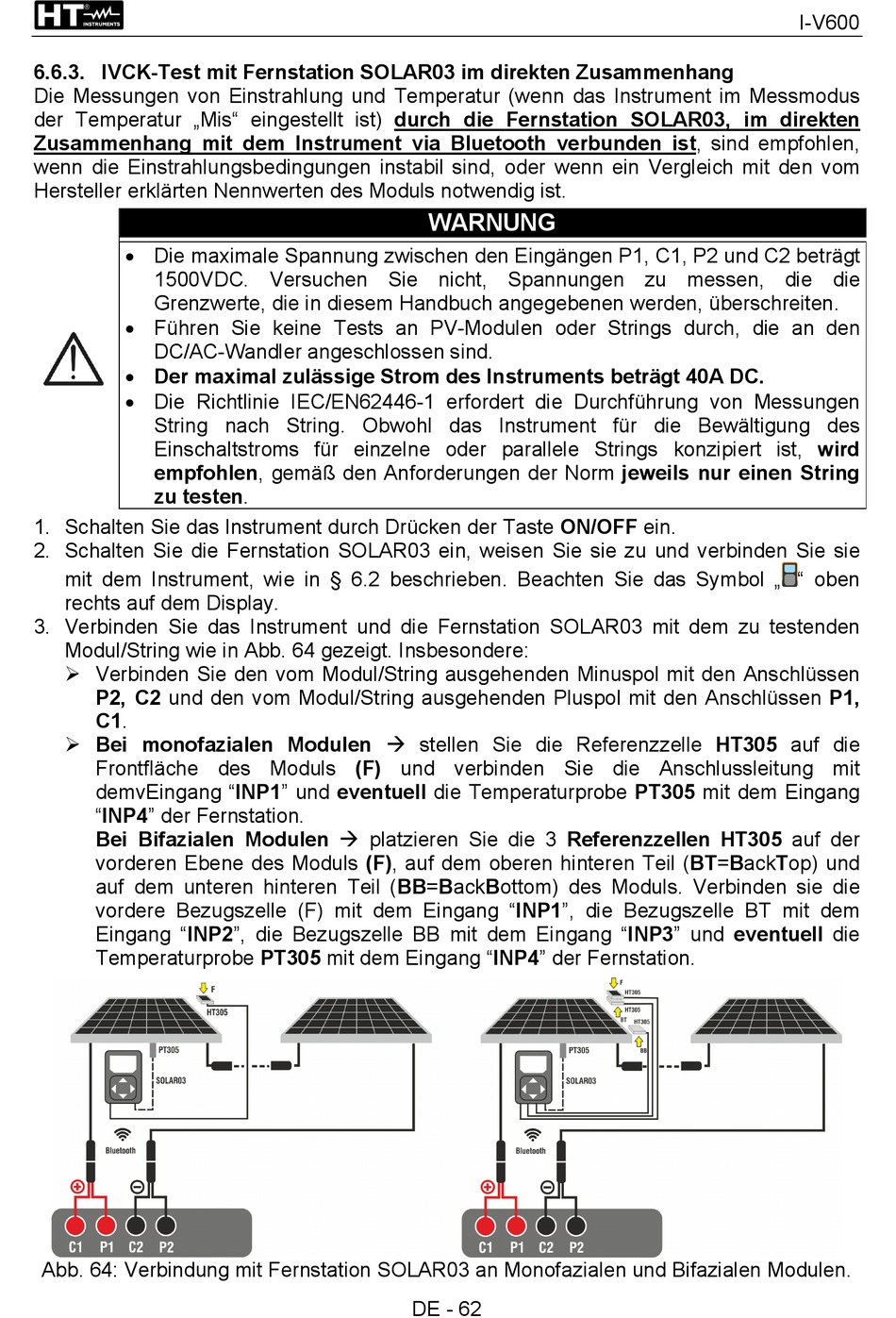

6.6.3. IVCK-Test mit Fernstation SOLAR03 im direkten Zusammenhang

Die Messungen von Einstrahlung und Temperatur (wenn das Instrument im Messmodus
der Temperatur „Mis" eingestellt ist) durch die Fernstation SOLAR03, im direkten
Zusammenhang mit dem Instrument via Bluetooth verbunden ist, sind empfohlen,
wenn die Einstrahlungsbedingungen instabil sind, oder wenn ein Vergleich mit den vom
Hersteller erklärten Nennwerten des Moduls notwendig ist.
 Die maximale Spannung zwischen den Eingängen P1, C1, P2 und C2 beträgt
1500VDC. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
 Führen Sie keine Tests an PV-Modulen oder Strings durch, die an den
DC/AC-Wandler angeschlossen sind.
 Der maximal zulässige Strom des Instruments beträgt 40A DC.
 Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen
String nach String. Obwohl das Instrument für die Bewältigung des
Einschaltstroms für einzelne oder parallele Strings konzipiert ist, wird
empfohlen, gemäß den Anforderungen der Norm jeweils nur einen String
zu testen.
1. Schalten Sie das Instrument durch Drücken der Taste ON/OFF ein.
2. Schalten Sie die Fernstation SOLAR03 ein, weisen Sie sie zu und verbinden Sie sie
mit dem Instrument, wie in § 6.2 beschrieben. Beachten Sie das Symbol „ " oben
rechts auf dem Display.
3. Verbinden Sie das Instrument und die Fernstation SOLAR03 mit dem zu testenden
Modul/String wie in Abb. 64 gezeigt. Insbesondere:
 Verbinden Sie den vom Modul/String ausgehenden Minuspol mit den Anschlüssen
P2, C2 und den vom Modul/String ausgehenden Pluspol mit den Anschlüssen P1,
C1.
 Bei monofazialen Modulen  stellen Sie die Referenzzelle HT305 auf die
Frontfläche des Moduls (F) und verbinden Sie die Anschlussleitung mit
demvEingang "INP1" und eventuell die Temperaturprobe PT305 mit dem Eingang
"INP4" der Fernstation.
Bei Bifazialen Modulen  platzieren Sie die 3 Referenzzellen HT305 auf der
vorderen Ebene des Moduls (F), auf dem oberen hinteren Teil (BT=BackTop) und
auf dem unteren hinteren Teil (BB=BackBottom) des Moduls. Verbinden sie die
vordere Bezugszelle (F) mit dem Eingang "INP1", die Bezugszelle BT mit dem
Eingang "INP2", die Bezugszelle BB mit dem Eingang "INP3" und eventuell die
Temperaturprobe PT305 mit dem Eingang "INP4" der Fernstation.
Abb. 64: Verbindung mit Fernstation SOLAR03 an Monofazialen und Bifazialen Modulen.
