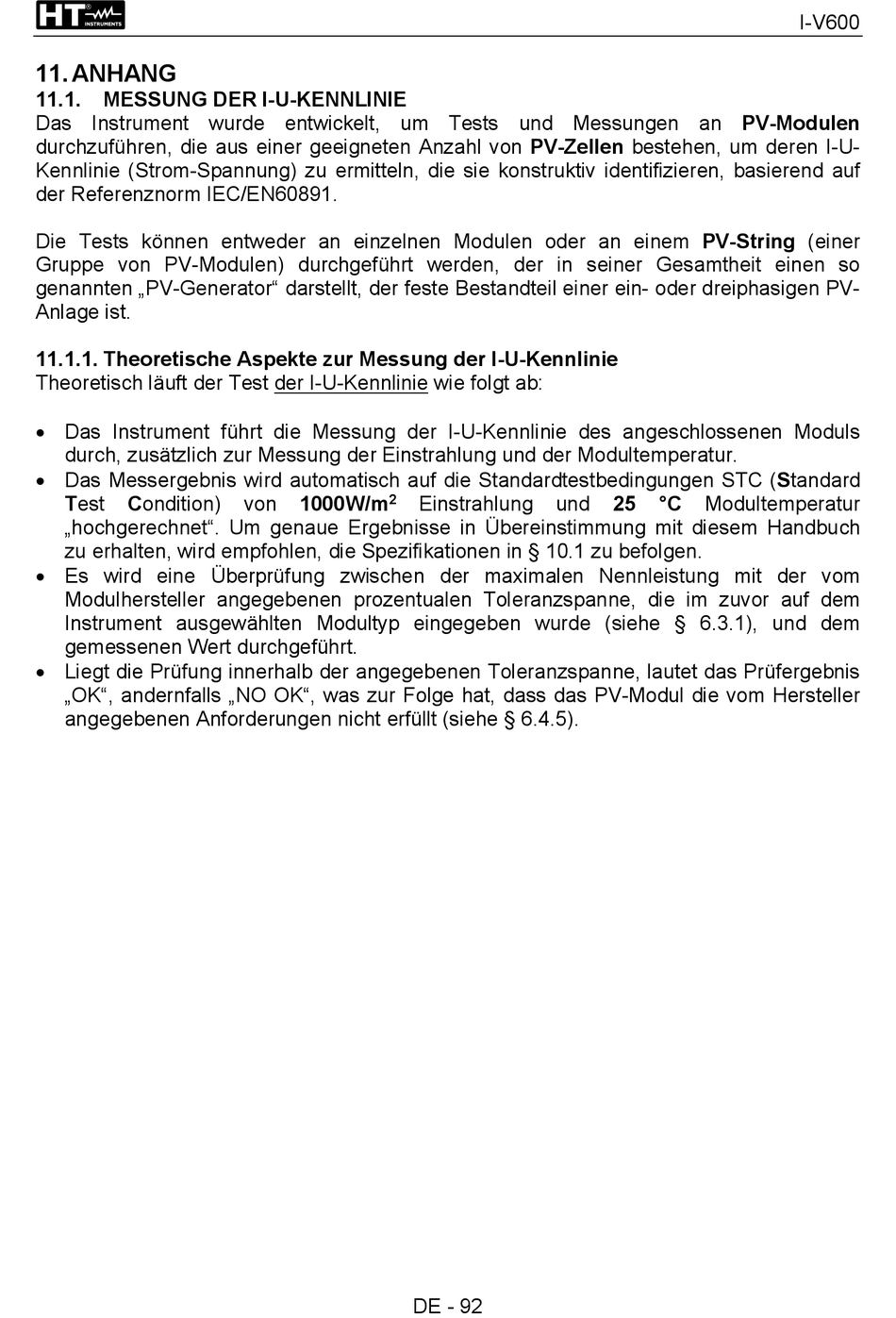

11. ANHANG

11.1.

MESSUNG DER I-U-KENNLINIE

Das Instrument wurde entwickelt, um Tests und Messungen an PV-Modulen

durchzuführen, die aus einer geeigneten Anzahl von PV-Zellen bestehen, um deren I-U-
Kennlinie (Strom-Spannung) zu ermitteln, die sie konstruktiv identifizieren, basierend auf
der Referenznorm IEC/EN60891.
Die Tests können entweder an einzelnen Modulen oder an einem PV-String (einer
Gruppe von PV-Modulen) durchgeführt werden, der in seiner Gesamtheit einen so
genannten „PV-Generator" darstellt, der feste Bestandteil einer ein- oder dreiphasigen PV-
Anlage ist.

11.1.1. Theoretische Aspekte zur Messung der I-U-Kennlinie

Theoretisch läuft der Test der I-U-Kennlinie wie folgt ab:
 Das Instrument führt die Messung der I-U-Kennlinie des angeschlossenen Moduls
durch, zusätzlich zur Messung der Einstrahlung und der Modultemperatur.
 Das Messergebnis wird automatisch auf die Standardtestbedingungen STC (Standard
Test Condition)
„hochgerechnet". Um genaue Ergebnisse in Übereinstimmung mit diesem Handbuch
zu erhalten, wird empfohlen, die Spezifikationen in § 10.1 zu befolgen.
 Es wird eine Überprüfung zwischen der maximalen Nennleistung mit der vom
Modulhersteller angegebenen prozentualen Toleranzspanne, die im zuvor auf dem
Instrument ausgewählten Modultyp eingegeben wurde (siehe § 6.3.1), und dem
gemessenen Wert durchgeführt.
 Liegt die Prüfung innerhalb der angegebenen Toleranzspanne, lautet das Prüfergebnis
„OK", andernfalls „NO OK", was zur Folge hat, dass das PV-Modul die vom Hersteller
angegebenen Anforderungen nicht erfüllt (siehe § 6.4.5).
von 1000W/m 2
DE - 92
Einstrahlung und 25 °C Modultemperatur
