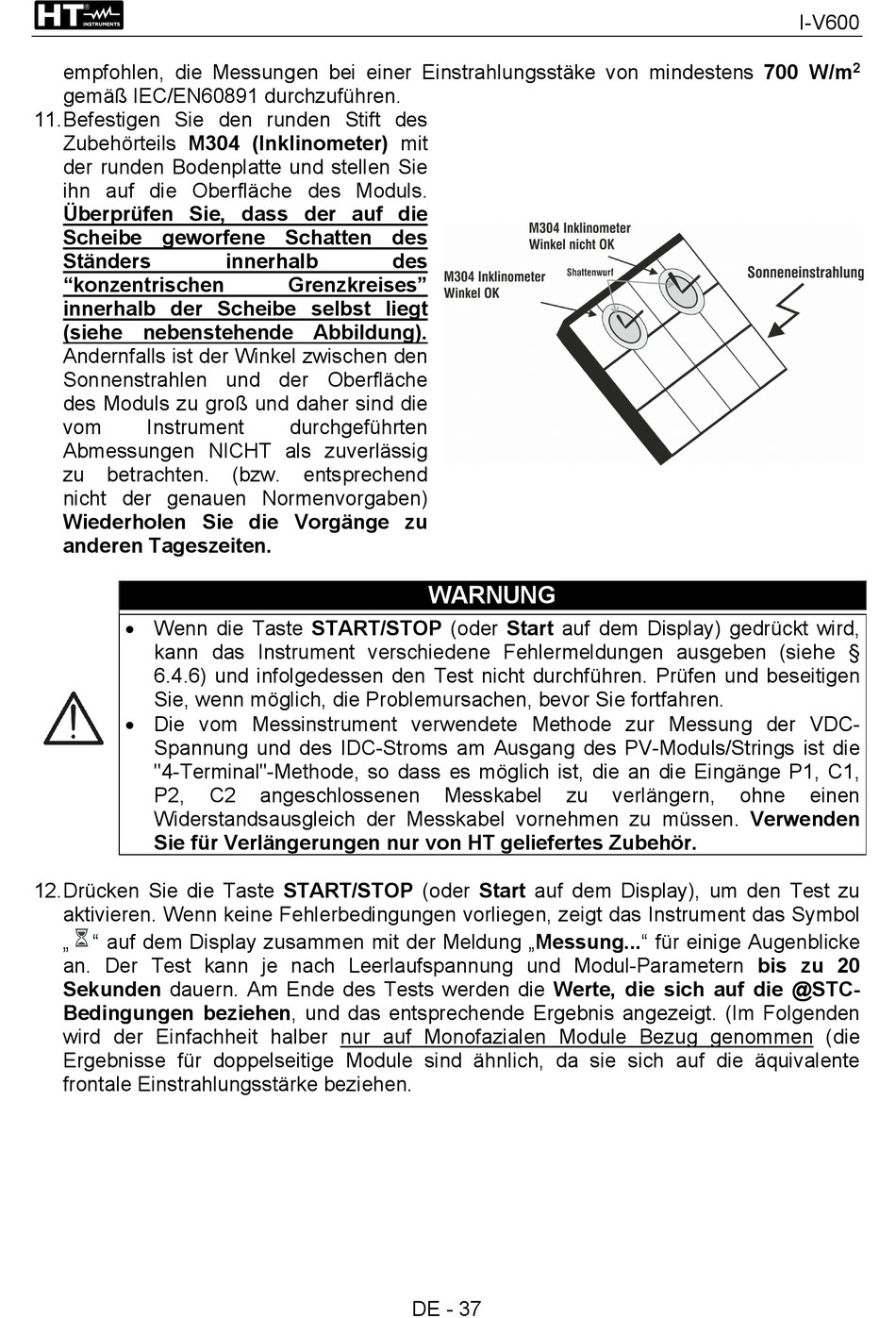

HT Instruments I-V600 Bedienungsanleitung Seite 38

empfohlen, die Messungen bei einer Einstrahlungsstäke von mindestens 700 W/m
gemäß IEC/EN60891 durchzuführen.
11. Befestigen Sie den runden Stift des
Zubehörteils M304 (Inklinometer) mit
der runden Bodenplatte und stellen Sie
ihn auf die Oberfläche des Moduls.
Überprüfen Sie, dass der auf die
Scheibe geworfene Schatten des
Ständers
"konzentrischen
innerhalb der Scheibe selbst liegt
(siehe nebenstehende Abbildung).
Andernfalls ist der Winkel zwischen den
Sonnenstrahlen und der Oberfläche
des Moduls zu groß und daher sind die
vom Instrument
Abmessungen NICHT als zuverlässig
zu betrachten.
nicht der genauen Normenvorgaben)
Wiederholen Sie die Vorgänge zu
anderen Tageszeiten.
 Wenn die Taste START/STOP (oder Start auf dem Display) gedrückt wird,
kann das Instrument verschiedene Fehlermeldungen ausgeben (siehe §
6.4.6) und infolgedessen den Test nicht durchführen. Prüfen und beseitigen
Sie, wenn möglich, die Problemursachen, bevor Sie fortfahren.
 Die vom Messinstrument verwendete Methode zur Messung der VDC-
Spannung und des IDC-Stroms am Ausgang des PV-Moduls/Strings ist die
"4-Terminal"-Methode, so dass es möglich ist, die an die Eingänge P1, C1,
P2,
Widerstandsausgleich der Messkabel vornehmen zu müssen. Verwenden
Sie für Verlängerungen nur von HT geliefertes Zubehör.
12. Drücken Sie die Taste START/STOP (oder Start auf dem Display), um den Test zu
aktivieren. Wenn keine Fehlerbedingungen vorliegen, zeigt das Instrument das Symbol
„ " auf dem Display zusammen mit der Meldung „Messung..." für einige Augenblicke
an. Der Test kann je nach Leerlaufspannung und Modul-Parametern bis zu 20
Sekunden dauern. Am Ende des Tests werden die Werte, die sich auf die @STC-
Bedingungen beziehen, und das entsprechende Ergebnis angezeigt. (Im Folgenden
wird der Einfachheit halber nur auf Monofazialen Module Bezug genommen (die
Ergebnisse für doppelseitige Module sind ähnlich, da sie sich auf die äquivalente
frontale Einstrahlungsstärke beziehen.
innerhalb
Grenzkreises"
durchgeführten
(bzw. entsprechend
C2 angeschlossenen
des
WARNUNG
Messkabel
DE - 37
zu verlängern,
I-V600
2
ohne einen
