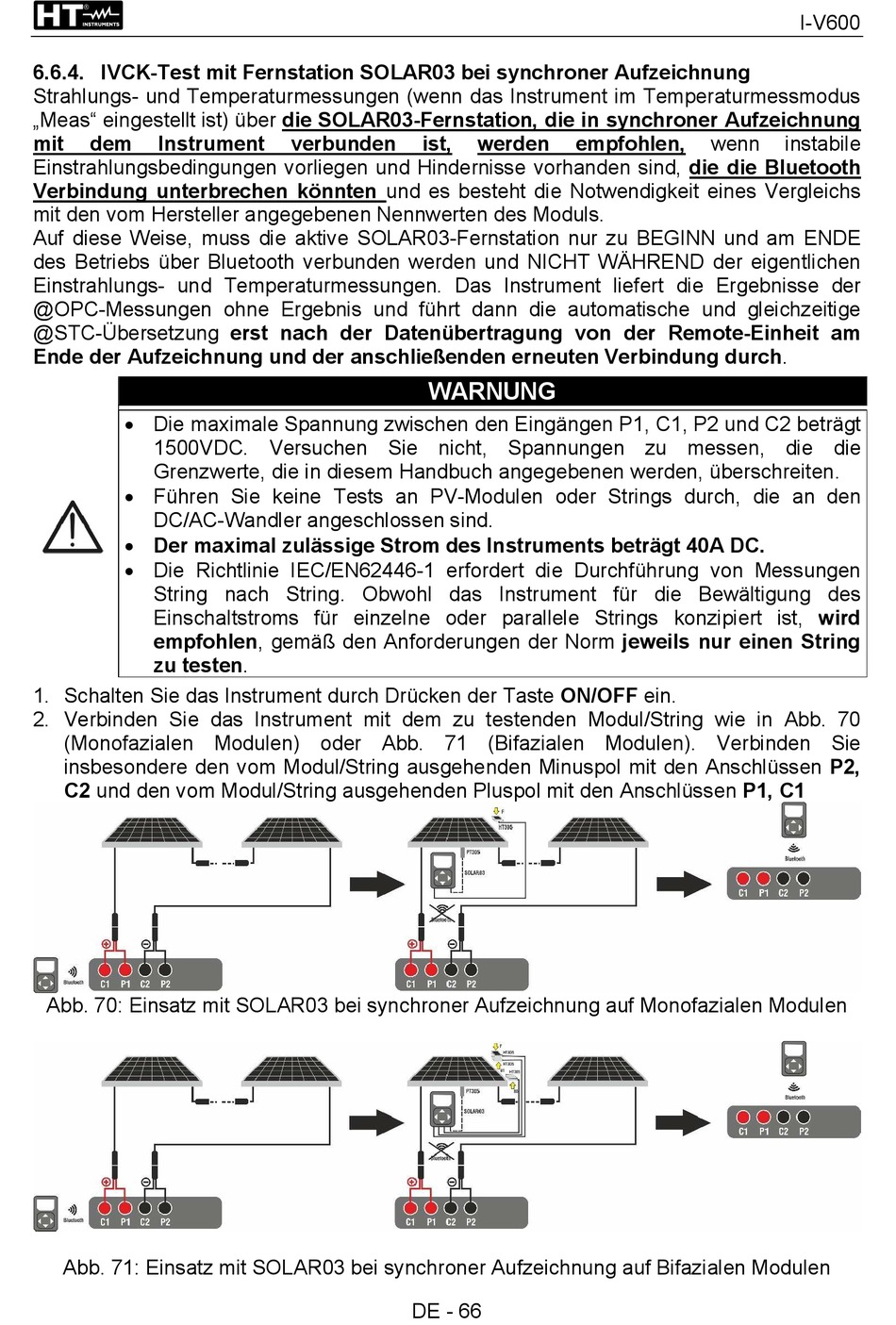

6.6.4. IVCK-Test mit Fernstation SOLAR03 bei synchroner Aufzeichnung

Strahlungs- und Temperaturmessungen (wenn das Instrument im Temperaturmessmodus
„Meas" eingestellt ist) über die SOLAR03-Fernstation, die in synchroner Aufzeichnung
mit
dem
Instrument
Einstrahlungsbedingungen vorliegen und Hindernisse vorhanden sind, die die Bluetooth
Verbindung unterbrechen könnten und es besteht die Notwendigkeit eines Vergleichs
mit den vom Hersteller angegebenen Nennwerten des Moduls.
Auf diese Weise, muss die aktive SOLAR03-Fernstation nur zu BEGINN und am ENDE
des Betriebs über Bluetooth verbunden werden und NICHT WÄHREND der eigentlichen
Einstrahlungs- und Temperaturmessungen. Das Instrument liefert die Ergebnisse der
@OPC-Messungen ohne Ergebnis und führt dann die automatische und gleichzeitige
@STC-Übersetzung erst nach der Datenübertragung von der Remote-Einheit am
Ende der Aufzeichnung und der anschließenden erneuten Verbindung durch.
 Die maximale Spannung zwischen den Eingängen P1, C1, P2 und C2 beträgt
1500VDC. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
 Führen Sie keine Tests an PV-Modulen oder Strings durch, die an den
DC/AC-Wandler angeschlossen sind.
 Der maximal zulässige Strom des Instruments beträgt 40A DC.
 Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen
String nach String. Obwohl das Instrument für die Bewältigung des
Einschaltstroms für einzelne oder parallele Strings konzipiert ist, wird
empfohlen, gemäß den Anforderungen der Norm jeweils nur einen String
zu testen.
1. Schalten Sie das Instrument durch Drücken der Taste ON/OFF ein.
2. Verbinden Sie das Instrument mit dem zu testenden Modul/String wie in Abb. 70
(Monofazialen Modulen) oder Abb. 71 (Bifazialen Modulen). Verbinden Sie
insbesondere den vom Modul/String ausgehenden Minuspol mit den Anschlüssen P2,
C2 und den vom Modul/String ausgehenden Pluspol mit den Anschlüssen P1, C1
Abb. 70: Einsatz mit SOLAR03 bei synchroner Aufzeichnung auf Monofazialen Modulen
Abb. 71: Einsatz mit SOLAR03 bei synchroner Aufzeichnung auf Bifazialen Modulen
verbunden
ist,
WARNUNG
DE - 66
werden
empfohlen,
I-V600
wenn
instabile
