6.6.2. IVCK-Test ohne SOLAR03 Fernstation

 Die maximale Spannung zwischen den Eingängen P1, C1, P2 und C2
beträgt 1500VDC. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
 Führen Sie keine Tests an PV-Modulen oder Strings durch, die an den
DC/AC-Wandler angeschlossen sind.
 Der maximal zulässige Strom des Instruments beträgt 40A DC
 Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen
String nach String. Obwohl das Instrument für die Bewältigung des
Einschaltstroms für einzelne oder parallele Strings konzipiert ist, wird
empfohlen, gemäß den Anforderungen der Norm jeweils nur einen String
zu testen.
 Das Endergebnis ergibt sich aus dem Vergleich der Ergebnisse, die an den
einzelnen Modulen/Strings ohne Korrektur bezüglich Einstrahlung oder
Temperatur erzielt wurden. Es wird daher empfohlen, diesen Modus nur
bei ausreichend stabilen Umgebungsbedingungen (klarer Himmel, keine
reflektierte Strahlung, keine Schatten) zu verwenden.
1. Schalten Sie das Instrument durch Drücken der Taste ON/OFF ein.
2. Beachten Sie das Vorhandensein des Symbols „
zu erkennen, dass keine aktive SOLAR03-Fernstation mit dem Instrument verbunden
ist. Andernfalls führen Sie den Befehl „Entkoppeln" des aktuell aktiven Instruments aus
(siehe § 6.2).
3. Verbinden Sie das Instrument mit dem zu testenden Modul/String wie in Abb. 57
gezeigt. Verbinden Sie insbesondere den vom Modul/String ausgehenden Minuspol mit
den Anschlüssen P2, C2 und den vom Modul/String ausgehenden Pluspol mit den
Anschlüssen P1, C1.
4. Bei Monofazialen Modulen ist die Anzeige von Abb. 58 am Display vorhanden. Es
werden die folgenden Parameter angezeigt:
 VPN-Spannung zwischen Plus- und Minuspol des Strings.
 Modul-Temperatur mit Anzeige „- - - -"
 Modul-Einstrahlung mit Anzeige „- - - -"
 Anzeige des aktuell ausgewählten PV-Moduls
 Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2

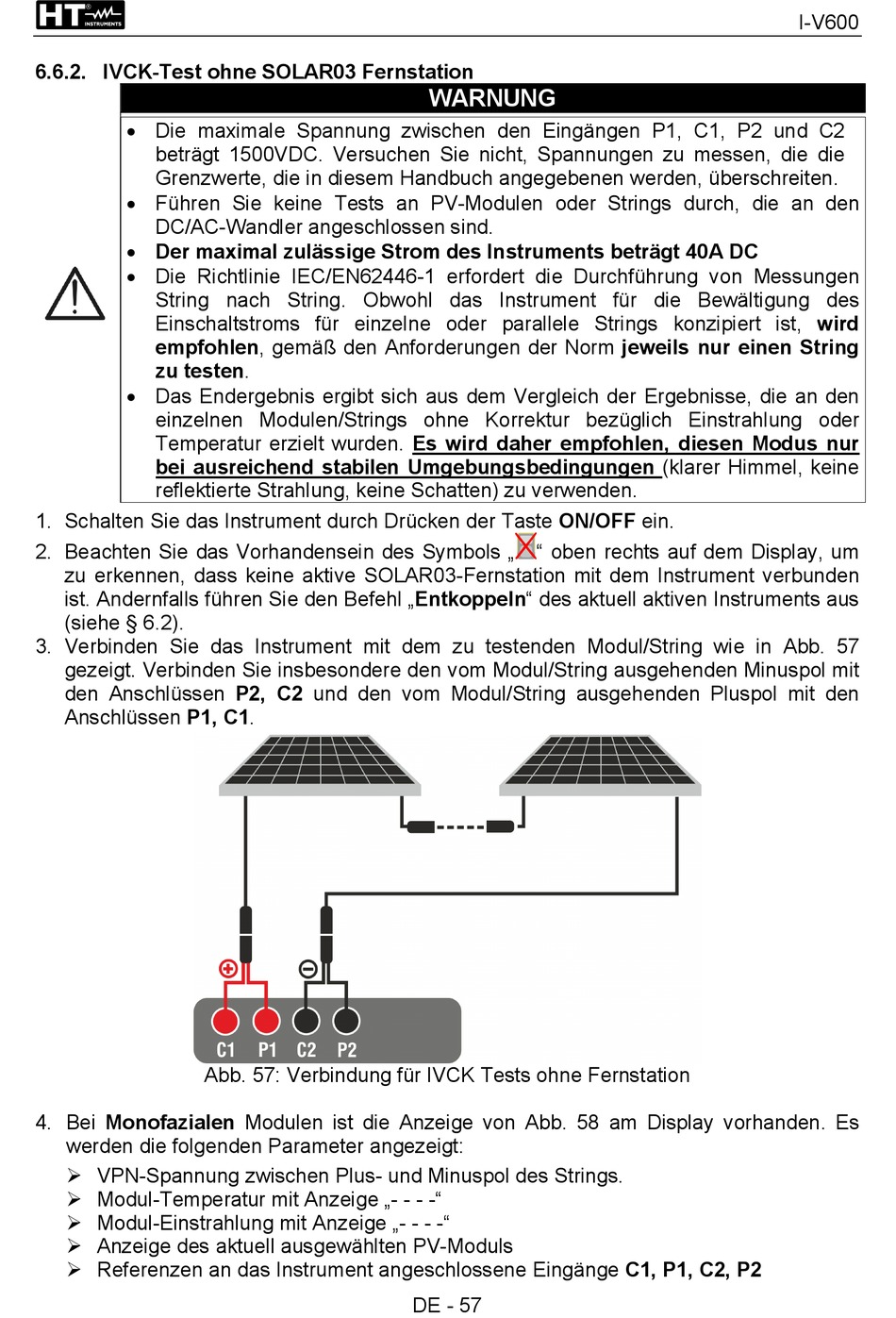

Abb. 57: Verbindung für IVCK Tests ohne Fernstation
WARNUNG
" oben rechts auf dem Display, um
