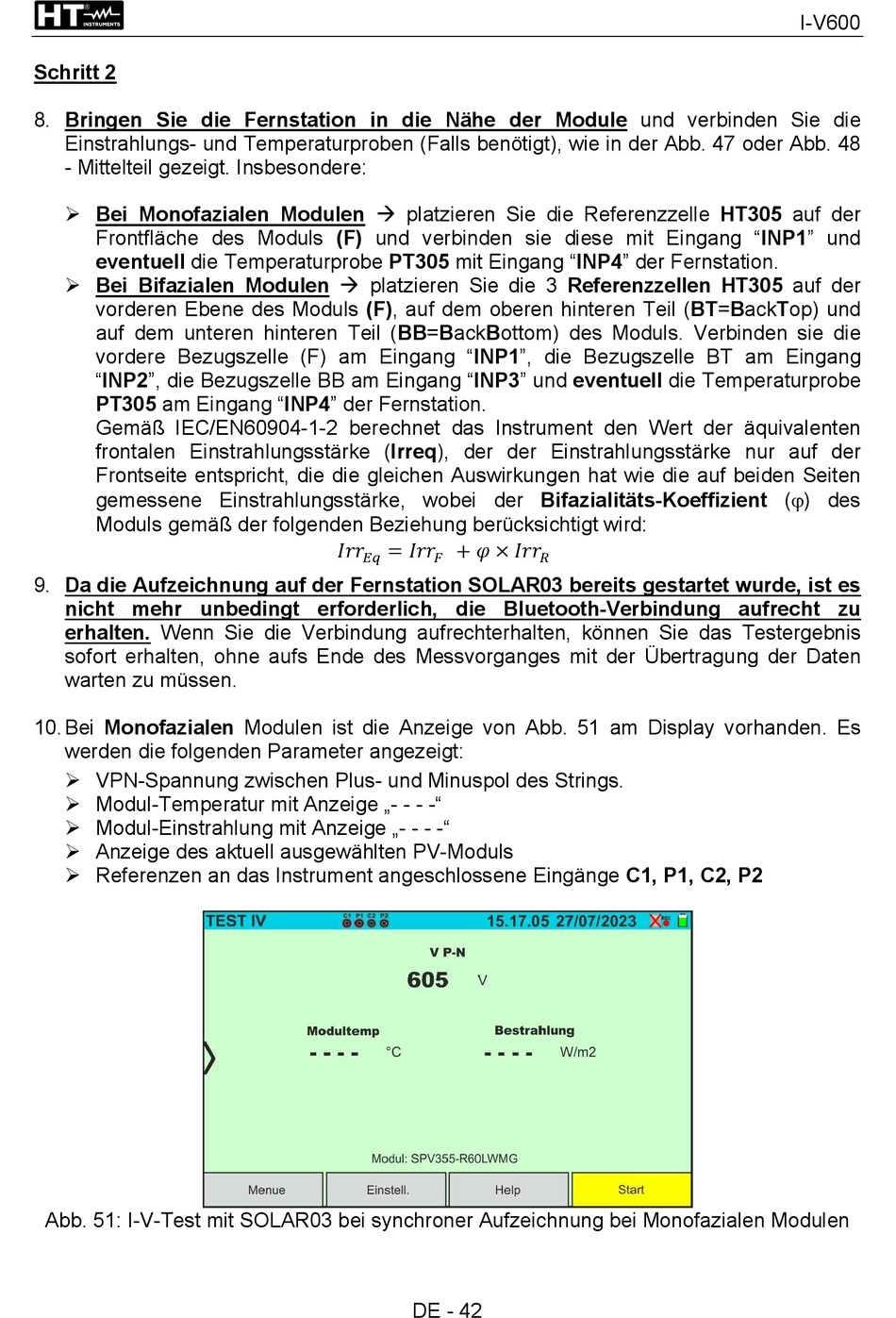

Schritt 2
8. Bringen Sie die Fernstation in die Nähe der Module und verbinden Sie die
Einstrahlungs- und Temperaturproben (Falls benötigt), wie in der Abb. 47 oder Abb. 48
- Mittelteil gezeigt. Insbesondere:
Bei Monofazialen Modulen platzieren Sie die Referenzzelle HT305 auf der
Frontfläche des Moduls (F) und verbinden sie diese mit Eingang "INP1" und
eventuell die Temperaturprobe PT305 mit Eingang "INP4" der Fernstation.
Bei Bifazialen Modulen platzieren Sie die 3 Referenzzellen HT305 auf der
vorderen Ebene des Moduls (F), auf dem oberen hinteren Teil (BT=BackTop) und
auf dem unteren hinteren Teil (BB=BackBottom) des Moduls. Verbinden sie die
vordere Bezugszelle (F) am Eingang "INP1", die Bezugszelle BT am Eingang
"INP2", die Bezugszelle BB am Eingang "INP3" und eventuell die Temperaturprobe
PT305 am Eingang "INP4" der Fernstation.
Gemäß IEC/EN60904-1-2 berechnet das Instrument den Wert der äquivalenten
frontalen Einstrahlungsstärke (Irreq), der der Einstrahlungsstärke nur auf der
Frontseite entspricht, die die gleichen Auswirkungen hat wie die auf beiden Seiten
gemessene Einstrahlungsstärke, wobei der Bifazialitäts-Koeffizient () des
Moduls gemäß der folgenden Beziehung berücksichtigt wird:
9. Da die Aufzeichnung auf der Fernstation SOLAR03 bereits gestartet wurde, ist es
nicht mehr unbedingt erforderlich, die Bluetooth-Verbindung aufrecht zu
erhalten. Wenn Sie die Verbindung aufrechterhalten, können Sie das Testergebnis
sofort erhalten, ohne aufs Ende des Messvorganges mit der Übertragung der Daten
warten zu müssen.
10. Bei Monofazialen Modulen ist die Anzeige von Abb. 51 am Display vorhanden. Es
werden die folgenden Parameter angezeigt:
VPN-Spannung zwischen Plus- und Minuspol des Strings.
Modul-Temperatur mit Anzeige „- - - -"
Modul-Einstrahlung mit Anzeige „- - - -"
Anzeige des aktuell ausgewählten PV-Moduls
Referenzen an das Instrument angeschlossene Eingänge C1, P1, C2, P2
Abb. 51: I-V-Test mit SOLAR03 bei synchroner Aufzeichnung bei Monofazialen Modulen
= + ×
